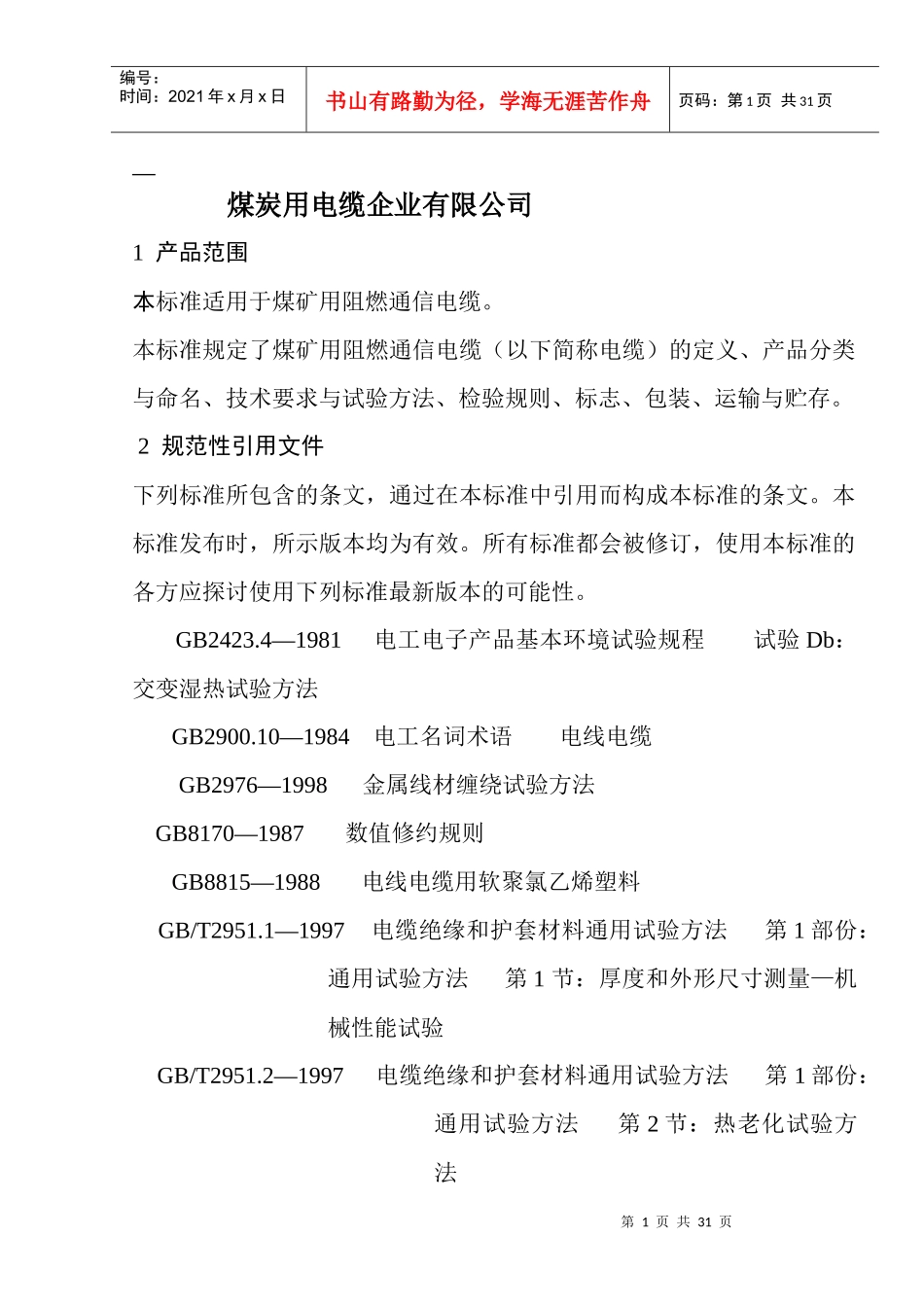

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页煤炭用电缆企业有限公司1产品范围本标准适用于煤矿用阻燃通信电缆。本标准规定了煤矿用阻燃通信电缆（以下简称电缆）的定义、产品分类与命名、技术要求与试验方法、检验规则、标志、包装、运输与贮存。2规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准发布时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2423.4—1981电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB2900.10—1984电工名词术语电线电缆GB2976—1998金属线材缠绕试验方法GB8170—1987数值修约规则GB8815—1988电线电缆用软聚氯乙烯塑料GB/T2951.1—1997电缆绝缘和护套材料通用试验方法第1部份：通用试验方法第1节：厚度和外形尺寸测量—机械性能试验GB/T2951.2—1997电缆绝缘和护套材料通用试验方法第1部份：通用试验方法第2节：热老化试验方法第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页GB/T2951.4—1997电缆绝缘和护套材料通用试验方法第1部份：通用试验方法第1节：低温试验GB5441.6—1985通信电缆试验方法串音衰减试验比较法GB5441.7—1985通信电缆试验方法衰减常数试验开短路法GB/T2972—1991镀锌钢丝锌层流酸铜试验方法GB/T3048.4—1994电线电缆电性能试验方法导体直流电阻试验GB/T3048.5—1994电线电缆电性能试验方法绝缘电阻试验检流计比较法GB/T3048.6—1994电线电缆电性能试验方法绝缘电阻试验电压—电流法GB/T3048.8—1994电线电缆电性能试验方法交流电压试验HG2-1398—1981低密度聚乙烯树脂GB5441.6—1985通信电缆试验方法串音衰减试验比较法GB5441.7—1985通信电缆试验方法衰减常数试验开短路法3定义3.1型式试验（T）型式试验是制造成厂在供应电缆标准中规定的某一种电缆之前所进行的试验。其特点是，在做过一次试验后一般不再从做，但在电线电缆所用材料、结构和工艺有了变更而影响电线电缆性能时，必须重复进行试验；或者在产品中另有规定，如定期进行试验等，也应规定重复进行第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页试验。3.2如果一次订货中有不同型号规格的产品，则不同型号规格应视为不同的批。3.3抽样试验（S）抽样试验是制造厂按制造批量抽取完整的电线电缆并从其上切取试样或元件进行的试验。3.4例行试验（R）例行试验也称出厂检验，是制造厂对全部成品电线电缆进行的试验。4产品分类与命名4.1型号电线电缆型号见表1。表1型号名称适用范围MHYVR煤矿用聚乙烯绝缘聚氯乙烯护套通信软电缆用于平巷、斜巷及机电峒室MHYVP煤矿用聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽通信电缆用于有较强电磁干扰场合MHYVRP煤矿用聚乙烯绝缘聚氯乙烯护套铜丝用于有较强电磁干第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页编织屏蔽通信软电缆扰场合MHYBV煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙烯护套通信电缆用于机械冲击较高平巷和斜巷MHY32煤矿用聚乙烯绝缘钢丝铠装聚氯乙烯护套通信电缆用于斜井和竖井4.2规格电缆规格应符合表2的规定。表2MHYVRMHYVPMHYVRPMHYBVMHYV32对数×芯数1×21×31×42×23×24×25×26×28×210×21×21×31×42×23×24×25×26×28×210×21×21×31×42×23×24×25×26×28×210×21×21×31×42×23×24×25×26×28×210×21×21×31×42×23×24×25×26×28×210×2Q/YT003—20074.4产品表示方法第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页电缆用型号、规格及标准编号表示。如：a)具有５个1/1.38对绞线芯的矿用聚乙烯绝缘镀锌钢丝铠装聚氯乙烯护套信号电缆应表示为：MHY325×2×1/1.38b)具有一个7/0.52星绞线芯的矿用聚乙烯绝缘聚氯乙烯护套信号电缆表示为：MHYVR1×4×7/0.525技术要求5.1导体5.1.1MHYBV、MHY32、MHYVP型采用软圆铜线导体；MHYVR、MHYVRP采用软圆铜线...
