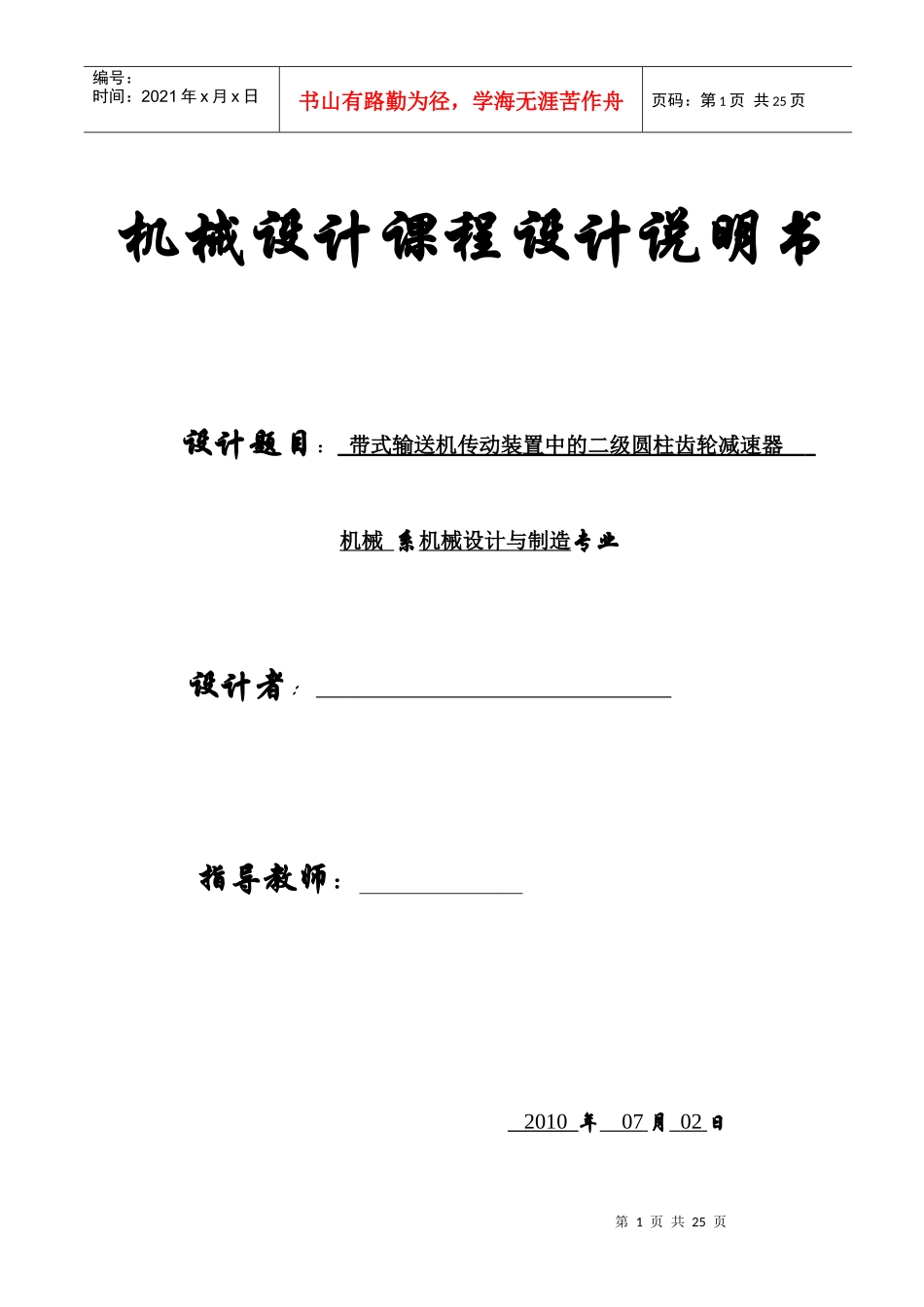

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页机械设计课程设计说明书设计题目：带式输送机传动装置中的二级圆柱齿轮减速器机械系机械设计与制造专业设计者：指导教师：2010年07月02日第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页目录一、前言……………………………………………………………………………31．作用意义……………………………………………………………………32．传动方案规划………………………………………………………………3二、电机的选择及主要性能的计算………………………………………………41．电机的选择…………………………………………………………………42．传动比的确定………………………………………………………………53．传动功率的计算……………………………………………………………6三、结构设计………………………………………………………………………81．齿轮的计算…………………………………………………………………82．轴与轴承的选择计算………………………………………………………123．轴的校核计算………………………………………………………………144．键的计算…………………………………………………………………175．箱体结构设计……………………………………………………………17第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页四、加工使用说明…………………………………………………………………201．技术要求……………………………………………………………………202．使用说明……………………………………………………………………21五、结束语…………………………………………………………………………21参考文献…………………………………………………………………………22第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页一、前言1．作用及意义机器一般是由原动机、传动装置和工作装置组成。传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。传动装置是否合理将直接影响机器的工作性能、重量和成本。合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。本设计中原动机为电动机，工作机为皮带输送机。传动方案采用了两级传动，第一级传动为二级直齿圆柱齿轮减速器，第二级传动为链传动。第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页齿轮传动的传动效率高，适用的功率和速度范围广，使用寿命较长，是现代机器中应用最为广泛的机构之—。本设计采用的是二级直齿轮传动(说明直齿轮传动的优缺点)。说明减速器的结构特点、材料选择和应用场合。综合运用机械设计基础、机械制造基础的知识和绘图技能，完成传动装置的测绘与分析，通过这一过程全面了解一个机械产品所涉及的结构、强度、制造、装配以及表达等方面的知识，培养综合分析、实际解决工程问题的能力，2．传动方案规划原始条件：胶带运输机由电动机通过减速器减速后通过链条传动，连续单向远传输送谷物类散粒物料，工作载荷较平稳，设计寿命10年，运输带速允许误差为±5%。原始数据:运输机工作拉力运输带工作转速1.5卷筒直径240二、电机的选择及主要性能参数计算1．电动机的选择)/(NF2400)//(smvmmD/第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页⑴电机类型的选择，按已知工作要求和条件选用Y系列一般用途的全封闭自扇鼠笼型三相异步电动机，电压380V⑵电动机的选择滚筒工作所需功率为：Pω=Fv1000=2400×1.51000=3.6kW确定各个部分的传动效率为：链条传动效率η1=0.88，滚动轴承效率（一对）η2=0.98，闭式齿轮传动效率η3=0.97，二级减速器传动效率η4=0.96，带入得η=η1η24η32η4=0.88×0.984×0.972×0.96=0.733所需电动机功率为：Pd=P...
