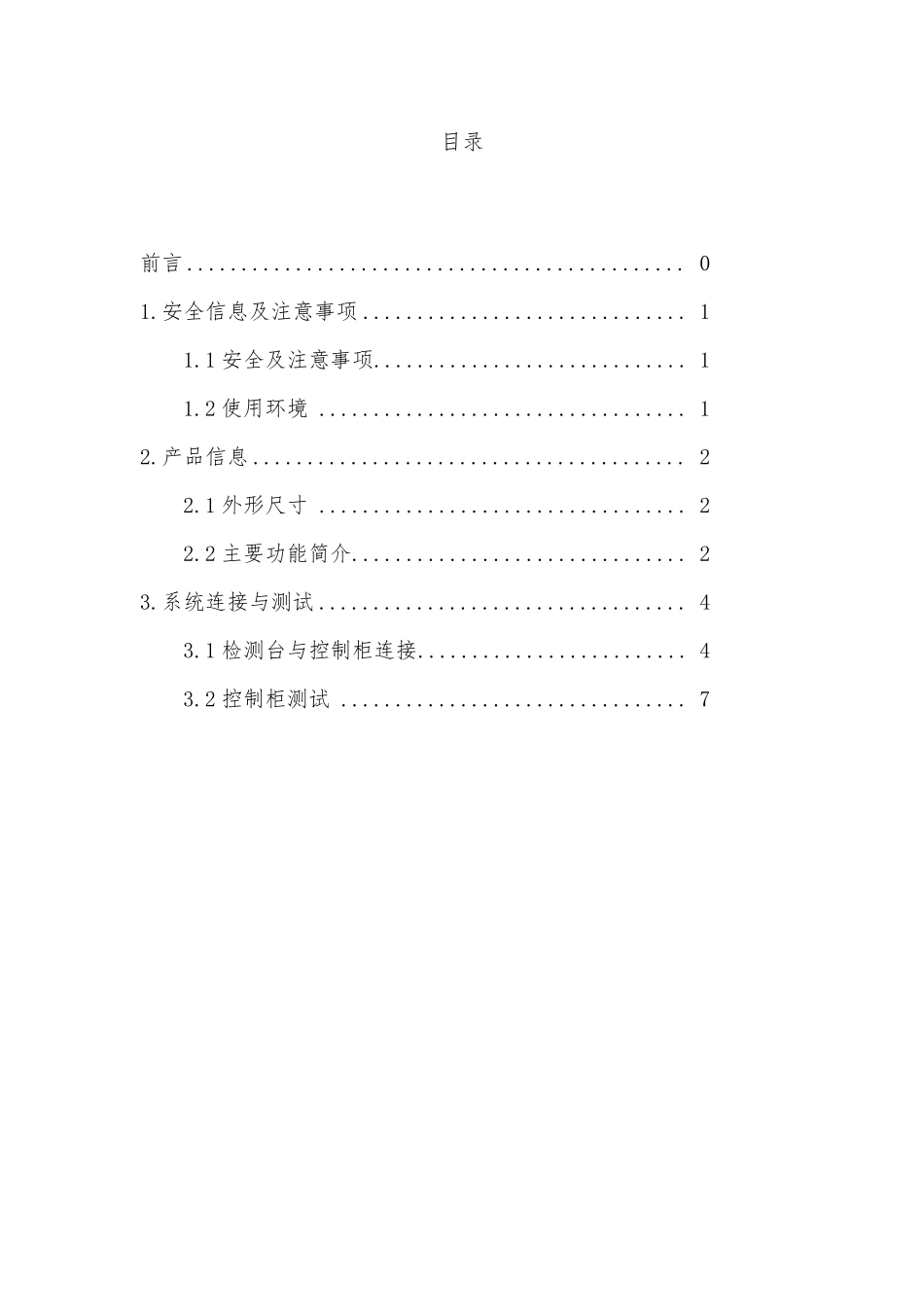

目录前言..............................................01.安全信息及注意事项..............................11.1安全及注意事项.............................11.2使用环境..................................12.产品信息........................................22.1外形尺寸..................................22.2主要功能简介...............................23.系统连接与测试..................................43.1检测台与控制柜连接.........................43.2控制柜测试................................71.安全信息及注意事项1.1安全及注意事项本设备所使用的电压可能导致严重的电击或灼伤，甚至可能导致死亡。当您使用或靠近本装置时，需要时刻保持高度警惕。本设备作为自动扶梯或自动人行道控制柜功能检测设备(以下简称为检测台)，需要和控制柜正确连接。如果连接不正确，自动扶梯或自动人行道控制柜可能存在部件损坏和安全隐患。检测台在连接控制柜后，将控制柜带有的DC24V、AC110V、AC220V几种电压-并接入到检测台。因存在高电压接入，不正确的操作该装置可能对人体造成伤害。使用检测台的人员必须接受过必要的培训、具备相应的经验。他们必须仔细阅读本手册和其他有关用户手册，并请妥善保存以备后用。不得依靠检测台的停机、启动或输入信号来确保人员的安全，它们并不能隔离危险电压与控制柜输出装置。在接触电气连线前，必须先用国家认可的绝缘元件断开自动人行道或自动扶梯的电源。1.2使用环境检测台的运输、存放及使用务必遵循本手册和有关用户手册的相关说明及特定环境要求。不可承受过度外力，以免损坏!检测台的电子电气设备应有良好的通风条件，使用环境必须满足:——工作温度:-5°C～+60°C——工作湿度:25%RH~85%RH——储存温度:-10°C~+60"C——储存湿度:10%RH~85%RH此外还需远离导电材料、腐蚀性气体、易燃气体、金属粉末、油污、尘埃等场。2.产品信息2．1外形尺寸检测台主要由柜体、面板扭子开关、电压仪表、钥匙盒、对射光电、运行方向指示器、PLC、连接电缆等组成,外形如图2-1所示。图2-12．2主要功能简介检测台对自动扶梯和自动人行道控制柜主要功能测试,分别拨动检测台面板上的扭仔开关,模拟各个安全开关、监控信号的断开与接通并在控制柜故障显示器上显示故障代码,如下:1．安全回路开关1)梯级曳引断链或伸长保护:当梯级曳引链在使用中断裂或过分伸长,保护动作,扶梯停车。2)上下部梳齿板保护:当梯级进入梳齿板处,有异物夹住时,保护动作,扶梯停车。3)上下部扶手带入口保护：当扶手带在转向端入口处手指卡入或有异物卡入时，保护动作，扶梯停车。4)上下部梯级塌陷保护：当梯级的任何部分下陷将导致在出入口处与梳齿板的啮合不能保证要求的间隙时，保护动作，扶梯停车。5)上下部围裙板间隙保护：在围裙板与梯级边缘有异物卡住时，保护动作，扶梯停车。6)上下部钥匙急停按钮：在扶梯开梯钥匙盒的急停按钮。7)驱动链断链或伸长保护：当驱动链断链或过分伸长时，安全开关动作，扶梯停车。8)前沿板打开保护；当前沿板打开时，限位开关或电感式传感器动作，扶梯停车，检修时无效。9)主机盘车保护；当检修人员需要盘车时，限位开关动作，扶梯不能启动。10)水位检测保护：当下机房有水进入时，水位开关动作，扶梯停车。2.监控信号1)速度监控装置：当运行速度达到额定速度120%或额定速度的80%以及非操纵逆转时，扶梯停车并且不能再启动。将PES名义速度设定值减少20%，扶梯运行后PE报超速故障。扶梯停止后盘车，速度监控传感器信号计数一定数值后PES报制停超距故障。2)扶手带运行速度保护：当扶梯正常运行，扶手带运行速度低于梯级运行速度的15%时且持续时间大于15秒，扶梯停车，检修时无效。3)扶梯和人行道梯级缺失保护：当扶梯或人行道梯级缺失时，保护动作，停车并且不能再启动，系统进入故障锁定，检修时无效。4)附加制动器动作开关检测：附加制动器上装有动作反馈开关。当附加制动器动作时，切断安全回路，只有当附加制动器复位才可重新启动系统。在提升高度大于6米时或公共交通型必须配置。5)工作制动器打开检测：工作制动器上装有动作反馈开关...
