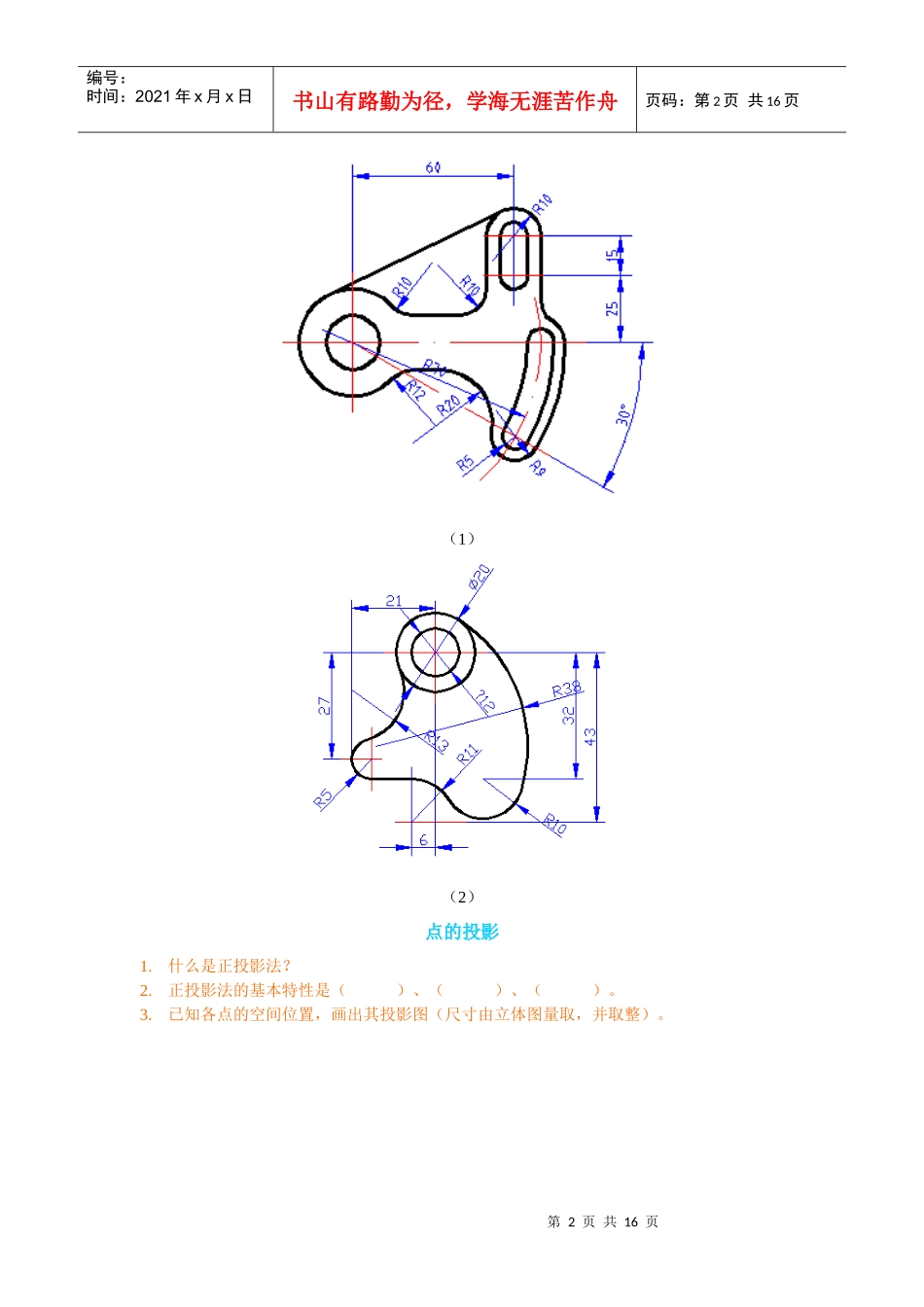

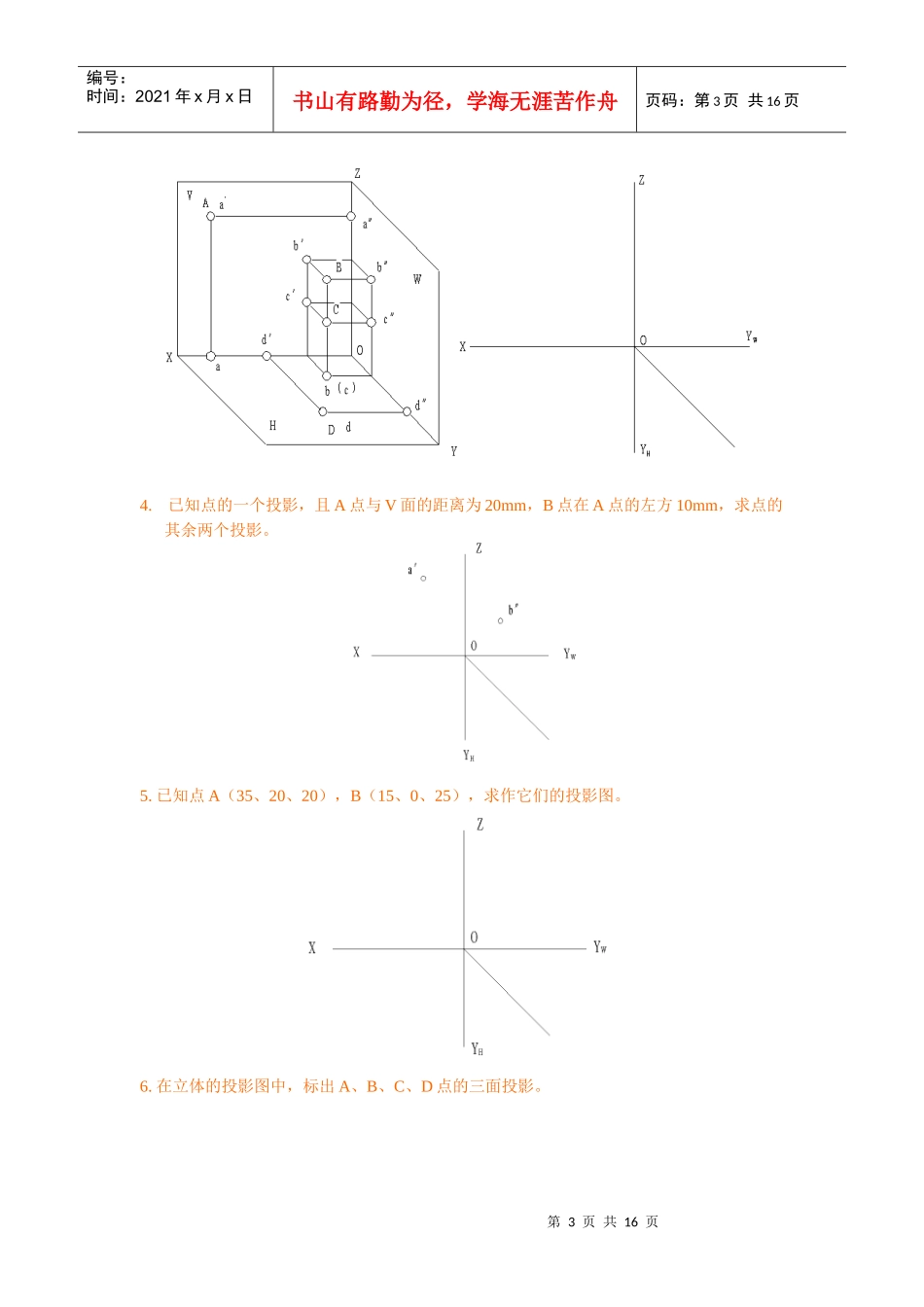

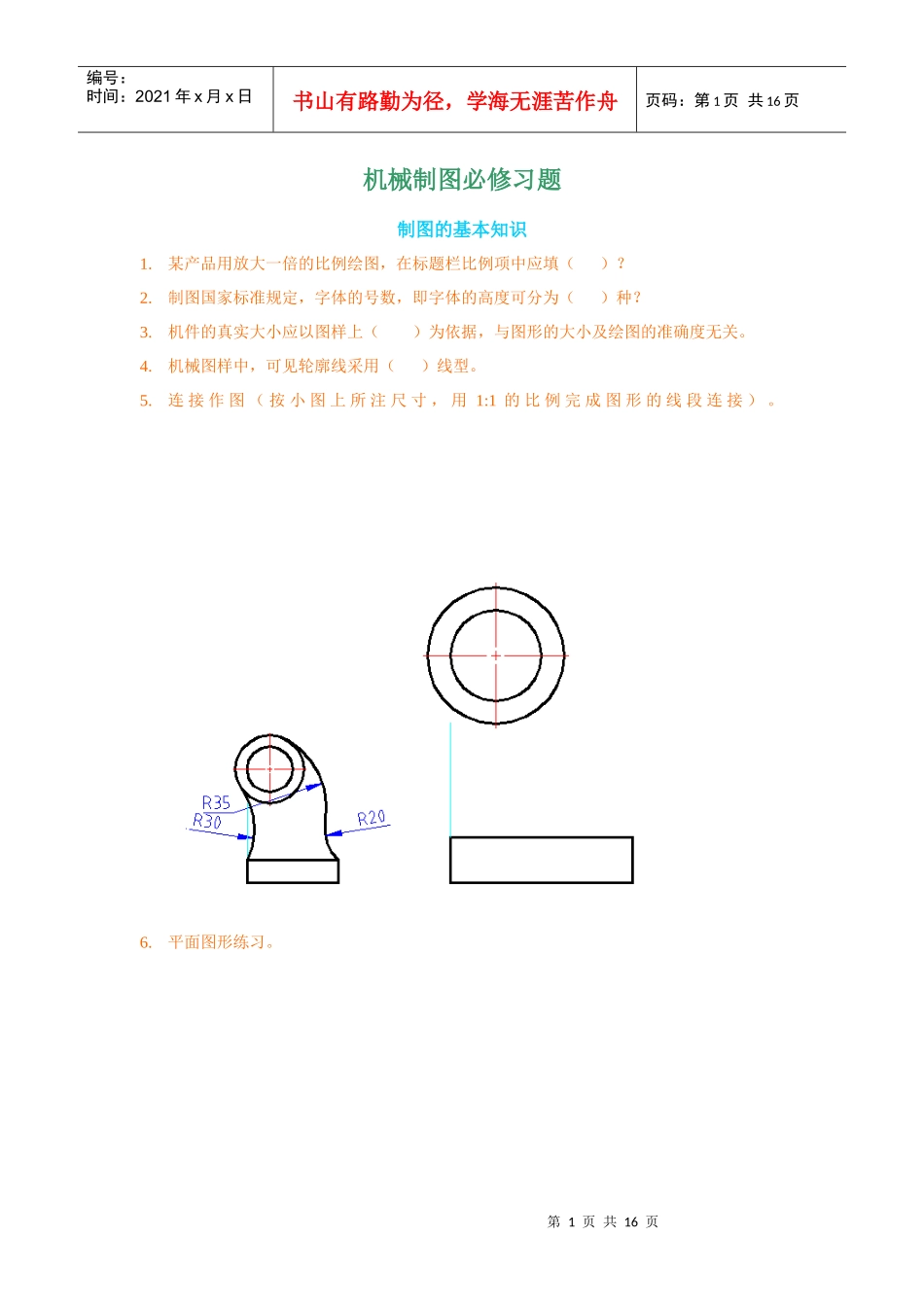

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页机械制图必修习题制图的基本知识1.某产品用放大一倍的比例绘图，在标题栏比例项中应填（）？2.制图国家标准规定，字体的号数，即字体的高度可分为（）种？3.机件的真实大小应以图样上（）为依据，与图形的大小及绘图的准确度无关。4.机械图样中，可见轮廓线采用（）线型。5.连接作图（按小图上所注尺寸，用1:1的比例完成图形的线段连接）。6.平面图形练习。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页（1）（2）点的投影1.什么是正投影法？2.正投影法的基本特性是（）、（）、（）。3.已知各点的空间位置，画出其投影图（尺寸由立体图量取，并取整）。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页4.已知点的一个投影，且A点与V面的距离为20mm，B点在A点的左方10mm，求点的其余两个投影。5.已知点A（35、20、20），B（15、0、25），求作它们的投影图。6.在立体的投影图中，标出A、B、C、D点的三面投影。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页直线的投影1.投影面平行面的投影特性是什么？2.投影面垂直面的投影特性有哪些？3.如何利用直角三角形法求直线的实长和实际夹角？4.直角投影定理的内容是什么？5.已知直线AB为水平线，CD为正平线，试完成直线的三面投影。6.根据立体上已有直线的两投影，完成其第三投影，并说明直线的类型。7.在投影图中标出直线AB、CD、EF的正确投影，并判断直线的类型。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页平面的投影1.什么是投影面垂直面？其投影特性是什么？2.什么是投影面平行面？其投影特性是什么？3.如何判定直线或点属于一个平面？4.说明立体上各平面的类型。5.判断K点是否在平面ABC上。第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页6.已知△ABC与两直线DE、FG平行，求△ABC的正面投影。7.过点A作一直线与直线BC相交，并平行于ΔDEF。第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页8.根据立体图标出平面的其他两个投影并判断平面的类型。三视图1.画三视图的基本原则是什么？2.已知基本体的两个视图，求其第三视图。3.已知立体图补画第三视图。第8页共16页第7页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共16页4.根据立体图补画视图中缺少的线。5.根据以下几个实体的立体图画出其三视图。截交线1.截交线是如何形成的，它有什么性质？2.平面体截交线的形状特性及其求解方法是什么？3.曲面体截交线的形状特性及其求解方法是什么？4.求作截切体的左视图，并补全其俯视图。第9页共16页第8页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共16页5.补画圆柱体被切割后的水平投影。相贯线1.相贯线是如何形成的，常用的求解方法有哪些？2.补全图中所缺的线。第10页共16页第9页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共16页3.求两个圆柱的相贯线。轴测图1.轴测图的参数是如何定义的？2.根据三视图画出轴测图。组合体视图1.如何对组合体进行分析?分析组合体的基本方法是什么？2.常用组合体的视图画法有哪些？3.组合体的尺寸标注应注意哪些问题？4.标注尺寸（从图中量出按1:1标注）第11页共16页第10页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共16页5.画出图示组合体的三视图5.利用形体分析法补画第三视图。6.补画左视图并补全其它视图中所缺的线。第12页共16页第11页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共16页机件表达方法1.常用的机件表达方法有哪些？2.补全剖视图中所缺的线。（1）（2）3.根据机件的轴测图及其主、俯两视图，补画其他四个基本视图（按GB...
