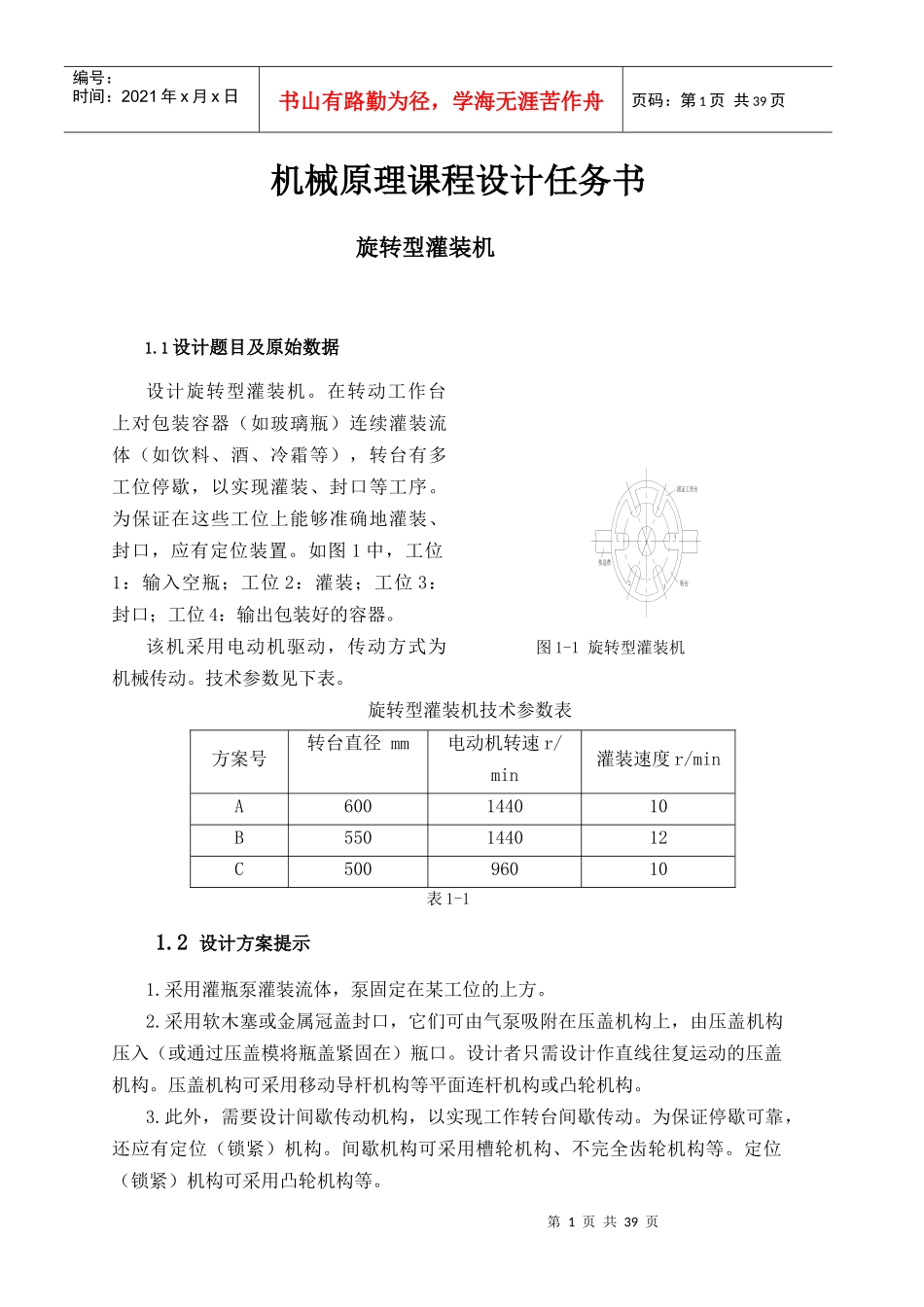

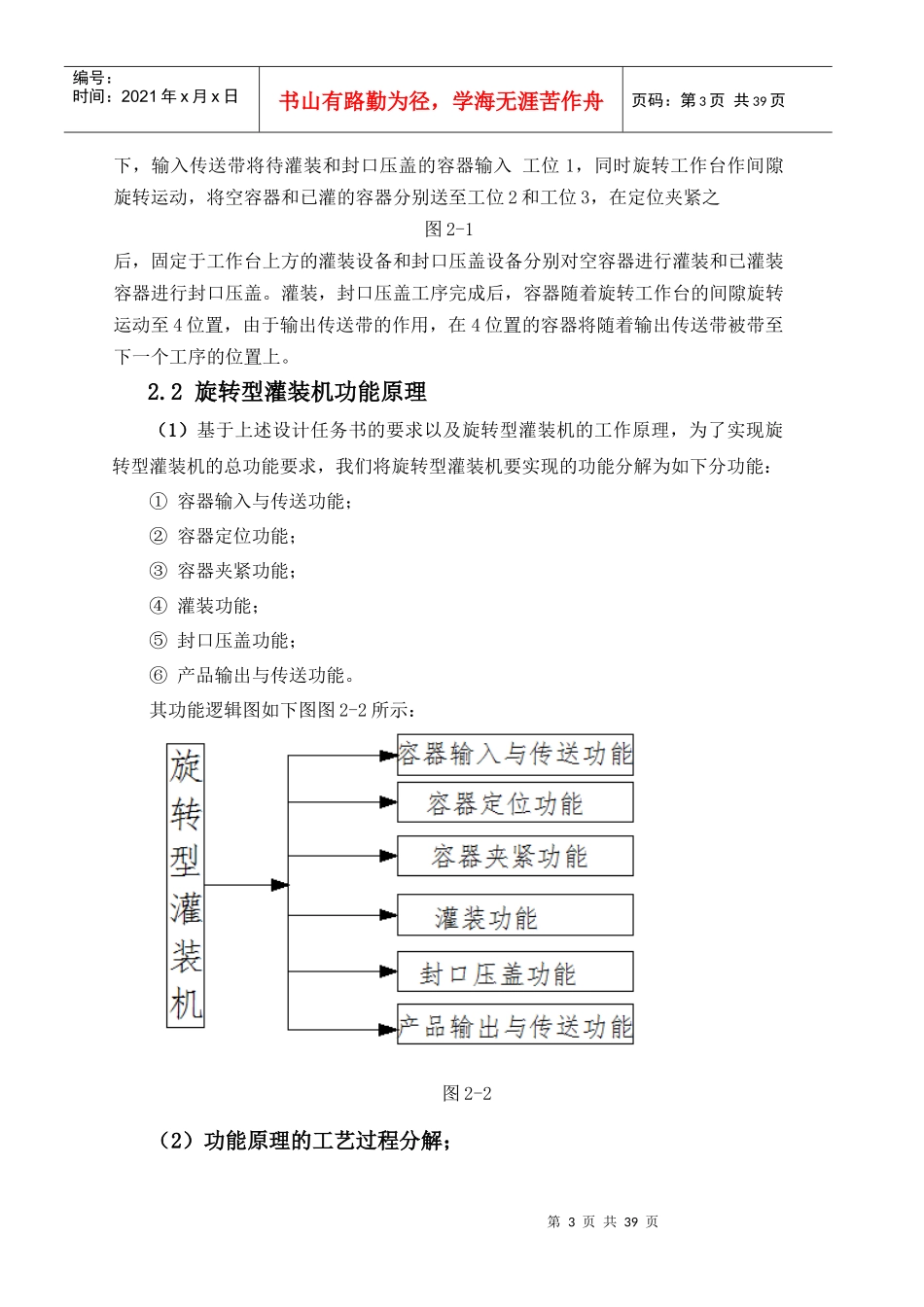

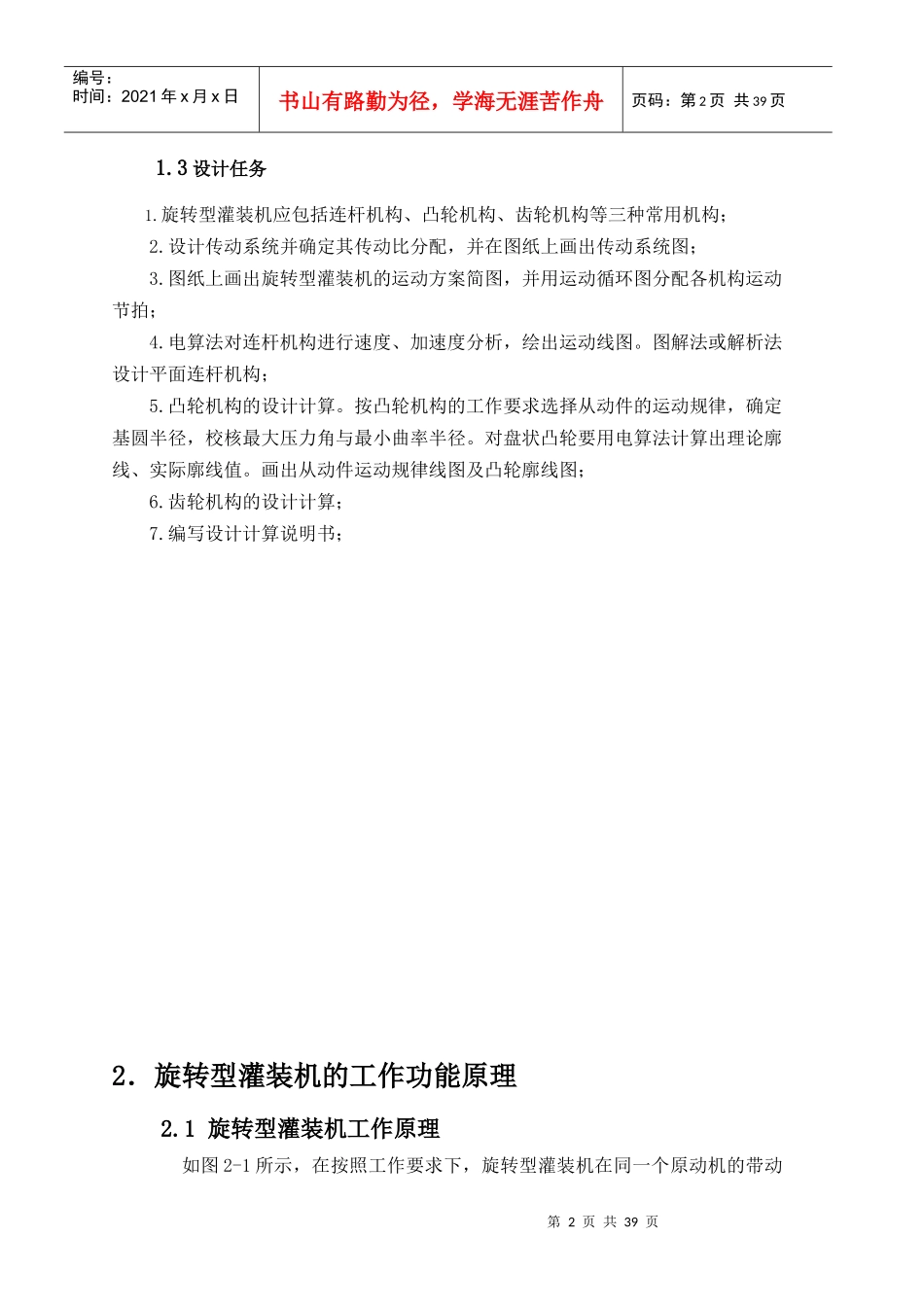

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页机械原理课程设计任务书旋转型灌装机1.1设计题目及原始数据设计旋转型灌装机。在转动工作台上对包装容器（如玻璃瓶）连续灌装流体（如饮料、酒、冷霜等），转台有多工位停歇，以实现灌装、封口等工序。为保证在这些工位上能够准确地灌装、封口，应有定位装置。如图1中，工位1：输入空瓶；工位2：灌装；工位3：封口；工位4：输出包装好的容器。该机采用电动机驱动，传动方式为机械传动。技术参数见下表。旋转型灌装机技术参数表方案号转台直径mm电动机转速r/min灌装速度r/minA600144010B550144012C50096010表1-11.2设计方案提示1.采用灌瓶泵灌装流体，泵固定在某工位的上方。2.采用软木塞或金属冠盖封口，它们可由气泵吸附在压盖机构上，由压盖机构压入（或通过压盖模将瓶盖紧固在）瓶口。设计者只需设计作直线往复运动的压盖机构。压盖机构可采用移动导杆机构等平面连杆机构或凸轮机构。3.此外，需要设计间歇传动机构，以实现工作转台间歇传动。为保证停歇可靠，还应有定位（锁紧）机构。间歇机构可采用槽轮机构、不完全齿轮机构等。定位（锁紧）机构可采用凸轮机构等。图1-1旋转型灌装机1234传送带固定工作台转台1234传送带固定工作台转台第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页1.3设计任务1.旋转型灌装机应包括连杆机构、凸轮机构、齿轮机构等三种常用机构；2.设计传动系统并确定其传动比分配，并在图纸上画出传动系统图；3.图纸上画出旋转型灌装机的运动方案简图，并用运动循环图分配各机构运动节拍；4.电算法对连杆机构进行速度、加速度分析，绘出运动线图。图解法或解析法设计平面连杆机构；5.凸轮机构的设计计算。按凸轮机构的工作要求选择从动件的运动规律，确定基圆半径，校核最大压力角与最小曲率半径。对盘状凸轮要用电算法计算出理论廓线、实际廓线值。画出从动件运动规律线图及凸轮廓线图；6.齿轮机构的设计计算；7.编写设计计算说明书；2．旋转型灌装机的工作功能原理2.1旋转型灌装机工作原理如图2-1所示，在按照工作要求下，旋转型灌装机在同一个原动机的带动第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页下，输入传送带将待灌装和封口压盖的容器输入工位1，同时旋转工作台作间隙旋转运动，将空容器和已灌的容器分别送至工位2和工位3，在定位夹紧之图2-1后，固定于工作台上方的灌装设备和封口压盖设备分别对空容器进行灌装和已灌装容器进行封口压盖。灌装，封口压盖工序完成后，容器随着旋转工作台的间隙旋转运动至4位置，由于输出传送带的作用，在4位置的容器将随着输出传送带被带至下一个工序的位置上。2.2旋转型灌装机功能原理（1）基于上述设计任务书的要求以及旋转型灌装机的工作原理，为了实现旋转型灌装机的总功能要求，我们将旋转型灌装机要实现的功能分解为如下分功能：①容器输入与传送功能；②容器定位功能；③容器夹紧功能；④灌装功能；⑤封口压盖功能；⑥产品输出与传送功能。其功能逻辑图如下图图2-2所示：图2-2（2）功能原理的工艺过程分解；第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页①容器输入与传送功能：要实现容器的输入与传送功能，我们想到了如图2-3所示的连杆机构，原动件AB连续转动，使ED摆动，通过EF杆的作用使5在H范围内来回运动，从而把容器推送至工位1，但是考虑到这种推送运动冲击大，对轻质容器，玻璃容器等来说是应该避免的，同时这样的连杆机构设计复杂，所以在此我们尽量不选用这种推送机构。图2-3为了达到容器的输出与传送的目的，同时使我们的设计过程简单化，我们采用皮带传送的方式。如图2-4所示，并且这种传送方式在实际生产活动中被大量采用。第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页图2-4由于传送皮带上容器是连续排列的，而旋转工作台是间隙转动，为了使容器能够间隙有序地传送到旋转工作台工位1，从而...
