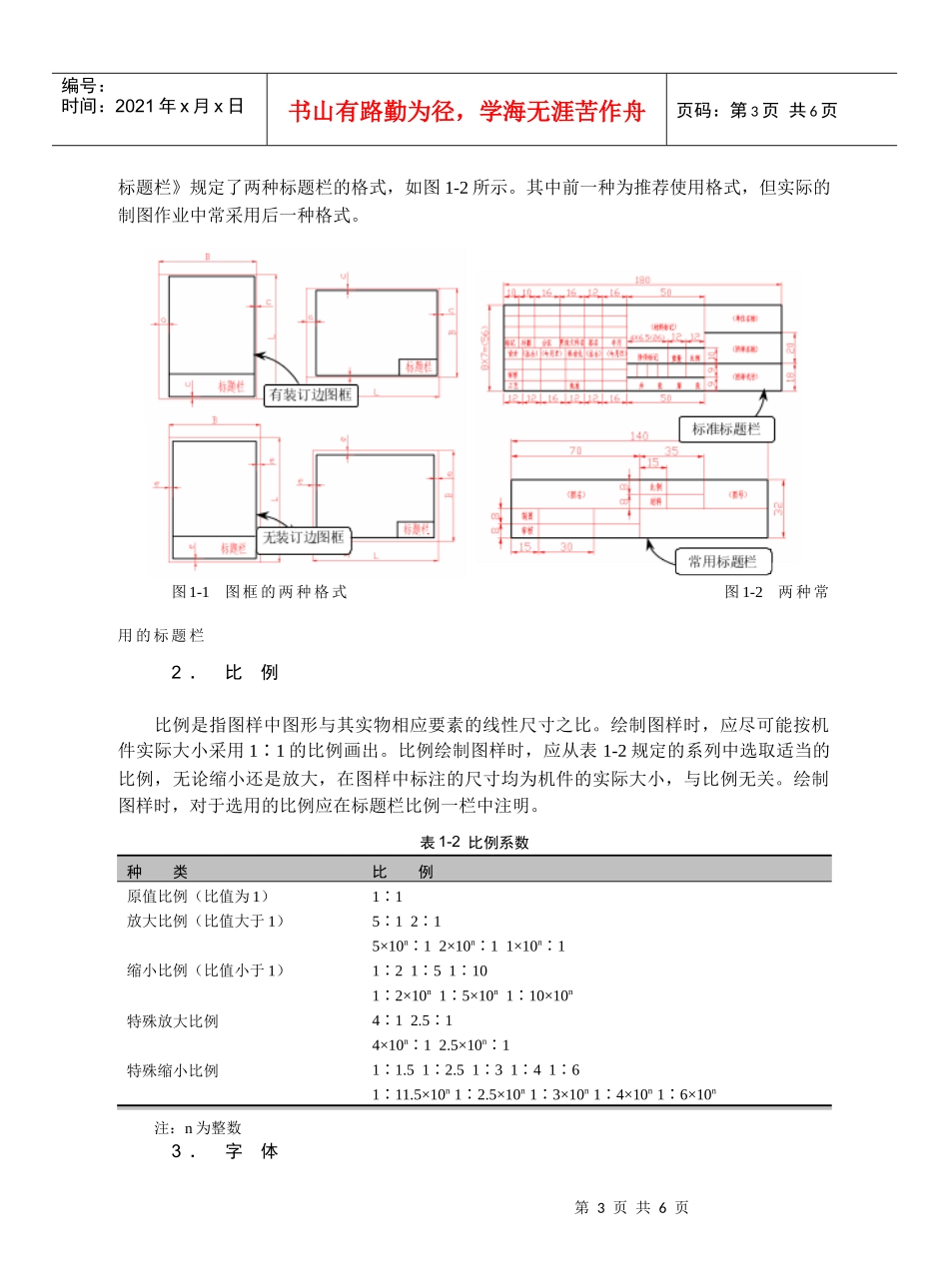

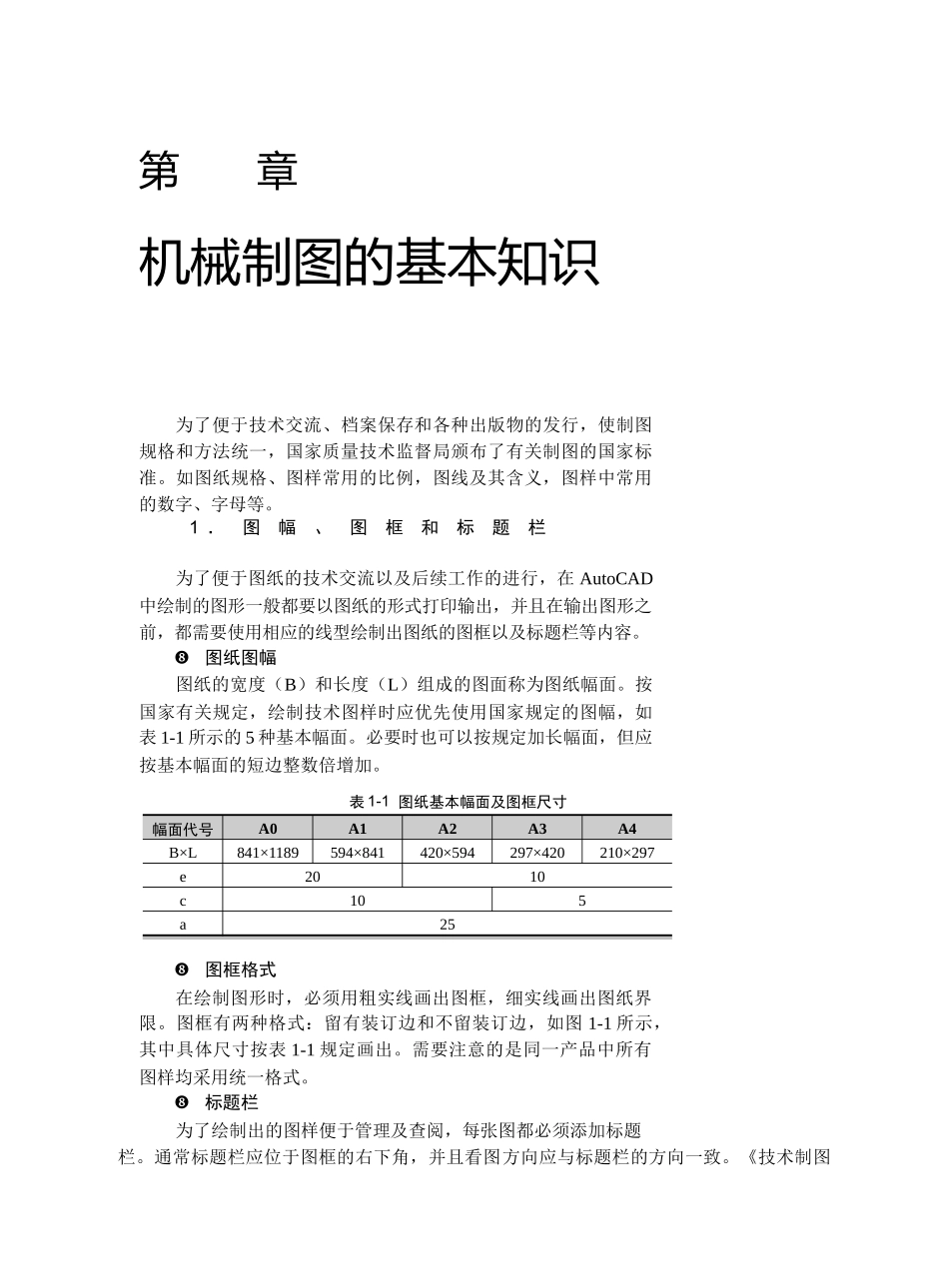

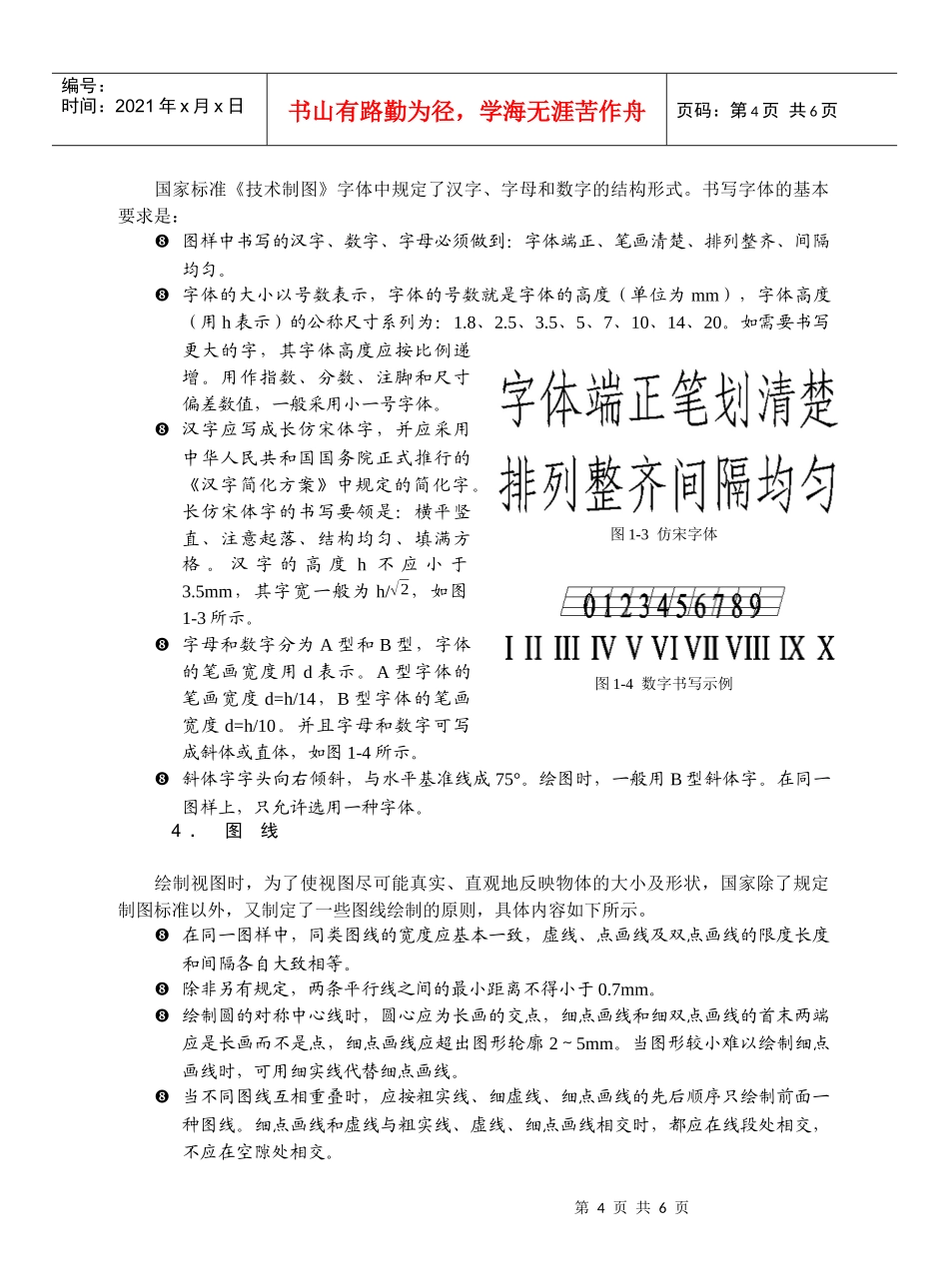

第1章机械制图的基本知识为了便于技术交流、档案保存和各种出版物的发行，使制图规格和方法统一，国家质量技术监督局颁布了有关制图的国家标准。如图纸规格、图样常用的比例，图线及其含义，图样中常用的数字、字母等。1．图幅、图框和标题栏为了便于图纸的技术交流以及后续工作的进行，在AutoCAD中绘制的图形一般都要以图纸的形式打印输出，并且在输出图形之前，都需要使用相应的线型绘制出图纸的图框以及标题栏等内容。图纸图幅图纸的宽度（B）和长度（L）组成的图面称为图纸幅面。按国家有关规定，绘制技术图样时应优先使用国家规定的图幅，如表1-1所示的5种基本幅面。必要时也可以按规定加长幅面，但应按基本幅面的短边整数倍增加。表1-1图纸基本幅面及图框尺寸幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297e2010c105a25图框格式在绘制图形时，必须用粗实线画出图框，细实线画出图纸界限。图框有两种格式：留有装订边和不留装订边，如图1-1所示，其中具体尺寸按表1-1规定画出。需要注意的是同一产品中所有图样均采用统一格式。标题栏为了绘制出的图样便于管理及查阅，每张图都必须添加标题栏。通常标题栏应位于图框的右下角，并且看图方向应与标题栏的方向一致。《技术制图第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页标题栏》规定了两种标题栏的格式，如图1-2所示。其中前一种为推荐使用格式，但实际的制图作业中常采用后一种格式。图1-1图框的两种格式图1-2两种常用的标题栏2．比例比例是指图样中图形与其实物相应要素的线性尺寸之比。绘制图样时，应尽可能按机件实际大小采用11∶的比例画出。比例绘制图样时，应从表1-2规定的系列中选取适当的比例，无论缩小还是放大，在图样中标注的尺寸均为机件的实际大小，与比例无关。绘制图样时，对于选用的比例应在标题栏比例一栏中注明。表1-2比例系数种类比例原值比例（比值为1）11∶放大比例（比值大于1）5121∶∶5×10n12×10∶n11×10∶n1∶缩小比例（比值小于1）1215110∶∶∶12×10∶n15×10∶n110×10∶n特殊放大比例412.51∶∶4×10n12.5×10∶n1∶特殊缩小比例11.512.5131416∶∶∶∶∶111.5×10∶n12.5×10∶n13×10∶n14×10∶n16×10∶n注：n为整数3．字体第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页国家标准《技术制图》字体中规定了汉字、字母和数字的结构形式。书写字体的基本要求是：图样中书写的汉字、数字、字母必须做到：字体端正、笔画清楚、排列整齐、间隔均匀。字体的大小以号数表示，字体的号数就是字体的高度（单位为mm），字体高度（用h表示）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20。如需要书写更大的字，其字体高度应按比例递增。用作指数、分数、注脚和尺寸偏差数值，一般采用小一号字体。汉字应写成长仿宋体字，并应采用中华人民共和国国务院正式推行的《汉字简化方案》中规定的简化字。长仿宋体字的书写要领是：横平竖直、注意起落、结构均匀、填满方格。汉字的高度h不应小于3.5mm，其字宽一般为h/√2，如图1-3所示。字母和数字分为A型和B型，字体的笔画宽度用d表示。A型字体的笔画宽度d=h/14，B型字体的笔画宽度d=h/10。并且字母和数字可写成斜体或直体，如图1-4所示。斜体字字头向右倾斜，与水平基准线成75°。绘图时，一般用B型斜体字。在同一图样上，只允许选用一种字体。4．图线绘制视图时，为了使视图尽可能真实、直观地反映物体的大小及形状，国家除了规定制图标准以外，又制定了一些图线绘制的原则，具体内容如下所示。在同一图样中，同类图线的宽度应基本一致，虚线、点画线及双点画线的限度长度和间隔各自大致相等。除非另有规定，两条平行线之间的最小距离不得小于0.7mm。绘制圆的对称中心线时，圆心应为长画的交点，细点画线和细双点画线的首末两端应是长画而不是点，细点画线应超出图形轮廓2～5mm。当图形较小难以绘制细点画线时，可用细实线代替细点画线。当不同图线互相重叠时，应按粗实线、细虚线、细点画线的先后顺序只绘制前面...
