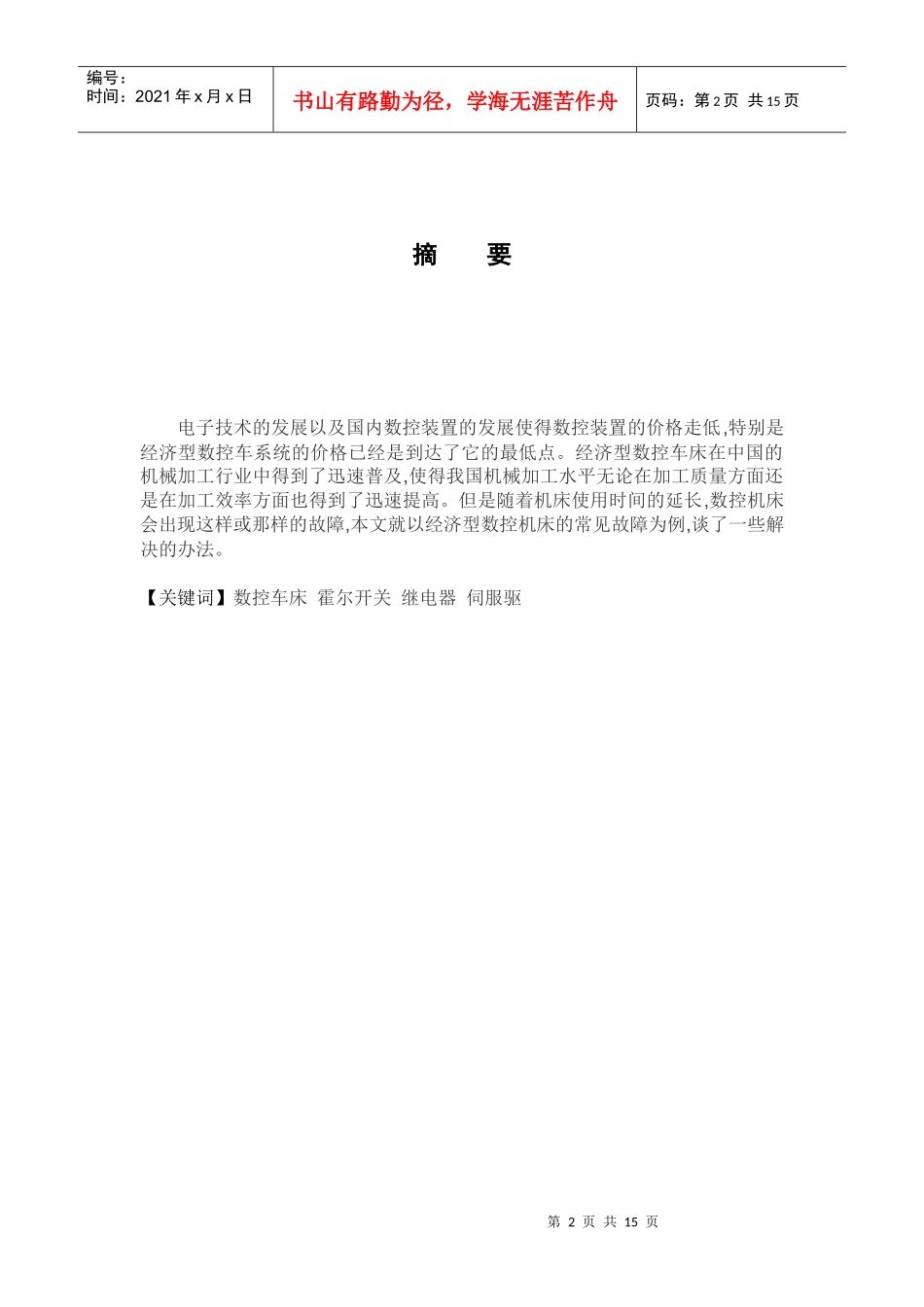

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页张家界航空工业职业技术学院毕业设计题目：数控铣床主运动调试与维修系别：数控工程系专业：数控设备应用与维护姓名：吴棒杰学号：08352108指导老师：夏罗生第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页摘要电子技术的发展以及国内数控装置的发展使得数控装置的价格走低,特别是经济型数控车系统的价格已经是到达了它的最低点。经济型数控车床在中国的机械加工行业中得到了迅速普及,使得我国机械加工水平无论在加工质量方面还是在加工效率方面也得到了迅速提高。但是随着机床使用时间的延长,数控机床会出现这样或那样的故障,本文就以经济型数控机床的常见故障为例,谈了一些解决的办法。【关键词】数控车床霍尔开关继电器伺服驱第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页目录前言1故障1.1换刀装置故障…………………………………………………………（5）1.2稳压电源故障…………………………………………………………（6）1.3系统程序锁故障………………………………………………………（7）1.4结束语…………………………………………………………………（7）2诊断2.1数控机床的故障诊断技术……………………………………………（8）2.1.1数控系统自诊断……………………………………………………（8）2.1.2在线诊断和离线……………………………………………………（8）2.2数控机床故障的实用诊断方法………………………………………（8）2.2.1诊断常用的仪器、仪表及工具万用表-可测电阻、交、直流电压、电流………………………………………………………………………………（8）2.2.2诊断技术资料………………………………………………………（8）2.2.3故障处理……………………………………………………………（9）2.2.4数控系统故障诊断方法……………………………………………（9）2.2.5故障诊断应遵循的原则……………………………………………（10）2.3数控机床故障的类型与特点…………………………………………（10）第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页3维护3.1、主传动链的维护………………………………………………………（12）3.2刀库及换刀装置的维护………………………………………………（12）3.3液压系统的维护………………………………………………………（13）全文总结………………………………………………………………………（14）致谢………………………………………………………………………………（15）参考文献………………………………………………………………………（16）第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页浅谈数控机床故障诊断与维护换刀装置故障数控车换刀一般的过程是:换刀电机接到换刀信号后,通过蜗轮蜗杆减速带动刀架旋转,由霍尔元件发出刀位信号,数控系统再利用这个信号与目标值进行比较以判断刀具是否到位。刀换到位后,电机反转缩紧刀架。在我维修数控车的过程中遇到了以下几个故障现象1.1.1一台四刀位数控车床,发生一号刀位找不到,其它刀位能正常换刀的故障现象故障分析:由于只有一号刀找不到刀位,可以排除机械传动方面的问题,确定就是电气方面的故障。可能是该刀位的霍尔元件及其周围线路出现问题,导致该刀位信号不能输送给PLC。对照电路图利用万用表检查后发现:1号刀位霍尔元件的24V供电正常,GND线路为正常,T1信号线正常。因此可以断定是霍尔元件损坏导致该刀位信号不能发出。解决办法:更换新的霍尔元件后故障排除,一号刀正常找到。1.1.2一台六刀位数控车床,换刀时所有刀位都找不到,刀架旋转数周后停止,并且数控系统显示换刀报警:换刀超时或没有信号输入。第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页故障分析查找:对于该故障,仍可以排除机械故障,归咎于电气...
