某道路工程施工组织设计(DOC 57页)VIP免费

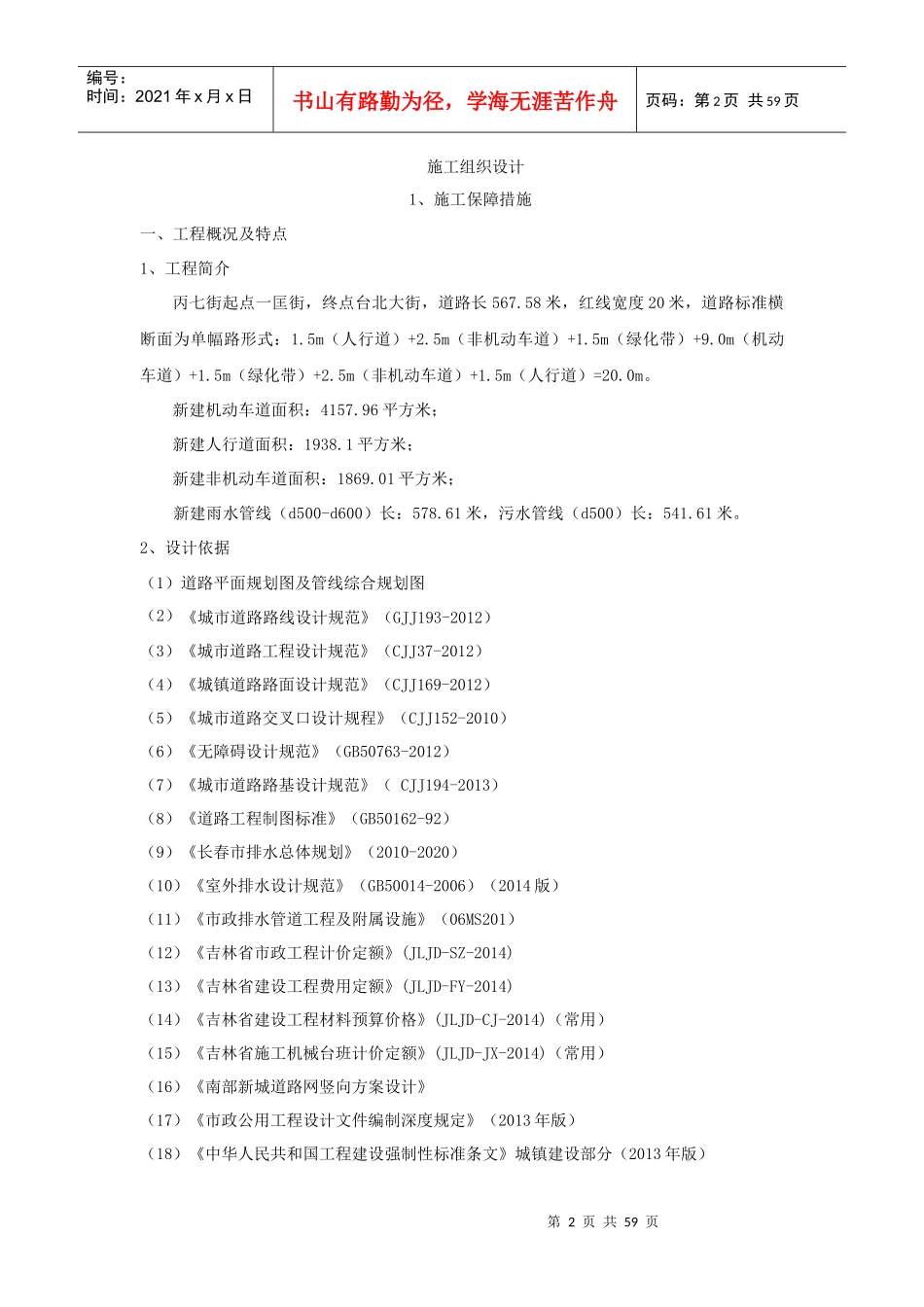

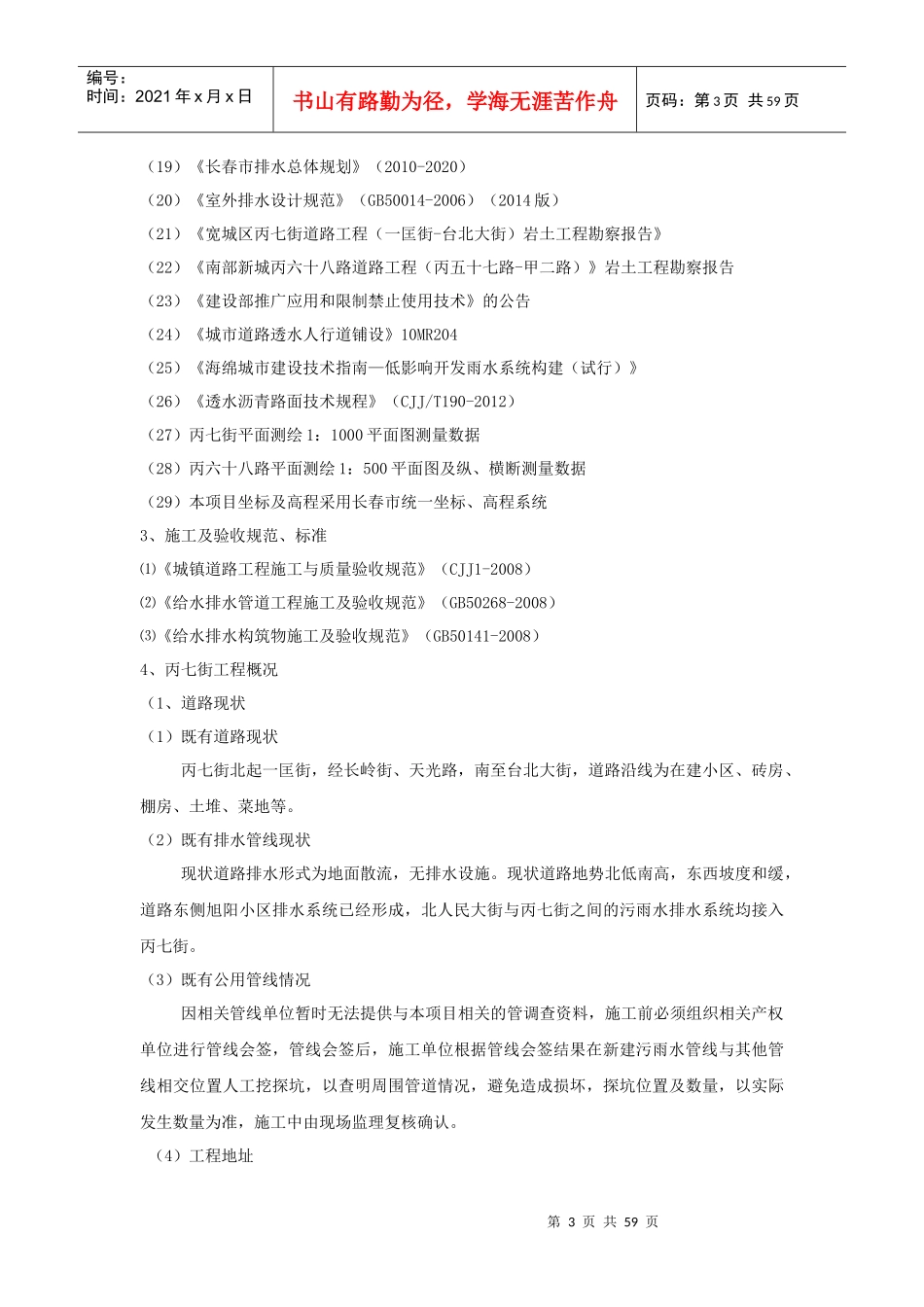

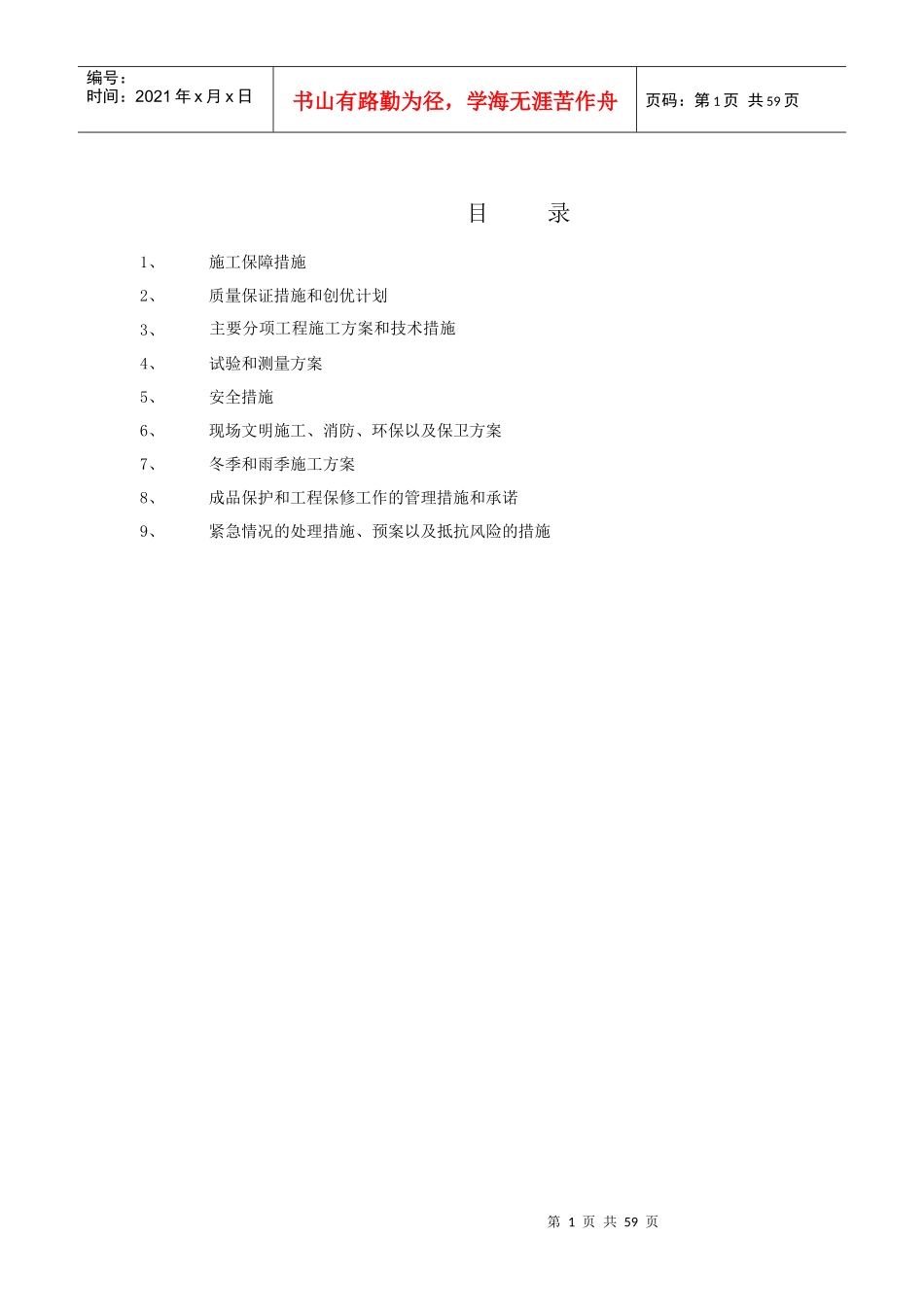

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页目录1、施工保障措施2、质量保证措施和创优计划3、主要分项工程施工方案和技术措施4、试验和测量方案5、安全措施6、现场文明施工、消防、环保以及保卫方案7、冬季和雨季施工方案8、成品保护和工程保修工作的管理措施和承诺9、紧急情况的处理措施、预案以及抵抗风险的措施第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页施工组织设计1、施工保障措施一、工程概况及特点1、工程简介丙七街起点一匡街，终点台北大街，道路长567.58米，红线宽度20米，道路标准横断面为单幅路形式：1.5m（人行道）+2.5m（非机动车道）+1.5m（绿化带）+9.0m（机动车道）+1.5m（绿化带）+2.5m（非机动车道）+1.5m（人行道）=20.0m。新建机动车道面积：4157.96平方米；新建人行道面积：1938.1平方米；新建非机动车道面积：1869.01平方米；新建雨水管线（d500-d600）长：578.61米，污水管线（d500）长：541.61米。2、设计依据（1）道路平面规划图及管线综合规划图（2）《城市道路路线设计规范》（GJJ193-2012）（3）《城市道路工程设计规范》（CJJ37-2012）（4）《城镇道路路面设计规范》（CJJ169-2012）（5）《城市道路交叉口设计规程》（CJJ152-2010）（6）《无障碍设计规范》（GB50763-2012）（7）《城市道路路基设计规范》（CJJ194-2013）（8）《道路工程制图标准》（GB50162-92）（9）《长春市排水总体规划》（2010-2020）（10）《室外排水设计规范》（GB50014-2006）（2014版）（11）《市政排水管道工程及附属设施》（06MS201）（12）《吉林省市政工程计价定额》(JLJD-SZ-2014)（13）《吉林省建设工程费用定额》(JLJD-FY-2014)（14）《吉林省建设工程材料预算价格》(JLJD-CJ-2014)（常用）（15）《吉林省施工机械台班计价定额》(JLJD-JX-2014)（常用）（16）《南部新城道路网竖向方案设计》（17）《市政公用工程设计文件编制深度规定》（2013年版）（18）《中华人民共和国工程建设强制性标准条文》城镇建设部分（2013年版）第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页（19）《长春市排水总体规划》（2010-2020）（20）《室外排水设计规范》（GB50014-2006）（2014版）（21）《宽城区丙七街道路工程（一匡街-台北大街）岩土工程勘察报告》（22）《南部新城丙六十八路道路工程（丙五十七路-甲二路）》岩土工程勘察报告（23）《建设部推广应用和限制禁止使用技术》的公告（24）《城市道路透水人行道铺设》10MR204（25）《海绵城市建设技术指南—低影响开发雨水系统构建（试行）》（26）《透水沥青路面技术规程》（CJJ/T190-2012）（27）丙七街平面测绘1：1000平面图测量数据（28）丙六十八路平面测绘1：500平面图及纵、横断测量数据（29）本项目坐标及高程采用长春市统一坐标、高程系统3、施工及验收规范、标准⑴《城镇道路工程施工与质量验收规范》（CJJ1-2008）⑵《给水排水管道工程施工及验收规范》（GB50268-2008）⑶《给水排水构筑物施工及验收规范》（GB50141-2008）4、丙七街工程概况（1、道路现状（1）既有道路现状丙七街北起一匡街，经长岭街、天光路，南至台北大街，道路沿线为在建小区、砖房、棚房、土堆、菜地等。（2）既有排水管线现状现状道路排水形式为地面散流，无排水设施。现状道路地势北低南高，东西坡度和缓，道路东侧旭阳小区排水系统已经形成，北人民大街与丙七街之间的污雨水排水系统均接入丙七街。（3）既有公用管线情况因相关管线单位暂时无法提供与本项目相关的管调查资料，施工前必须组织相关产权单位进行管线会签，管线会签后，施工单位根据管线会签结果在新建污雨水管线与其他管线相交位置人工挖探坑，以查明周围管道情况，避免造成损坏，探坑位置及数量，以实际发生数量为准，施工中由现场监理复核确认。（4）工程地址第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页①场地地形地貌条件拟建工程场地地貌单元属松辽波状台地地...
