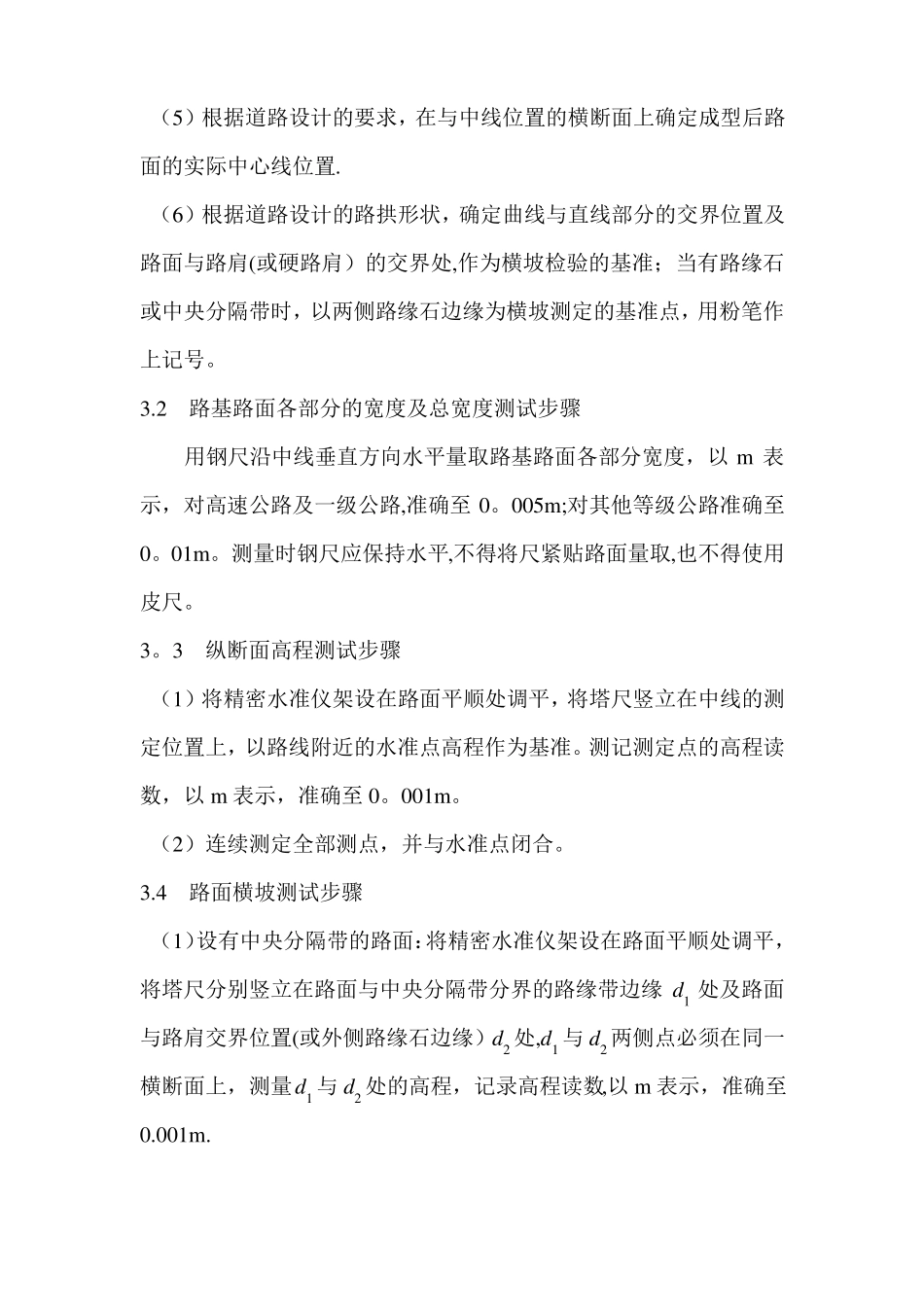

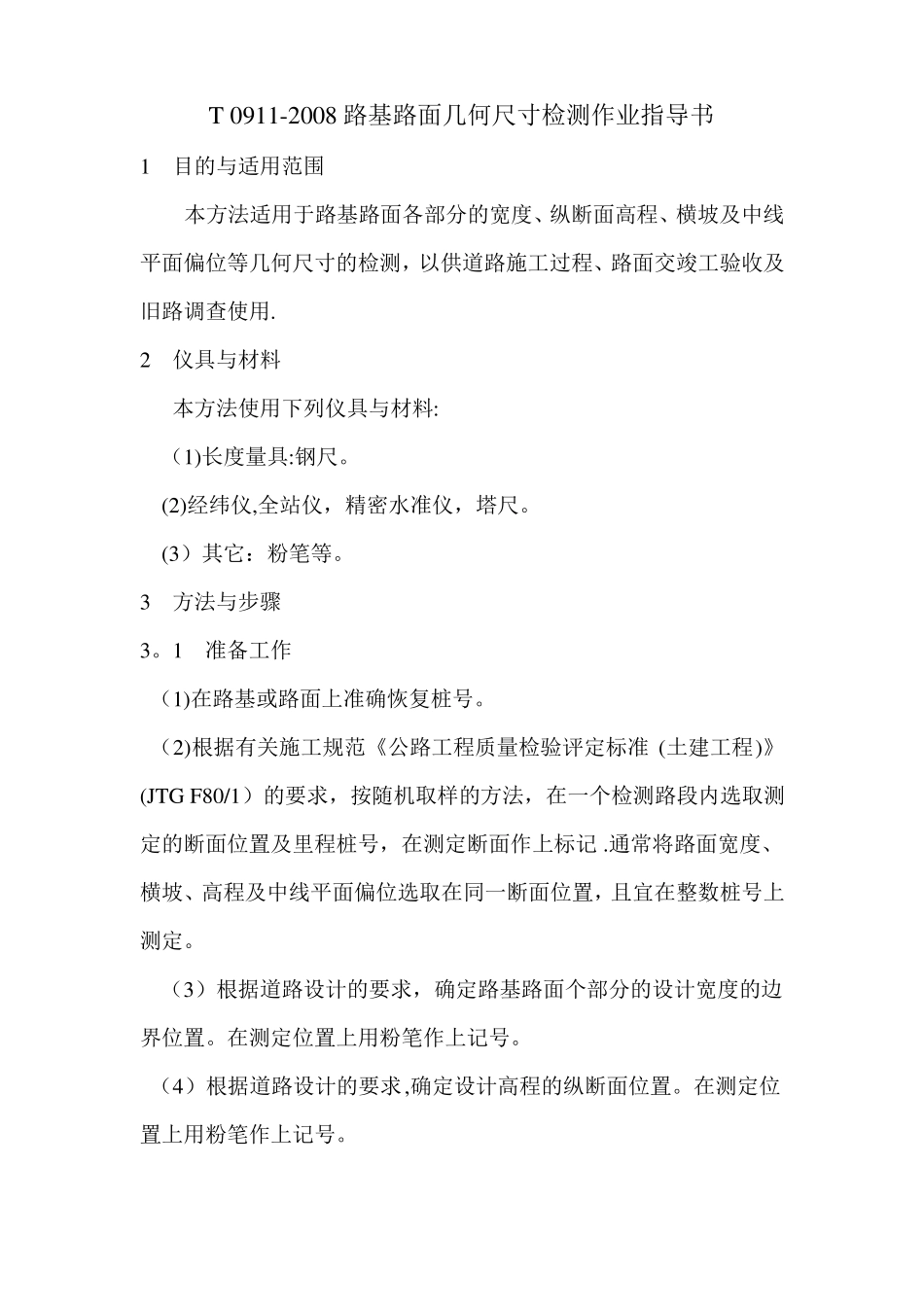

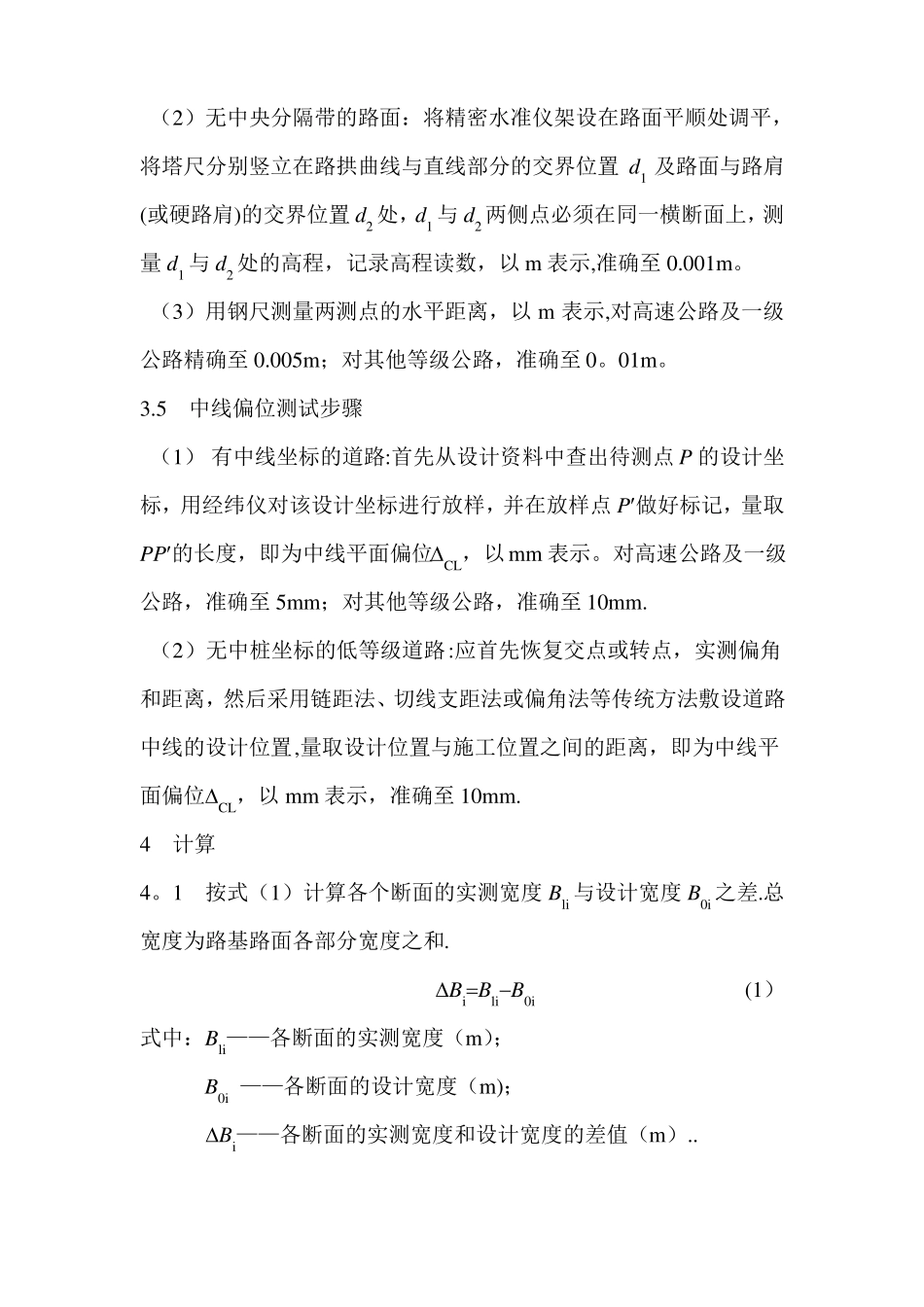

T0911-2008路基路面几何尺寸检测作业指导书1目的与适用范围本方法适用于路基路面各部分的宽度、纵断面高程、横坡及中线平面偏位等几何尺寸的检测，以供道路施工过程、路面交竣工验收及旧路调查使用.2仪具与材料本方法使用下列仪具与材料:（1)长度量具:钢尺。(2)经纬仪,全站仪，精密水准仪，塔尺。(3）其它：粉笔等。3方法与步骤3。1准备工作（1)在路基或路面上准确恢复桩号。（2)根据有关施工规范《公路工程质量检验评定标准(土建工程)》(JTGF80/1）的要求，按随机取样的方法，在一个检测路段内选取测定的断面位置及里程桩号，在测定断面作上标记.通常将路面宽度、横坡、高程及中线平面偏位选取在同一断面位置，且宜在整数桩号上测定。（3）根据道路设计的要求，确定路基路面个部分的设计宽度的边界位置。在测定位置上用粉笔作上记号。（4）根据道路设计的要求,确定设计高程的纵断面位置。在测定位置上用粉笔作上记号。（5）根据道路设计的要求，在与中线位置的横断面上确定成型后路面的实际中心线位置.（6）根据道路设计的路拱形状，确定曲线与直线部分的交界位置及路面与路肩(或硬路肩）的交界处,作为横坡检验的基准；当有路缘石或中央分隔带时，以两侧路缘石边缘为横坡测定的基准点，用粉笔作上记号。3.2路基路面各部分的宽度及总宽度测试步骤用钢尺沿中线垂直方向水平量取路基路面各部分宽度，以m表示，对高速公路及一级公路,准确至0。005m;对其他等级公路准确至0。01m。测量时钢尺应保持水平,不得将尺紧贴路面量取,也不得使用皮尺。3。3纵断面高程测试步骤（1）将精密水准仪架设在路面平顺处调平，将塔尺竖立在中线的测定位置上，以路线附近的水准点高程作为基准。测记测定点的高程读数，以m表示，准确至0。001m。（2）连续测定全部测点，并与水准点闭合。3.4路面横坡测试步骤（1）设有中央分隔带的路面：将精密水准仪架设在路面平顺处调平，将塔尺分别竖立在路面与中央分隔带分界的路缘带边缘d1处及路面与路肩交界位置(或外侧路缘石边缘）d2处,d1与d2两侧点必须在同一横断面上，测量d1与d2处的高程，记录高程读数,以m表示，准确至0.001m.（2）无中央分隔带的路面：将精密水准仪架设在路面平顺处调平，将塔尺分别竖立在路拱曲线与直线部分的交界位置d1及路面与路肩(或硬路肩)的交界位置d2处，d1与d2两侧点必须在同一横断面上，测量d1与d2处的高程，记录高程读数，以m表示,准确至0.001m。（3）用钢尺测量两测点的水平距离，以m表示,对高速公路及一级公路精确至0.005m；对其他等级公路，准确至0。01m。3.5中线偏位测试步骤（1）有中线坐标的道路:首先从设计资料中查出待测点P的设计坐标，用经纬仪对该设计坐标进行放样，并在放样点P做好标记，量取PP的长度，即为中线平面偏位CL，以mm表示。对高速公路及一级公路，准确至5mm；对其他等级公路，准确至10mm.（2）无中桩坐标的低等级道路:应首先恢复交点或转点，实测偏角和距离，然后采用链距法、切线支距法或偏角法等传统方法敷设道路中线的设计位置,量取设计位置与施工位置之间的距离，即为中线平面偏位CL，以mm表示，准确至10mm.4计算4。1按式（1）计算各个断面的实测宽度Bli与设计宽度B0i之差.总宽度为路基路面各部分宽度之和.BiBliB0i(1）式中：Bli——各断面的实测宽度（m）；B0i——各断面的设计宽度（m)；Bi——各断面的实测宽度和设计宽度的差值（m）..4。2按式(2）计算各个断面的实测高程Hli与设计高程H0i之差。HiHliH0i（2)式中：Hli-—各个断面的纵断面实测高程（m）;H0i-—各个断面的纵断面设计高程（m）；Hi——各个断面的纵断面实测高程和设计高程的差值（m)。4.3各测定断面的路面横坡按式（3）计算，准确至一位小数.按式（4）计算实测横坡ili与设计横坡i0i之差。（3）iiilii0i(4)式中:ili-—各测定断面的横坡（%）；d1i及d2i—-3。4所述各断面测点d1及d2处的高程读数（m）；Bli--各断面测点d1与d2之间的水平距离（m)；i0i--各断面的设计横坡（%）；ii—-各测定断面的横坡和设计横坡的差值（％）。4.4根据本规程附录B的方法计算一个评定路段内各测定断面的宽度、高程、横坡以及中线...
