护栏和扶手制作与安装施工工艺标准VIP免费

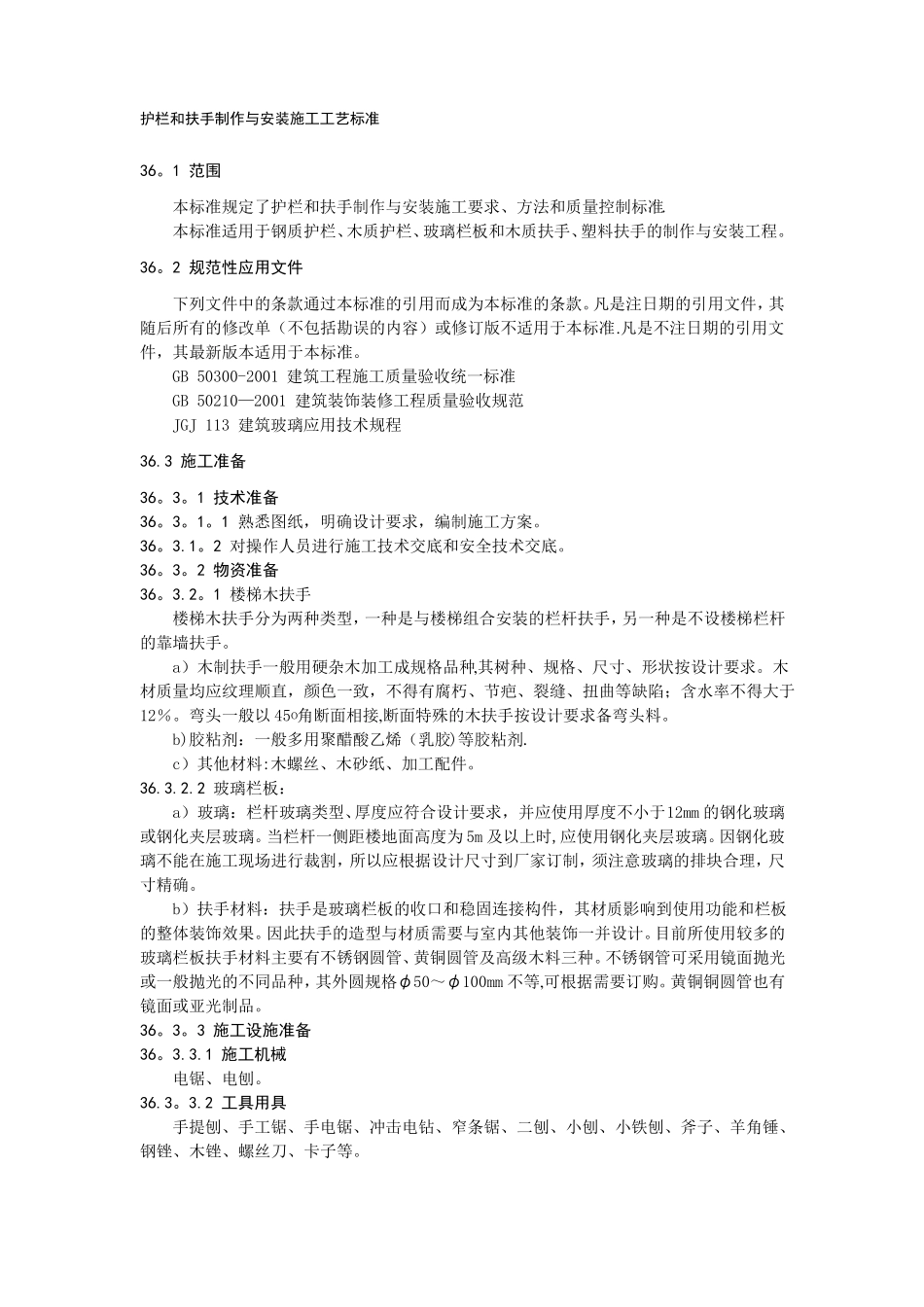

护栏和扶手制作与安装施工工艺标准36。1范围本标准规定了护栏和扶手制作与安装施工要求、方法和质量控制标准.本标准适用于钢质护栏、木质护栏、玻璃栏板和木质扶手、塑料扶手的制作与安装工程。36。2规范性应用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准.凡是不注日期的引用文件，其最新版本适用于本标准。GB50300-2001建筑工程施工质量验收统一标准GB50210—2001建筑装饰装修工程质量验收规范JGJ113建筑玻璃应用技术规程36.3施工准备36。3。1技术准备36。3。1。1熟悉图纸，明确设计要求，编制施工方案。36。3.1。2对操作人员进行施工技术交底和安全技术交底。36。3。2物资准备36。3.2。1楼梯木扶手楼梯木扶手分为两种类型，一种是与楼梯组合安装的栏杆扶手，另一种是不设楼梯栏杆的靠墙扶手。a）木制扶手一般用硬杂木加工成规格品种,其树种、规格、尺寸、形状按设计要求。木材质量均应纹理顺直，颜色一致，不得有腐朽、节疤、裂缝、扭曲等缺陷；含水率不得大于o12％。弯头一般以45角断面相接,断面特殊的木扶手按设计要求备弯头料。b)胶粘剂：一般多用聚醋酸乙烯（乳胶)等胶粘剂.c）其他材料:木螺丝、木砂纸、加工配件。36.3.2.2玻璃栏板：a）玻璃：栏杆玻璃类型、厚度应符合设计要求，并应使用厚度不小于12mm的钢化玻璃或钢化夹层玻璃。当栏杆一侧距楼地面高度为5m及以上时,应使用钢化夹层玻璃。因钢化玻璃不能在施工现场进行裁割，所以应根据设计尺寸到厂家订制，须注意玻璃的排块合理，尺寸精确。b）扶手材料：扶手是玻璃栏板的收口和稳固连接构件，其材质影响到使用功能和栏板的整体装饰效果。因此扶手的造型与材质需要与室内其他装饰一并设计。目前所使用较多的玻璃栏板扶手材料主要有不锈钢圆管、黄铜圆管及高级木料三种。不锈钢管可采用镜面抛光或一般抛光的不同品种，其外圆规格φ50～φ100mm不等,可根据需要订购。黄铜铜圆管也有镜面或亚光制品。36。3。3施工设施准备36。3.3.1施工机械电锯、电刨。36.3。3.2工具用具手提刨、手工锯、手电锯、冲击电钻、窄条锯、二刨、小刨、小铁刨、斧子、羊角锤、钢锉、木锉、螺丝刀、卡子等。36.3。3.3监测装置方尺、割角尺.36。3.4作业条件准备36.3.4。1楼梯间墙面、楼梯踏板等抹灰全部完成。36.3。4.2金属栏杆或靠墙扶手的固定埋件安装完毕.36。3.4.3楼梯踏步、平台的地坪等抹灰均已完成，预埋件已留好。36.4施工工艺36.4。1施工工艺流程36。4。1。1木扶手制作与安装工艺流程见图36—1.图36—1木扶手制作与安装施工工艺流程图36。4。1.2玻璃栏板安装工艺流程见图36—2。36.4.2操作要求36.4。2.1木扶手制作与安装：a）找位与划线:安装扶手的固定件：位置、标高、坡度、找位校正后弹出扶手纵向中心线。按设计扶手构造,根据折弯位置、角度、划出折弯或割角线。楼梯栏板和栏杆定面,划出扶手直线段与弯、折弯段的起点和终点位置。图36—2玻璃栏杆安装工艺流程图b)弯头配置：按栏板或栏杆顶面的斜度，配好起步弯头，一般木扶手，可用扶手料割配弯头。采用割角对缝粘接，在断块割配区段内最少要考虑用三个螺丝钉与支撑固定件连接固定。大于70mm断面的扶手接头配置时,除粘结外,还应在下面作暗榫或用铁件结合.c）连接预装：预制木扶手须经预装，预装木扶手由下往上进行，先预装起步弯头及连接第一跑扶手的折弯弯头。再配上折弯之间的直线扶手料，进行分段预装粘结，粘结时操作环境温度不得低于5º.d）固定：分段预装检查无误，进行扶手与栏杆(栏板）上固定件，用木螺丝拧紧固定,固定间距控制在400mm以内，操作时，应在固定点处先将扶手料钻孔，再将木螺丝拧入。e)整修:扶手弯折处如有不平顺，应用细木锉锉平,找顺磨光，使其折角线清晰，坡角合适，弯曲自然,断面一致，最后用木砂纸打光。36.4。2.2玻璃栏板安装操作工艺：a）扶手:扶手两端的固定：紧固点应该是不发生变形的牢固部位，如墙体、柱体或金属附加柱等。对于墙体或结构柱体，可预先在主体结构上埋设铁件，然后将扶手与预埋件焊接或用螺栓连接；也可采用膨胀螺栓铆固铁件或用射钉...
