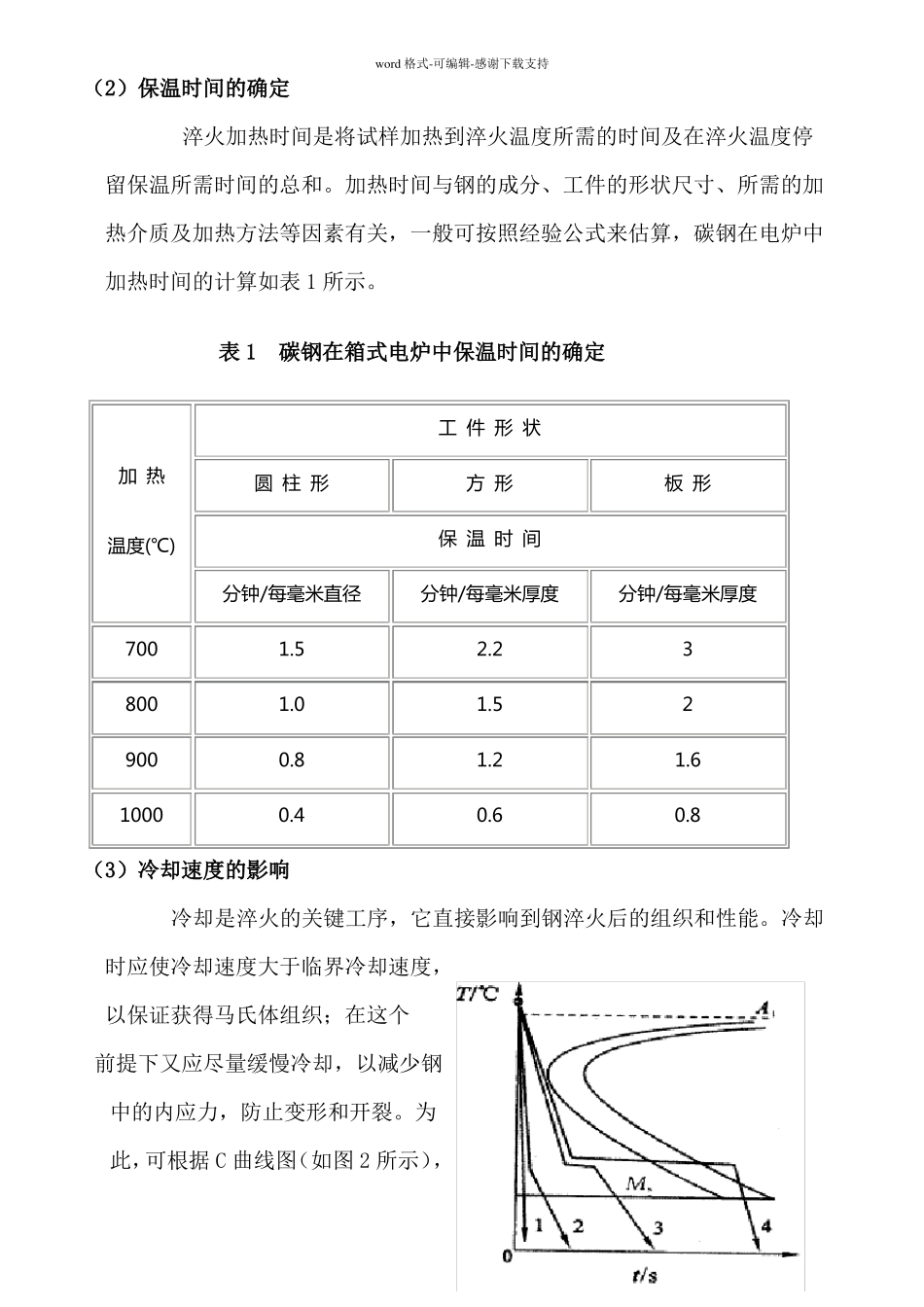

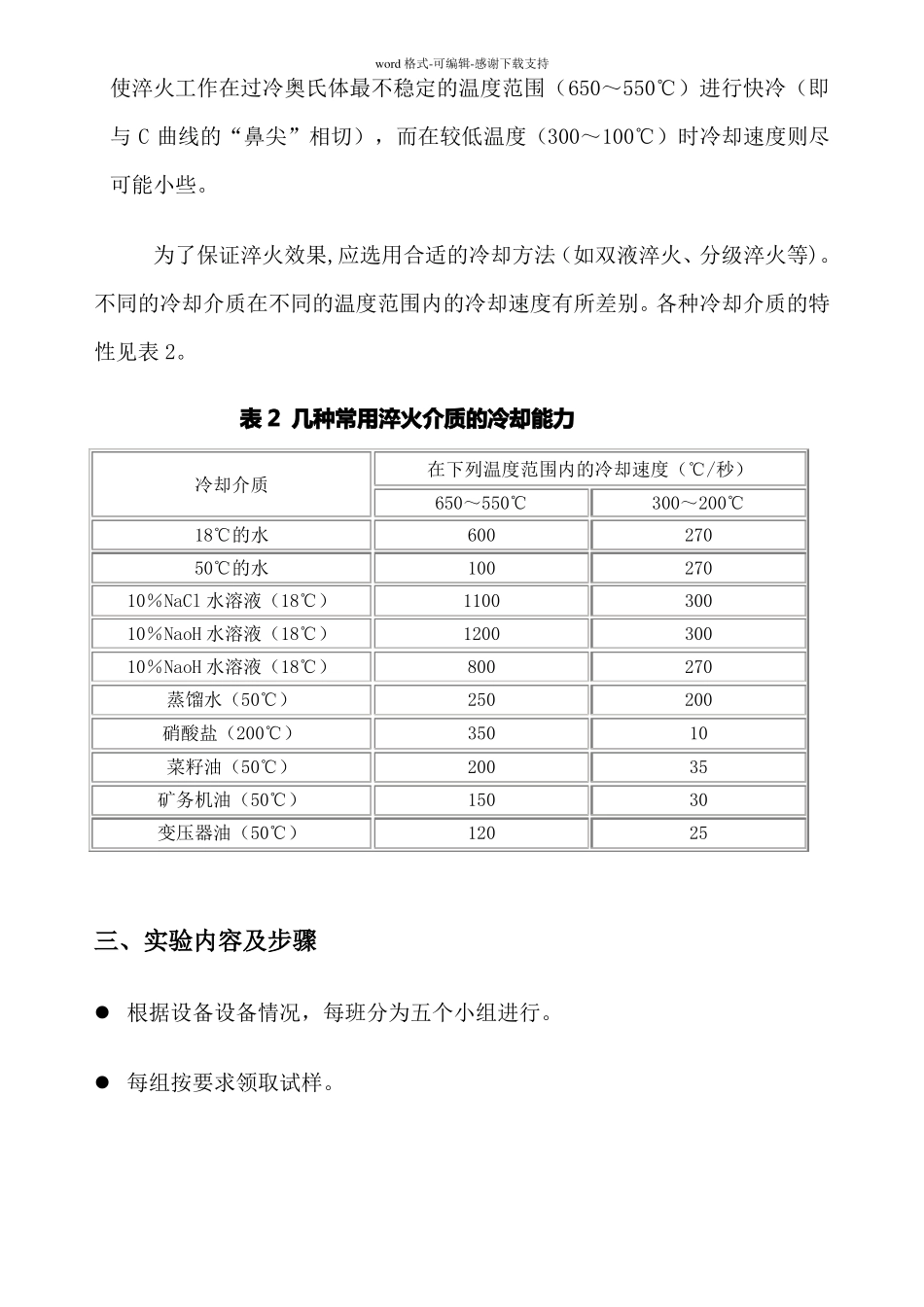

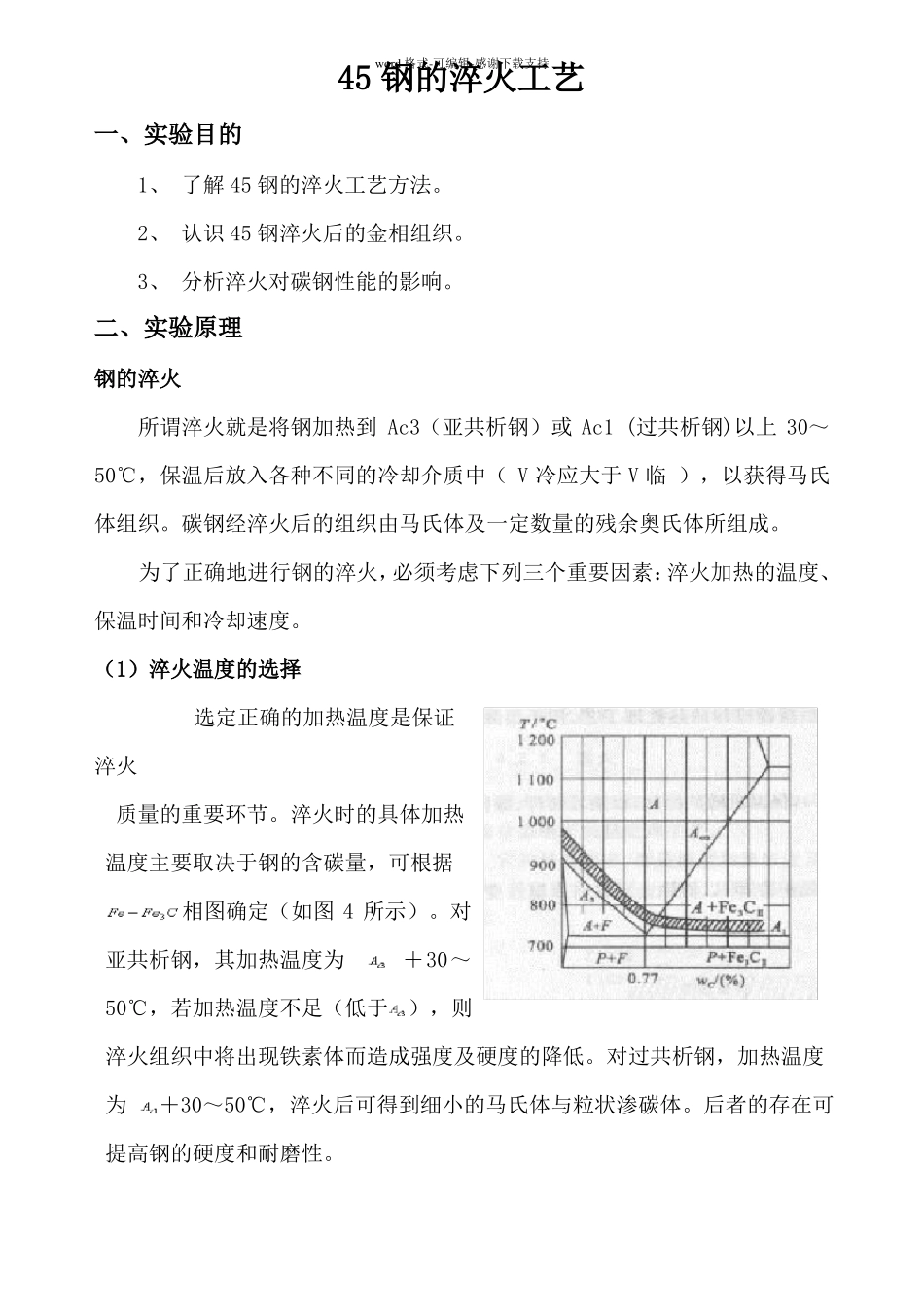

word格式-可编辑-感谢下载支持45钢的淬火工艺一、实验目的1、了解45钢的淬火工艺方法。2、认识45钢淬火后的金相组织。3、分析淬火对碳钢性能的影响。二、实验原理钢的淬火所谓淬火就是将钢加热到Ac3（亚共析钢）或Ac1(过共析钢)以上30～50℃，保温后放入各种不同的冷却介质中（V冷应大于V临），以获得马氏体组织。碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。为了正确地进行钢的淬火，必须考虑下列三个重要因素：淬火加热的温度、保温时间和冷却速度。（1）淬火温度的选择选定正确的加热温度是保证淬火质量的重要环节。淬火时的具体加热温度主要取决于钢的含碳量，可根据相图确定（如图4所示）。对亚共析钢，其加热温度为＋30～50℃，若加热温度不足（低于），则淬火组织中将出现铁素体而造成强度及硬度的降低。对过共析钢，加热温度为＋30～50℃，淬火后可得到细小的马氏体与粒状渗碳体。后者的存在可提高钢的硬度和耐磨性。word格式-可编辑-感谢下载支持（2）保温时间的确定淬火加热时间是将试样加热到淬火温度所需的时间及在淬火温度停留保温所需时间的总和。加热时间与钢的成分、工件的形状尺寸、所需的加热介质及加热方法等因素有关，一般可按照经验公式来估算，碳钢在电炉中加热时间的计算如表1所示。表1碳钢在箱式电炉中保温时间的确定工件形状加热温度(℃)分钟/每毫米直径70080090010001.51.00.80.4圆柱形方形保温时间分钟/每毫米厚度2.21.51.20.6分钟/每毫米厚度321.60.8板形（3）冷却速度的影响冷却是淬火的关键工序，它直接影响到钢淬火后的组织和性能。冷却时应使冷却速度大于临界冷却速度，以保证获得马氏体组织；在这个前提下又应尽量缓慢冷却，以减少钢中的内应力，防止变形和开裂。为此，可根据C曲线图（如图2所示），word格式-可编辑-感谢下载支持使淬火工作在过冷奥氏体最不稳定的温度范围（650～550℃）进行快冷（即与C曲线的“鼻尖”相切），而在较低温度（300～100℃）时冷却速度则尽可能小些。为了保证淬火效果,应选用合适的冷却方法（如双液淬火、分级淬火等)。不同的冷却介质在不同的温度范围内的冷却速度有所差别。各种冷却介质的特性见表2。表2几种常用淬火介质的冷却能力冷却介质18℃的水50℃的水10％NaCl水溶液（18℃）10％NaoH水溶液（18℃）10％NaoH水溶液（18℃）蒸馏水（50℃）硝酸盐（200℃）菜籽油（50℃）矿务机油（50℃）变压器油（50℃）在下列温度范围内的冷却速度（℃/秒）650～550℃60010011001200800250350200150120300～200℃27027030030027020010353025三、实验内容及步骤根据设备设备情况，每班分为五个小组进行。每组按要求领取试样。word格式-可编辑-感谢下载支持按照Fe—FeC3相图确定淬火加热温度及保温时间，并在加热炉面板上完成对加热温度及时间的设定。将试样放入炉内，关上炉门，按下开关，开始加热。完成热处理之后取出试样。对热处理后的试样磨制、抛光和腐蚀后，进行显微组织观察。将热处理前后的试样表面用砂纸（或砂轮）磨平,并分别测出洛氏硬度值（HRC或HRB）。将实验数据填入下表。材料编号123淬火工艺加热温度保温时间冷却方式硬度处理前处理后组织（HR）（HR）454#5678四、实验设备及材料1、箱式电炉及控温仪表word格式-可编辑-感谢下载支持2、洛氏硬度计3、冷却介质：水、油（室温）4、试样材料：45钢五、注意事项1、本实验加热所用设备为电炉，电炉一定要接地，在放、取试样时必须先切断电源。2、往炉中放，取试样必须使用夹钳，夹钳必须擦干，不得沾有油和水。3、试样由炉中取出淬火时，动作要迅速，以免温度下降，影响淬火质量。4、试样在淬火液中应不断搅动，以免试样表面由于冷却不均而出现软化点。5、淬火时水温应保持20～30℃左右，水温过高要及时换水。6、淬火或回火后的试样均要用砂纸打磨表面，去掉氧化皮后再测定硬度值。六、实验报告要求1、实验目的。2、分析加热温度与冷却速度对钢性能的影响。3、绘制出45钢正火温度与硬度的关系曲线图。4、分析实验中存在的问题。word格式-可编辑-感谢下载支持45钢的正火工艺一、实验目的1、了解45钢的正火工艺方法。2、认识45钢正火后...
