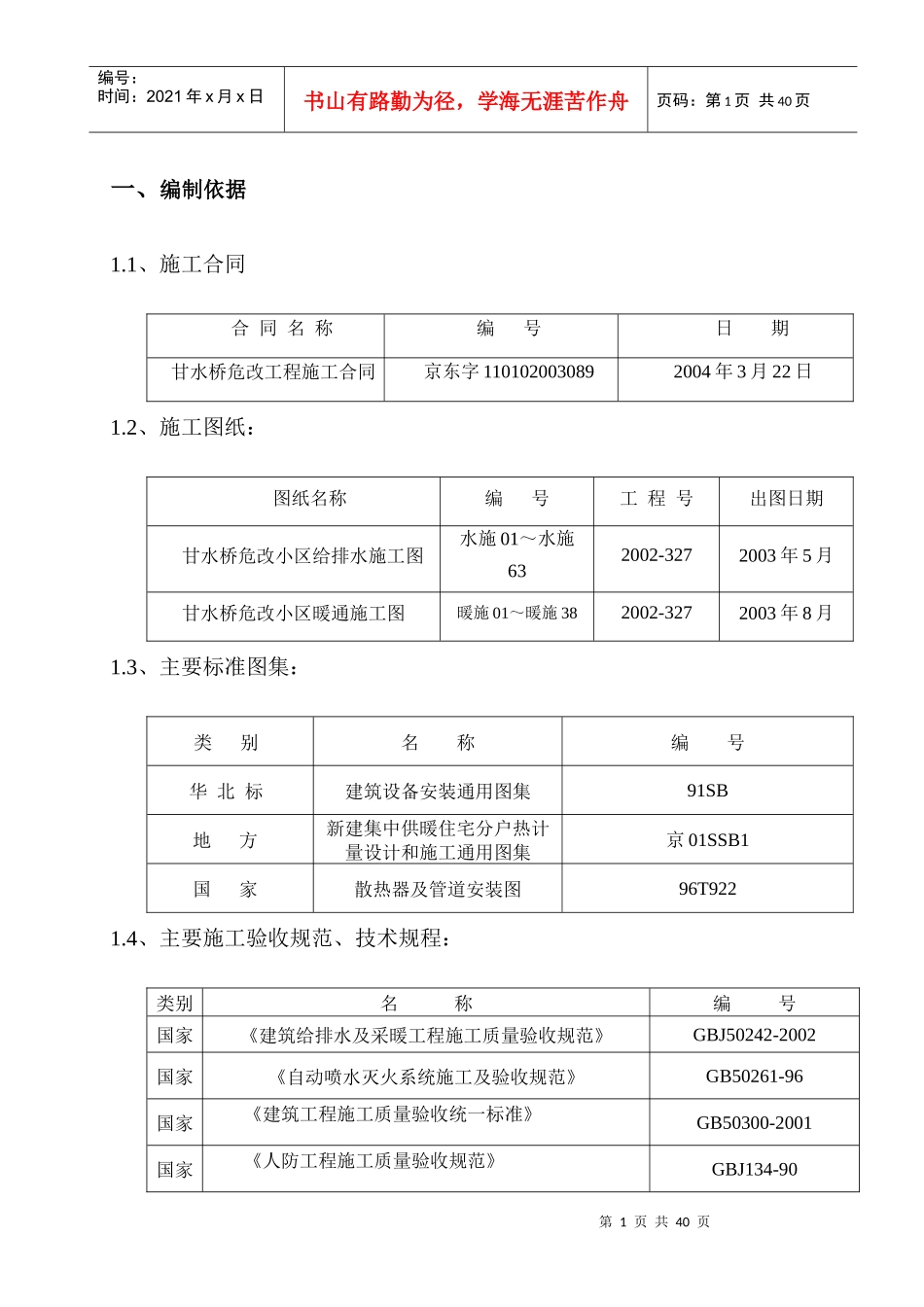

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页一、编制依据1.1、施工合同合同名称编号日期甘水桥危改工程施工合同京东字1101020030892004年3月22日1.2、施工图纸：图纸名称编号工程号出图日期甘水桥危改小区给排水施工图水施01～水施632002-3272003年5月甘水桥危改小区暖通施工图暖施01～暖施382002-3272003年8月1.3、主要标准图集：类别名称编号华北标建筑设备安装通用图集91SB地方新建集中供暖住宅分户热计量设计和施工通用图集京01SSB1国家散热器及管道安装图96T9221.4、主要施工验收规范、技术规程：类别名称编号国家《建筑给排水及采暖工程施工质量验收规范》GBJ50242-2002国家《自动喷水灭火系统施工及验收规范》GB50261-96国家《建筑工程施工质量验收统一标准》GB50300-2001国家《人防工程施工质量验收规范》GBJ134-90第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页国家《建设工程监理规范》GB50319-2000行业《建筑排水用硬聚氯乙烯内螺旋管道工程技术规程》CECS94：2002行业《建筑排水硬聚氯乙稀管道工程技术规程》CJJ/T29-98行业《建筑给水聚丙烯管道工程技术规程》DBJ/C501-99行业《建筑安装分项工程施工工艺规程》（第三分册）DBJ01-26-96行业北京市建筑工程暖卫设备安装质量若干规定质检总站036#文行业新建集中供暖住宅分户热计量设计技术规程DBJ01-605-2000地方《北京市建筑安装工程资料管理规定》DBJ01-51-20031.5、本企业贯彻ISO9002标准所制定的质量手册及相关程序文件中的《施工组织设计控制程序》（ZXJ/ZB0202-2003）和ISO14001标准所制定的环保手册及相关程序文件。总公司颁发的（施工现场文明安全管理规定）及《建筑安装工程安全生产文明施工资料手册》。二、工程概况2.1工程简介项目内容工程名称甘水桥危改工程建设单位北京腾利达房地产开发经营公司设计单位北京环洋世纪国际建筑顾问有限公司施工单位中国新兴建设开发总公司第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页地理位置东城区安定门外青年沟路监督单位北京市东城区质量监督站合同质量目标“结构长城杯”开竣工日期2004年4月1日～2005年5月25日层数地下层数：1（局部2）层地上层数：6（局部7）层建筑物檐高、层高檐高：19.2m；地下层高:3.1m地上层高：2.7m2.2相关的建筑作法外墙采用外保温技术，保温材料采用60厚粘贴聚苯板外保温，本工程屋面保温采用100厚FSG防水珍珠岩保温块，楼梯间与住宅之分隔墙在楼梯间一侧抹20厚聚苯颗粒外保温材料，凡住宅地下为不采暖房间时，不采暖房间顶板贴80厚燃烧性能达到A级的聚苯保温板，架空或悬挑部分直接对室外的采暖房间底部贴80厚燃烧性能达到A级聚苯保温板；建筑地面和结构地面标高相差80mm，卫生间地面低40mm。2.3工程设计概况本工程为甘水桥危改小区1～5段住宅楼及地下车库，共21个单元，地第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页上为6层住宅（局部为7层），地下一层（局部为2层）为库房、自行车库、人防、物业用房等，工程建筑面积为28856m2。本专业共分5个系统，具体情况如下：2.3.1生活给水系统给水系统竖向共分两个供水区，四层及以下为低区，利用市政环状管网供水；五层及其以上为高区，由生活水泵房高区生活变频泵组供水，设计日总用水量160.0m3/日。室内给水管（每户水表前）采用内筋嵌入式衬塑钢管，沟槽连接；室内给水管（每户水表后）采用PP-R热熔接口；生活给水管（室外埋地部分）采用球墨铸铁管，橡胶圈接口。所有架空敷设的给水管道应作防结露保温，采用10mm阻燃性高压聚乙烯泡沫塑料管壳，外缠阻燃白塑料布。3段给水引入管及设在室外、窗井和非采暖房间的给水管道须作管第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页道防冻保温，保温材料采用50mm聚氨脂泡沫塑料。2.3.2排水系统本工程设计日总排水量144.0m2/日，厨房及卫生间排水采用单立管系统，直接排至室外，地下污废水排除均...
