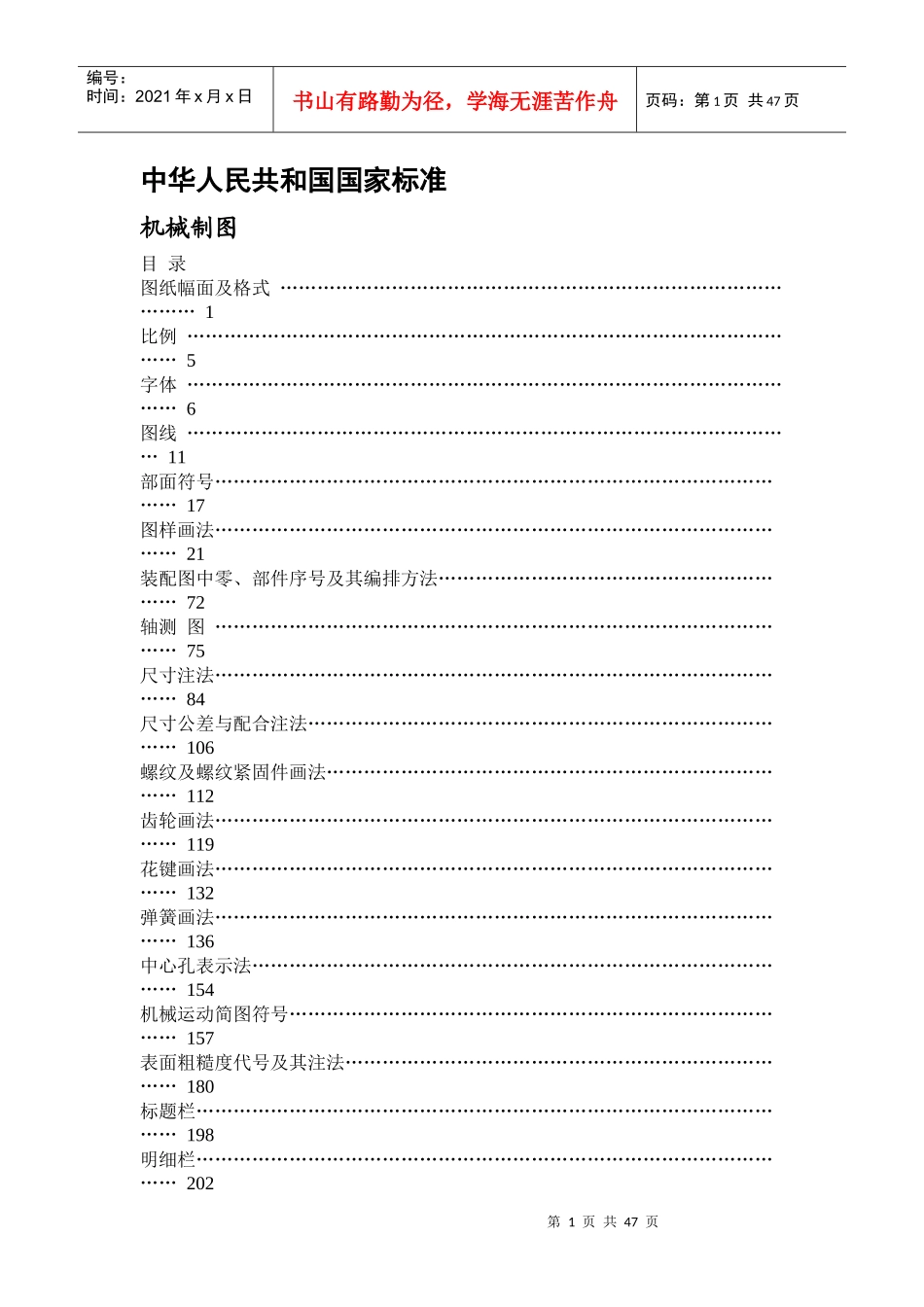

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页中华人民共和国国家标准机械制图目录图纸幅面及格式………………………………………………………………………………1比例…………………………………………………………………………………………5字体…………………………………………………………………………………………6图线………………………………………………………………………………………11部面符号……………………………………………………………………………………17图样画法……………………………………………………………………………………21装配图中零、部件序号及其编排方法……………………………………………………72轴测图……………………………………………………………………………………75尺寸注法……………………………………………………………………………………84尺寸公差与配合注法………………………………………………………………………106螺纹及螺纹紧固件画法……………………………………………………………………112齿轮画法……………………………………………………………………………………119花键画法……………………………………………………………………………………132弹簧画法……………………………………………………………………………………136中心孔表示法………………………………………………………………………………154机械运动简图符号…………………………………………………………………………157表面粗糙度代号及其注法…………………………………………………………………180标题栏………………………………………………………………………………………198明细栏………………………………………………………………………………………202第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页复制图的折叠方法…………………………………………………………………………208对缩微复制原件的要求……………………………………………………………………2191中华人民共和国国家标准UDC621.71:744机械制图:676.35图纸幅面及格式GB4457.1-84Mechanicaldrawings代替GB126-74Sizesandlayoutofdrawingsheets1引言1.1本标准规定了机械图样的幅面及格式。1.2本标准参照采用国际标准ISO5457-1980《技术制图--图纸幅面及格式》。1.3与本标准有关的国家标准：GB4457.3-84《机械制图字体》GB4457.4-84《机械制图图线》2图纸幅面尺寸2.1绘制图样时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，见图1中的细实线部分。A0及A1幅面也允许同时加长两边，见图1中的虚线部分。23图框格式3.1需要装订的图样，其图框格式如图2、图3所示，尺寸按表中的规定。一般采用A4幅面竖装或A3幅面横装。3.2不留装订边的图样，其图框格式如图4、图5所示，尺寸按表中的规定。3.3图框线用粗实线绘制。3为了复制或缩微摄影的方便，可采用对中等号，对中符号从周边画入图框内约5mm的一段粗实线(图6、9、10)。4标题栏的方位4.1标题栏的位置应按图2～5所示的方式配置。必要时，也可按图7、图8所示的方式配置。4.2标题栏中的文字方向为看图的方向。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页5图幅分区45.1必要时图幅可分区，如图9、图10所示。5.2图幅分区的数目应是偶数，按图样的复杂程度来确定。分区线为细实线，每一分区的长度应在25～150mm之间选取。5.3在分区内，按标题栏的长边方向从左到右用直体阿拉伯数字依次编号；按标题栏的短边方向从上到下用大写直体拉丁字母依次编号。编号顺序应从图纸的左上角开始，并在对应的边上重编一次(图9、10)。当图幅的分区数超过字母的总数时，超过的各区用双重的字母(AA、BB、CC……)依次编写。5..4分区代号用数字和字母表示；阿拉伯数字在...
