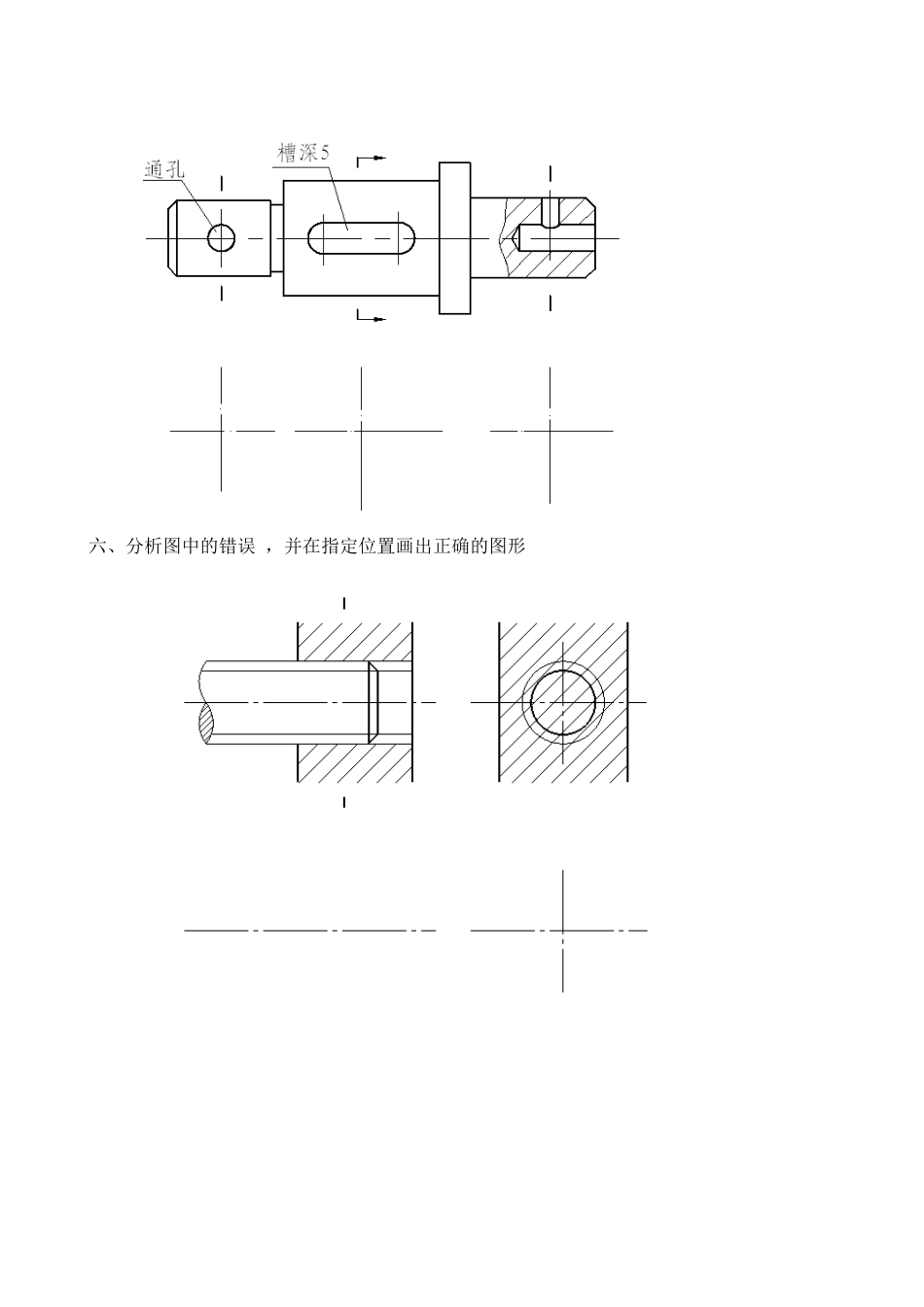

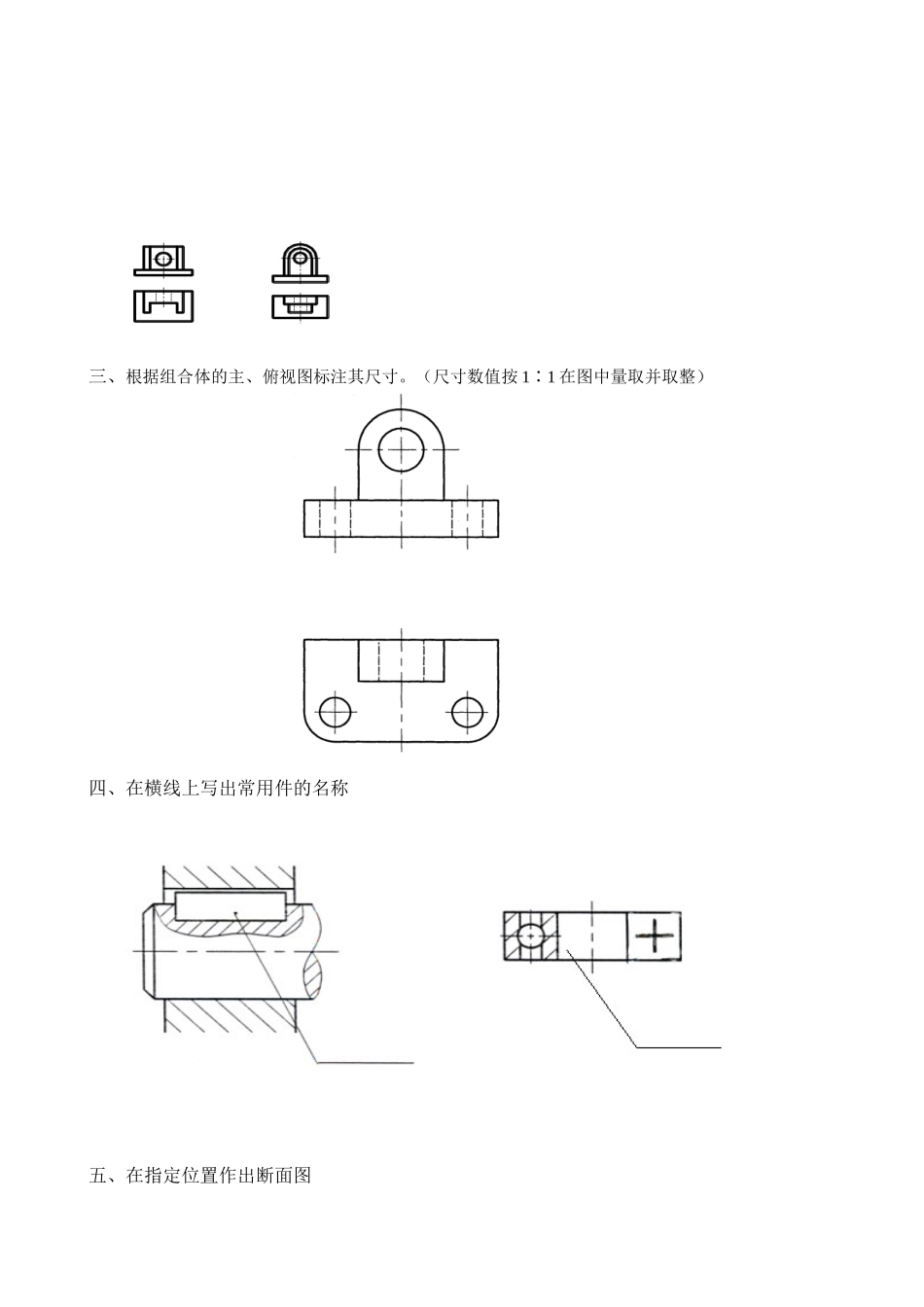

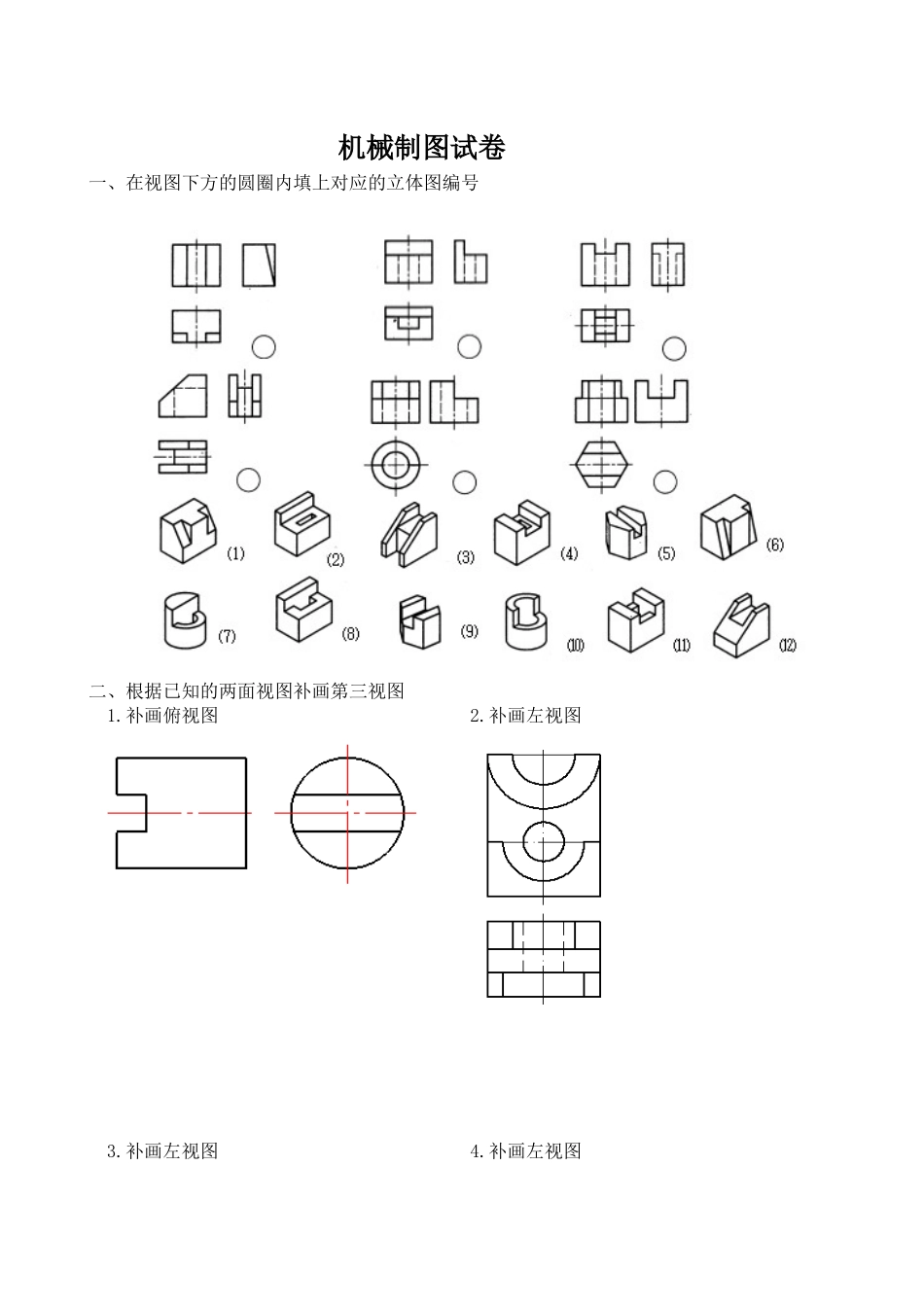

机械制图试卷一、在视图下方的圆圈内填上对应的立体图编号二、根据已知的两面视图补画第三视图1.补画俯视图2.补画左视图3.补画左视图4.补画左视图三、根据组合体的主、俯视图标注其尺寸。（尺寸数值按11∶在图中量取并取整）四、在横线上写出常用件的名称五、在指定位置作出断面图六、分析图中的错误，并在指定位置画出正确的图形第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页七、读零件图回答问题1．泵轴零件图共采用了_____个图形，其中泵轴零件的主要结构用_____视图表达。可以看出该轴由三段同轴的_________组成；左面轴段上有_____个_____尺寸的孔，它们的相对位置尺寸是______mm，孔的结构形状分别用______剖的_____视图和____________图来表达。2．中段轴颈上开有一个______，其结构形状用___________图进行表达，其长度尺寸为_______mm，宽度尺寸为________mm，深度尺寸为_______mm，三个尺寸中公差值最小的是_____尺寸，其表面粗糙度值为__________，单位__________。3．中间段轴的砂轮越程槽和右侧的螺纹退刀槽分别用__________________表达，采用的比例_______为，意指______________图是____________图的_____倍。4．左侧轴段的公称直径为_______mm，上偏差________mm，下偏差________mm，公差______。八、看懂十字接头零件图，并回答下列问题。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页1.根据零件名称和结构形状，此零件属于＿＿类零件，采用＿＿材料。2.该零件由＿＿部分、＿＿部分、＿＿部分和＿＿部分等组成。3.用指引线和文字在图上注明长、宽、高三个方向尺寸的主要基准。4.在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是＿＿尺寸；38是＿＿尺寸；40是＿＿尺寸；￠34＿＿是尺寸。5.￠40+0.0390的最大极限尺寸为＿＿,最小极限尺寸为＿＿,公差为＿＿。6.2×M10-7H中的2表示＿＿；M10表示＿＿；是＿＿牙普通螺纹；中顶径公差带代号为＿＿；旋向为＿＿；是＿＿旋合长度。7.零件上共有＿＿个螺孔,它们的尺寸分别是＿＿。8.零件＿＿表面最光滑。9.第6页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页分别表示:被测要素为＿＿；基准要素为＿＿；公差项目为＿＿；公差值为＿＿九、看懂柱塞泵装配图,并参照柱塞泵的零件明细栏，回答下列问题。⊥￠0.02A第8页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共11页柱塞泵的零件明细栏序号名称数量材料备注1泵体1HT1502螺母M122Q235GB/T6170－20003垫圈2Q235GB/T97.1－19854螺柱M12×402Q235GB/T899－19885柱塞1456填料压盖1ZHMn58-2-27填料1毛毡8衬套1ZHMn58-2-29阀体1ZHMn58-2-210垫圈1橡胶第9页共11页第8页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共11页11盖螺母1ZHMn58-2-212垫圈1橡胶13上阀瓣1ZHMn58-2-214下阀瓣1ZHMn58-2-2注:1)ZHMn58-2-2为铸造黄铜，强度高，耐磨性好，铸造性好．2)Q235为碳素结构钢，塑性较高，强度较低，焊接性好，常用于制造螺柱、螺母、垫圈等零件．3)HT150为灰铸铁，承受中等应力的零件，用于制造阀体等零件．1.柱塞5与衬套8是＿＿制的＿＿配合；衬套8与泵体1是＿＿制的＿＿配合。2.当柱塞5向左移动时，泵体１的内腔压力降低，在大气压力的作用下，油从油箱压入进油管，并推开＿＿，进入泵体内腔；当柱塞5向右移动时，＿＿受压关闭，内腔油压升高，顶开＿＿，进入＿＿上部,油从后面出口流出，经出油管通向用油设备。3.填料压盖6和泵体1用＿＿、＿＿、＿＿连接；起＿＿作用。4.衬套8起＿和＿＿作用。5.填料7和垫圈10的分别用＿＿和＿＿材料制成，它们起＿＿作用。6.阀体9和泵体1是＿＿连接，Ｇ3/4/G3/4A的含义是＿＿。7.主、俯视图上的￠15和￠14孔＿＿和＿＿作用。8.盖螺母11与阀体9是＿＿连接，Ｍ39×2表示＿＿9.在A-A剖视图上画出进、出油路线。十、已知立...
