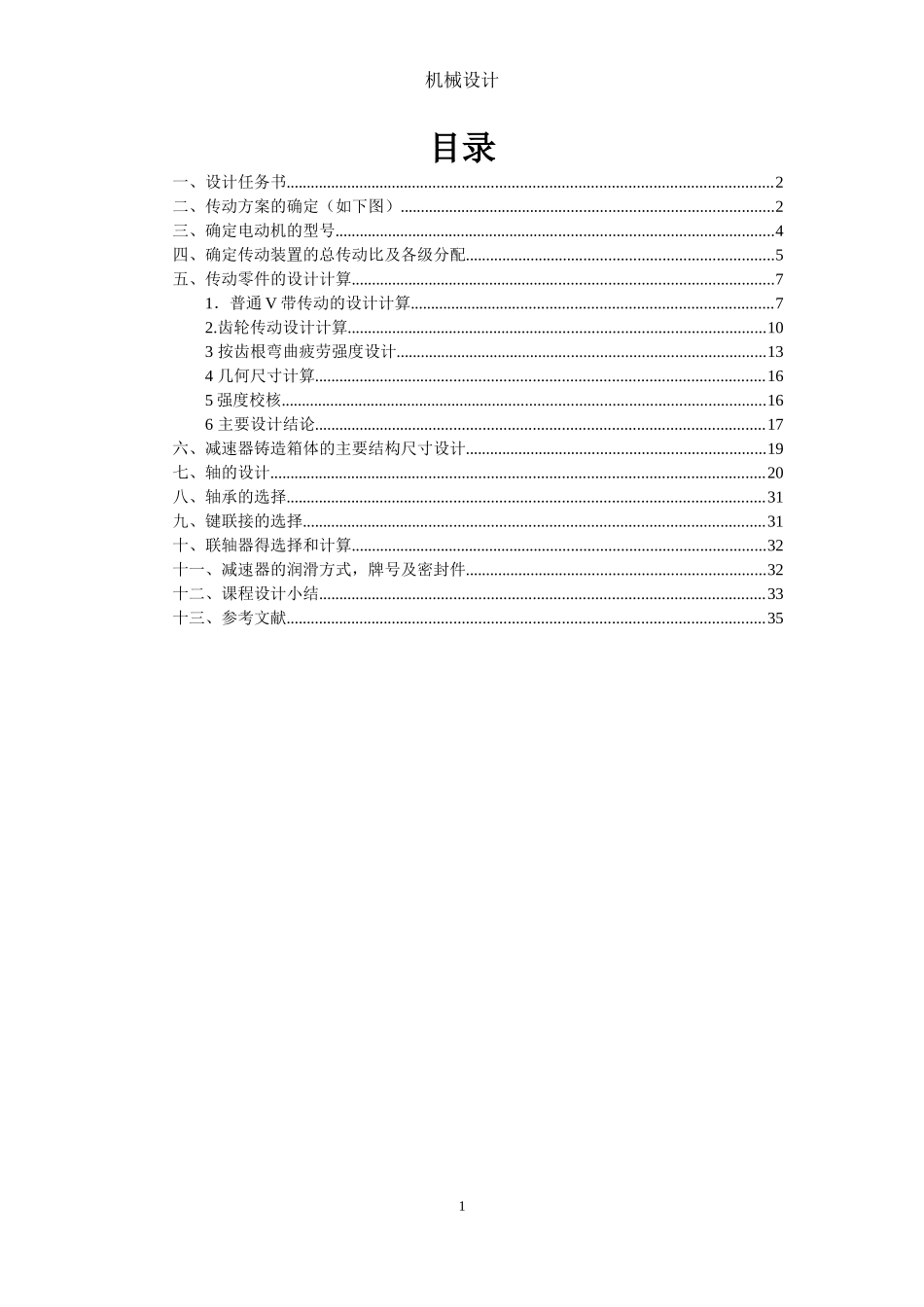

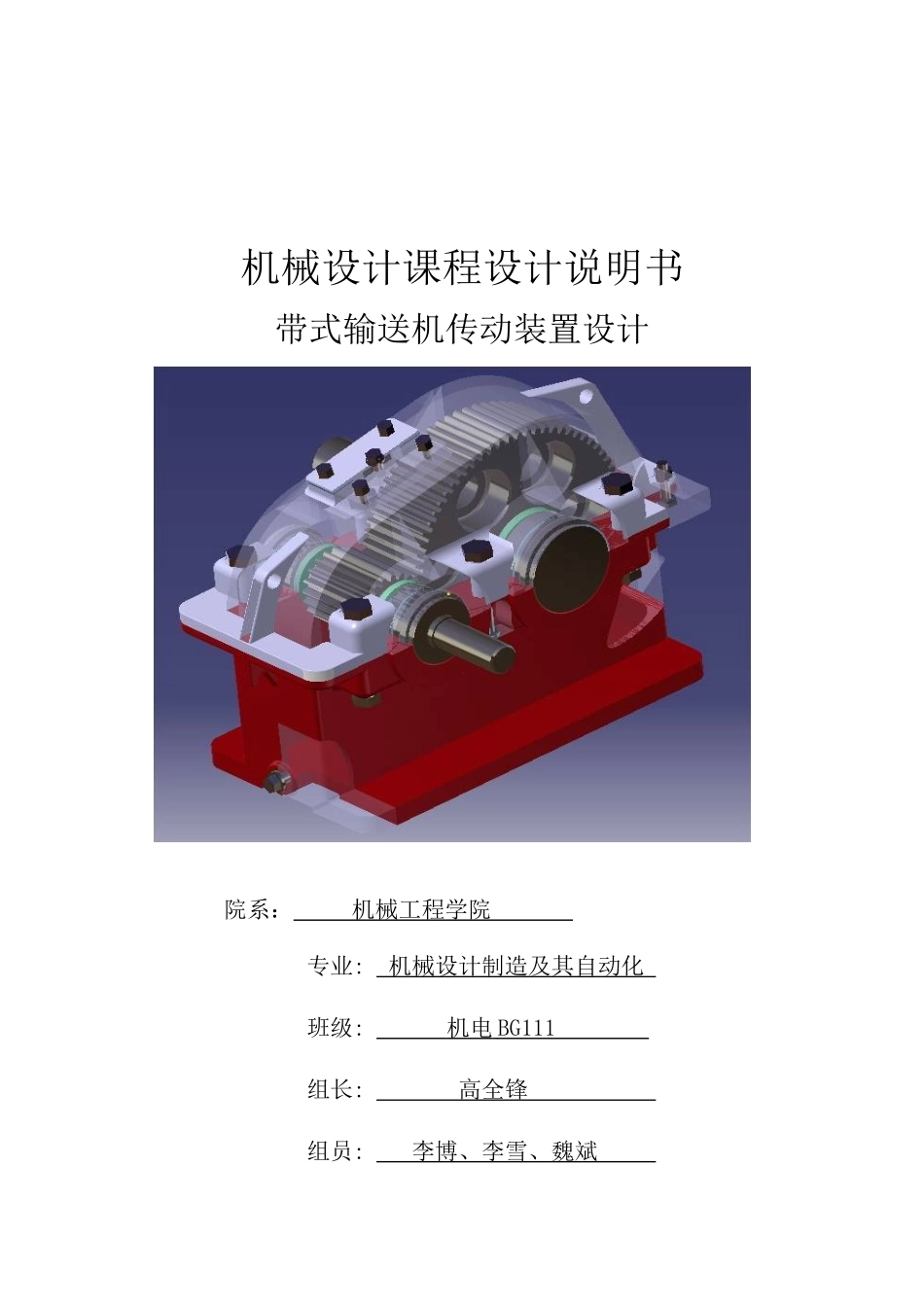

机械设计课程设计说明书带式输送机传动装置设计院系：机械工程学院专业:机械设计制造及其自动化班级:机电BG111组长:高全锋组员:李博、李雪、魏斌机械设计指导教师:韩颖烨完成日期:2014年6月20日2机械设计目录一、设计任务书......................................................................................................................2二、传动方案的确定（如下图）...........................................................................................2三、确定电动机的型号...........................................................................................................4四、确定传动装置的总传动比及各级分配...........................................................................5五、传动零件的设计计算.......................................................................................................71．普通V带传动的设计计算........................................................................................72.齿轮传动设计计算......................................................................................................103按齿根弯曲疲劳强度设计..........................................................................................134几何尺寸计算.............................................................................................................165强度校核......................................................................................................................166主要设计结论.............................................................................................................17六、减速器铸造箱体的主要结构尺寸设计.........................................................................19七、轴的设计........................................................................................................................20八、轴承的选择....................................................................................................................31九、键联接的选择................................................................................................................31十、联轴器得选择和计算.....................................................................................................32十一、减速器的润滑方式，牌号及密封件.........................................................................32十二、课程设计小结............................................................................................................33十三、参考文献....................................................................................................................351机械设计一、设计任务书设计题目：设计一带式输送机用单级圆柱齿轮减速器，传动转置如图所示，电动机驱动带传动经单级直齿圆柱齿轮减速器，驱动滚筒回转。已知传动滚筒直径为D=450mm,滚筒的输送拉力F=5.5KN，输送带工作速度V=1.4m/s（允许输送带速度误差为±5%）。滚筒效率η=0.96（包括滚筒与轴承德效率损失）。工作条件:两班制，连续单向运转，载荷较平稳；使用折旧期：8年；工作环境：室内，灰尘较大，环境最高温度35℃；电力：三相交流，电压380/220V；检修间隔期：四年一次大修，两年一次中修，半年一次小修；制造条件及生产批量：一般机械厂制造，小批量生产。二、传动方案的确定（如下图）采用普通V带传动加一级直齿圆柱齿轮传动2机械设计2．原始数据带拉力：F=5500N带速度：v=1.4m/s滚筒直径：D=450mm滚筒效率η=0.96。允许输送带速度误差为±5%，要求齿轮使用寿命为8年，二班工作制；轴承使用寿命4年。3第4页共41页编号：时间：2021年x月...
