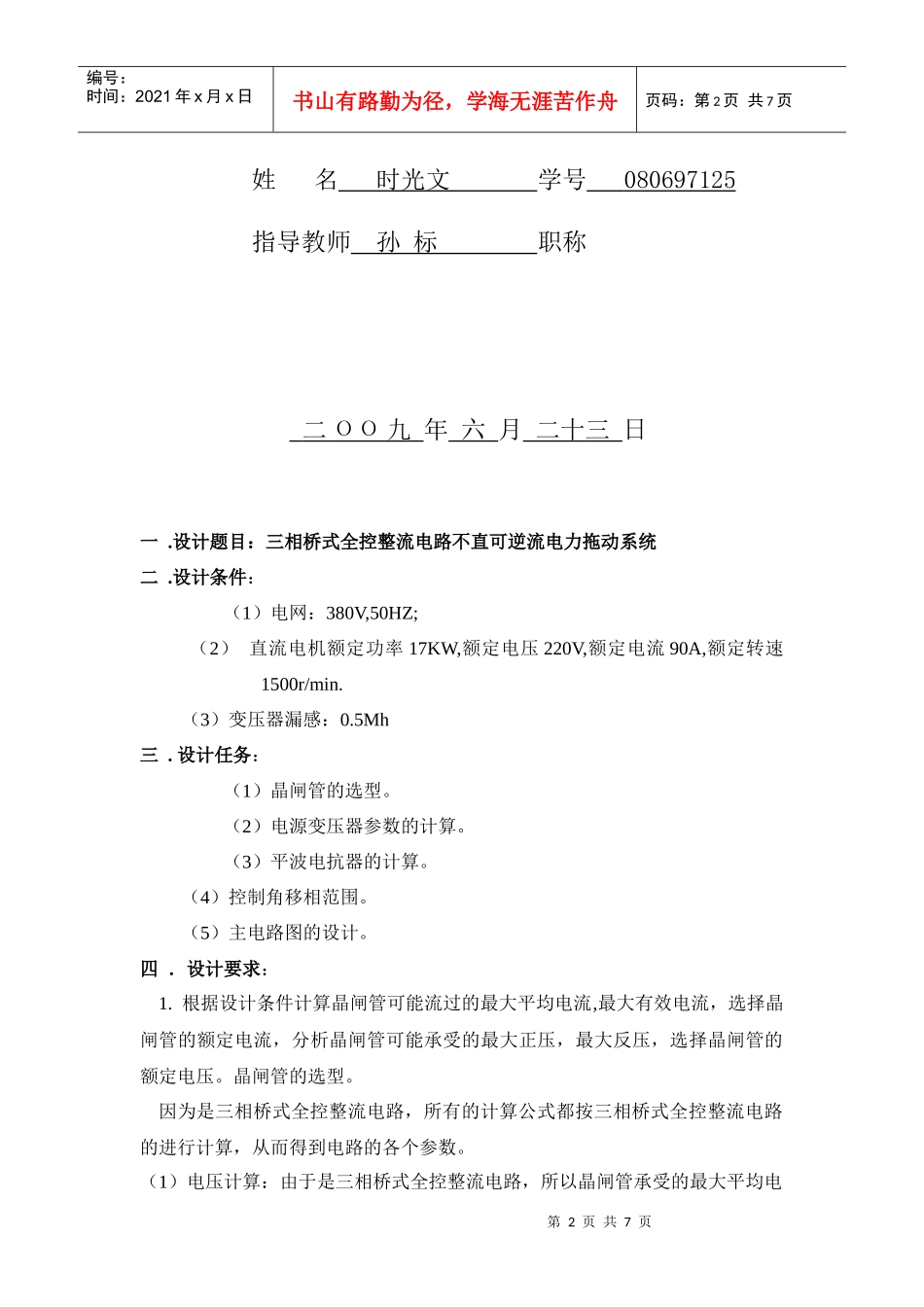

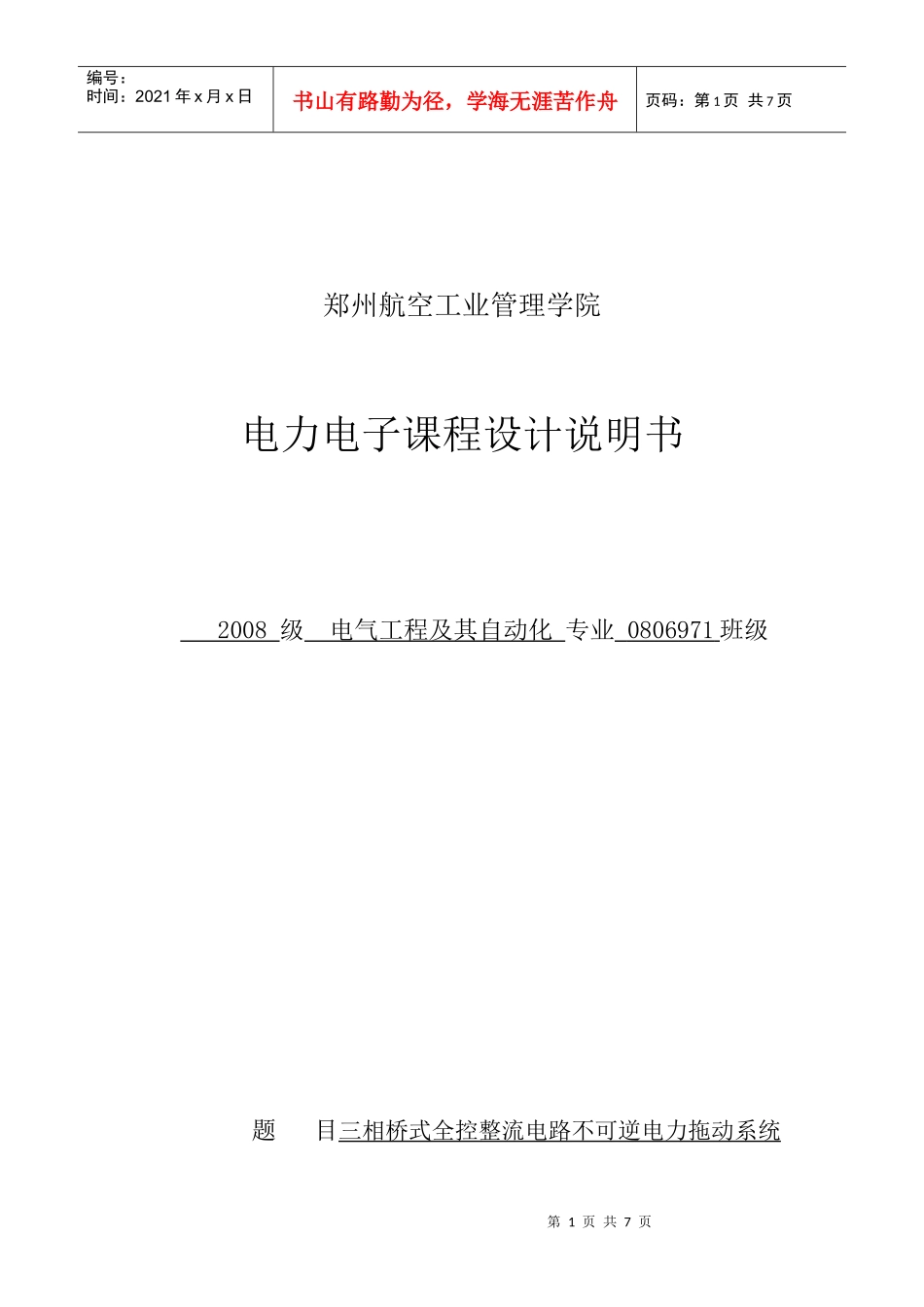

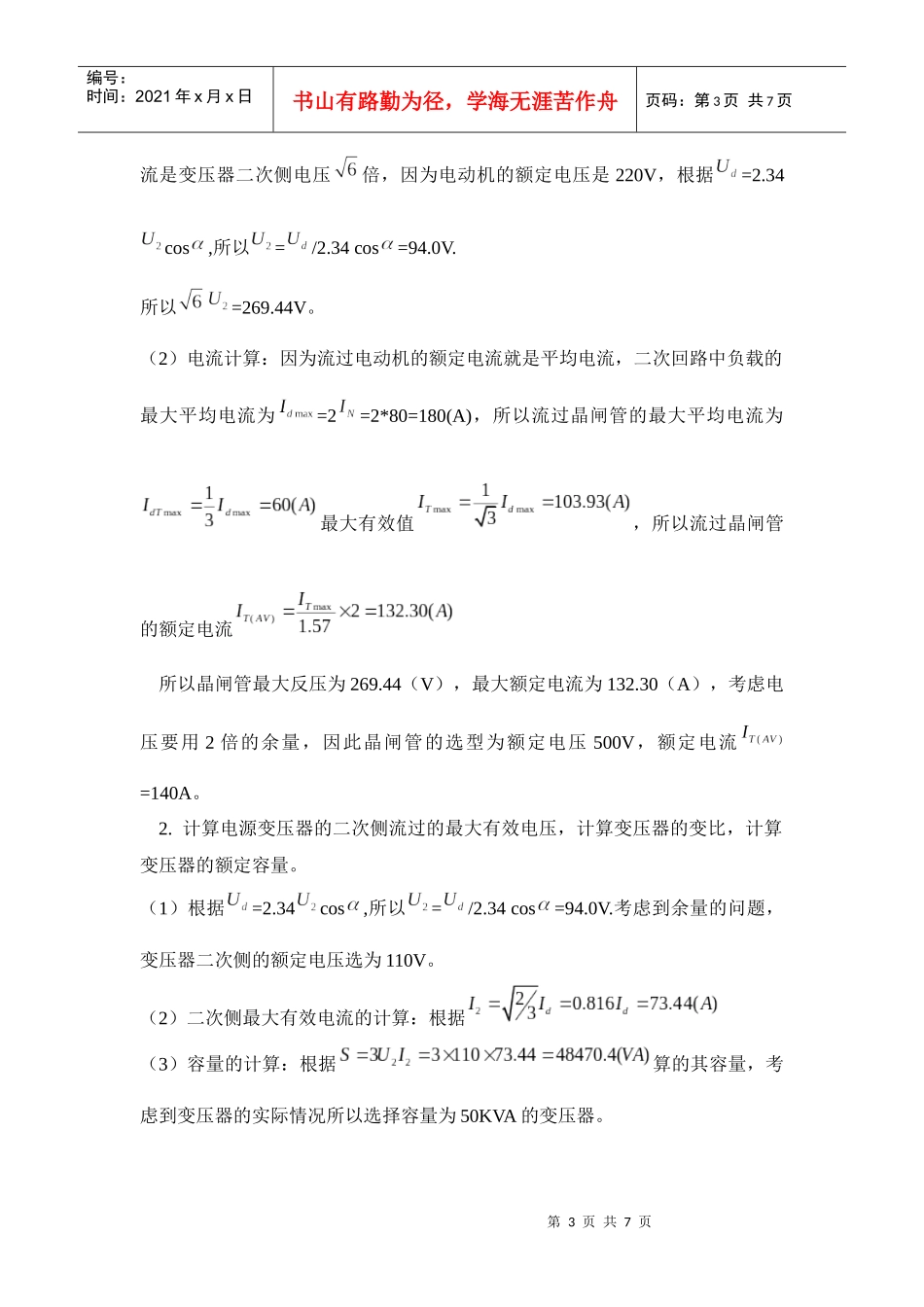

第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页郑州航空工业管理学院电力电子课程设计说明书2008级电气工程及其自动化专业0806971班级题目三相桥式全控整流电路不可逆电力拖动系统第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页姓名时光文学号080697125指导教师孙标职称二ОО九年六月二十三日一.设计题目:三相桥式全控整流电路不直可逆流电力拖动系统二.设计条件:(1)电网:380V,50HZ;(2)直流电机额定功率17KW,额定电压220V,额定电流90A,额定转速1500r/min.(3)变压器漏感:0.5Mh三.设计任务:(1)晶闸管的选型。(2)电源变压器参数的计算。(3)平波电抗器的计算。(4)控制角移相范围。(5)主电路图的设计。四.设计要求:1.根据设计条件计算晶闸管可能流过的最大平均电流,最大有效电流,选择晶闸管的额定电流,分析晶闸管可能承受的最大正压,最大反压,选择晶闸管的额定电压。晶闸管的选型。因为是三相桥式全控整流电路,所有的计算公式都按三相桥式全控整流电路的进行计算,从而得到电路的各个参数。(1)电压计算:由于是三相桥式全控整流电路,所以晶闸管承受的最大平均电第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页流是变压器二次侧电压倍,因为电动机的额定电压是220V,根据=2.34cos,所以=/2.34cos=94.0V.所以=269.44V。(2)电流计算:因为流过电动机的额定电流就是平均电流,二次回路中负载的最大平均电流为=2=2*80=180(A),所以流过晶闸管的最大平均电流为最大有效值,所以流过晶闸管的额定电流所以晶闸管最大反压为269.44(V),最大额定电流为132.30(A),考虑电压要用2倍的余量,因此晶闸管的选型为额定电压500V,额定电流=140A。2.计算电源变压器的二次侧流过的最大有效电压,计算变压器的变比,计算变压器的额定容量。(1)根据=2.34cos,所以=/2.34cos=94.0V.考虑到余量的问题,变压器二次侧的额定电压选为110V。(2)二次侧最大有效电流的计算:根据(3)容量的计算:根据算的其容量,考虑到变压器的实际情况所以选择容量为50KVA的变压器。第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页(4)变比的计算:根据,可以得到变比为n=4:1.(3)计算电流,电压的图形。三相桥式全控整流电路=0时的波形图3.根据电路参数计算平波电抗器的电感值,从而保证电流的连续。为了保证电流的连续,平稳负载电流的脉动,一般在电路中要增加平波电抗器,保证整流电流在较大范围内连续,平波电抗器要选择合适的电感值从而保证电流的连续。至于三相全控桥式整流电动机负载的系统,在电流断续去的最高理想转速为,当负载电流为最小临界值时,为保证电流的连续,电枢回第5页共7页第4页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共7页路中应有的电感量L(mH)的表达式为,最小电流一般取得电动机额定值的(这里取得为),即,代入公式中可以的到L=17(mH)。4.根据设计条件,计算最小逆变角,从而估算出最小控制角,取得控制角的移相范围。为了防止逆变失败,不仅逆变角不能等于零,而且不能太小,必须限制在某一允许的最小角度内。逆变时允许采用的最小角应等于式中,为晶闸管的关断时间折合的电角度;为安全欲量角。晶闸管的关断时间,大的可达200--300m,折算到电角度约。至于重叠角,它随直流平均电流和换相电抗的增加而增大。重叠角与和有关,当电路参数确定后,重叠角就有定值。逆变时要求>,故存在如下关系:。因为是三相桥式全控整流电路,所以每个周期内有6个波头,m=6,将,,的值代入到公式中可得,从而得到>。还需指出的是,在应用晶闸管交流器的可逆直流拖动系统中,由于限制逆变角不得小于第6页共7页第5页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共7页,为此整流控制角也必须不得小于。所以,从而保证电路从整流到逆变时,保证调节总能使交流器输出的最大逆变电压和电枢电动势的最大值相平衡,满足的条件,...
