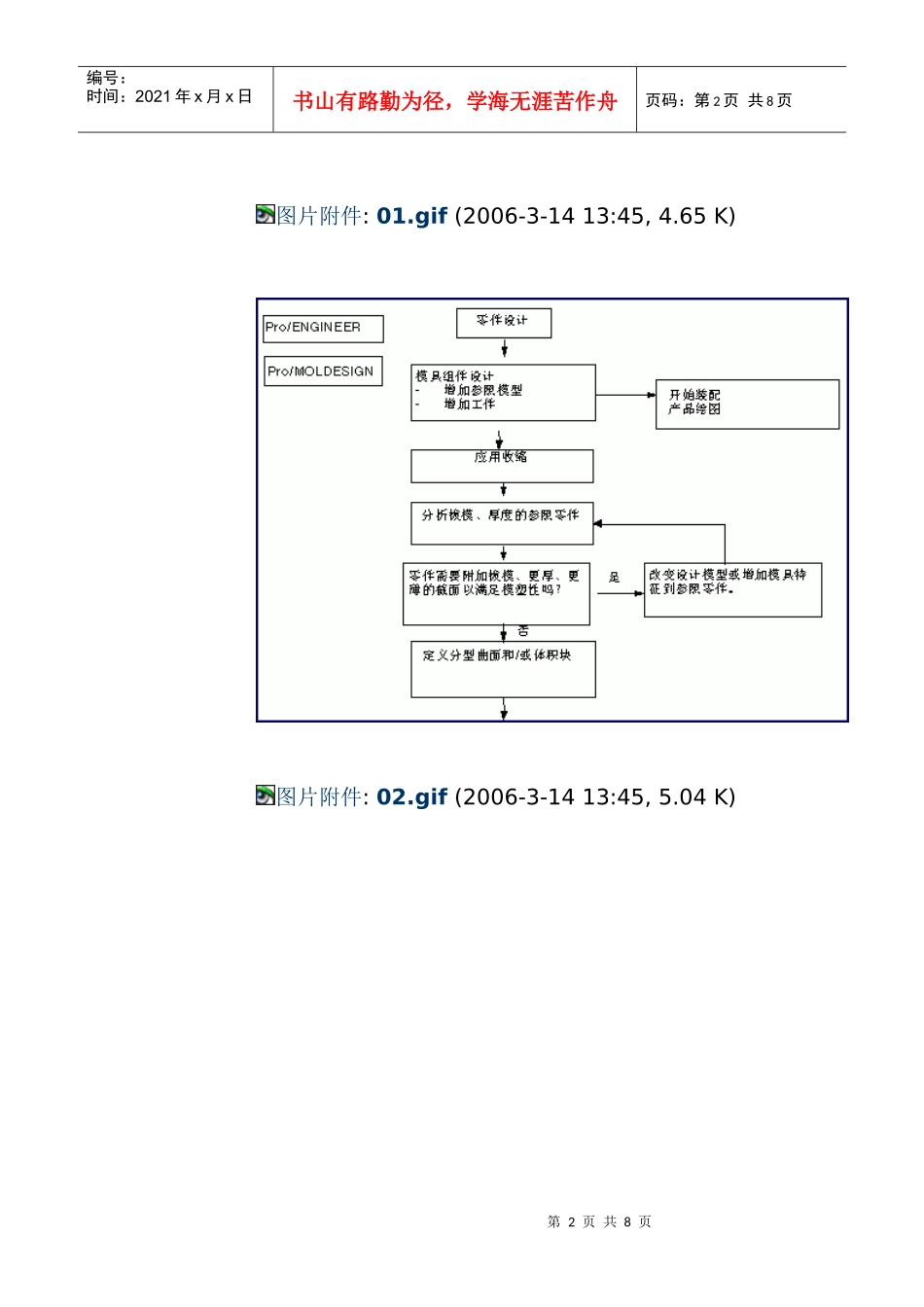

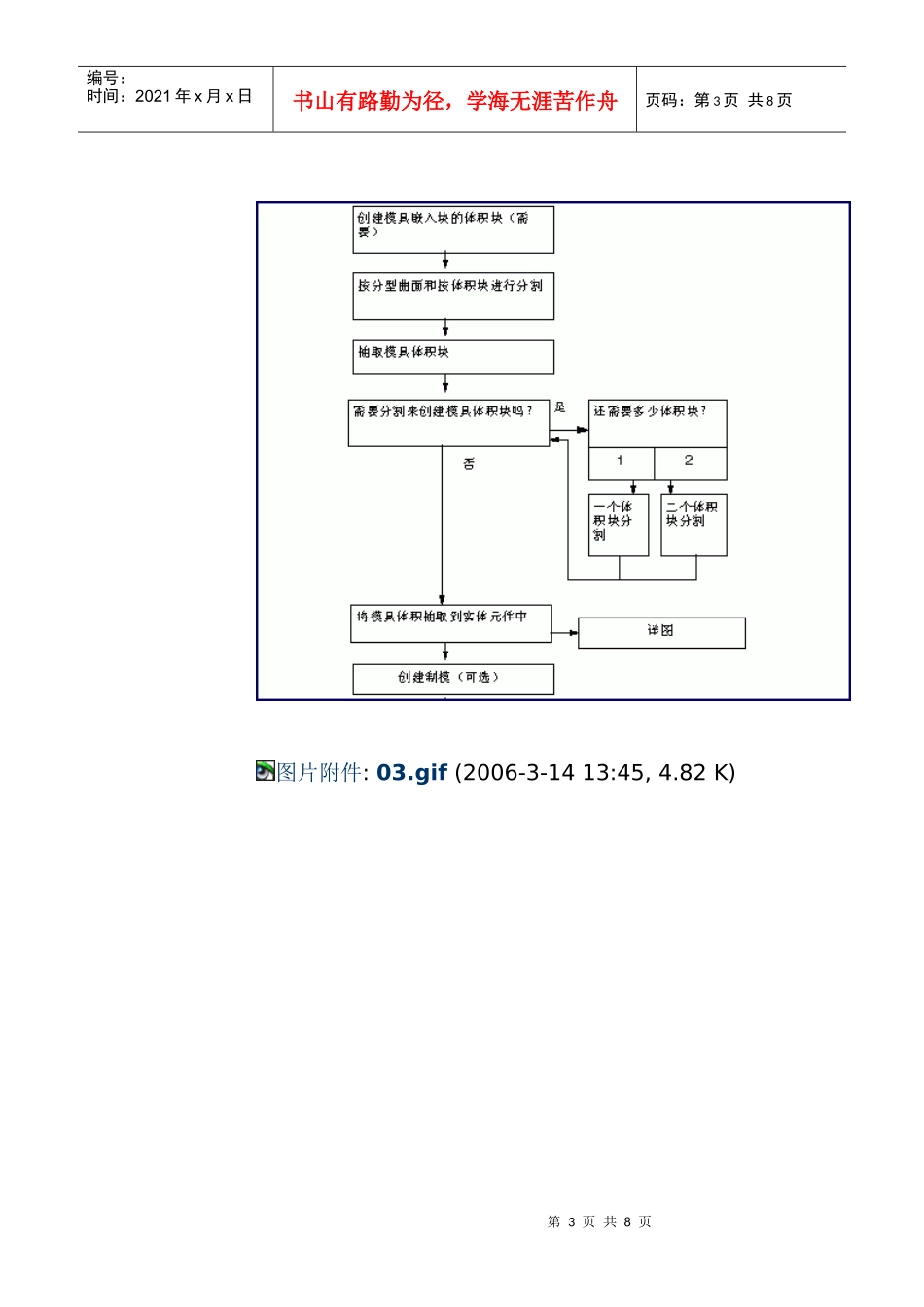

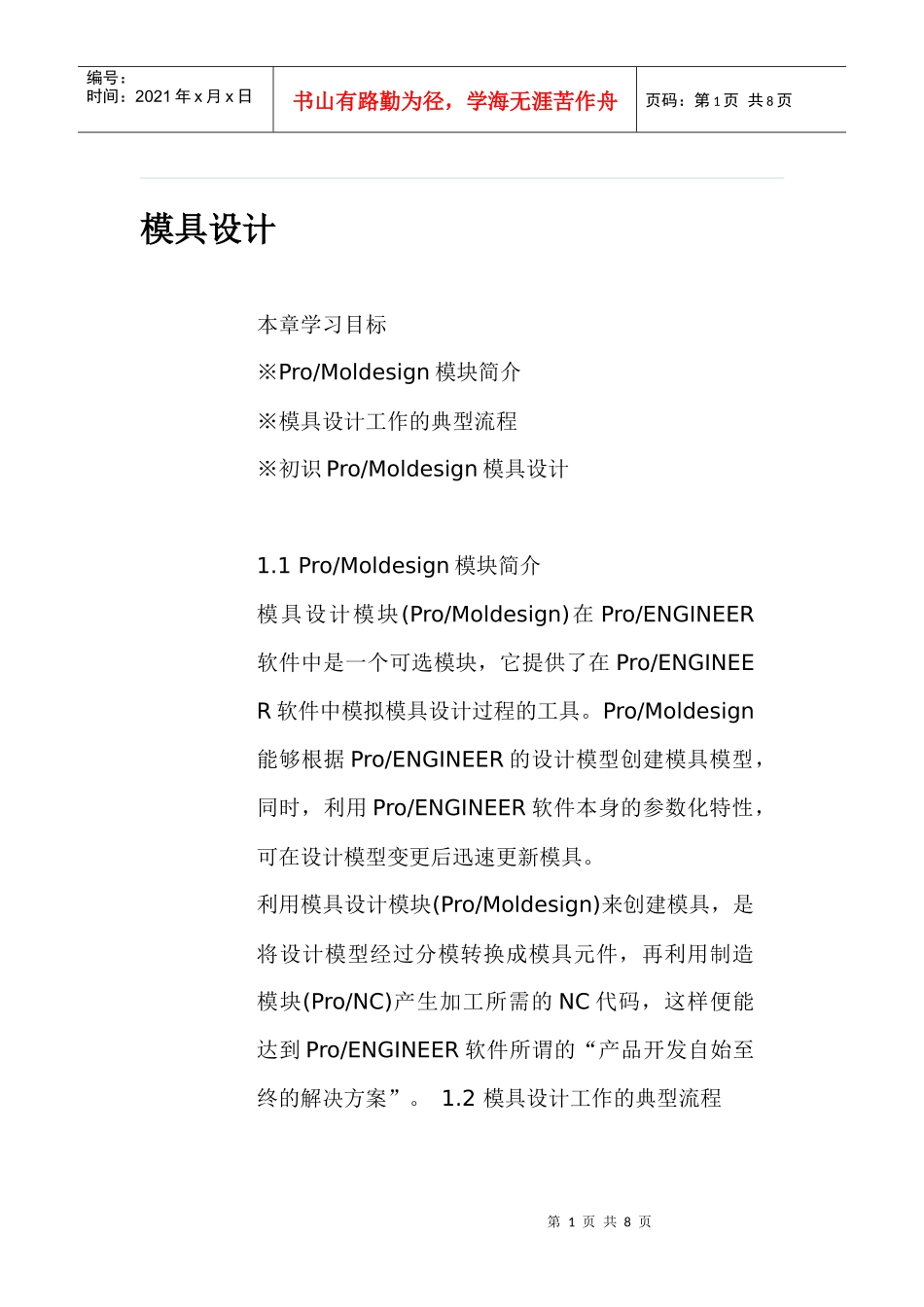

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页模具设计本章学习目标※Pro/Moldesign模块简介※模具设计工作的典型流程※初识Pro/Moldesign模具设计1.1Pro/Moldesign模块简介模具设计模块(Pro/Moldesign)在Pro/ENGINEER软件中是一个可选模块，它提供了在Pro/ENGINEER软件中模拟模具设计过程的工具。Pro/Moldesign能够根据Pro/ENGINEER的设计模型创建模具模型，同时，利用Pro/ENGINEER软件本身的参数化特性，可在设计模型变更后迅速更新模具。利用模具设计模块(Pro/Moldesign)来创建模具，是将设计模型经过分模转换成模具元件，再利用制造模块(Pro/NC)产生加工所需的NC代码，这样便能达到Pro/ENGINEER软件所谓的“产品开发自始至终的解决方案”。1.2模具设计工作的典型流程第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页图片附件:01.gif(2006-3-1413:45,4.65K)图片附件:02.gif(2006-3-1413:45,5.04K)第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页图片附件:03.gif(2006-3-1413:45,4.82K)第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页1.3初识Pro/Moldesign模具设计下面通过一个简单的实例来认识一下Pro/ENGINEER软件的模具设计模块(Pro/Moldesign)。1.3.1设计模型设计模型是实际生产中所要得到的最终产品，也是“模具设计”模块中参照模型的来源。图片附件:04.gif(2006-3-1413:46,11.76K)第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页1.3.2模具模型通过装配或创建参照模型及工件来创建模具模型。参照模型表示要铸造的模型，工件通常表示模具中的动、定模镶件。图片附件:05.gif(2006-3-1413:46,13.48K)1.3.3模型检测模具设计模块是根据Pro/ENGINEER软件提供的设计模型来创建模具模型。在进行模具设计工作前，应该分析设计模型并查看是否有足够的拔模角度和第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页合适的厚度。确保设计模型的正确性，必须针对参照模型进行拔模检测和厚度检测。图片附件:06.gif(2006-3-1413:47,5.05K)1.3.4设置收缩率可以将收缩应用到“模具”模式下的参照模型中，依据应用收缩的方法来增加模型的尺寸；也可以将收缩应用到“零件”模式下的设计模型中。1.3.5创建分型面分型面是一种通过一系列技术来创建的曲面特征，用于分割工件或现有体积块，包括一个或多个参照零件的曲面。第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页图片附件:07.gif(2006-3-1413:47,11K)1.3.6创建模具体积块模具体积块没有实体材料，由位于工件模型中的封闭体积块空间中的曲面组成。通过构造模具体积块来创建模具元件，然后用实体材料填充体积块，将该体积块转换成功能强大的Pro/ENGINEER零件。图片附件:08.gif(2006-3-1413:48,22.88K)第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页1.3.7模具开模模具开模过程的模拟允许检查设计的正确性。依次指定组件中任何成员的开模步骤，便可以模拟模具开模过程并做干涉检查。图片附件:09.gif(2006-3-1413:48,14.76K)
