机械设计课程设计概述(doc 57页)VIP免费

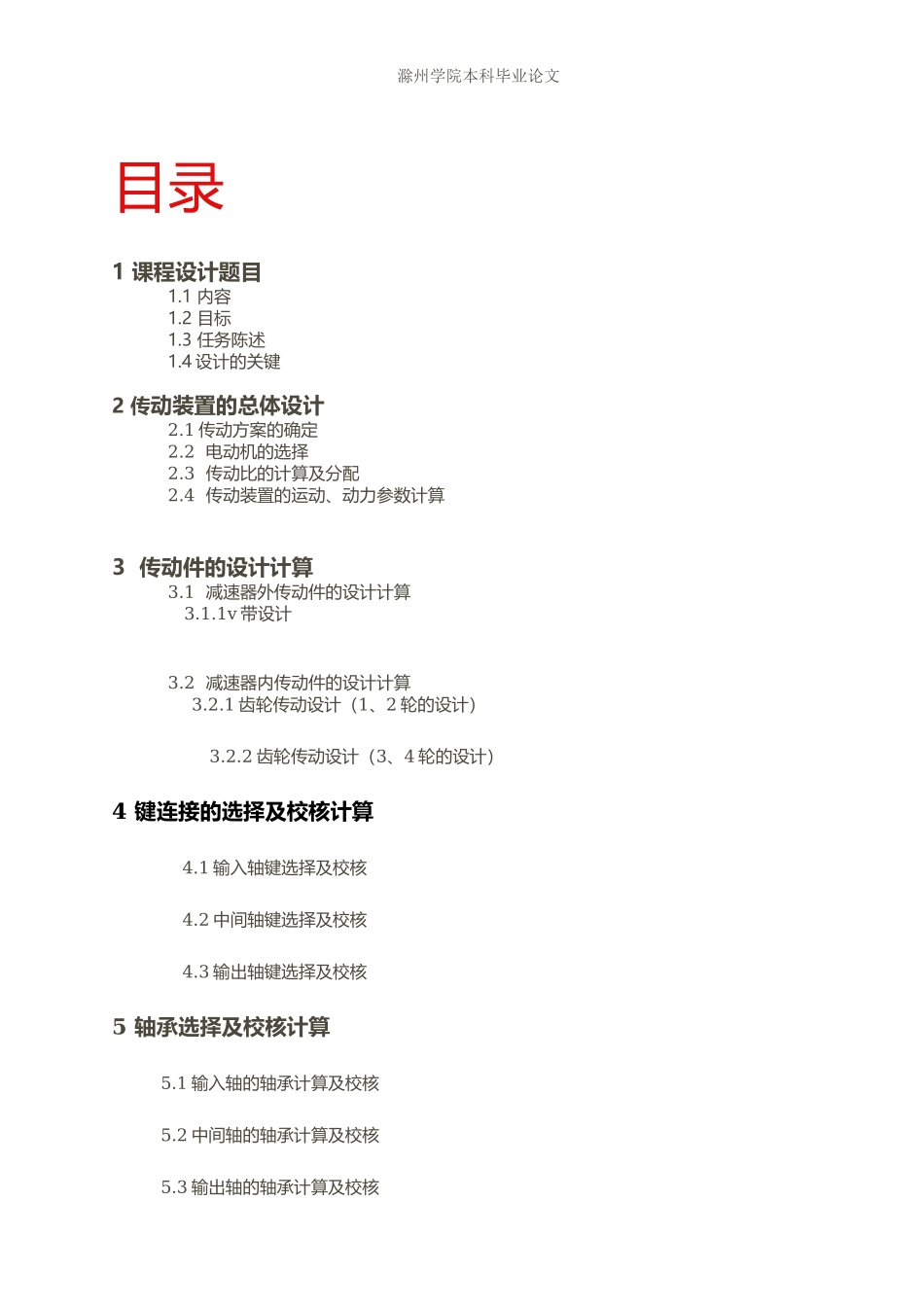

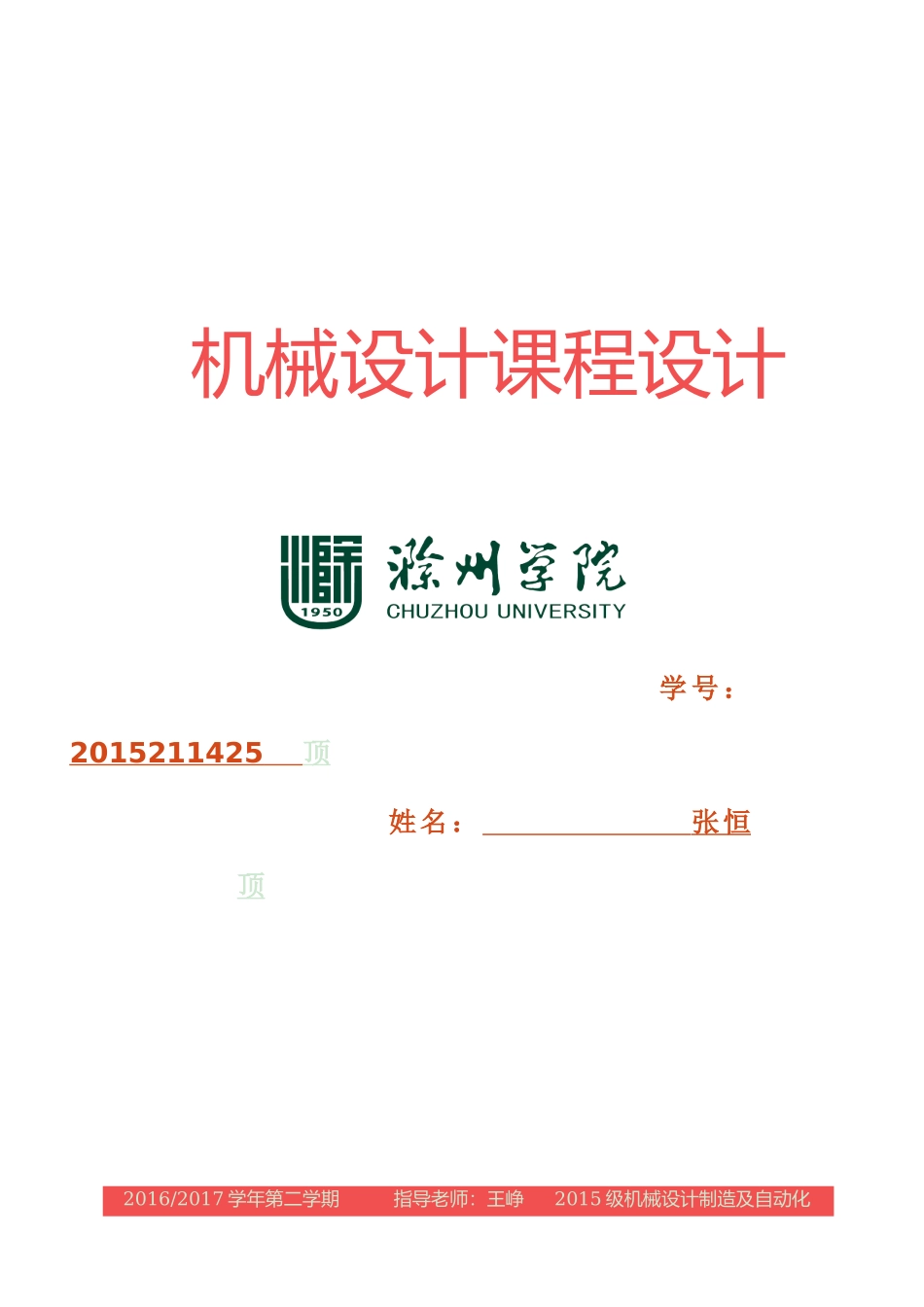

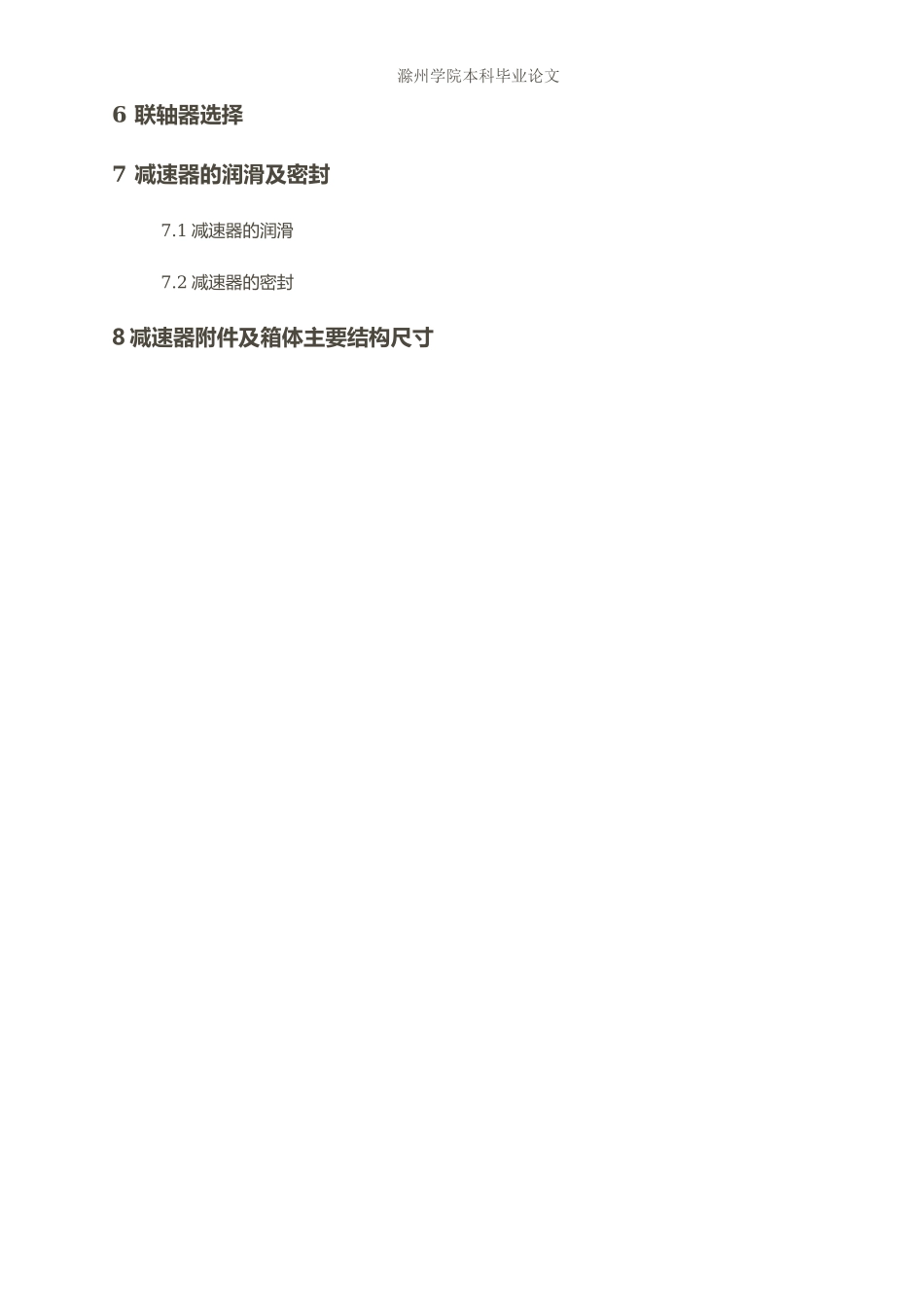

机械设计课程设计2016/2017学年第二学期指导老师：王峥2015级机械设计制造及自动化学号：2015211425顶姓名：张恒顶滁州学院本科毕业论文目录1课程设计题目1.1内容1.2目标1.3任务陈述1.4设计的关键2传动装置的总体设计2.1传动方案的确定2.2电动机的选择2.3传动比的计算及分配2.4传动装置的运动、动力参数计算3传动件的设计计算3.1减速器外传动件的设计计算3.1.1v带设计3.2减速器内传动件的设计计算3.2.1齿轮传动设计（1、2轮的设计）3.2.2齿轮传动设计（3、4轮的设计）4键连接的选择及校核计算4.1输入轴键选择及校核4.2中间轴键选择及校核4.3输出轴键选择及校核5轴承选择及校核计算5.1输入轴的轴承计算及校核5.2中间轴的轴承计算及校核5.3输出轴的轴承计算及校核滁州学院本科毕业论文6联轴器选择7减速器的润滑及密封7.1减速器的润滑7.2减速器的密封8减速器附件及箱体主要结构尺寸第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页1、课程设计题目：设计铸工车间的砂型运输设备。该传送设备的传动系统由电动机、减速器和输送带组成。每日两班制工作，工作期限为10年。已知条件：输送带带轮直径d=300mm，输送带运行速度v=0.69m/s，输送带轴所需拉力F=6000N。1.1内容1.设计二级圆柱齿轮减速器，计算带传动的主要性能参数。2.绘制齿轮减速器的装配图一张；绘制低速轴上的齿轮的传动件的工作图一张；绘制从动轴的零件工作图；绘制减速器箱体的零件工作图一张。3.写出设计计算说明书一份。1.2目标（1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的理论与实际知识去分析和解决机械设计问题的能力。（2）学习机械设计的一般方法，掌握机械设计的一般规律。第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页（3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件工作能力，确定尺寸和掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。（4）学习进行机械设计基础技能的训练，例如：计算，绘图，查阅设计资料和手册，运用标准和规范等。1.3任务陈述1、绘制传动装置装配图一张（A0/A1）；2、绘制传动装置中轴、齿轮零件图各一张(A3)；3、编制设计说明书一份。（字数在8000字左右）1.4设计的关键设计的重中之重在于二级展开式圆柱斜齿轮减速器的设计，需要通过计算减速器内部各种零件的性能参数使其达到规定的强度、刚度要求进而对减速器进行设计。其主要步骤如下：第一步选择原动机第二步分配传动比计算各轴的转速，力矩第三步齿轮传动设计与计算第四步轴的设计与计算第五步联轴器的选择与设计第六步轴承的选择与校核第七步润滑方式选择第八步其它附件如端盖油标等各种附件的选择第九步减速器箱体的设计2传动装置的总体设计2.1传动方案的确定（1）根据工作要求和工作环境，选择展开式二级圆柱直齿轮减速器传动方案。此方案工作可靠、传递效率高、使用维护方便、环境适用性好。（2）为了保护电动机，其输出端选用带式传动，这样一旦减速器出现故障停机，皮带可以打滑，保证电动机的安全。第5页共57页第4页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共57页（3）由于带传动的承载能力较低，传递相同转矩时结构尺寸较大，但传动平稳，能缓冲吸震，因此，应将其布置在高速的一端。（4）直齿圆柱齿轮相对于带传动有一定的冲击，所以放在传动装置的速度低的一端。故该机器包括原传动机、传动装置、工作机三部分组成，而且结构紧凑，匀称、强度和刚性号，便于操作和维修。2.2电动机的选择2.2.1电动机的类型按工作要求和工作条件选用Y系列鼠笼三相异步电动机。其结构为全封闭自扇冷式结构，电压为380V。2.2.2电动机的功率Pω=Fωvω1000ηω(kW)式中：Fω为工作机的阻力，N；vω为工作机的线速度，m/s；ηω为工作机的效率，带式传动机可取ηω=0.96其中：Fω=6000N，vω=0.69m/s，ηw=0.96得Pω=Fωvω1000ηω(kW)=6000...
