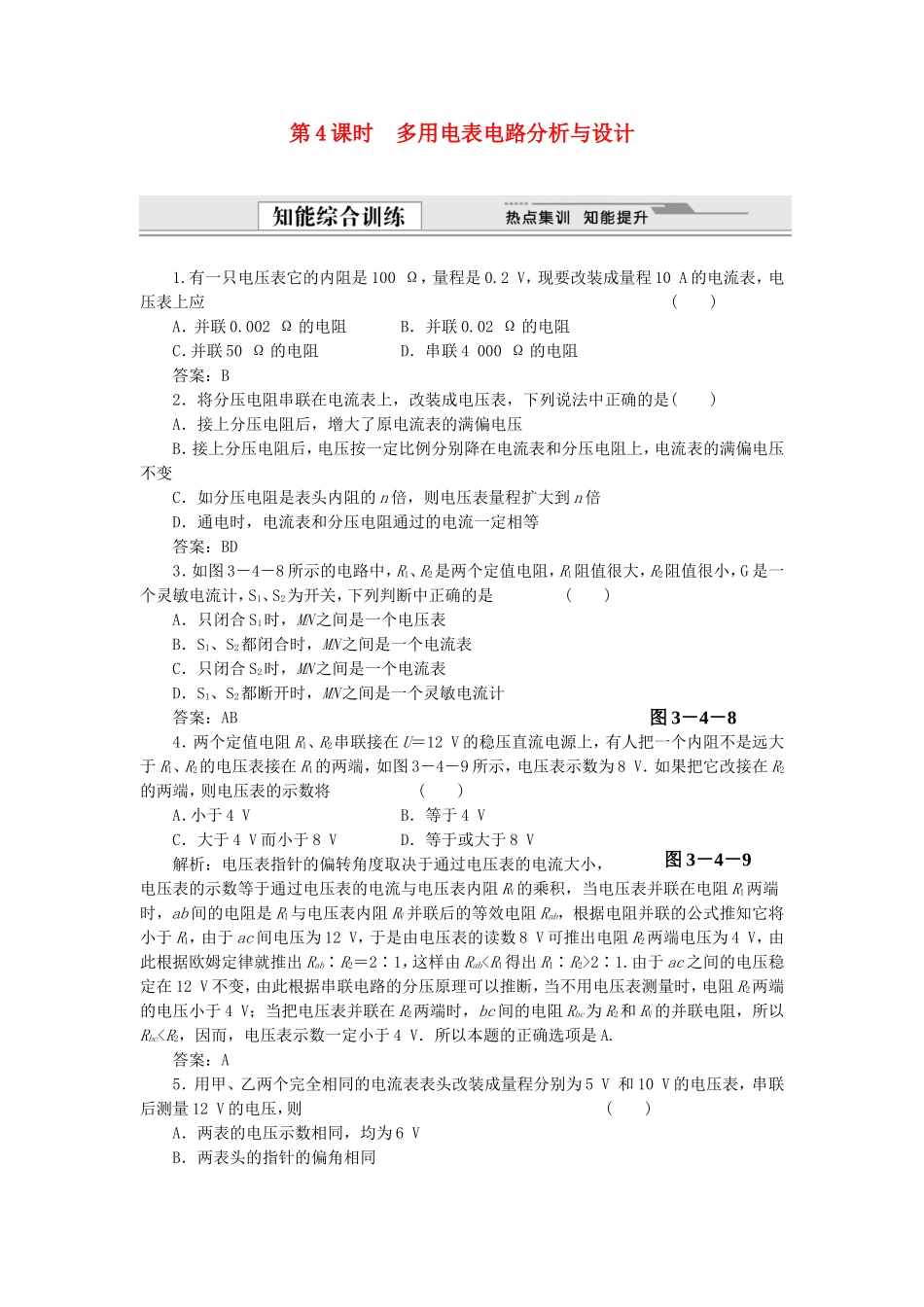

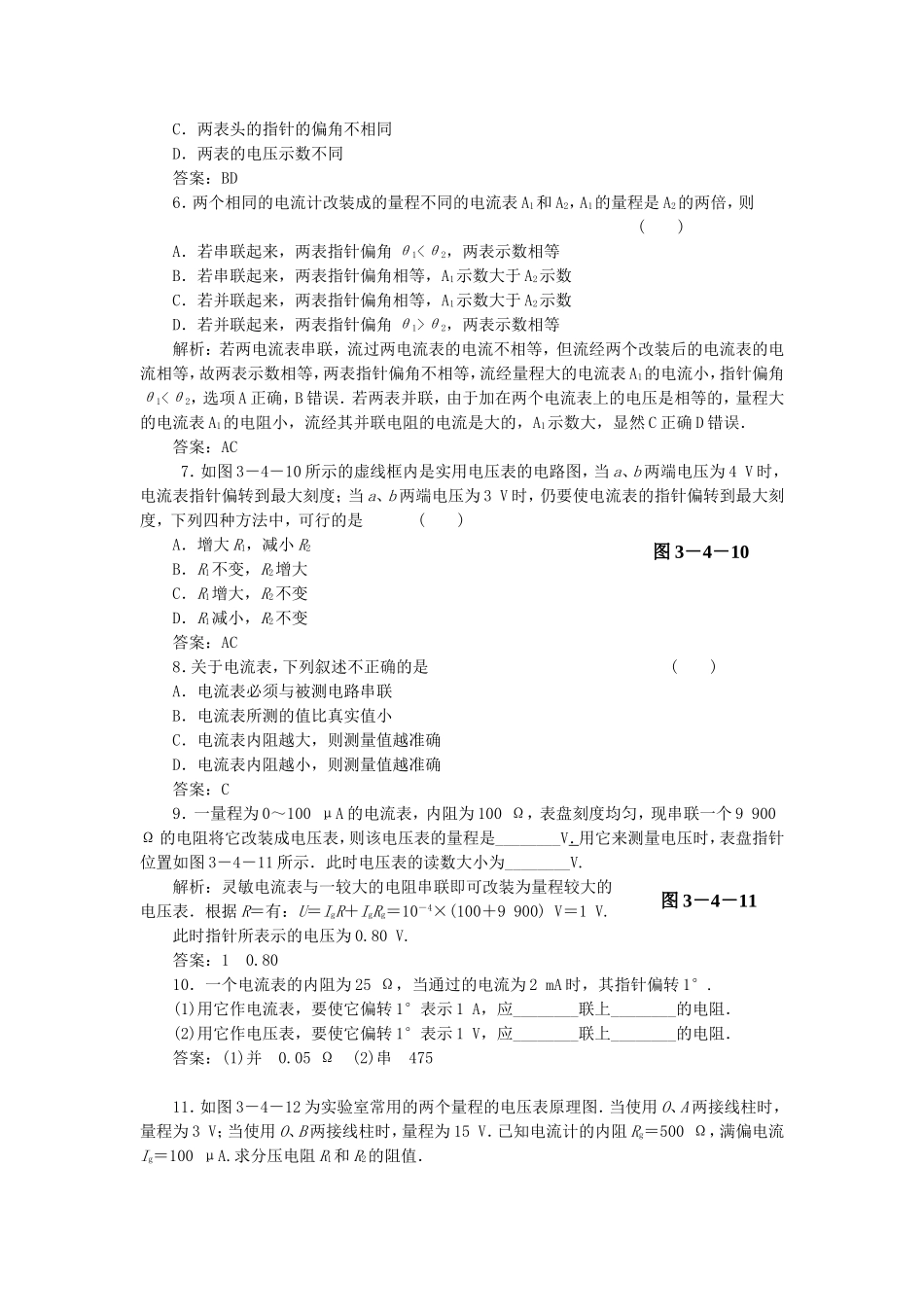

第4课时多用电表电路分析与设计1.有一只电压表它的内阻是100Ω,量程是0.2V,现要改装成量程10A的电流表,电压表上应()A.并联0.002Ω的电阻B.并联0.02Ω的电阻C.并联50Ω的电阻D.串联4000Ω的电阻答案:B2.将分压电阻串联在电流表上,改装成电压表,下列说法中正确的是()A.接上分压电阻后,增大了原电流表的满偏电压B.接上分压电阻后,电压按一定比例分别降在电流表和分压电阻上,电流表的满偏电压不变C.如分压电阻是表头内阻的n倍,则电压表量程扩大到n倍D.通电时,电流表和分压电阻通过的电流一定相等答案:BD3.如图3-4-8所示的电路中,R1、R2是两个定值电阻,R1阻值很大,R2阻值很小,G是一个灵敏电流计,S1、S2为开关,下列判断中正确的是()A.只闭合S1时,MN之间是一个电压表B.S1、S2都闭合时,MN之间是一个电流表C.只闭合S2时,MN之间是一个电流表D.S1、S2都断开时,MN之间是一个灵敏电流计答案:AB4.两个定值电阻R1、R2串联接在U=12V的稳压直流电源上,有人把一个内阻不是远大于R1、R2的电压表接在R1的两端,如图3-4-9所示,电压表示数为8V.如果把它改接在R2的两端,则电压表的示数将()A.小于4VB.等于4VC.大于4V而小于8VD.等于或大于8V解析:电压表指针的偏转角度取决于通过电压表的电流大小,电压表的示数等于通过电压表的电流与电压表内阻RV的乘积,当电压表并联在电阻R1两端时,ab间的电阻是R1与电压表内阻RV并联后的等效电阻Rab,根据电阻并联的公式推知它将小于R1,由于ac间电压为12V,于是由电压表的读数8V可推出电阻R2两端电压为4V,由此根据欧姆定律就推出Rab∶R2=2∶1,这样由Rab2∶1.由于ac之间的电压稳定在12V不变,由此根据串联电路的分压原理可以推断,当不用电压表测量时,电阻R2两端的电压小于4V;当把电压表并联在R2两端时,bc间的电阻Rbc为R2和RV的并联电阻,所以Rbcθ2,两表示数相等解析:若两电流表串联,流过两电流表的电流不相等,但流经两个改装后的电流表的电流相等,故两表示数相等,两表指针偏角不相等,流经量程大的电流表A1的电流小,指针偏角θ1<θ2,选项A正确,B错误.若两表并联,由于加在两个电流表上的电压是相等的,量程大的电流表A1的电阻小,流经其并联电阻的电流是大的,A1示数大,显然C正确D错误.答案:AC7.如图3-4-10所示的虚线框内是实用电压表的电路图,当a、b两端电压为4V时,电流表指针偏转到最大刻度;当a、b两端电压为3V时,仍要使电流表的指针偏转到最大刻度,下列四种方法中,可行的是()A.增大R1,减小R2B.R1不变,R2增大C.R1增大,R2不变D.R1减小,R2不变答案:AC8.关于电流表,下列叙述不正确的是()A.电流表必须与被测电路串联B.电流表所测的值比真实值小C.电流表内阻越大,则测量值越准确D.电流表内阻越小,则测量值越准确答案:C9.一量程为0~100μA的电流表,内阻为100Ω,表盘刻度均匀,现串联一个9900Ω的电阻将它改装成电压表,则该电压表的量程是________V.用它来测量电压时,表盘指针位置如图3-4-11所示.此时电压表的读数大小为________V.解析:灵敏电流表与一较大的电阻串联即可改装为量程较大的电压表.根据R=有:U=IgR+IgRg=10-4×(100+9900)V=1V.此时指针所表示的电压为0.80V.答案:10.8010.一个电流表的内阻为25Ω,当通过的电流为2mA时,其指针偏转1°.(1)用它作电流表,要使它偏转1°表示1A,应________联上________的电阻.(2)用它作电压表,要使它偏转1°表...
