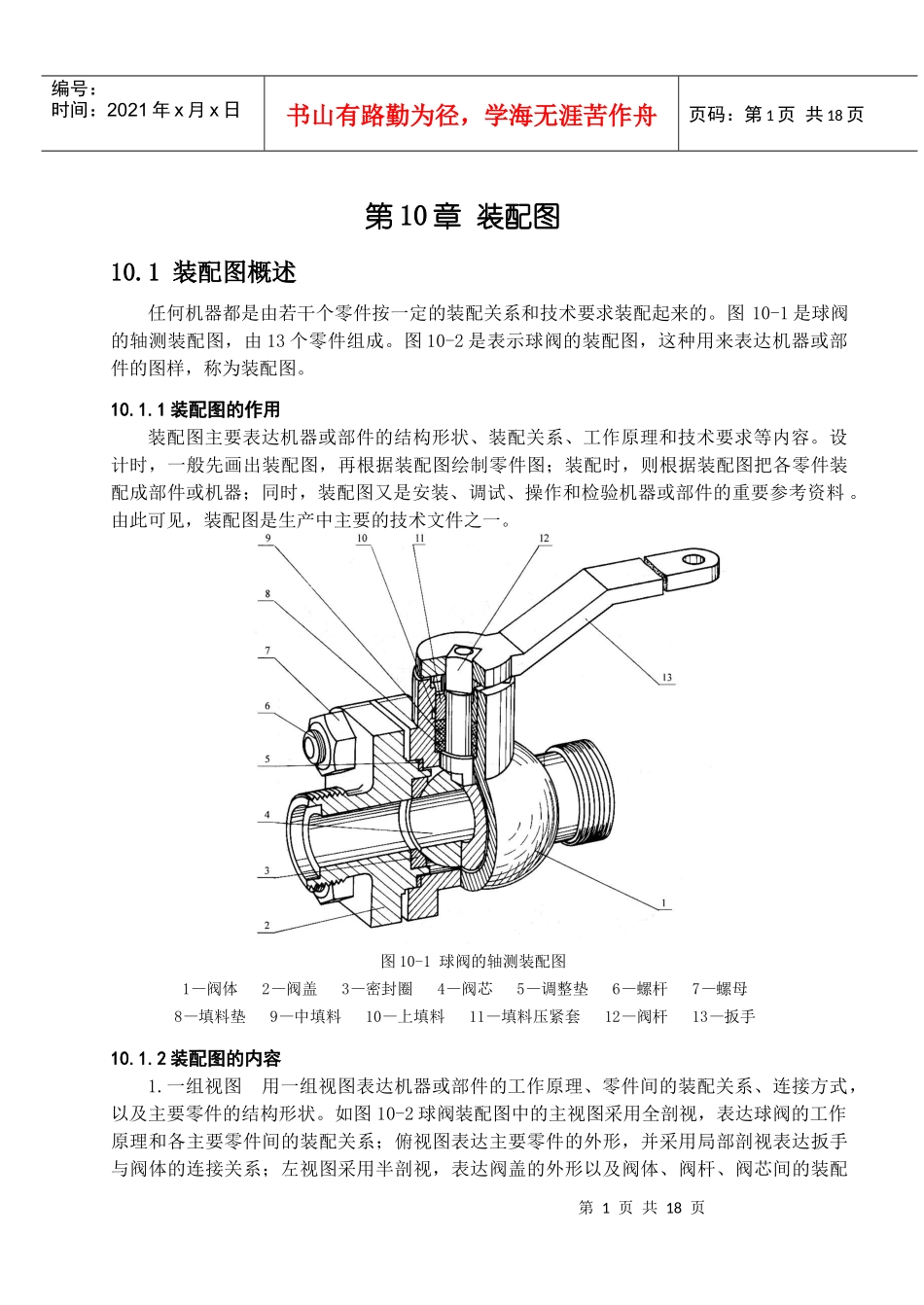

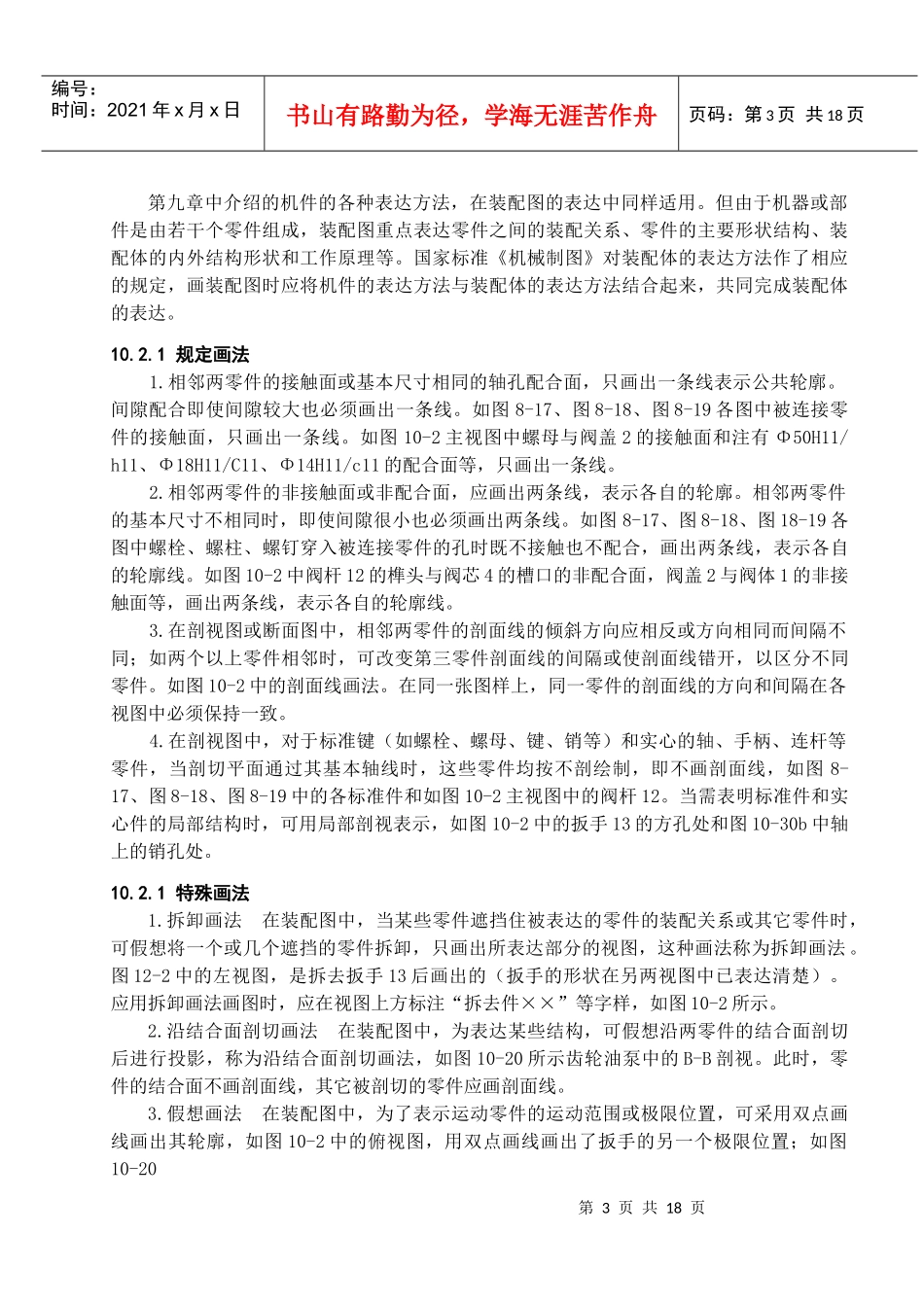

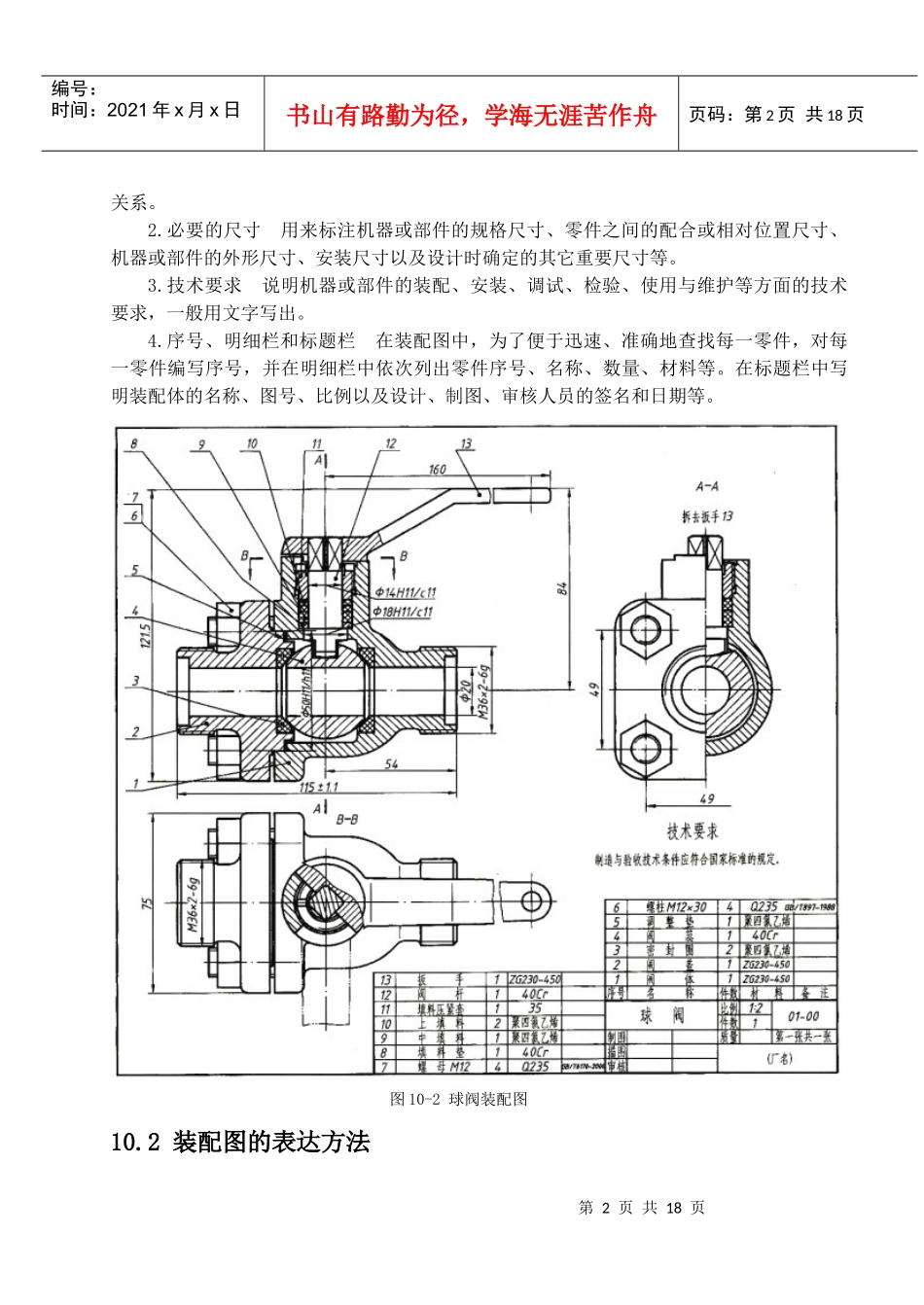

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页第10章装配图10.1装配图概述任何机器都是由若干个零件按一定的装配关系和技术要求装配起来的。图10-1是球阀的轴测装配图，由13个零件组成。图10-2是表示球阀的装配图，这种用来表达机器或部件的图样，称为装配图。10.1.1装配图的作用装配图主要表达机器或部件的结构形状、装配关系、工作原理和技术要求等内容。设计时，一般先画出装配图，再根据装配图绘制零件图；装配时，则根据装配图把各零件装配成部件或机器；同时，装配图又是安装、调试、操作和检验机器或部件的重要参考资料。由此可见，装配图是生产中主要的技术文件之一。图10-1球阀的轴测装配图1—阀体2—阀盖3—密封圈4—阀芯5—调整垫6—螺杆7—螺母8—填料垫9—中填料10—上填料11—填料压紧套12—阀杆13—扳手10.1.2装配图的内容1.一组视图用一组视图表达机器或部件的工作原理、零件间的装配关系、连接方式，以及主要零件的结构形状。如图10-2球阀装配图中的主视图采用全剖视，表达球阀的工作原理和各主要零件间的装配关系；俯视图表达主要零件的外形，并采用局部剖视表达扳手与阀体的连接关系；左视图采用半剖视，表达阀盖的外形以及阀体、阀杆、阀芯间的装配第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页关系。2.必要的尺寸用来标注机器或部件的规格尺寸、零件之间的配合或相对位置尺寸、机器或部件的外形尺寸、安装尺寸以及设计时确定的其它重要尺寸等。3.技术要求说明机器或部件的装配、安装、调试、检验、使用与维护等方面的技术要求，一般用文字写出。4.序号、明细栏和标题栏在装配图中，为了便于迅速、准确地查找每一零件，对每一零件编写序号，并在明细栏中依次列出零件序号、名称、数量、材料等。在标题栏中写明装配体的名称、图号、比例以及设计、制图、审核人员的签名和日期等。图10-2球阀装配图10.2装配图的表达方法第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页第九章中介绍的机件的各种表达方法，在装配图的表达中同样适用。但由于机器或部件是由若干个零件组成，装配图重点表达零件之间的装配关系、零件的主要形状结构、装配体的内外结构形状和工作原理等。国家标准《机械制图》对装配体的表达方法作了相应的规定，画装配图时应将机件的表达方法与装配体的表达方法结合起来，共同完成装配体的表达。10.2.1规定画法1.相邻两零件的接触面或基本尺寸相同的轴孔配合面，只画出一条线表示公共轮廓。间隙配合即使间隙较大也必须画出一条线。如图8-17、图8-18、图8-19各图中被连接零件的接触面，只画出一条线。如图10-2主视图中螺母与阀盖2的接触面和注有Φ50H11/h11、Φ18H11/C11、Φ14H11/c11的配合面等，只画出一条线。2.相邻两零件的非接触面或非配合面，应画出两条线，表示各自的轮廓。相邻两零件的基本尺寸不相同时，即使间隙很小也必须画出两条线。如图8-17、图8-18、图18-19各图中螺栓、螺柱、螺钉穿入被连接零件的孔时既不接触也不配合，画出两条线，表示各自的轮廓线。如图10-2中阀杆12的榫头与阀芯4的槽口的非配合面，阀盖2与阀体1的非接触面等，画出两条线，表示各自的轮廓线。3.在剖视图或断面图中，相邻两零件的剖面线的倾斜方向应相反或方向相同而间隔不同；如两个以上零件相邻时，可改变第三零件剖面线的间隔或使剖面线错开，以区分不同零件。如图10-2中的剖面线画法。在同一张图样上，同一零件的剖面线的方向和间隔在各视图中必须保持一致。4.在剖视图中，对于标准键（如螺栓、螺母、键、销等）和实心的轴、手柄、连杆等零件，当剖切平面通过其基本轴线时，这些零件均按不剖绘制，即不画剖面线，如图8-17、图8-18、图8-19中的各标准件和如图10-2主视图中的阀杆12。当需表明标准件和实心件的局部结构时，可用局部剖视表示，如图10-2中的扳手13的方孔处和图10-30b中轴上的销孔处。10.2.1特殊画法1.拆卸画法在装配图中，当某些零件遮挡住被表达的零件的装配关系或其它零件时，可假想将一个或几个遮...
