永嘉原厂VK1640B是LED数显驱动芯片,发光二极管显示驱动IC,8段12位共阴12段8位共阳VIP免费

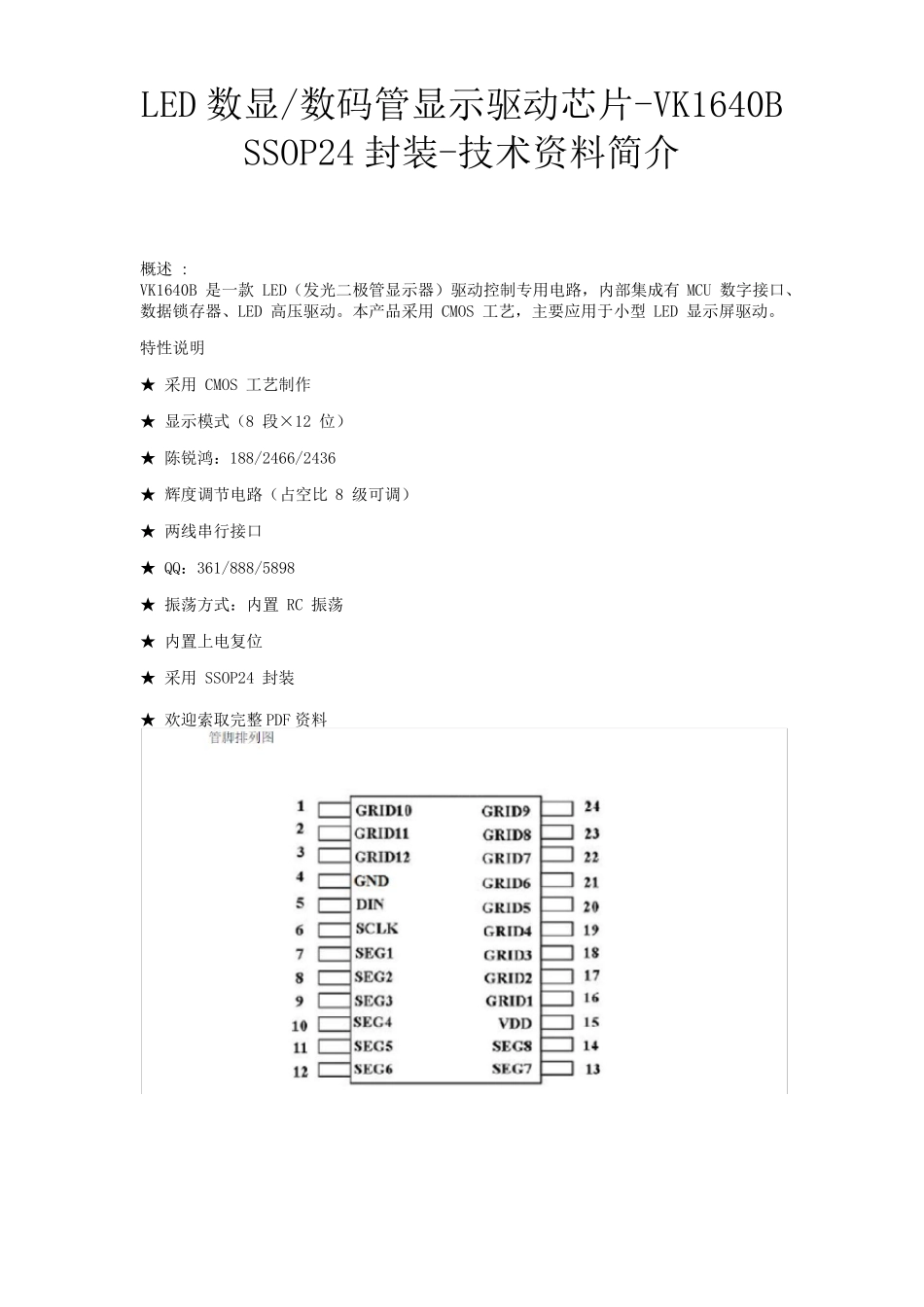

永嘉原厂VK1640B是LED数显驱动芯片,发光二极管显示驱动IC,8段12位共阴12段8位共阳_第1页
1/10

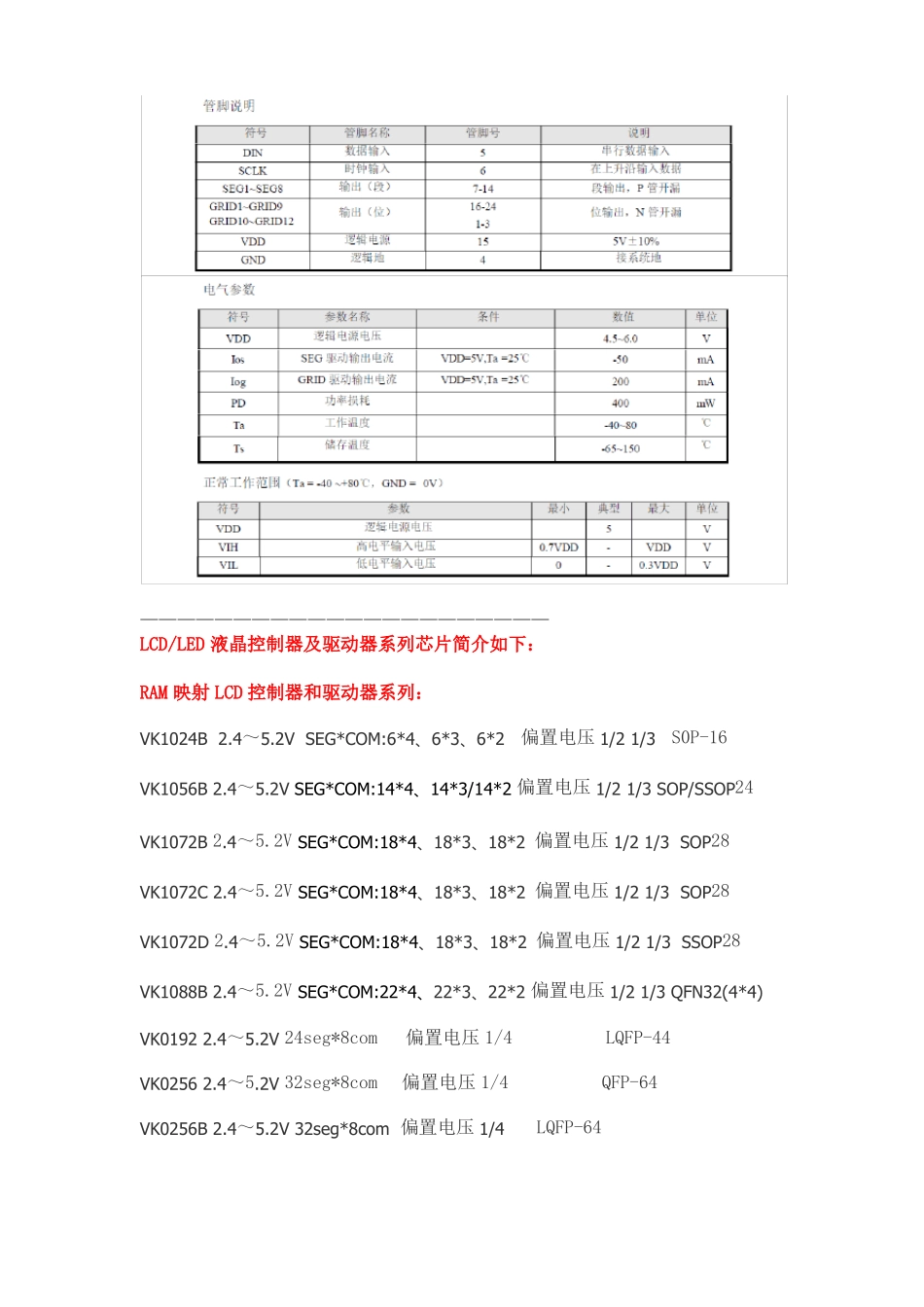

永嘉原厂VK1640B是LED数显驱动芯片,发光二极管显示驱动IC,8段12位共阴12段8位共阳_第2页
2/10

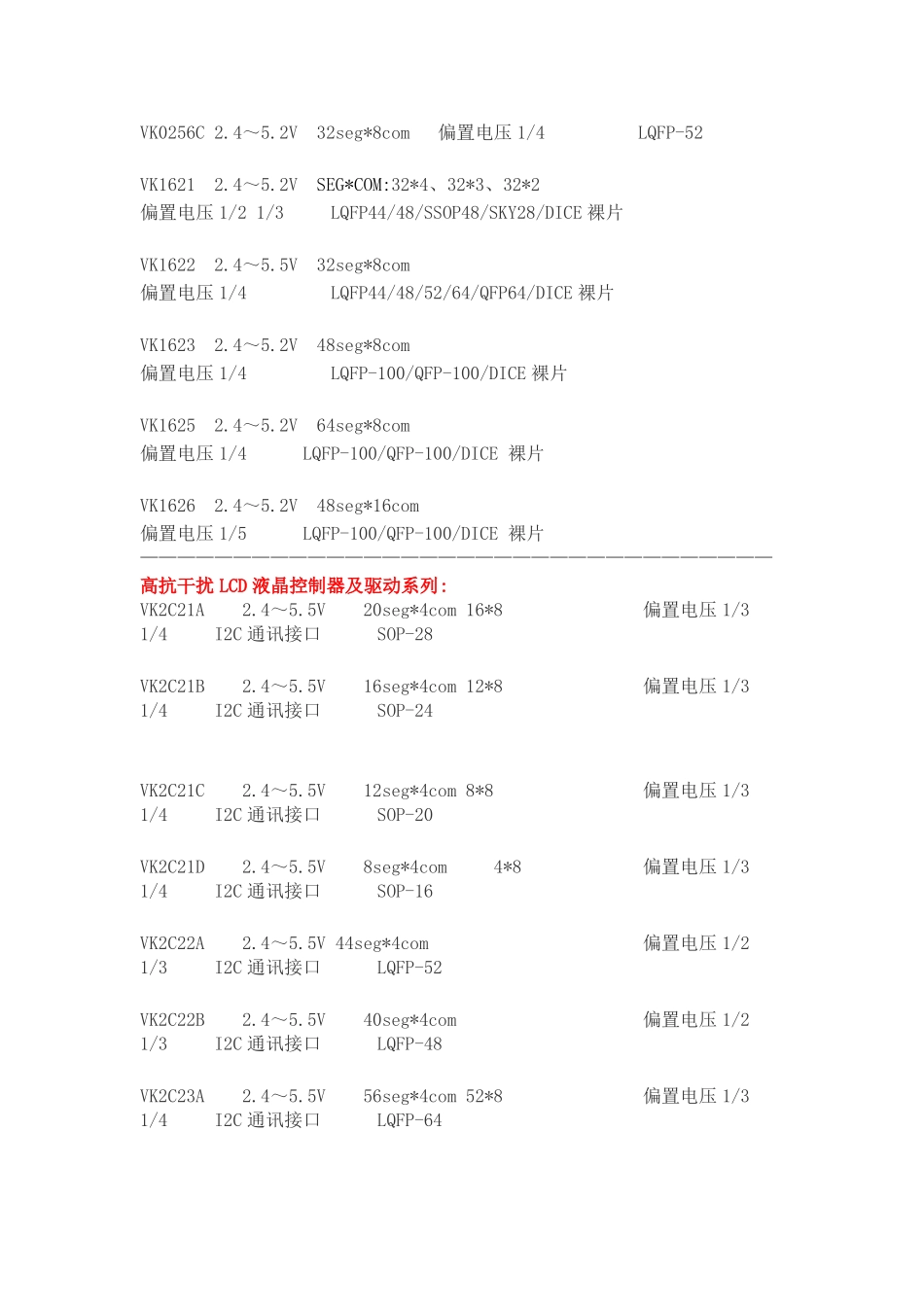

永嘉原厂VK1640B是LED数显驱动芯片,发光二极管显示驱动IC,8段12位共阴12段8位共阳_第3页
3/10
LED数显/数码管显示驱动芯片-VK1640BSSOP24封装-技术资料简介概述:VK1640B是一款LED(发光二极管显示器)驱动控制专用电路,内部集成有MCU数字接口、数据锁存器、LED高压驱动。本产品采用CMOS工艺,主要应用于小型LED显示屏驱动。特性说明★采用CMOS工艺制作★显示模式(8段×12位)★陈锐鸿:188/2466/2436★辉度调节电路(占空比8级可调)★两线串行接口★QQ:361/888/5898★振荡方式:内置RC振荡★内置上电复位★采用SSOP24封装★欢迎索取完整PDF资料——————————————————————LCD/LED液晶控制器及驱动器系列芯片简介如下:RAM映射LCD控制器和驱动器系列:VK1024B2.4~5.2VSEG*COM:6*4、6*3、6*2偏置电压1/21/3S0P-16VK1056B2.4~5.2VSEG*COM:14*4、14*3/14*2偏置电压1/21/3SOP/SSOP24VK1072B2.4~5.2VSEG*COM:18*4、18*3、18*2偏置电压1/21/3SOP28VK1072C2.4~5.2VSEG*COM:18*4、18*3、18*2偏置电压1/21/3SOP28VK1072D2.4~5.2VSEG*COM:18*4、18*3、18*2偏置电压1/21/3SSOP28VK1088B2.4~5.2VSEG*COM:22*4、22*3、22*2偏置电压1/21/3QFN32(4*4)VK01922.4~5.2V24seg*8com偏置电压1/4LQFP-44VK02562.4~5.2V32seg*8com偏置电压1/4QFP-64VK0256B2.4~5.2V32seg*8com偏置电压1/4LQFP-64VK0256C2.4~5.2V32seg*8com偏置电压1/4LQFP-52VK16212.4~5.2VSEG*COM:32*4、32*3、32*2偏置电压1/21/3LQFP44/48/SSOP48/SKY28/DICE裸片VK16222.4~5.5V32seg*8com偏置电压1/4LQFP44/48/52/64/QFP64/DICE裸片VK16232.4~5.2V48seg*8com偏置电压1/4LQFP-100/QFP-100/DICE裸片VK16252.4~5.2V64seg*8com偏置电压1/4LQFP-100/QFP-100/DICE裸片VK16262.4~5.2V48seg*16com偏置电压1/5LQFP-100/QFP-100/DICE裸片——————————————————————————————————高抗干扰LCD液晶控制器及驱动系列:VK2C21A2.4~5.5V20seg*4com16*8偏置电压1/31/4I2C通讯接口SOP-28VK2C21B2.4~5.5V16seg*4com12*8偏置电压1/31/4I2C通讯接口SOP-24VK2C21C2.4~5.5V12seg*4com8*8偏置电压1/31/4I2C通讯接口SOP-20VK2C21D2.4~5.5V8seg*4com4*8偏置电压1/31/4I2C通讯接口SOP-16VK2C22A2.4~5.5V44seg*4com偏置电压1/21/3I2C通讯接口LQFP-52VK2C22B2.4~5.5V40seg*4com偏置电压1/21/3I2C通讯接口LQFP-48VK2C23A2.4~5.5V56seg*4com52*8偏置电压1/31/4I2C通讯接口LQFP-64VK2C23B2.4~5.5V36seg*8com偏置电压1/31/4I2C通讯接口LQFP-48VK2C242.4~5.5V72seg*4com68*860*16偏置电压1/31/41/5I2C通讯接口LQFP-80超低功耗LCD液晶控制器及驱动系列:VKL0602.5~5.5V15seg*4com偏置电压1/21/3I2C通讯接口SSOP-24VKL1282.5~5.5V32seg*4com偏置电压1/21/3I2C通讯接口LQFP-44VKL144A2.5~5.5V36seg*4com偏置电压1/21/3I2C通讯接口TSSOP-48VKL144B2.5~5.5V36seg*4com偏置电压1/21/3I2C通讯接口QFN48L(6MM*6MM)静态显示LCD液晶控制器及驱动系列:VKS1182.4~5.2V118seg*2com偏置电压--4线通讯接口LQFP-128VKS2322.4~5.2V116seg*2com偏置电压1/11/24线通讯接口LQFP-128内存映射的LED控制器及驱动器VK1628---通讯接口:STb/CLK/DIO电源电压:5V(4.5~5.5V)驱动点阵:70/52共阴驱动:10段7位/13段4位共阳驱动:7段10位按键:10x2封装SOP28VK1629---通讯接口:STb/CLK/DIN/DOUT电源电压:5V(4.5~5.5V)驱动点阵:128共阴驱动:16段8位共阳驱动:8段16位按键:8x4封装QFP44VK1629A---通讯接口:STb/CLK/DIO电源电压:5V(4.5~5.5V)驱动点阵:128共阴驱动:16段8位共阳驱动:8段16位按键:---封装SOP32VK1629B---通讯接口:STb/CLK/DIO电源电压:5V(4.5~5.5V)驱动点阵:112共阴驱动:14段8位共阳驱动:8段14位按键:8x2封装SOP32VK1629C---通讯接口:STb/CLK/DIO电源电压:5V(4.5~5.5V)驱动点阵:120共阴驱动:15段8位共阳驱动:8段15位按键:8x1封装SOP32VK1629D---通讯接口:STb/CLK/DIO电源电压:5V(4.5~5.5V)驱动点阵:96共阴驱动:12段8位共阳驱动:8段12位按键:8x4封装SOP32VK1640---通讯接口:CLK/DIN电源电压:5V(4.5~5.5V)驱动点阵:128共阴驱动:8段16位共阳驱动:16段8位按键:---封装SOP28VK1640A---通讯接口:CLK/DIN电源电...
