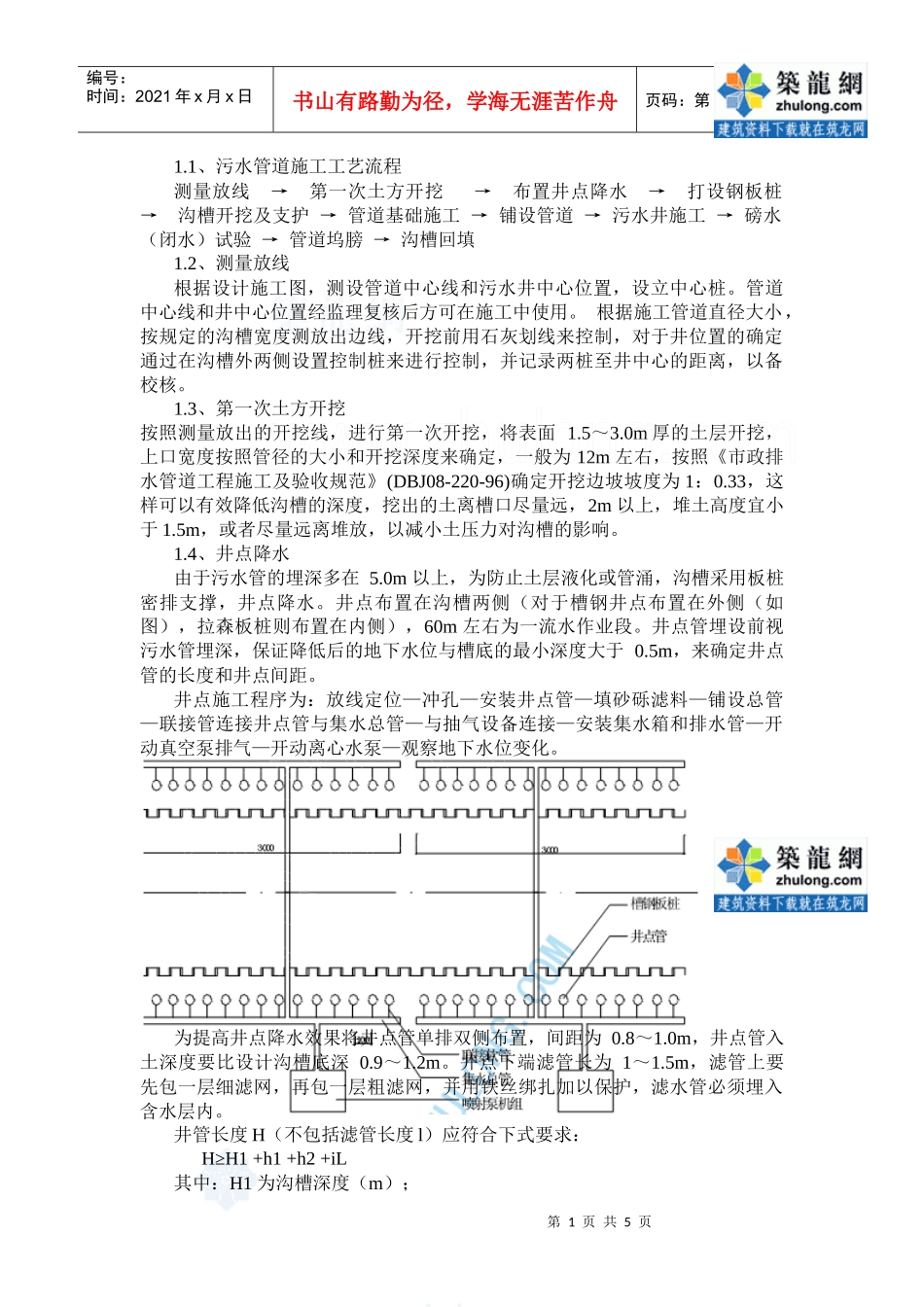

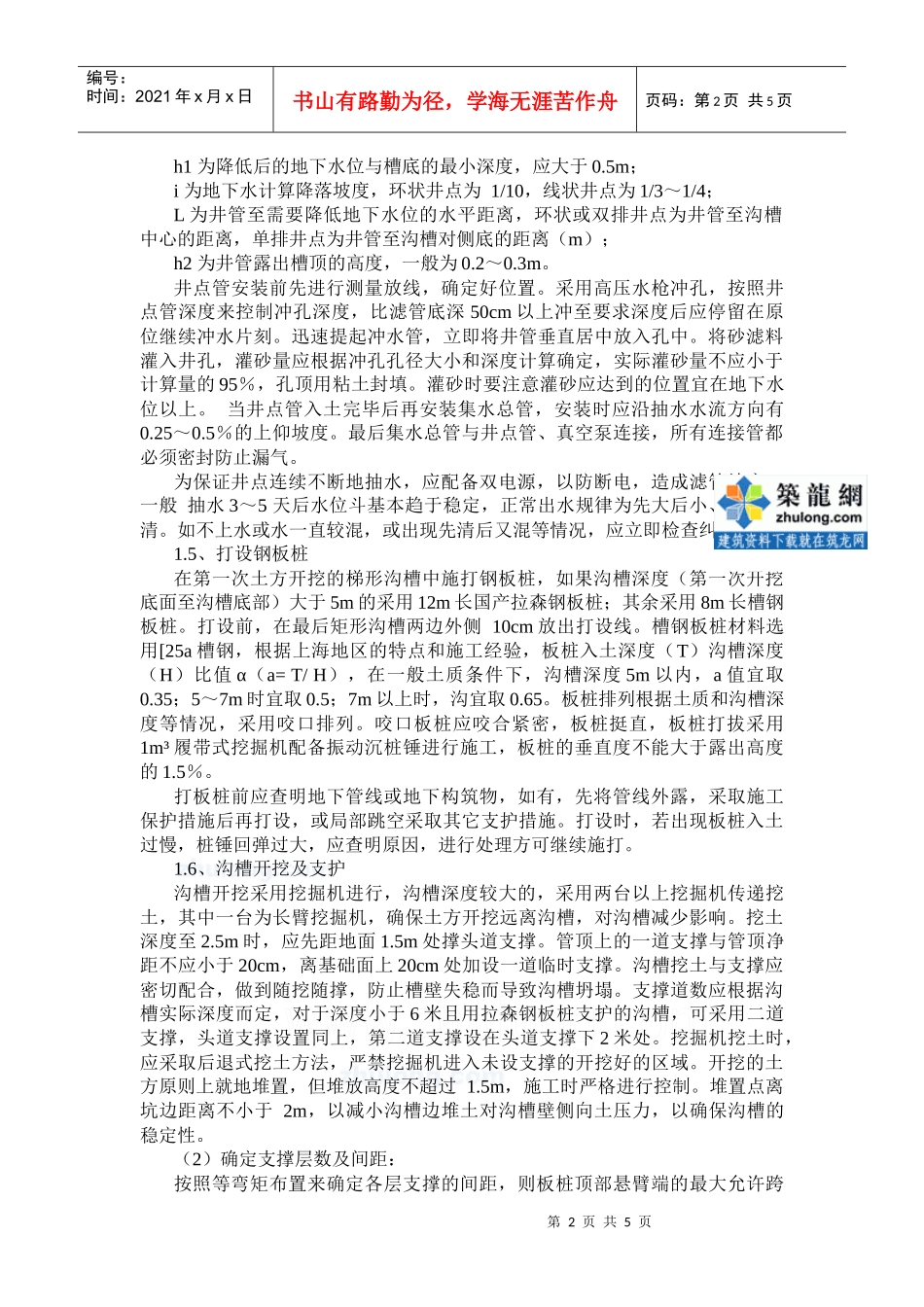

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页1.1、污水管道施工工艺流程测量放线→第一次土方开挖→布置井点降水→打设钢板桩→沟槽开挖及支护→管道基础施工→铺设管道→污水井施工→磅水（闭水）试验→管道坞膀→沟槽回填1.2、测量放线根据设计施工图，测设管道中心线和污水井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。1.3、第一次土方开挖按照测量放出的开挖线，进行第一次开挖，将表面1.5～3.0m厚的土层开挖，上口宽度按照管径的大小和开挖深度来确定，一般为12m左右，按照《市政排水管道工程施工及验收规范》(DBJ08-220-96)确定开挖边坡坡度为1：0.33，这样可以有效降低沟槽的深度，挖出的土离槽口尽量远，2m以上，堆土高度宜小于1.5m，或者尽量远离堆放，以减小土压力对沟槽的影响。1.4、井点降水由于污水管的埋深多在5.0m以上，为防止土层液化或管涌，沟槽采用板桩密排支撑，井点降水。井点布置在沟槽两侧（对于槽钢井点布置在外侧（如图），拉森板桩则布置在内侧），60m左右为一流水作业段。井点管埋设前视污水管埋深，保证降低后的地下水位与槽底的最小深度大于0.5m，来确定井点管的长度和井点间距。井点施工程序为：放线定位—冲孔—安装井点管—填砂砾滤料—铺设总管—联接管连接井点管与集水总管—与抽气设备连接—安装集水箱和排水管—开动真空泵排气—开动离心水泵—观察地下水位变化。为提高井点降水效果将井点管单排双侧布置，间距为0.8～1.0m，井点管入土深度要比设计沟槽底深0.9～1.2m。井点下端滤管长为1～1.5m，滤管上要先包一层细滤网，再包一层粗滤网，并用铁丝绑扎加以保护，滤水管必须埋入含水层内。井管长度H（不包括滤管长度l）应符合下式要求：H≥H1+h1+h2+iL其中：H1为沟槽深度（m）；第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页h1为降低后的地下水位与槽底的最小深度，应大于0.5m；i为地下水计算降落坡度，环状井点为1/10，线状井点为1/3～1/4；L为井管至需要降低地下水位的水平距离，环状或双排井点为井管至沟槽中心的距离，单排井点为井管至沟槽对侧底的距离（m）；h2为井管露出槽顶的高度，一般为0.2～0.3m。井点管安装前先进行测量放线，确定好位置。采用高压水枪冲孔，按照井点管深度来控制冲孔深度，比滤管底深50cm以上冲至要求深度后应停留在原位继续冲水片刻。迅速提起冲水管，立即将井管垂直居中放入孔中。将砂滤料灌入井孔，灌砂量应根据冲孔孔径大小和深度计算确定，实际灌砂量不应小于计算量的95％，孔顶用粘土封填。灌砂时要注意灌砂应达到的位置宜在地下水位以上。当井点管入土完毕后再安装集水总管，安装时应沿抽水水流方向有0.25～0.5％的上仰坡度。最后集水总管与井点管、真空泵连接，所有连接管都必须密封防止漏气。为保证井点连续不断地抽水，应配备双电源，以防断电，造成滤管堵塞。一般抽水3～5天后水位斗基本趋于稳定，正常出水规律为先大后小、先混后清。如不上水或水一直较混，或出现先清后又混等情况，应立即检查纠正。1.5、打设钢板桩在第一次土方开挖的梯形沟槽中施打钢板桩，如果沟槽深度（第一次开挖底面至沟槽底部）大于5m的采用12m长国产拉森钢板桩；其余采用8m长槽钢板桩。打设前，在最后矩形沟槽两边外侧10cm放出打设线。槽钢板桩材料选用[25a槽钢，根据上海地区的特点和施工经验，板桩入土深度（T）沟槽深度（H）比值α（a=T/H），在一般土质条件下，沟槽深度5m以内，a值宜取0.35；5～7m时宜取0.5；7m以上时，沟宜取0.65。板桩排列根据土质和沟槽深度等情况，采用咬口排列。咬口板桩应咬合紧密，板桩挺直，板桩打拔采用1m³履带式挖掘机配备振动沉桩锤进行施工，板桩的垂直度不能大于露出高度的1.5％。打板桩前应查明地下管线或地下构筑物，如有，先将管线外露，采取施工保护措施后再打设，或局部跳空采取其...
