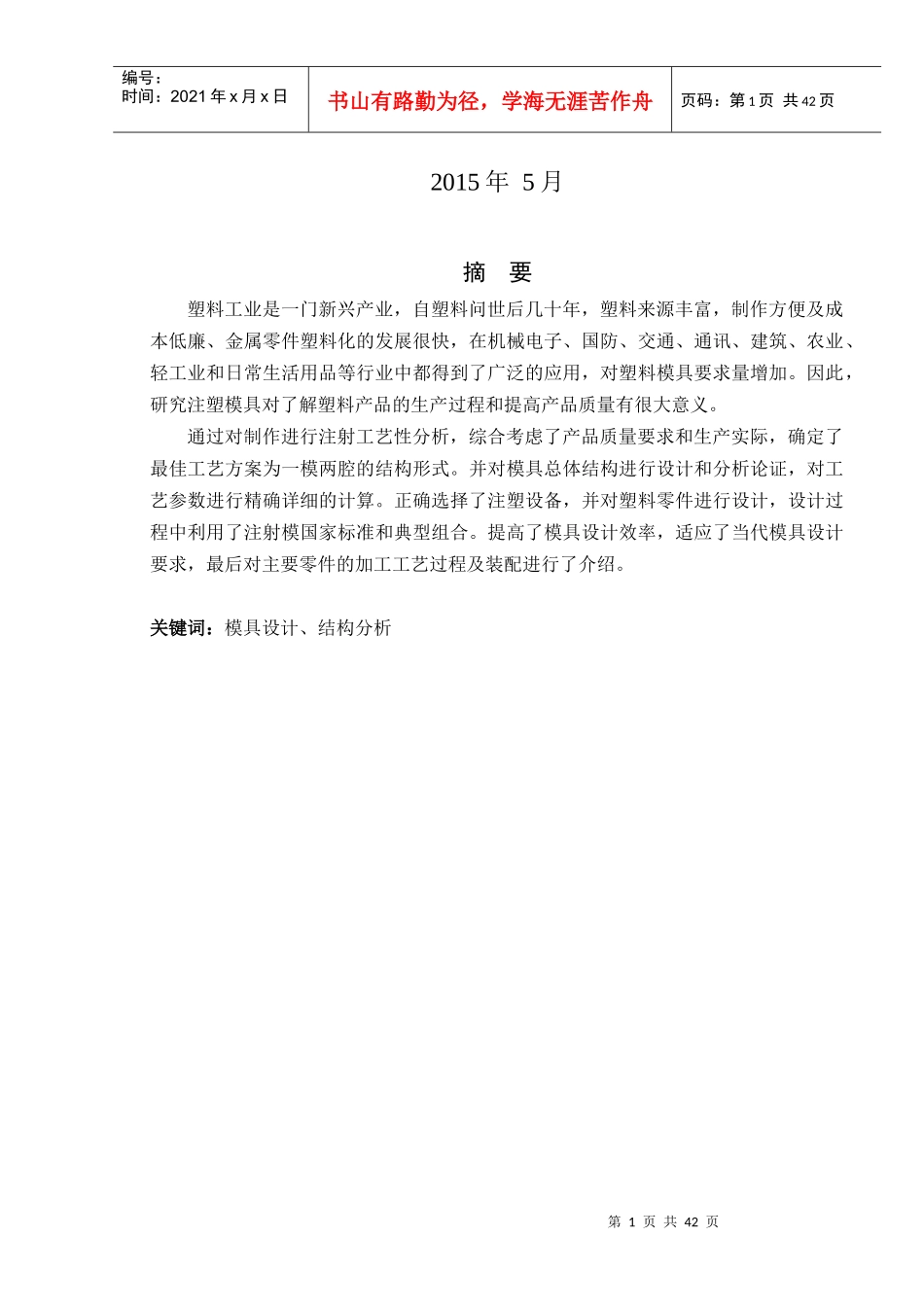

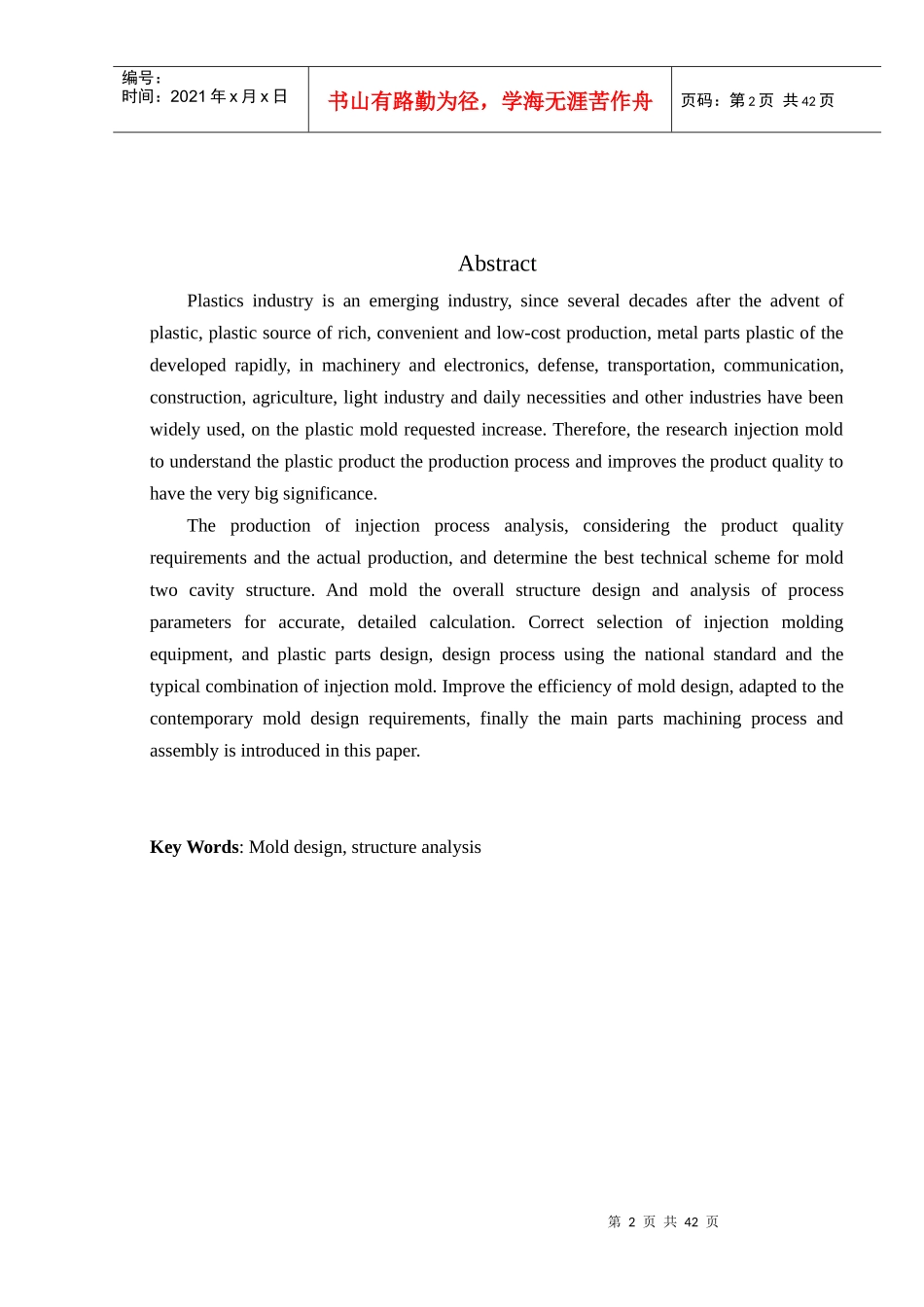

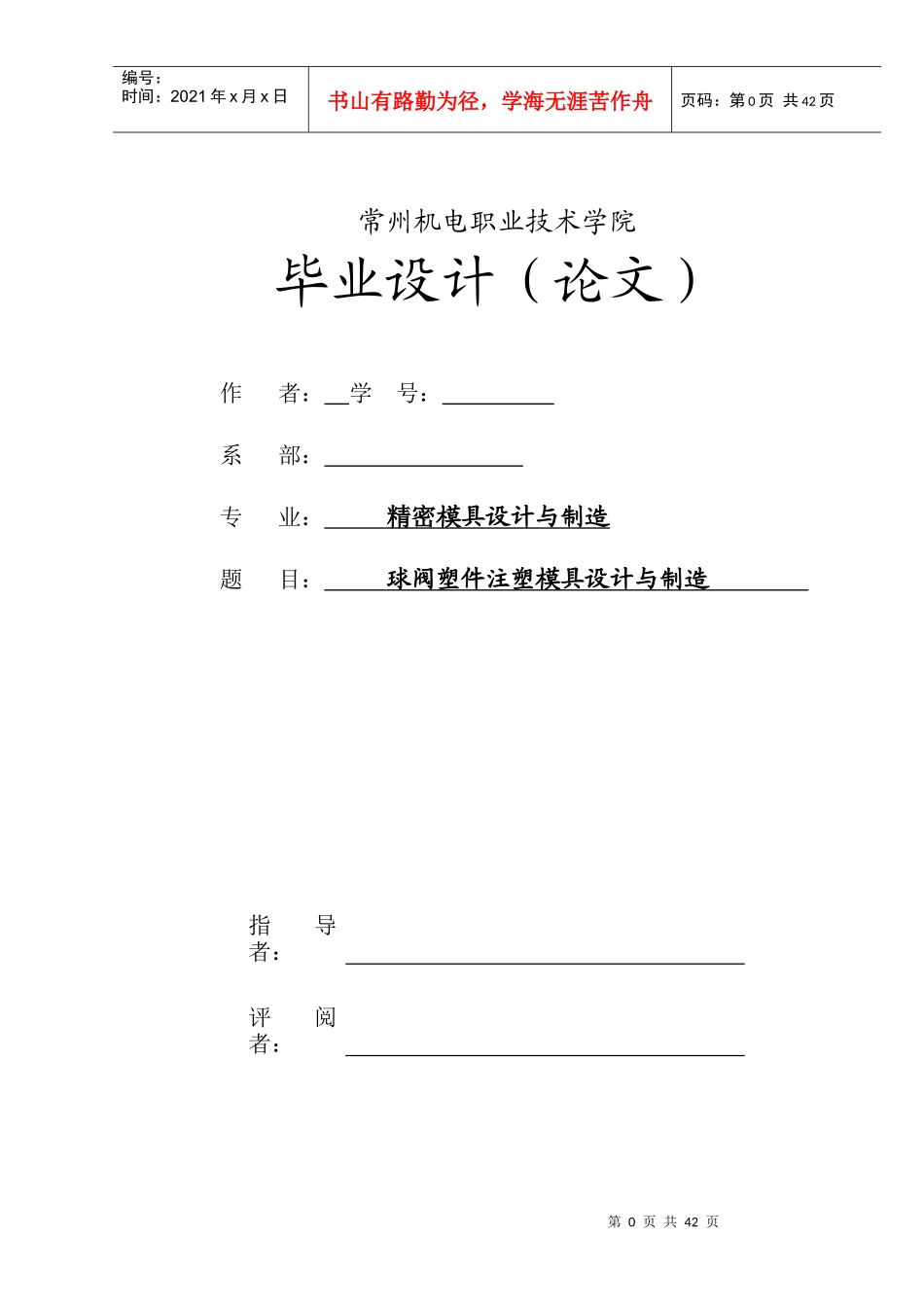

第0页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共42页常州机电职业技术学院毕业设计（论文）作者：学号：系部：专业：精密模具设计与制造题目：球阀塑件注塑模具设计与制造指导者：评阅者：第1页共42页第0页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页2015年5月摘要塑料工业是一门新兴产业，自塑料问世后几十年，塑料来源丰富，制作方便及成本低廉、金属零件塑料化的发展很快，在机械电子、国防、交通、通讯、建筑、农业、轻工业和日常生活用品等行业中都得到了广泛的应用，对塑料模具要求量增加。因此，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。通过对制作进行注射工艺性分析，综合考虑了产品质量要求和生产实际，确定了最佳工艺方案为一模两腔的结构形式。并对模具总体结构进行设计和分析论证，对工艺参数进行精确详细的计算。正确选择了注塑设备，并对塑料零件进行设计，设计过程中利用了注射模国家标准和典型组合。提高了模具设计效率，适应了当代模具设计要求，最后对主要零件的加工工艺过程及装配进行了介绍。关键词：模具设计、结构分析第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页AbstractPlasticsindustryisanemergingindustry,sinceseveraldecadesaftertheadventofplastic,plasticsourceofrich,convenientandlow-costproduction,metalpartsplasticofthedevelopedrapidly,inmachineryandelectronics,defense,transportation,communication,construction,agriculture,lightindustryanddailynecessitiesandotherindustrieshavebeenwidelyused,ontheplasticmoldrequestedincrease.Therefore,theresearchinjectionmoldtounderstandtheplasticproducttheproductionprocessandimprovestheproductqualitytohavetheverybigsignificance.Theproductionofinjectionprocessanalysis,consideringtheproductqualityrequirementsandtheactualproduction,anddeterminethebesttechnicalschemeformoldtwocavitystructure.Andmoldtheoverallstructuredesignandanalysisofprocessparametersforaccurate,detailedcalculation.Correctselectionofinjectionmoldingequipment,andplasticpartsdesign,designprocessusingthenationalstandardandthetypicalcombinationofinjectionmold.Improvetheefficiencyofmolddesign,adaptedtothecontemporarymolddesignrequirements,finallythemainpartsmachiningprocessandassemblyisintroducedinthispaper.KeyWords:Molddesign,structureanalysis第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页前言毕业设计是在修完所有课程之后，我们走向社会之前一次综合性设计。本次设计的课题是塑料盖的注射模设计，是对以前所学课程的一个总结。在此次设计中，主要用到所学的注射模设计，以及机械设计等方面的知识。着重说明了一副注射模的一般流程，即注射成型的分析、注射机的选择及相关参数的校核、模具的结构设计、注射模具设计的有关计算、模具总体尺寸的确定与结构草图的绘制、模具结构总装图和零件工作图的绘制、全面审核投产制造等。其中模具结构的设计既是重点又是难点，主要包括成型位置的及分型面的选择，模具型腔数的确定及型腔的排列和流道布局和浇口位置的选择，模具工作零件的结构设计，侧面分型及抽芯机构的设计，推出机构的设计，拉料杆的形式选择，排气方式设计等。通过本次毕业设计，使我更加了解模具设计的含义，以及懂得如何查阅相关资料和怎样解决在实际工作中遇到的实际问题，这为我们以后从事模具职业打下了良好的基础。本次毕业设计也得到了广大老师和同学的帮助，在此一一表示感谢！由于实践经验的缺乏，且水平有限，时间仓促。设计过程中难免有错误和欠妥之处，恳请各位老师和同学批评指正。第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页目录摘要……………………………………………...
