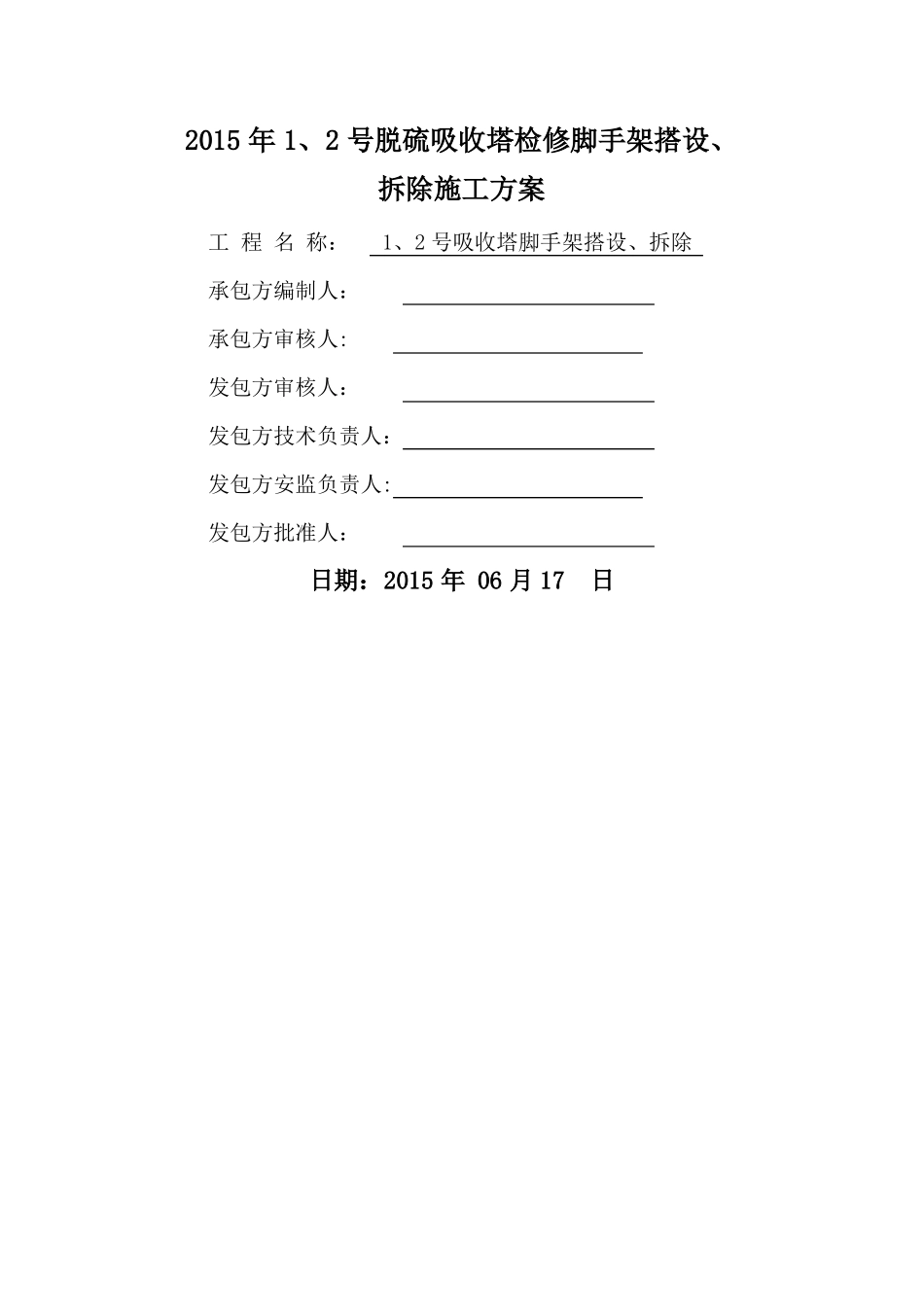

2015年1、2号脱硫吸收塔检修脚手架搭设、拆除施工方案工程名称:1、2号吸收塔脚手架搭设、拆除承包方编制人:承包方审核人:发包方审核人:发包方技术负责人:发包方安监负责人:发包方批准人:日期:2015年06月17日一、工程说明1.工程概况发电公司1、2号吸收塔内部脚手架搭设工作,脚手架主要服务于吸收塔内部检修工作,如:吸收塔内部喷嘴检查,喷嘴更换等。脚手架用于承担检修人员的重量及少量工器具材料重量,不能堆放较多的物资材料。它随工程进展而搭设,工程完毕而拆除.脚手架的搭拆应有专业人员进行,检修人员作业中不得随意拆除。脚手架搭拆施工是一项技术性强、危险性高的特种工作,所以脚手架设计、搭设的是否合理,不但直接影响着工程的总体施工,同时也直接关系着作业人员的生命安全。为了保证脚手架的质量、施工人员及设备的安全,特编制此方案2.编制依据序号12345资料名称《建筑施工高处作业安全技术规范》《电力建设安全与健康环境管理工作规程》《脚手架施工管理规定—2009第一版》《脚手架搭设图集》《建筑施工扣件式钢管脚手架安全技术规范》编号JGL80-91/版本2002国家电网[2003]168号2003GC2F033—2009QS3—08-06-0028JGJ130-2011200920012011二、施工组织设计管理1.组织管理机构施工项目负责人:施工安全负责人:施工现场负责人:2、主要施工工具序号1234567名称克丝钳梅花扳手皮三联棕绳运输车铁丝规格8寸19-226分110#1精度等级单位把把个米辆公斤数量4881001200备注每人一个检验合格检验合格89103、安全器具序号1234安全器具名称安全帽安全带防坠速差器安全警示牌数量202022规格顶条L=10m块备注三、主要施工技术方案:1、吸收塔内部脚手架搭设规范及要求:1.1吸收塔具备搭设脚手架时,首先进入吸收塔内部要在进出人孔登记表上签字,1.2吸收塔内部石膏清理完毕后,将吸收塔地面铺上脚手板,保证进入的脚手架材料不损坏吸收塔底部防护层。1。3搭设脚手架时,架子管要横平竖直,间距要均匀,立杆间距小于2米结合吸收塔内部施工的需要,要与吸收塔塔壁保持一定的距离,需要将架子管与塔壁接触加固时,要用破布缠住架子管管头后方能与塔壁接触,严禁用架子管用力或直接撞击塔壁.1。4架子搭设到第二层的时候,吸收塔人孔门上部要用脚手板铺满,保证底层工作人员工作时的躲避及人员进出吸收塔时的安全。1。5环形脚手架每隔2层要与内部中间井字架进行连接加固,防止环形脚手架收缩变形。1.6脚手架搭设到工作层时必须搭设1M-1.2M拦腰围栏,工作区域脚手板要满铺,要满足吸收塔内部工作需要。1.7脚手架搭设完毕后,在吸收塔内部不影响内部施工的位置,搭设踏步式2楼梯,并在楼梯侧面搭设一道拦腰围栏,方便人员上下的安全。1。8搭设到上部人孔处时,搭设出入通道,方便人员进出。1。9搭设完成后在喷淋层下方及浆液区与喷淋层变径处各铺设一层安全网.1.10吸收塔内部脚手架平面图2、脚手架搭设注意事项2.1脚手架组装前,应先根据施工图纸和现场实际,明确施工荷载,确定脚手架平面布置图,列出构件用量表,制订构件供应计划.2。2构件检验:所有构件必须有出厂合格证和检验报告,方可施工。2.3严禁φ48脚手管和其他型号焊管及其相应扣件混合使用。2。4首先应清除组架范围内的杂物,并根据对地基承载力的要求,采取相应的地基处理措施。2.5竖立杆应做到纵成线,横成方,杆身垂直。2.6底立杆应按立杆接长要求选择不同长度的钢管交错设置,至少应有两种适合的不同长度的钢管作立杆。2.7一定要采取先搭设起始段而向后向前延伸的方式,当两组作业时,可相对角开始搭设。2.8杆件端部伸出扣件之外的长度不得小于100mm.2.9铺设脚手板时,脚手板搭接不低于200mm。2。10在搭设、拆除或改变作业程序时,禁止闲杂人员进入危险区域,并挂标志牌,设专人监护。3。脚手架的验收3。1一级验收脚手架(高度低于6米),由搭设负责人、使用负责人验收签字。3.2二级验收脚手架(高度为6米及以上,低于18米;悬挂式脚手架),由搭3设负责人、使用负责人、项目部专业人员、项目部安监人员验收签字。3.3三级验收脚手架(高度为18米及以上),由搭设负责人、使用负责人、项目部专业人员、项目部安监人员、设...
