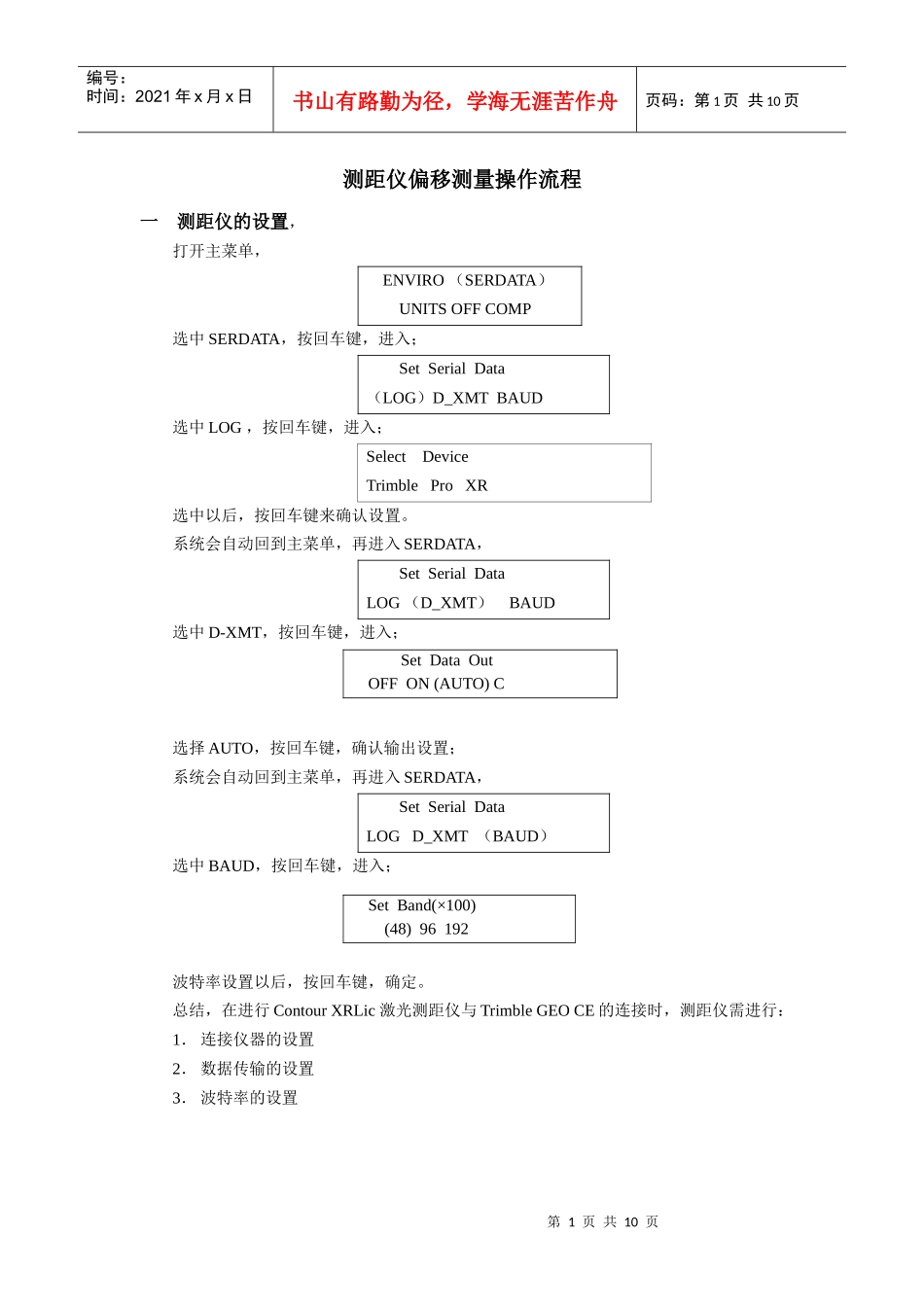

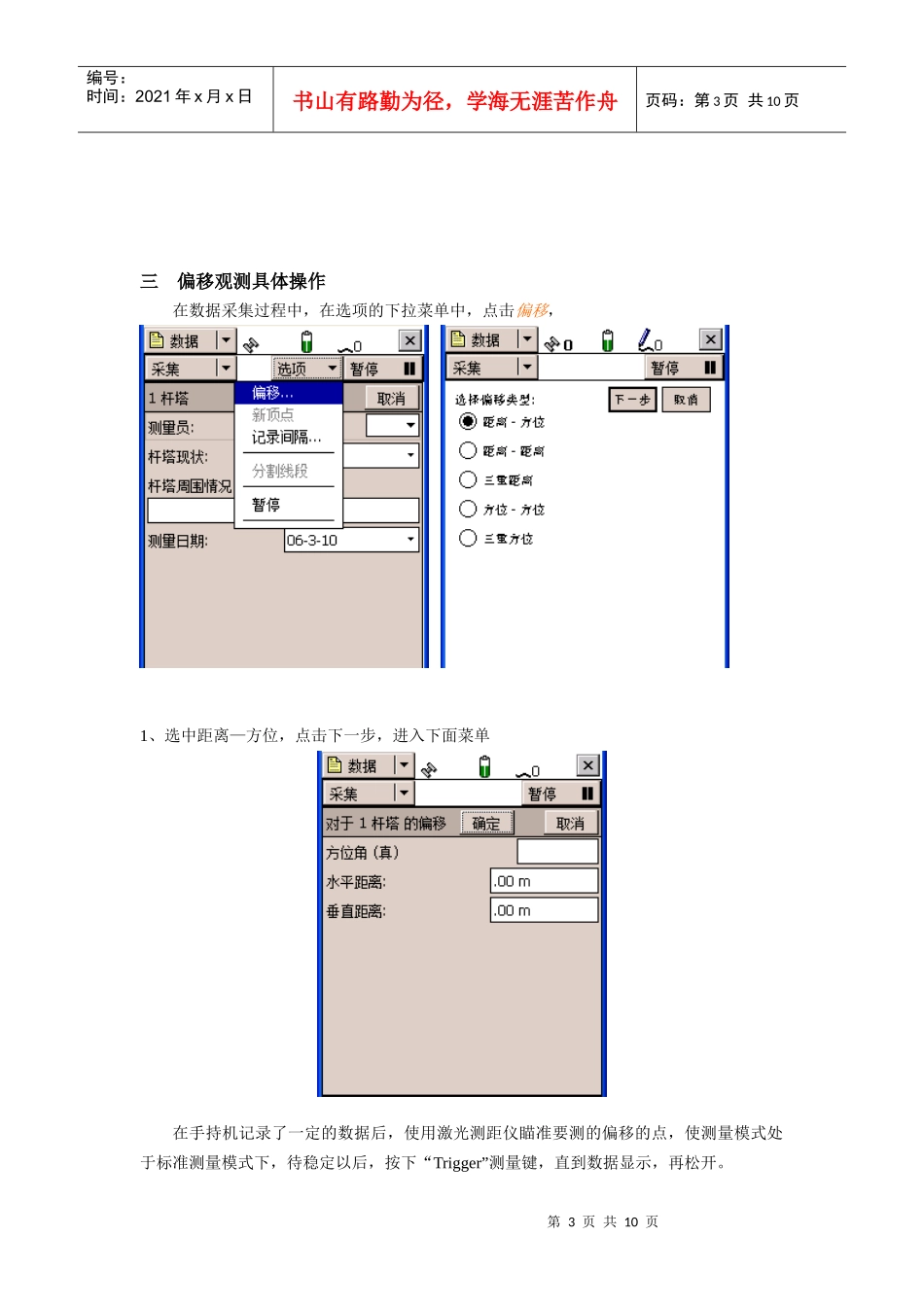

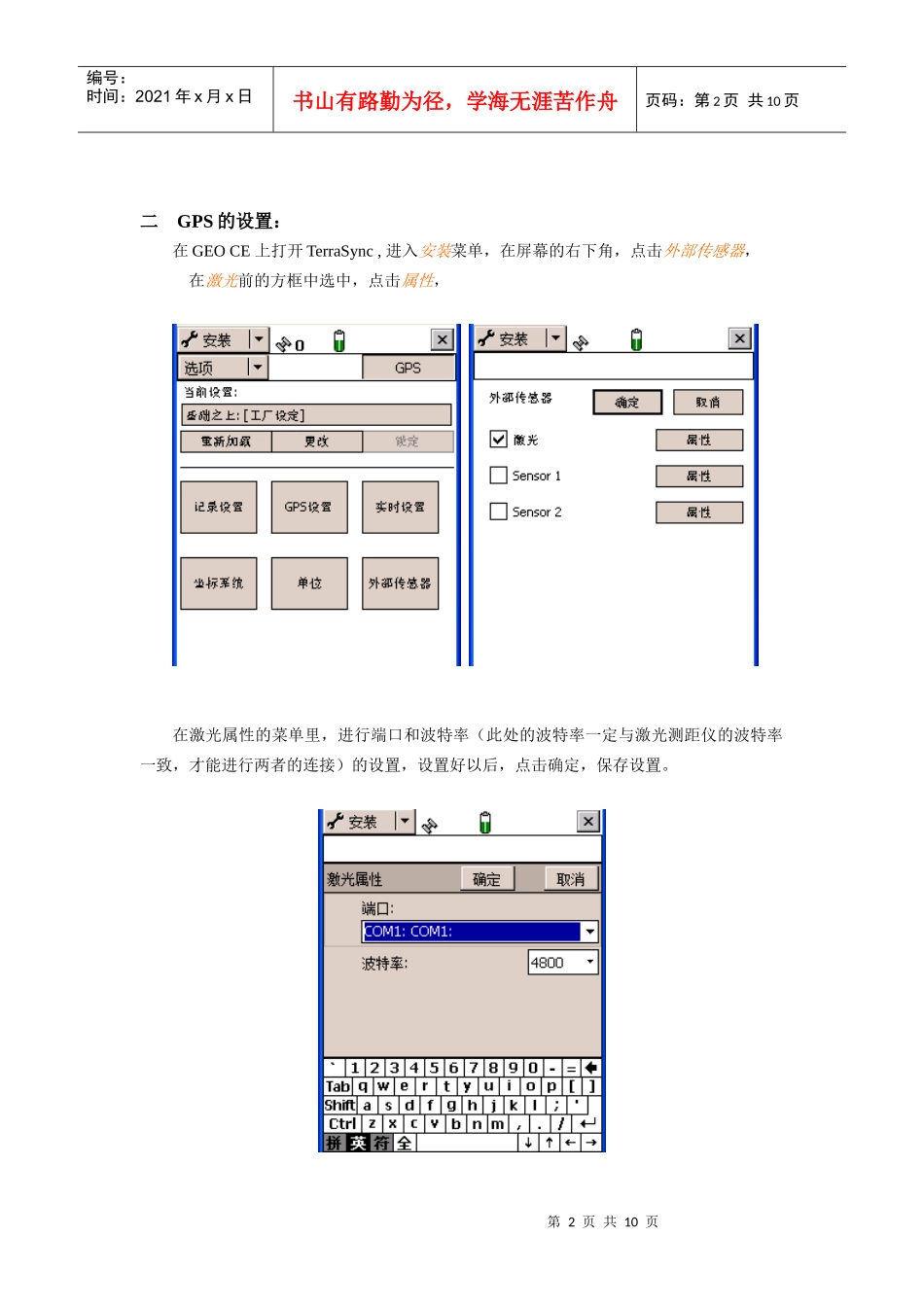

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页测距仪偏移测量操作流程一测距仪的设置，打开主菜单，ENVIRO（SERDATA）UNITSOFFCOMP选中SERDATA，按回车键，进入；SetSerialData（LOG）D_XMTBAUD选中LOG，按回车键，进入；SelectDeviceTrimbleProXR选中以后，按回车键来确认设置。系统会自动回到主菜单，再进入SERDATA，SetSerialDataLOG（D_XMT）BAUD选中D-XMT，按回车键，进入；选择AUTO，按回车键，确认输出设置；系统会自动回到主菜单，再进入SERDATA，SetSerialDataLOGD_XMT（BAUD）选中BAUD，按回车键，进入；波特率设置以后，按回车键，确定。总结，在进行ContourXRLic激光测距仪与TrimbleGEOCE的连接时，测距仪需进行：1．连接仪器的设置2．数据传输的设置3．波特率的设置SetDataOutOFFON(AUTO)CSetBand(×100)(48)96192第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页二GPS的设置：在GEOCE上打开TerraSync,进入安装菜单，在屏幕的右下角，点击外部传感器，在激光前的方框中选中，点击属性，在激光属性的菜单里，进行端口和波特率（此处的波特率一定与激光测距仪的波特率一致，才能进行两者的连接）的设置，设置好以后，点击确定，保存设置。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页三偏移观测具体操作在数据采集过程中，在选项的下拉菜单中，点击偏移，1、选中距离—方位，点击下一步，进入下面菜单在手持机记录了一定的数据后，使用激光测距仪瞄准要测的偏移的点，使测量模式处于标准测量模式下，待稳定以后，按下“Trigger”测量键，直到数据显示，再松开。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页则GPS所在点与要测的偏移点的位置关系就在TerraSync屏幕上显示了，只需在GPS采集够数据，点击确定，GPS就记录下了我们想得到的偏移的那个点了。2、选中距离—距离，点击下一步，进入。在数据采集中，找到合适的参考位置，并等到手持机在该点记录了合适的数据，点击下一步，屏幕上显示出要记录参考位置1与偏移点之间的信息，使用激光测距仪瞄准要测的偏移的点，使测量模式处于标准测量模式下，待稳定以后，按下“Trigger”测量键，直到数据显示，再松开，这样激光测距仪就把参考位置1的偏移信息记录下了。找到合适的参考位置点2，再点击下一步，屏幕上显示出要记录参考位置2，点击屏幕右上角的继续键，手持机开始对参考点2进行数据采集，并等到手持机在该点记录了合适的数据，点击下一步，同样，使用测距仪测出测出两点的距离，弹出菜单，根据实际测量，选择方位，选中以后，点击下一步，进入偏移计算，再点击确定，返回采集主菜单，点击确定，则记录完成，采集的点要素就是我们偏移观测的那个点。3、三重距离，在数据采集中，找到合适的参考位置，待记录的足够的数据后，点击下一步。屏幕上显示出要记录参考位置1的信息，使用激光测距仪瞄准要测的偏移的点，使测量模式处于标准测量模式下，待稳定以后，按下“Trigger”测量键，直到数据显示，再松开，这样激光测距仪就把参考位置1的偏移信息记录下了。找到合适的参考位置点2，再点击下一步，屏幕上显示出要记录参考位置2，点击屏幕右上角的继续键，手持机开始对参考点2进行数据采集，并等到手持机在该点记录了合适的数据，点击下一步，同样，使用测距仪测出第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页测出两点的距离，点击下一步，屏幕上显示出要记录参考位置3的信息，找到合适的参考点3，点击继续键，手持机开始对参考点3采集数据，再使测距仪再进行第三次的距离观测，观测后点击下一步，弹出要偏移计算，点击确定，返回采集菜单，点击确定，则记录完成，采集的点要素就是我们偏移观测的那个点。三重距离的步骤类似于距离—距离，只是它又多测了一个点，并且不需要选择方位，手持机已经根据观测计算出。4、方位—方位在数据采集中，找到合适的参考位置，...
