机械设计课程设计任务书VIP免费

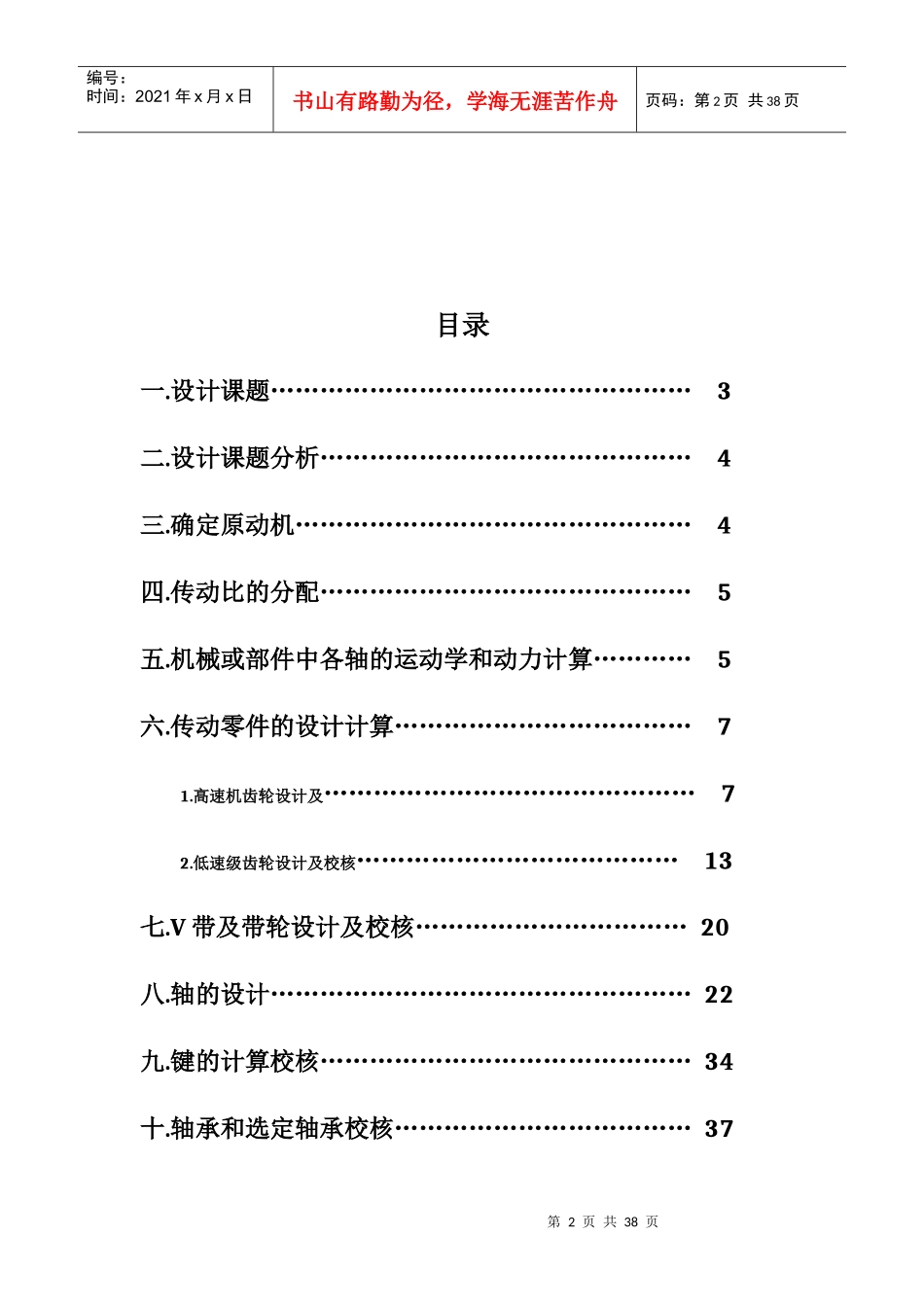

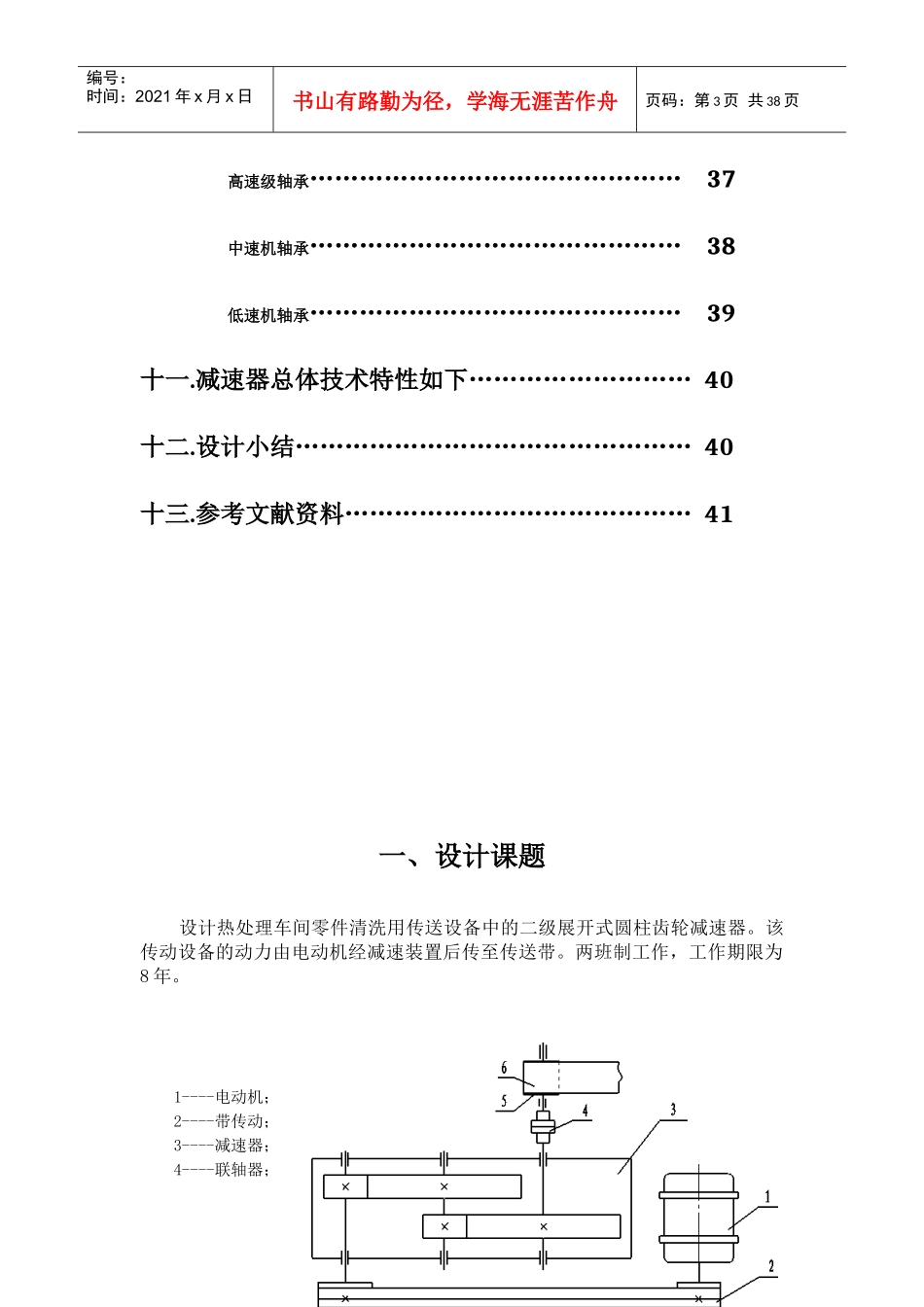

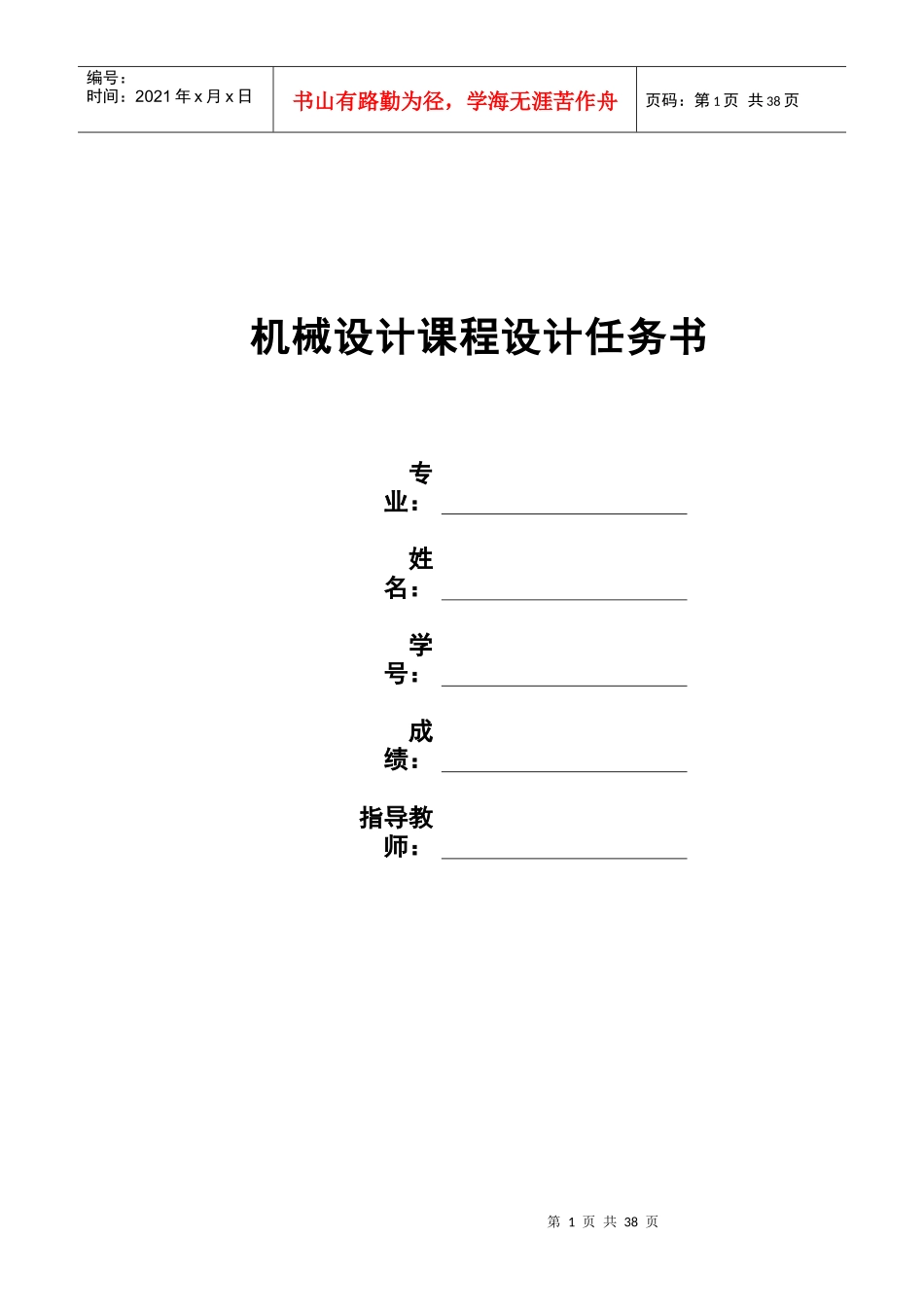

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页机械设计课程设计任务书专业：姓名：学号：成绩：指导教师：第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页目录一.设计课题……………………………………………3二.设计课题分析………………………………………4三.确定原动机…………………………………………4四.传动比的分配………………………………………5五.机械或部件中各轴的运动学和动力计算…………5六.传动零件的设计计算………………………………71.高速机齿轮设计及………………………………………72.低速级齿轮设计及校核…………………………………13七.V带及带轮设计及校核……………………………20八.轴的设计……………………………………………22九.键的计算校核………………………………………34十.轴承和选定轴承校核………………………………37第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页高速级轴承………………………………………37中速机轴承………………………………………38低速机轴承………………………………………39十一.减速器总体技术特性如下………………………40十二.设计小结…………………………………………40十三.参考文献资料……………………………………41一、设计课题设计热处理车间零件清洗用传送设备中的二级展开式圆柱齿轮减速器。该传动设备的动力由电动机经减速装置后传至传送带。两班制工作，工作期限为8年。1----电动机；2----带传动；3----减速器；4----联轴器；第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页5----卷筒；6----输送带。原始数据题号1-11-21-31-41-51-61-71-81-91-10输送带主轴扭矩T（N·m）7006706509501050900660900900950输送带运行速度V（m/s）0.630.750.850.80.80.70.830.750.850.9卷筒直径D（mm）300330350350380300360320360380二、设计课题分析拿到设计课题首先我们设计的是设计热处理车间零件清洗用传送设备中的二级展开式圆柱齿轮减速器。该传动设备的动力由电动机经减速装置后传至传送带。两班制工作，工作期限为8年。所以我们小组立即开展对减速器的了解。在课题要求下我们选择了二级圆柱直齿轮减速器，因为它的工作环境是传送车间，没有要求要斜齿轮还是直齿轮，因此我们选用了更符合要求的直齿轮传动。又因为没有特别大的载荷变动，这样可以确定后面选择齿轮材料和皮带的时候奠定基础。电动机方面尽量选择了要价格清廉，而且又能够满足清洗车间的技术要求。机箱基本选择45号钢。电动机的选择至关重要，特别是转速和功率的计算。然后分配传动比，接着对机械或部件中各轴的运动学和动力学计算。基本上是这样的设计流程了。最后完成之后要写好任务说明书就可以了。三、原动机的选择1、电动机选择（1）选择电动机类型按工作要求选用Y系列全封闭自扇冷式笼型三相异步电第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页动机，电压380V。（2）选择电动机容量按式（2-2），电动机所需工作功率为Pd=Pwη按式(2-3),工作机所需功率为F=2TD=2×950380×10−3=5000NPw=Fv1000=5000×0.91000=4.5kw传动装置的总功率为η=η1η42η23η4η5=0.96×0.944×0.972×0.99×0.96=0.825所需电动机功率为Pd=Fv1000η=5000×0.91000×0.825=5.45kw因载荷平稳,电动机额度功率Ped略大于Pd即可由第六章,Y系列电动机技术数据,选电动机的额度功率Ped为5.5kw(3)确定电动机转数滚筒轴工作转速nw=60×1000vπD=60×1000×0.9π×380=45.23r／min通常，V带传动的传动比常用范围为2～4，二级圆柱齿轮减速器为8～40，则总传动比的范围为ia，nw=(16～160)×45.23=724～7240r/min符合这一范围的同步转速有3000、1500、1000、750.现以同步转速3000、1500、及1000r/min三种方案进行比较。由相关资料查得的电动机数据及计算出的总传动比例于下表1-1表1-1额度功率为5.5kw时电动机选择对总体方...
