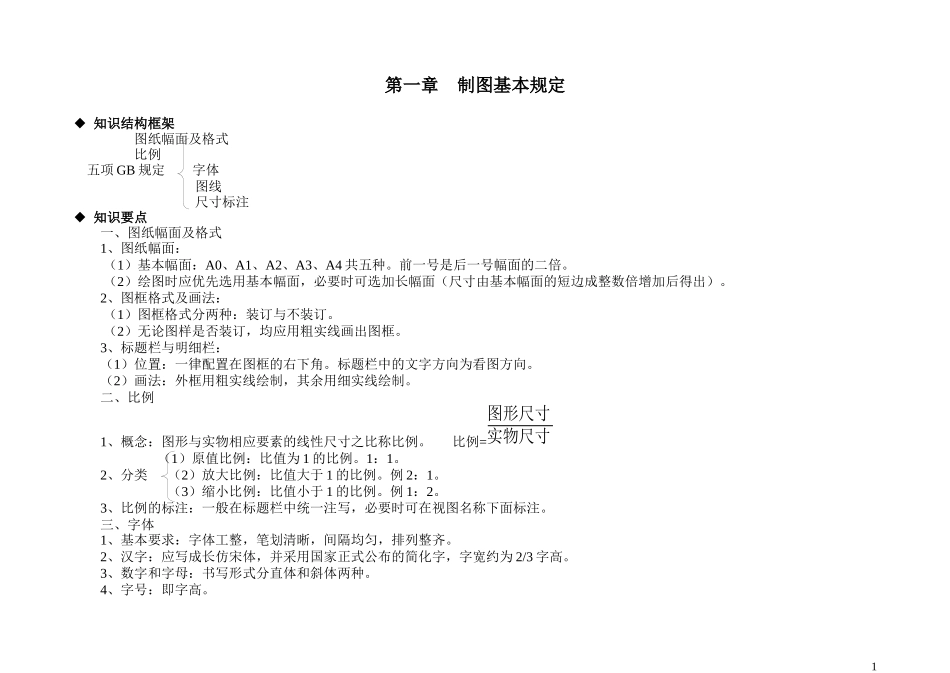

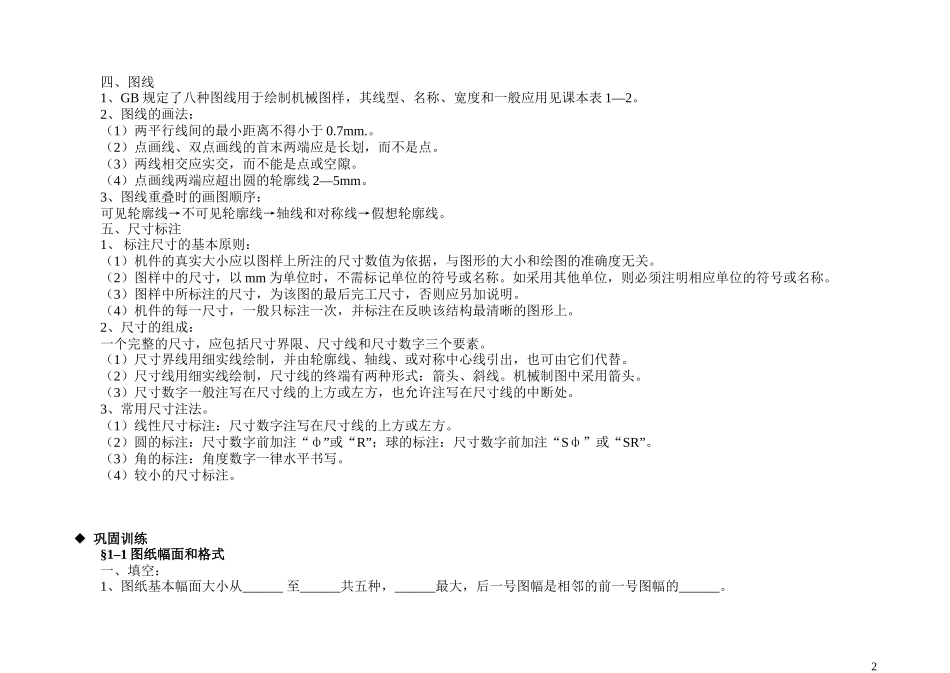

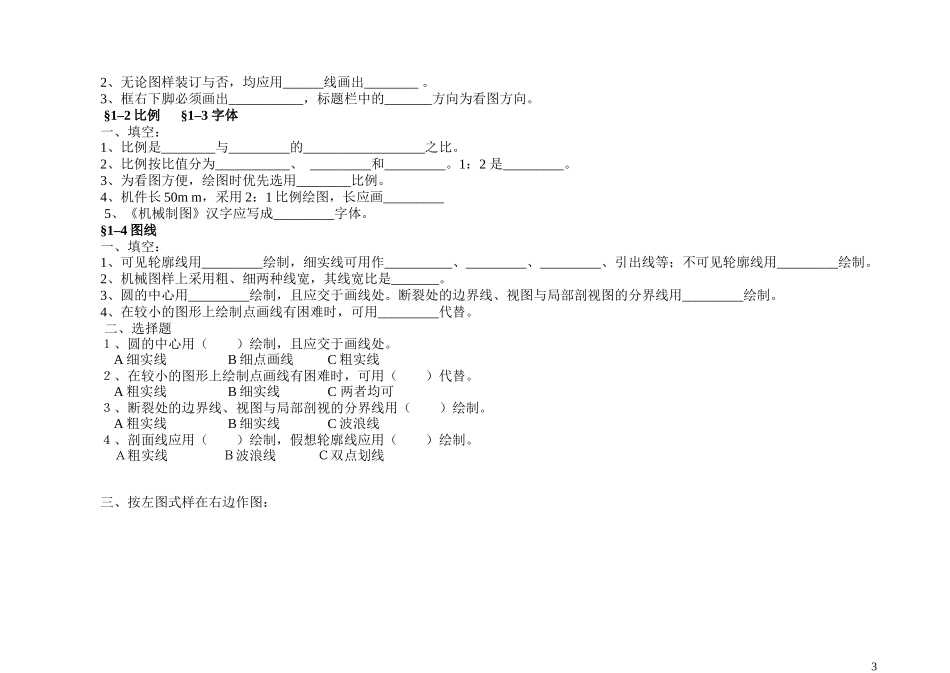

第一章制图基本规定◆知识结构框架图纸幅面及格式比例五项GB规定字体图线尺寸标注◆知识要点一、图纸幅面及格式1、图纸幅面：（1）基本幅面：A0、A1、A2、A3、A4共五种。前一号是后一号幅面的二倍。（2）绘图时应优先选用基本幅面，必要时可选加长幅面（尺寸由基本幅面的短边成整数倍增加后得出）。2、图框格式及画法：（1）图框格式分两种：装订与不装订。（2）无论图样是否装订，均应用粗实线画出图框。3、标题栏与明细栏：（1）位置：一律配置在图框的右下角。标题栏中的文字方向为看图方向。（2）画法：外框用粗实线绘制，其余用细实线绘制。二、比例1、概念：图形与实物相应要素的线性尺寸之比称比例。比例=图形尺寸实物尺寸（1）原值比例：比值为1的比例。1：1。2、分类（2）放大比例：比值大于1的比例。例2：1。（3）缩小比例：比值小于1的比例。例1：2。3、比例的标注：一般在标题栏中统一注写，必要时可在视图名称下面标注。三、字体1、基本要求：字体工整，笔划清晰，间隔均匀，排列整齐。2、汉字：应写成长仿宋体，并采用国家正式公布的简化字，字宽约为2/3字高。3、数字和字母：书写形式分直体和斜体两种。4、字号：即字高。1四、图线1、GB规定了八种图线用于绘制机械图样，其线型、名称、宽度和一般应用见课本表1—2。2、图线的画法：（1）两平行线间的最小距离不得小于0.7mm.。（2）点画线、双点画线的首末两端应是长划，而不是点。（3）两线相交应实交，而不能是点或空隙。（4）点画线两端应超出圆的轮廓线2—5mm。3、图线重叠时的画图顺序：可见轮廓线→不可见轮廓线→轴线和对称线→假想轮廓线。五、尺寸标注1、标注尺寸的基本原则：（1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小和绘图的准确度无关。（2）图样中的尺寸，以mm为单位时，不需标记单位的符号或名称。如采用其他单位，则必须注明相应单位的符号或名称。（3）图样中所标注的尺寸，为该图的最后完工尺寸，否则应另加说明。（4）机件的每一尺寸，一般只标注一次，并标注在反映该结构最清晰的图形上。2、尺寸的组成：一个完整的尺寸，应包括尺寸界限、尺寸线和尺寸数字三个要素。（1）尺寸界线用细实线绘制，并由轮廓线、轴线、或对称中心线引出，也可由它们代替。（2）尺寸线用细实线绘制，尺寸线的终端有两种形式：箭头、斜线。机械制图中采用箭头。（3）尺寸数字一般注写在尺寸线的上方或左方，也允许注写在尺寸线的中断处。3、常用尺寸注法。（1）线性尺寸标注：尺寸数字注写在尺寸线的上方或左方。（2）圆的标注：尺寸数字前加注“ф”或“R”；球的标注：尺寸数字前加注“Sф”或“SR”。（3）角的标注：角度数字一律水平书写。（4）较小的尺寸标注。◆巩固训练§1–1图纸幅面和格式一、填空：1、图纸基本幅面大小从______至______共五种，______最大，后一号图幅是相邻的前一号图幅的______。22、无论图样装订与否，均应用______线画出________。3、框右下脚必须画出___________，标题栏中的_______方向为看图方向。§1–2比例§1–3字体一、填空：1、比例是________与_________的__________________之比。2、比例按比值分为___________、_________和_________。1：2是_________。3、为看图方便，绘图时优先选用________比例。4、机件长50mm，采用2：1比例绘图，长应画_________5、《机械制图》汉字应写成_________字体。§1–4图线一、填空：1、可见轮廓线用_________绘制，细实线可用作__________、_________、_________、引出线等；不可见轮廓线用_________绘制。2、机械图样上采用粗、细两种线宽，其线宽比是_______。3、圆的中心用_________绘制，且应交于画线处。断裂处的边界线、视图与局部剖视图的分界线用_________绘制。4、在较小的图形上绘制点画线有困难时，可用_________代替。二、选择题１、圆的中心用（）绘制，且应交于画线处。A细实线B细点画线C粗实线２、在较小的图形上绘制点画线有困难时，可用（）代替。A粗实线B细实线C两者均可３、断裂处的边界线、视图与局部剖视的分界线用（）绘制。A粗实线B细实线C波浪线４、剖面线应用（）绘制，假想轮廓线应用（...
