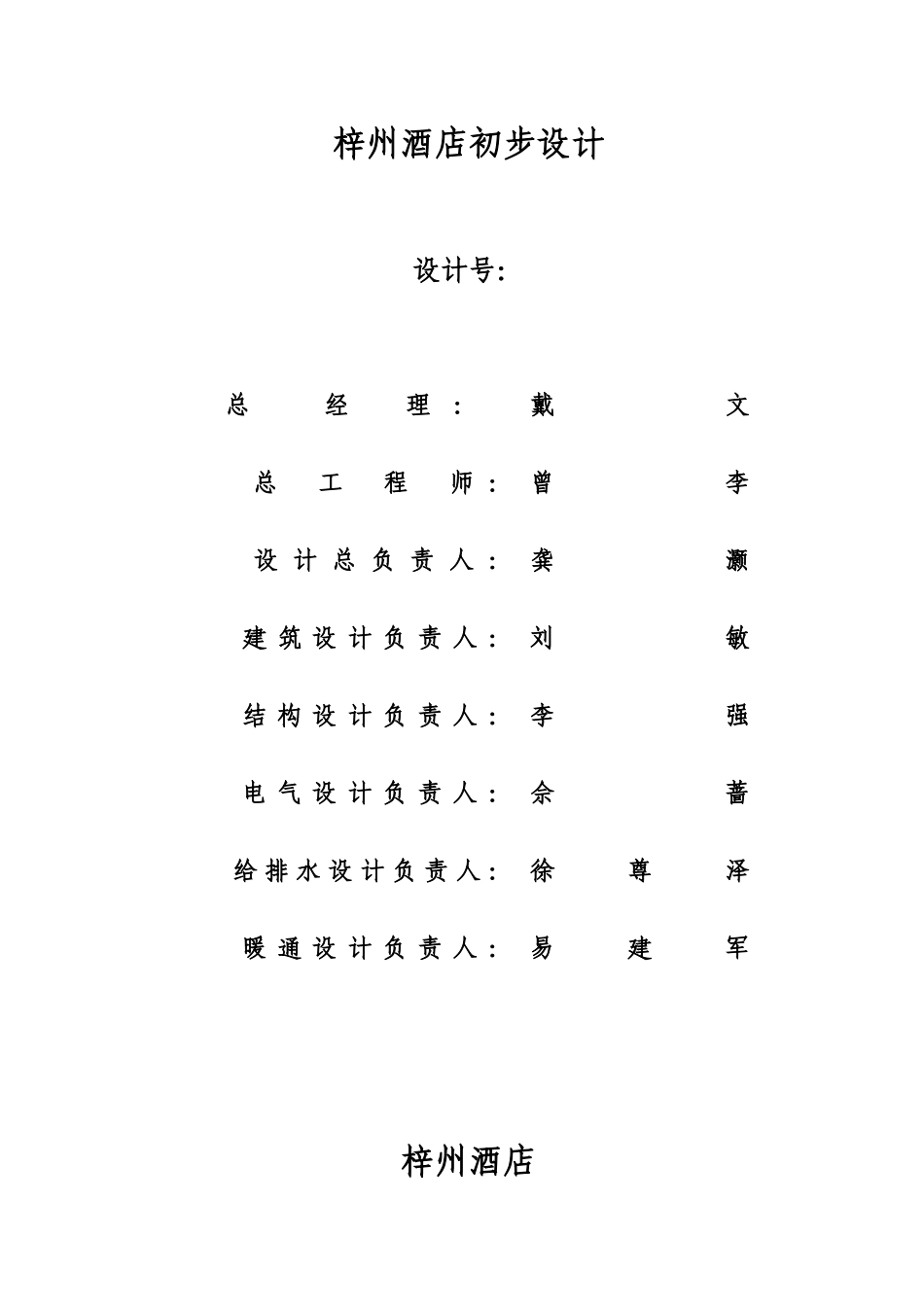

梓州酒店初步设计设计号:总经理:戴文总工程师:曾李设计总负责人:龚灏建筑设计负责人:刘敏结构设计负责人:李强电气设计负责人:佘蔷给排水设计负责人:徐尊泽暖通设计负责人:易建军梓州酒店第1页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共62页初步设计目录一、设计总说明二、总平面三、建筑设计说明四、结构设计说明五、给排水设计说明六、电气设计说明七、采暖通风及空气调节设计说明八、消防设计说明九、环境保护设计说明十、职业卫生设计说明十一、人防设计说明十二、节能设计说明十三、建筑智能化设计说明十四、无障碍设计说明十五、附各专业设计图纸十六、技术经济与概算(另附)第一章设计总说明第2页共62页第1页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共62页一、概述梓州酒店位于四川省三台县城区,是一定位为三星级酒店的公共建筑。项目建筑主体为地上十四层、地下一层,裙楼部分为三层,建筑总高度48.60米。根据建设单位对方案设计的意见、建议以及规划部门对方案设计的批复,现提出该工程初步设计文件,请有关部门审批。二、工程设计主要依据1、成都市发展计划委员会,成计投资函[1999]288号;2、成都市规划方案审批意见,项目编号200150001;3、工程设计合同;4、成都市规划局划定建筑红线图;5《建筑工程设计文件编制深度规定》建质[2003]84号;6、《民用建筑设计通则》(JG37-87)7、《高层民用建筑设计防火规范》(GB50045-95)(2001年版);8、《建筑设计防火规范》(GBJ16-87)(2001年版);9、《民用建筑节能设计标准》(JGJ26-95);10、《汽车库、修车库、停车场设计防火规范》(GB50067-97);11、相关的国家及地方颁发的现行设计规范、规程、标准、规定。12、成都市当地气象资料:大气压:96.3Kpa气温:最热月平均温度:30℃最冷月平均温度:2.4℃最热温度:37.3℃最冷温度:-4.6℃风速:冬季平均风速:0.9m/s第3页共62页第2页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共62页夏季平均风速:1.1m/s降雨量:年平均降雨量:998.1mm一日最大降雨量:195.2mm一日最小降雨量:76.5mm相对湿度:最热月:86%最冷月:74%日照:年平均时数:1211.3小时冬季:66.8小时夏季:154.9小时三、设计概述:本项目为三星级酒店,根据国家现行设计规范,该工程为一类高层建筑,建筑等级一级,耐火等级一级,建筑合理使用年限50-100年,结构形式为全框架结构,抗震设防烈度七度。四、设计范围根据同建设单位合同,我公司此次承担该工程的总平面、建筑、结构、给排水、暖通、工程概算,该项目需要进行二次装修的部位,不在此设计范围。五、设计指导思想和设计特点:1、在整体设计上,充分利用现有用地,并满足规划要求,地上地下通盘考虑,合理组织各种人流、物流,内外交通简捷、畅通、互不干扰。建筑与周围环境有机结合,提高环境质量,为城市建设增彩添色;2、积极合理地采用新材料新技术,以达到先进合理、经济安全、卫生的要求;第4页共62页第3页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共62页3、注意环境保护,对影响环境的废水、废气、噪声进行有效处理;4、重视消防安全设计,严格执行国家有关防火设计规范;5、注意节能,采用节能材料和设备,采取必要有保温隔热措施。六、总指标1、建筑面积:15112m22、总概算:3、供水指标:最大日用水量:316.64m3/d最大时用水量:35.06m3/h消防总用水量:864m34、供电指标:总用电量:2500KW(两台1250KVA干式变压器)七、需提请在设计审批时解决和确定的问题1、城市给排水,供电等条件需进一步落实。2、在施工图开展前主要设备(电梯等)应进一步确定类型和标准。第二章总平面梓州酒店拟建在四川省三台县城区。用地南面为解放街,东临步行街,地段上佳,交通便利,是修建都市型酒店的理想场所。场地地形平坦,地势较为开阔,为平坡布置方式,地表雨水的排除方式为暗管。该场地及三台地区地壳为稳定的地块,区内断裂和地震活第5页共62页第4页共62页编号:时间:2021年x月x日书山有路勤...
