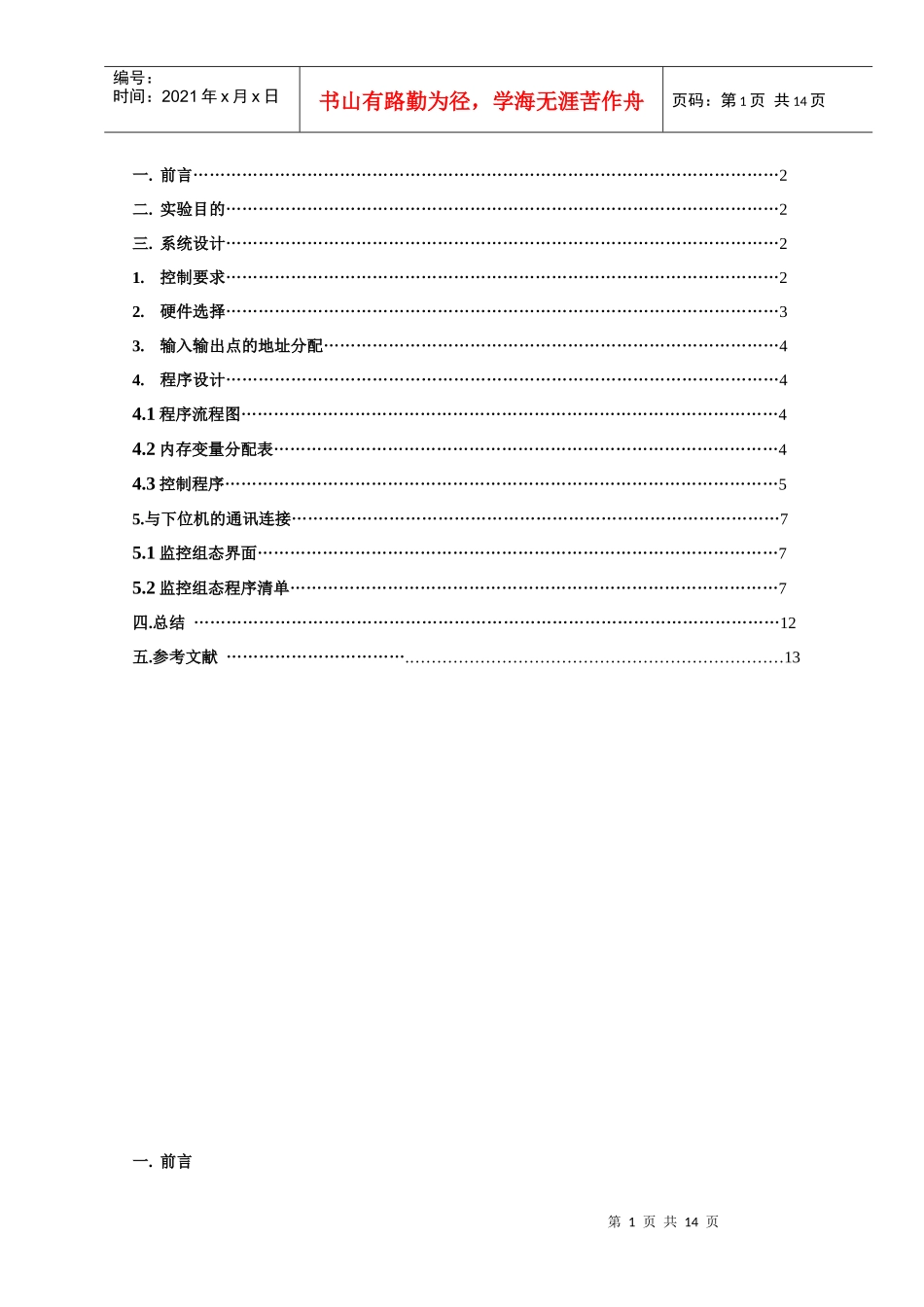

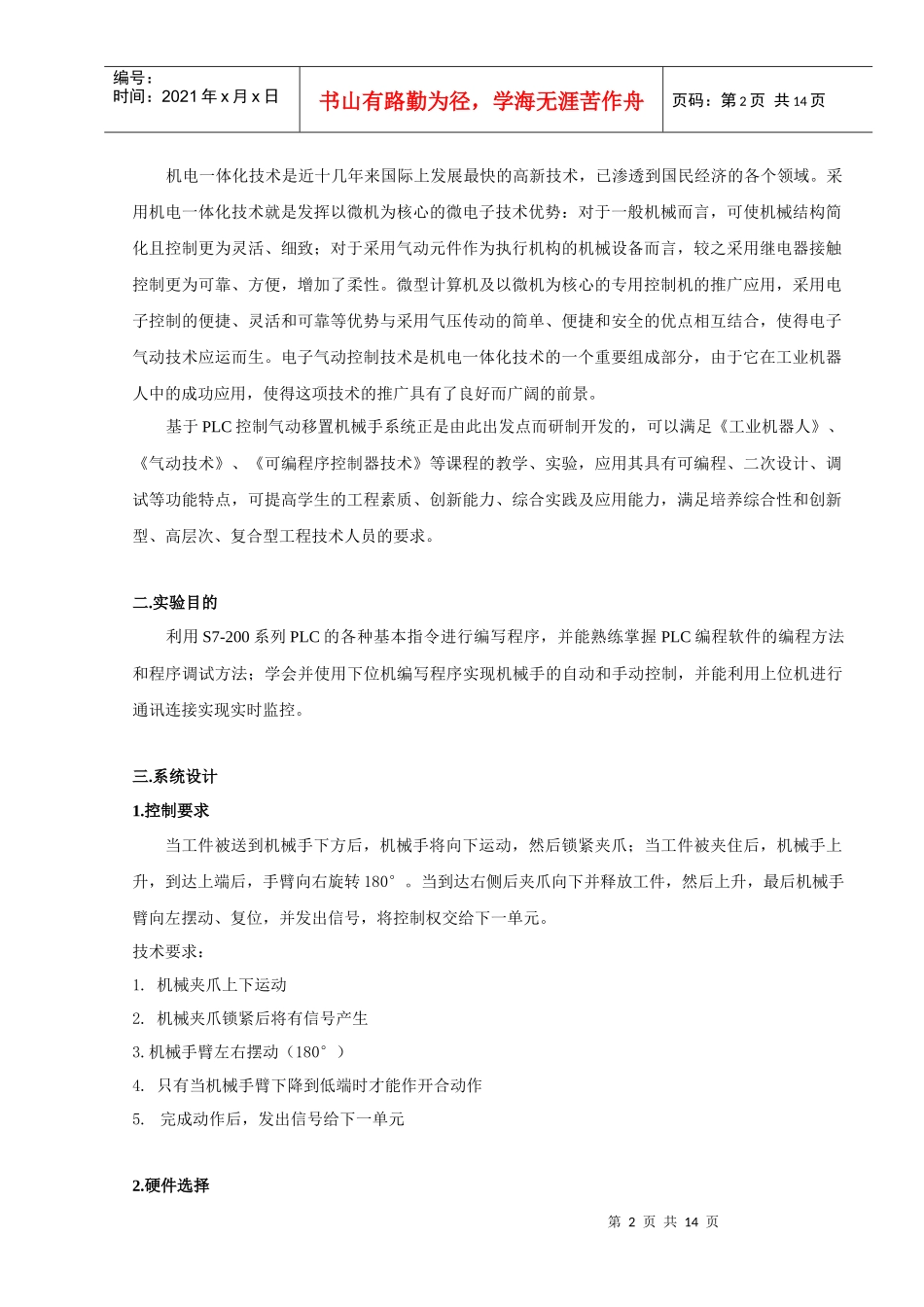

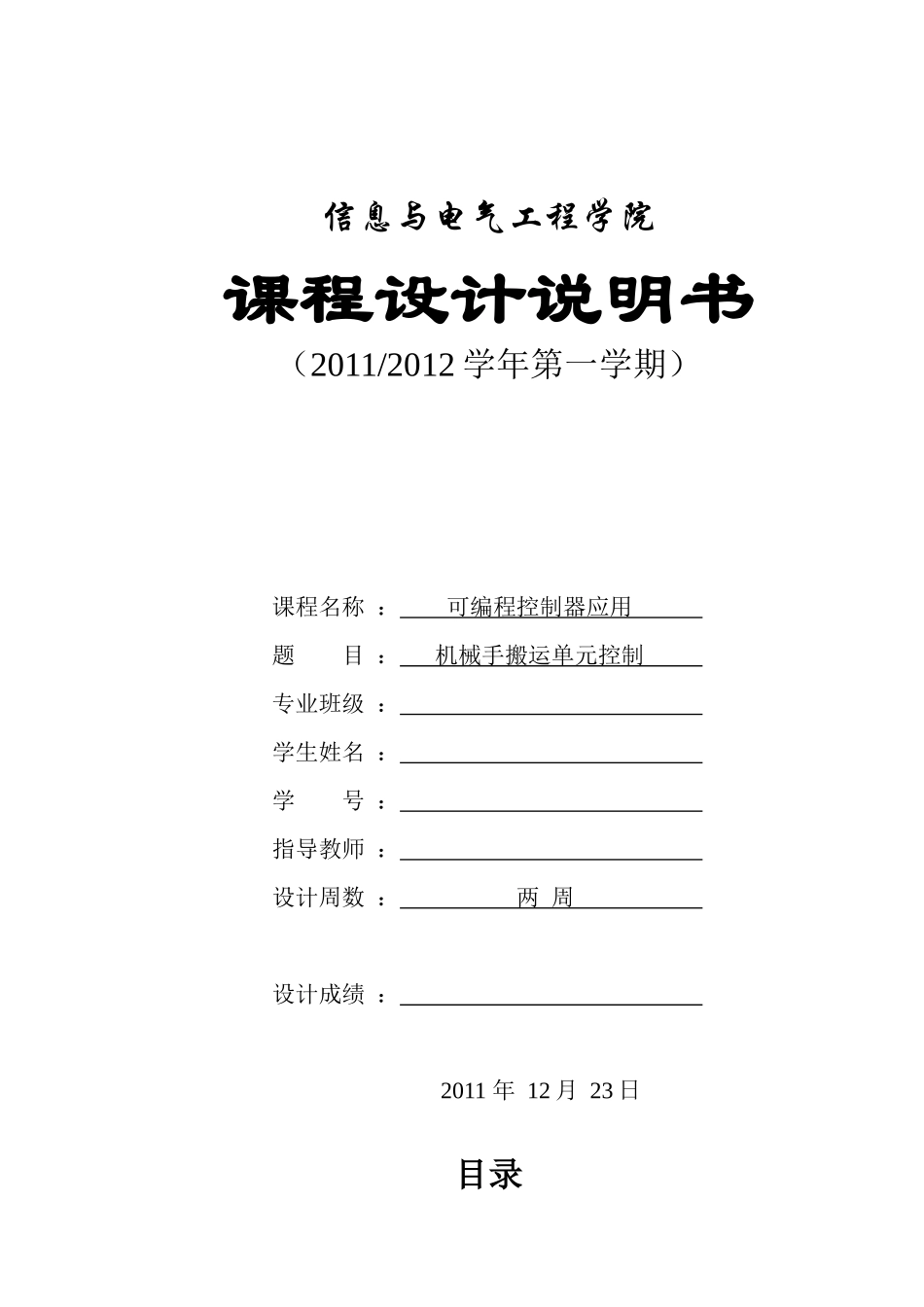

信息与电气工程学院课程设计说明书（2011/2012学年第一学期）课程名称：可编程控制器应用题目：机械手搬运单元控制专业班级：学生姓名：学号：指导教师：设计周数：两周设计成绩：2011年12月23日目录第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页一.前言………………………………………………………………………………………………2二.实验目的…………………………………………………………………………………………2三.系统设计…………………………………………………………………………………………21.控制要求…………………………………………………………………………………………22.硬件选择…………………………………………………………………………………………33.输入输出点的地址分配…………………………………………………………………………44.程序设计…………………………………………………………………………………………44.1程序流程图………………………………………………………………………………………44.2内存变量分配表…………………………………………………………………………………44.3控制程序…………………………………………………………………………………………55.与下位机的通讯连接………………………………………………………………………………75.1监控组态界面……………………………………………………………………………………75.2监控组态程序清单………………………………………………………………………………7四.总结………………………………………………………………………………………………12五.参考文献…………………………….……………………………………………………………13一.前言第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页机电一体化技术是近十几年来国际上发展最快的高新技术，已渗透到国民经济的各个领域。采用机电一体化技术就是发挥以微机为核心的微电子技术优势：对于一般机械而言，可使机械结构简化且控制更为灵活、细致；对于采用气动元件作为执行机构的机械设备而言，较之采用继电器接触控制更为可靠、方便，增加了柔性。微型计算机及以微机为核心的专用控制机的推广应用，采用电子控制的便捷、灵活和可靠等优势与采用气压传动的简单、便捷和安全的优点相互结合，使得电子气动技术应运而生。电子气动控制技术是机电一体化技术的一个重要组成部分，由于它在工业机器人中的成功应用，使得这项技术的推广具有了良好而广阔的前景。基于PLC控制气动移置机械手系统正是由此出发点而研制开发的，可以满足《工业机器人》、《气动技术》、《可编程序控制器技术》等课程的教学、实验，应用其具有可编程、二次设计、调试等功能特点，可提高学生的工程素质、创新能力、综合实践及应用能力，满足培养综合性和创新型、高层次、复合型工程技术人员的要求。二.实验目的利用S7-200系列PLC的各种基本指令进行编写程序，并能熟练掌握PLC编程软件的编程方法和程序调试方法；学会并使用下位机编写程序实现机械手的自动和手动控制，并能利用上位机进行通讯连接实现实时监控。三.系统设计1.控制要求当工件被送到机械手下方后，机械手将向下运动，然后锁紧夹爪；当工件被夹住后，机械手上升，到达上端后，手臂向右旋转180°。当到达右侧后夹爪向下并释放工件，然后上升，最后机械手臂向左摆动、复位，并发出信号，将控制权交给下一单元。技术要求：1.机械夹爪上下运动2.机械夹爪锁紧后将有信号产生3.机械手臂左右摆动（180°）4.只有当机械手臂下降到低端时才能作开合动作5.完成动作后，发出信号给下一单元2.硬件选择第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页从工艺要求中可以看出控制方式为两种，分别完成自动方式（I0.3=0）和手动方式（I0.3=1）的运动，启动/停止按钮I0.0完成启动（I0.0=1）和停止（I0.0=0）功能，复位信号I0.1完成系统的复位，单步按钮I0.2用于控制手动方式...
