机械原理课程设计 插床 说明书VIP免费

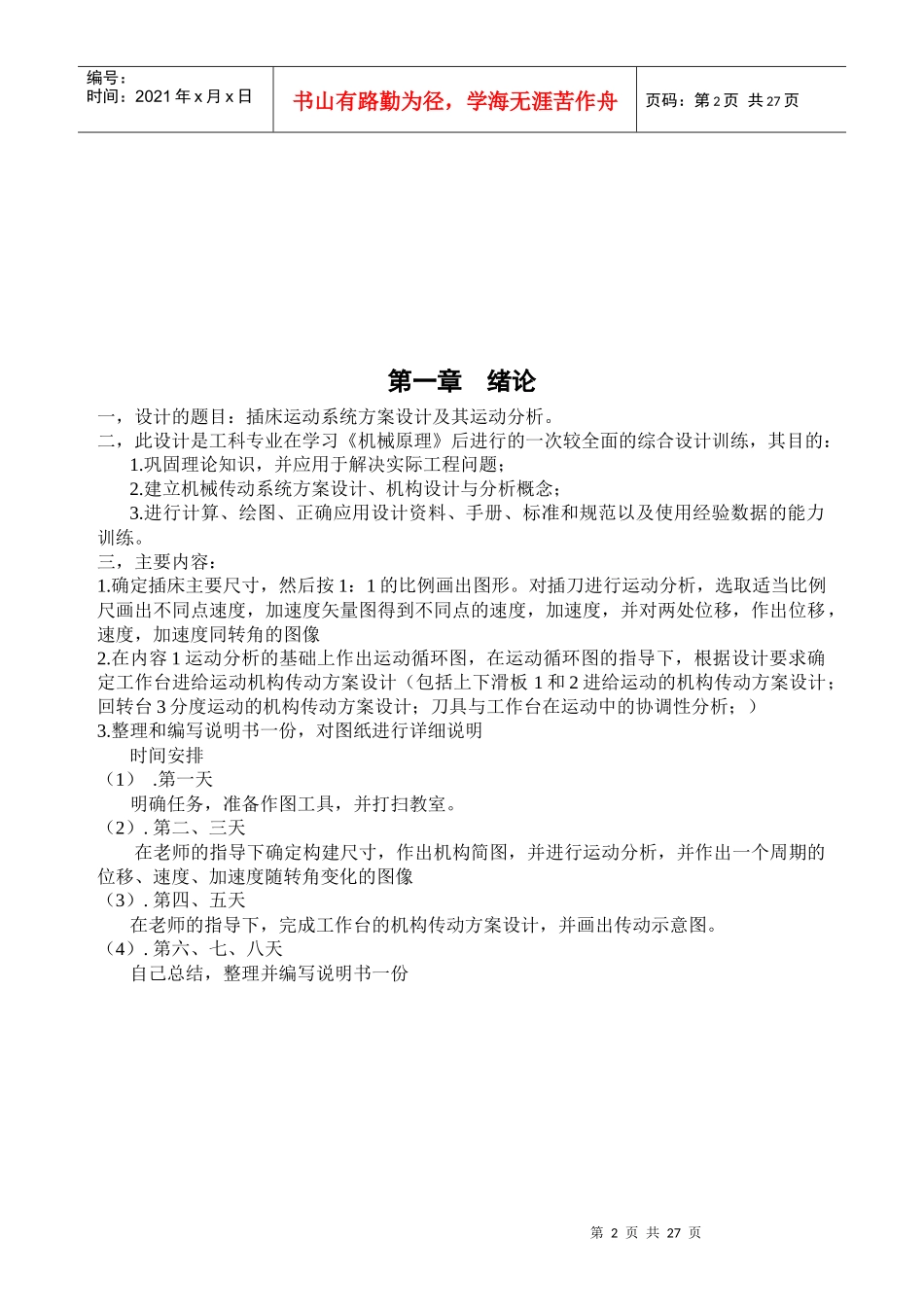

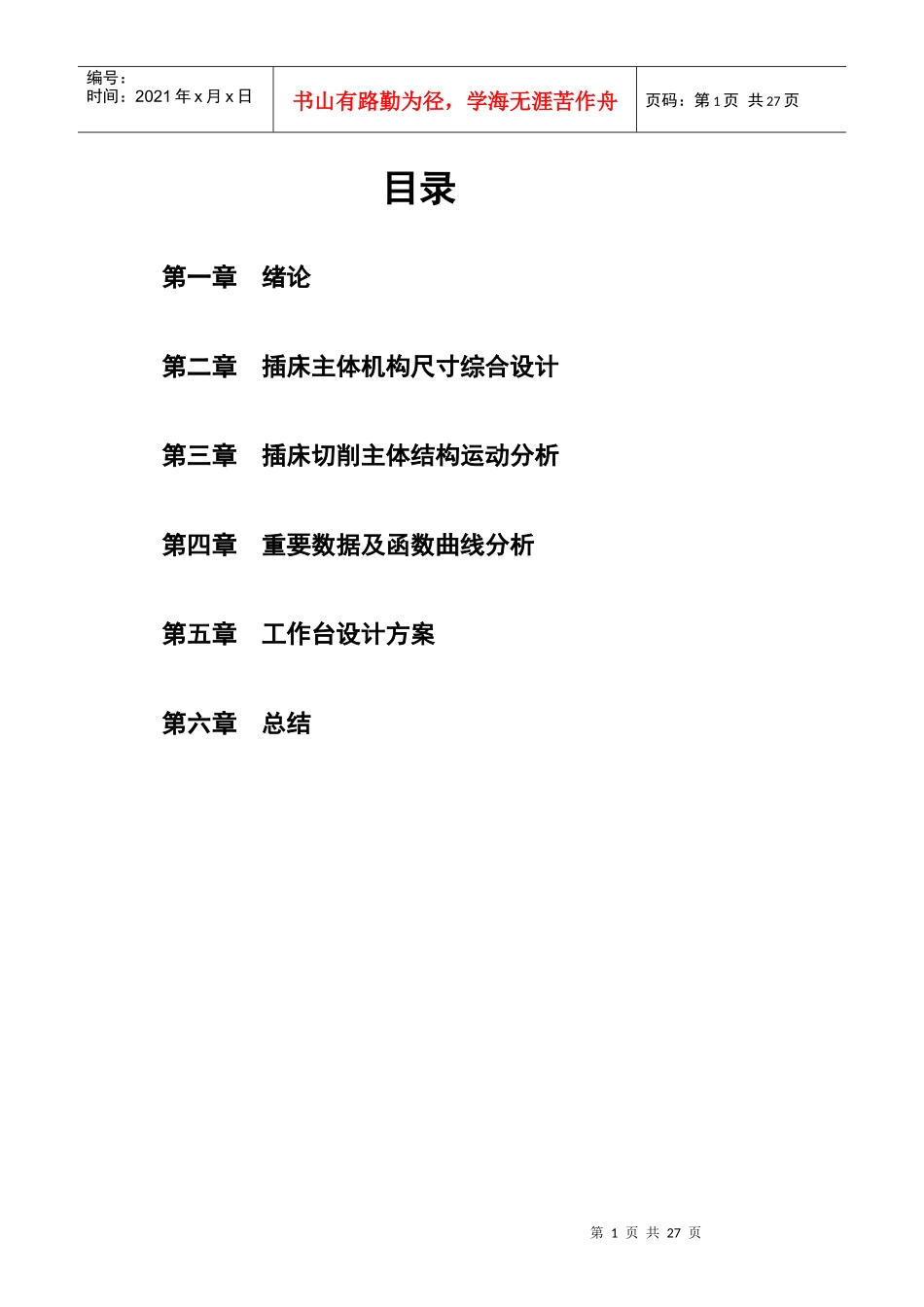

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页目录第一章绪论第二章插床主体机构尺寸综合设计第三章插床切削主体结构运动分析第四章重要数据及函数曲线分析第五章工作台设计方案第六章总结第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页第一章绪论一，设计的题目：插床运动系统方案设计及其运动分析。二，此设计是工科专业在学习《机械原理》后进行的一次较全面的综合设计训练，其目的：1.巩固理论知识，并应用于解决实际工程问题；2.建立机械传动系统方案设计、机构设计与分析概念；3.进行计算、绘图、正确应用设计资料、手册、标准和规范以及使用经验数据的能力训练。三，主要内容：1.确定插床主要尺寸，然后按1：1的比例画出图形。对插刀进行运动分析，选取适当比例尺画出不同点速度，加速度矢量图得到不同点的速度，加速度，并对两处位移，作出位移，速度，加速度同转角的图像2.在内容1运动分析的基础上作出运动循环图，在运动循环图的指导下，根据设计要求确定工作台进给运动机构传动方案设计（包括上下滑板1和2进给运动的机构传动方案设计；回转台3分度运动的机构传动方案设计；刀具与工作台在运动中的协调性分析；）3.整理和编写说明书一份，对图纸进行详细说明时间安排（1）.第一天明确任务，准备作图工具，并打扫教室。（2）.第二、三天在老师的指导下确定构建尺寸，作出机构简图，并进行运动分析，并作出一个周期的位移、速度、加速度随转角变化的图像（3）.第四、五天在老师的指导下，完成工作台的机构传动方案设计，并画出传动示意图。（4）.第六、七、八天自己总结，整理并编写说明书一份第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页机械原理课程设计任务书学院名称：专业：年级：学生姓名:学号:指导教师:一、设计题目插床传动系统方案设计及其运动分析二、主要内容1）对指定的机械进行传动系统方案设计；2）对执行机构进行运动简图设计（含必要的机构创意实验）；3）飞轮设计；4）编写设计说明书。三、具体要求插床是用于加工各种内外平面、成形表面，特别是键槽和带有棱角的内孔等的机床（如图1所示），已知数据如下表（参考图2）。参数nrHLO1O2C1C2C3C4G3G5JS3QKδ单位rpmmmmmmmmmmmmmNNKgm2N数据6010015012050501201603200.14100020.05另：lBC/lBO2=1,工作台每次进给量0.5mm，刀具受力情况参考图2。机床外形尺寸及各部份联系尺寸如图1所示（其中：l1=1600，l2=1200,l3=740,l4=640,l5=580,l6=560,l7=200,l8=320,l9=150,l10=360,l11=1200,单位均为mm，其余尺寸自定。四、完成后应上交的材料第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页1)机械原理课程设计说明书；2)一号图一张，内容包括：插床机构运动简图、速度及加速度多边形图、S（φ）-φ曲线、V（φ）-φ曲线和a（φ）-φ曲线；3)三号坐标纸一张：Med（φ）、Mer（φ）-φ曲线；4)一号图一张，内容包括：插床工作循环图、工作台传动方案图。五、推荐参考资料1)《机械原理课程设计指导书》（西华大学机械学院基础教学部编）2)《机械原理》（孙桓主编，高等教育出版社）3)《机械原理较程》（孙桓主编，西北工业大学出版社）第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页啊1111指导教师签名日期年月日第6页共27页第5页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共27页系主任审核日期年月日第二章插床主体机构尺寸综合设计机构简图如下：已知O1O2=150mm，BC/BO2=1，行程H=100mm，行程比系数K=2，根据以上信息确定曲柄O1A,BC,BO2长度，以及O2到YY轴的距离1.O1A长度的确定第7页共27页第6页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共27页第8页共27页第7页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共27页图1极限位置由K=(1800+θ)/(1800−θ)，得极为夹角：...
