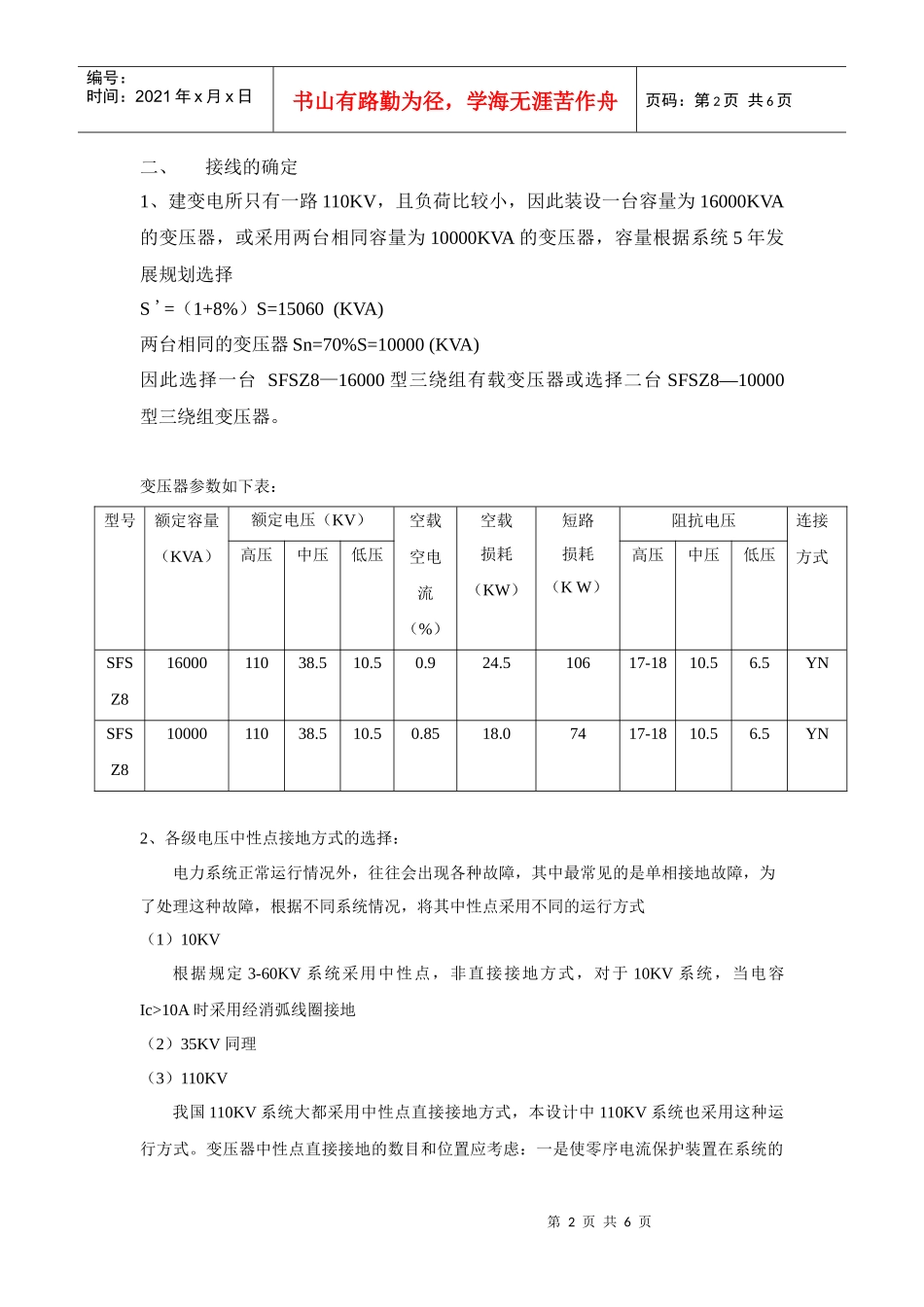

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页电气设计说明书一、工程概况由于该县用电不很大，又不平衡，为发挥水电站效益，拟在县城附近建立一座110/35/10KV变电所，架设一回110KV线路经某水电站与大电网连接，使水电站多余电力向系统送电，保证全县用电。该县小水电资源丰富，规划建设水电站多处，其中较大的有A电站装机2400KW，B电站装机2000KW，C电站装机1800KW，D电站装机1200KW，E电站装机1080KW，总水力资源约22MW。近期计划建设AB两水电站。在负荷分布上，除氮肥厂和县城负荷较大外，M镇有县高新技术园区，今后会有较大发展，其他村镇为一般农业电气化和生活用电，负荷小很不平衡。全县发供电负荷表名称最大负荷（KW）最小负荷（KW）最大负荷年利用小时（h）化肥厂320020006000县城10KV4000（近期2500）12003000M镇3200（近期2500）2000（近期1500）3000用电合计10400（近期8200）5200改建水电站900060005000A（近期建）240012004000B（近期建）200012004000近期发电合计134008400第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页二、接线的确定1、建变电所只有一路110KV，且负荷比较小，因此装设一台容量为16000KVA的变压器，或采用两台相同容量为10000KVA的变压器，容量根据系统5年发展规划选择S'=（1+8%）S=15060(KVA)两台相同的变压器Sn=70%S=10000(KVA)因此选择一台SFSZ8—16000型三绕组有载变压器或选择二台SFSZ8—10000型三绕组变压器。变压器参数如下表：型号额定容量（KVA）额定电压（KV）空载空电流（%）空载损耗（KW）短路损耗（KW）阻抗电压连接方式高压中压低压高压中压低压SFSZ81600011038.510.50.924.510617-1810.56.5YNSFSZ81000011038.510.50.8518.07417-1810.56.5YN2、各级电压中性点接地方式的选择：电力系统正常运行情况外，往往会出现各种故障，其中最常见的是单相接地故障，为了处理这种故障，根据不同系统情况，将其中性点采用不同的运行方式（1）10KV根据规定3-60KV系统采用中性点，非直接接地方式，对于10KV系统，当电容Ic>10A时采用经消弧线圈接地（2）35KV同理（3）110KV我国110KV系统大都采用中性点直接接地方式，本设计中110KV系统也采用这种运行方式。变压器中性点直接接地的数目和位置应考虑：一是使零序电流保护装置在系统的第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页各种运行方式下保护范围基本保持不变，且具有足够的灵敏度和可靠性；二是不使变压器承受危险的过电压，为此变压器中性点接地数目和位置尽可能保持不变。3、电气主接线的选择根据规定，变电所主接线应根据变电所在的电力网的地位，出线回路数，设备特点及负荷性质等条件确定，并应满足可靠，运行灵活，操作检修方便，节约投资和便于扩建等需要。根据设计要求，选择一台或二台变压器方案一：1、优点：高压断路器数量少，线路简单，操作维修方便，节约投资，便于扩建2、缺点：主回路高压断路器损坏，供电可靠性不高方案二：1、优点：高压断路器数量少。2、缺点：变压器的投入和切除操作比较复杂，需动用两台断路器，投资大。综上所述，本次设计电气主接线为：方案I（主接线图见附图1）三、电气设备选择各种电气设备按工作条件进行选择，按线路状态校验其动热稳定，短路冲击电流最高时温度及短时温度等。短路电流数据：110KVI”(3)=2.74KAI2s=2.68KAI4S=2.69KAI”(2)=2.37KAI2s=2.3KAI4S=2.3KA35KVI”(3)=8.5KAI2s=8.36KAI4S=8.37KAI”(2)=7.36KAI2s=7.1KAI4S=7.2KA10KVI”(3)=4.29KAI2s=4.63KAI4S=4.74KAI”(2)=3.7KAI2s=4KAI4S=4.1KA第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页电气设备选择总汇表四、配电装置1、电装置可分为屋内式、屋外荛成套配电装置（1）屋内配电装置特点：A受外界影响小，户内设备投资与较低；B安全净距小，占地机面积小，还可以分层布置使占地更小；C运行维护条件好，方便安全；D房屋建筑费较大，电压愈高投资愈大。（2）屋外配电装置特点：A不需建房，方...
