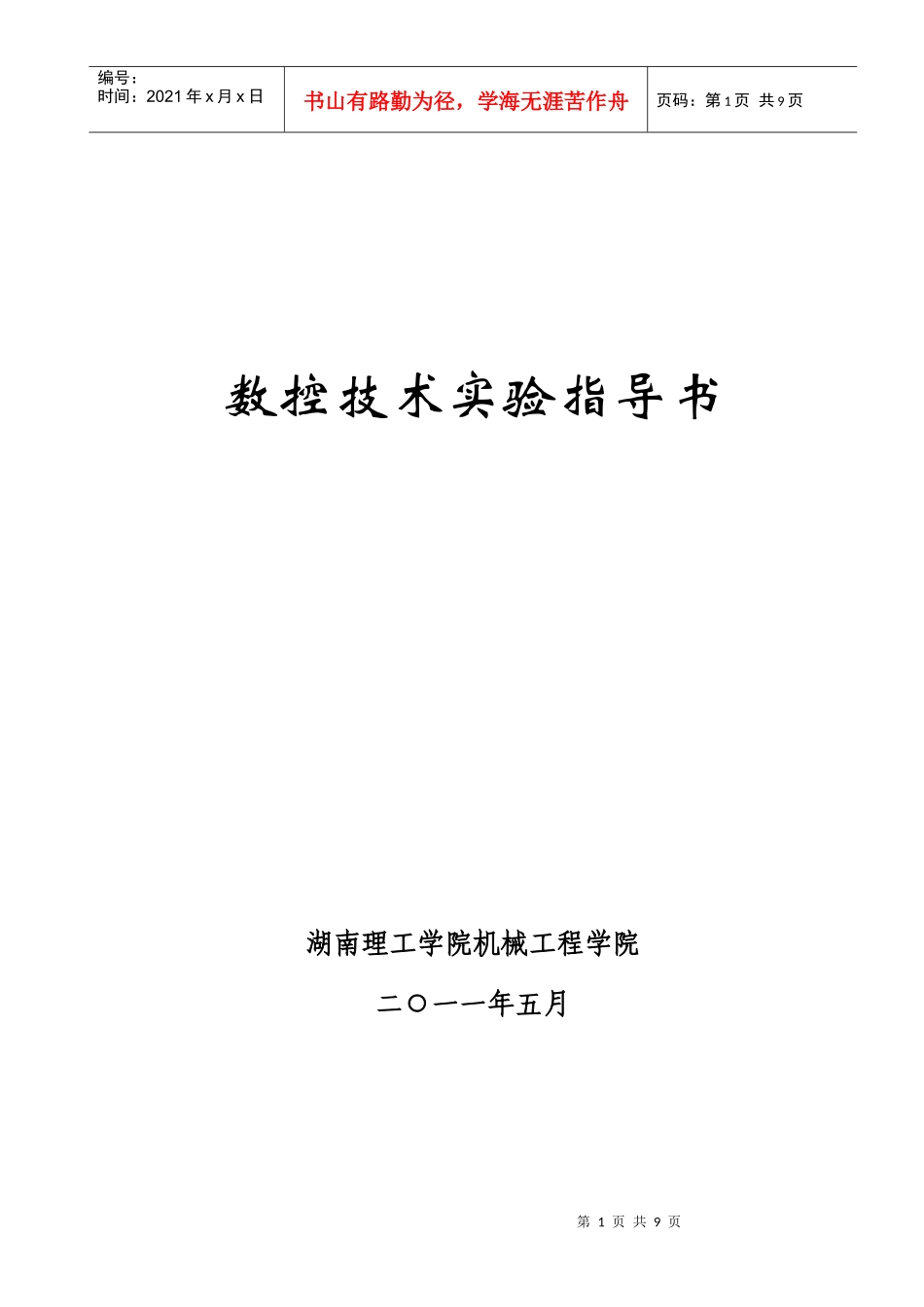

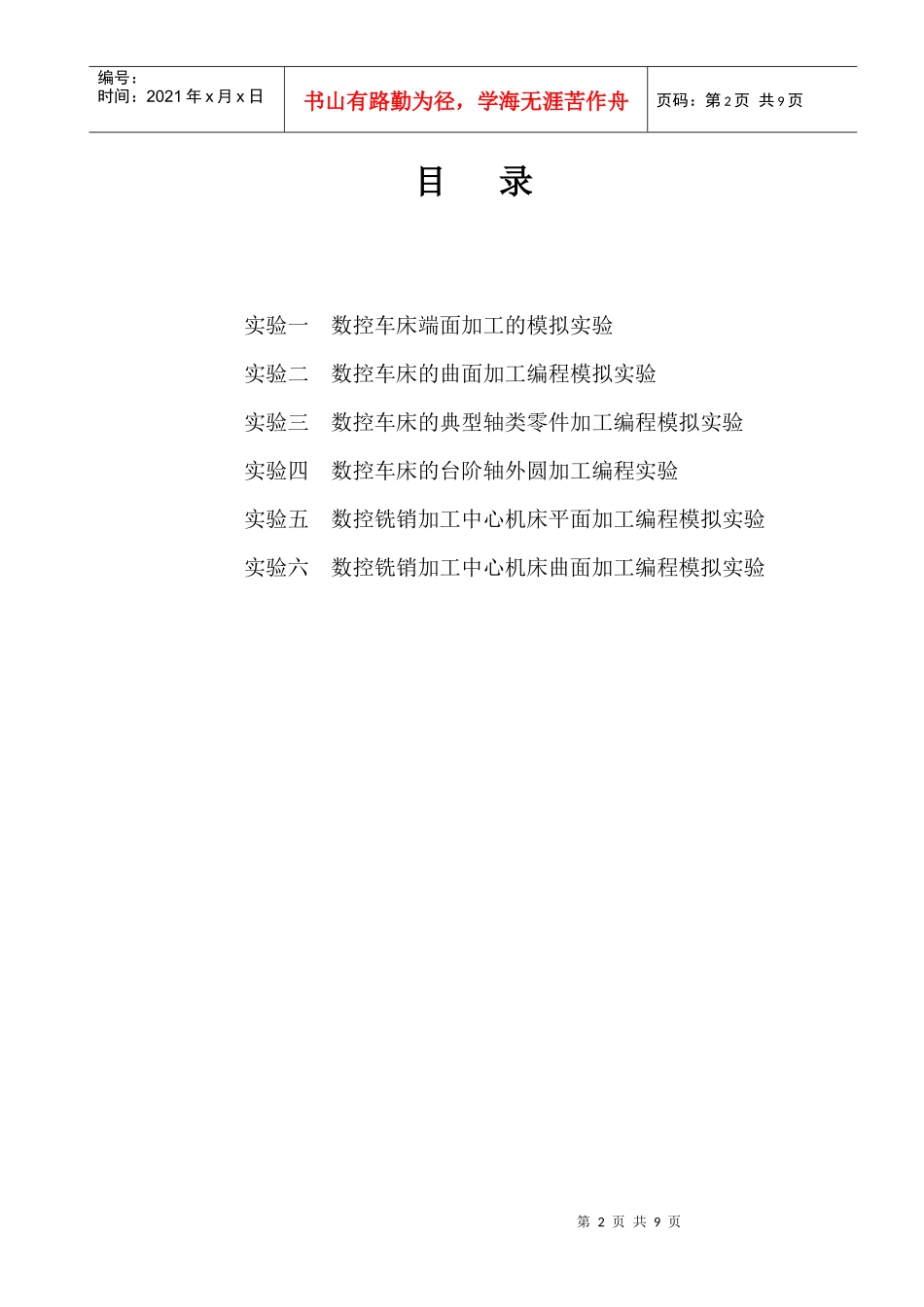

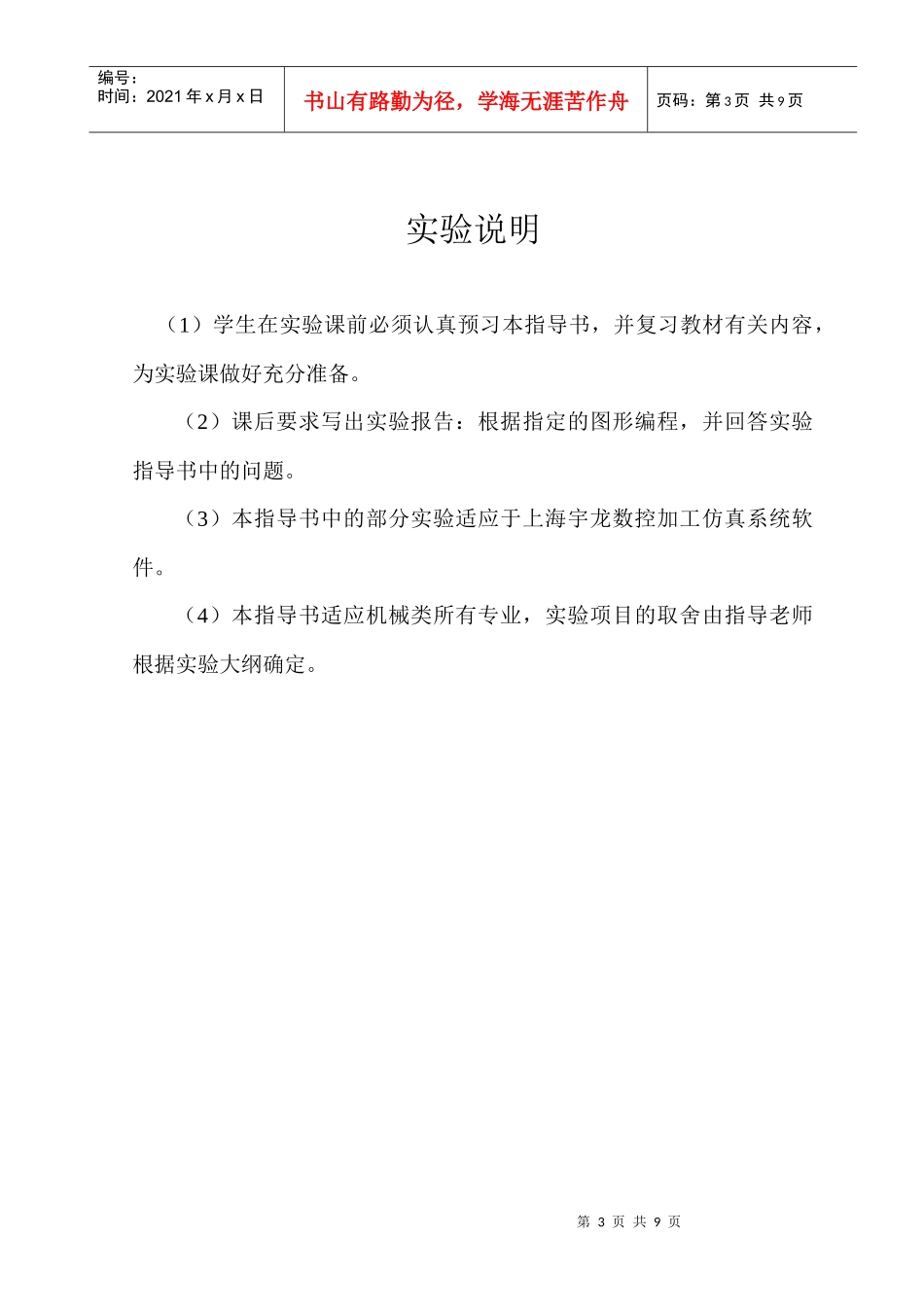

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页数控技术实验指导书湖南理工学院机械工程学院二○一一年五月第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页目录实验一数控车床端面加工的模拟实验实验二数控车床的曲面加工编程模拟实验实验三数控车床的典型轴类零件加工编程模拟实验实验四数控车床的台阶轴外圆加工编程实验实验五数控铣销加工中心机床平面加工编程模拟实验实验六数控铣销加工中心机床曲面加工编程模拟实验第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页实验说明（1）学生在实验课前必须认真预习本指导书，并复习教材有关内容，为实验课做好充分准备。（2）课后要求写出实验报告：根据指定的图形编程，并回答实验指导书中的问题。（3）本指导书中的部分实验适应于上海宇龙数控加工仿真系统软件。（4）本指导书适应机械类所有专业，实验项目的取舍由指导老师根据实验大纲确定。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页实验一数控车床端面加工的模拟实验一、实验目的（1）了解数控车床操作面板上各个按键的功用，（2）掌握数控车床的调整及加工前的准备工作，（3）掌握程序的输入及修改方法和G01代码的运用。二、实验仪器、设备1、硬件环境微机一台2、软件环境Windows2000或WindowsXP操作系统，上海宇龙数控加工仿真系统软件。三、实验内容与要求1．选择模拟机床FANUC0i系统标准车床2．根据零件图纸编程并导入模拟软件调试、加工。四、问题1、详述数控车床试切法对刀的步骤？第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页2、试述G50和G54-G59设定工件坐标的差异？实验二数控车床的曲面加工编程模拟实验一、实验目的1、了解数控车床的坐标系；2、掌握数控车床G02、G03等程序代码的运用。二、实验仪器、设备1、硬件环境微机一台2、软件环境Windows2000或WindowsXP操作系统，上海宇龙数控加工仿真系统软件。三、实验内容1．选择模拟机床FANUC0i系统标准车床2．根据零件图纸编程并导入模拟软件调试、加工。四、问题第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页1、如何对加工工序进行划分？2、工件装夹方式的确定应注意那几方面？实验三数控车床的典型轴类零件加工编程模拟实验一、实验目的1、了解数控车床的坐标系；2、掌握数控车床G02、G03等程序代码的运用。二、实验仪器、设备1、硬件环境微机一台2、软件环境Windows2000或WindowsXP操作系统，上海宇龙数控加工仿真系统软件。三、实验内容1．选择模拟机床FANUC0i系统标准车床2．根据零件图纸编程并导入模拟软件调试、加工。第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页四、问题1、如何确定对刀点比较合理？工件坐标系与编程坐标系有什么关系？实验五数控铣销加工中心机床平面加工编程模拟实验一、实验目的1、了解数控加工中心机床操作面板上各个按键的功用；2、掌握数控加工中心机床的调整及加工前的准备工作；3、掌握程序的输入及修改方法。二、实验仪器、设备1、硬件环境微机一台2、软件环境Windows2000或WindowsXP操作系统，上海宇龙数控加工仿真系统软件。三、实验内容1．选择模拟机床FANUC0i系统南通机床厂XH731A立式加工中心。2．根据零件图纸编程并导入模拟软件调试、加工。第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页四、问题1、如何选择走刀路线？实验六数控铣销加工中心机床曲面加工编程模拟实验一、实验目的1、了解数控加工中心机床操作面板上各个按键的功用；2、掌握数控加工中心机床的调整及加工前的准备工作；3、掌握程序的输入及修改方法。二、实验仪器、设备1、硬件环境微机一台2、软件环境Windows2000或WindowsXP操作系统，上海宇龙数控加工仿真系统软件。三、实验内容1．选择模拟机床FANUC0i系统南通机...
