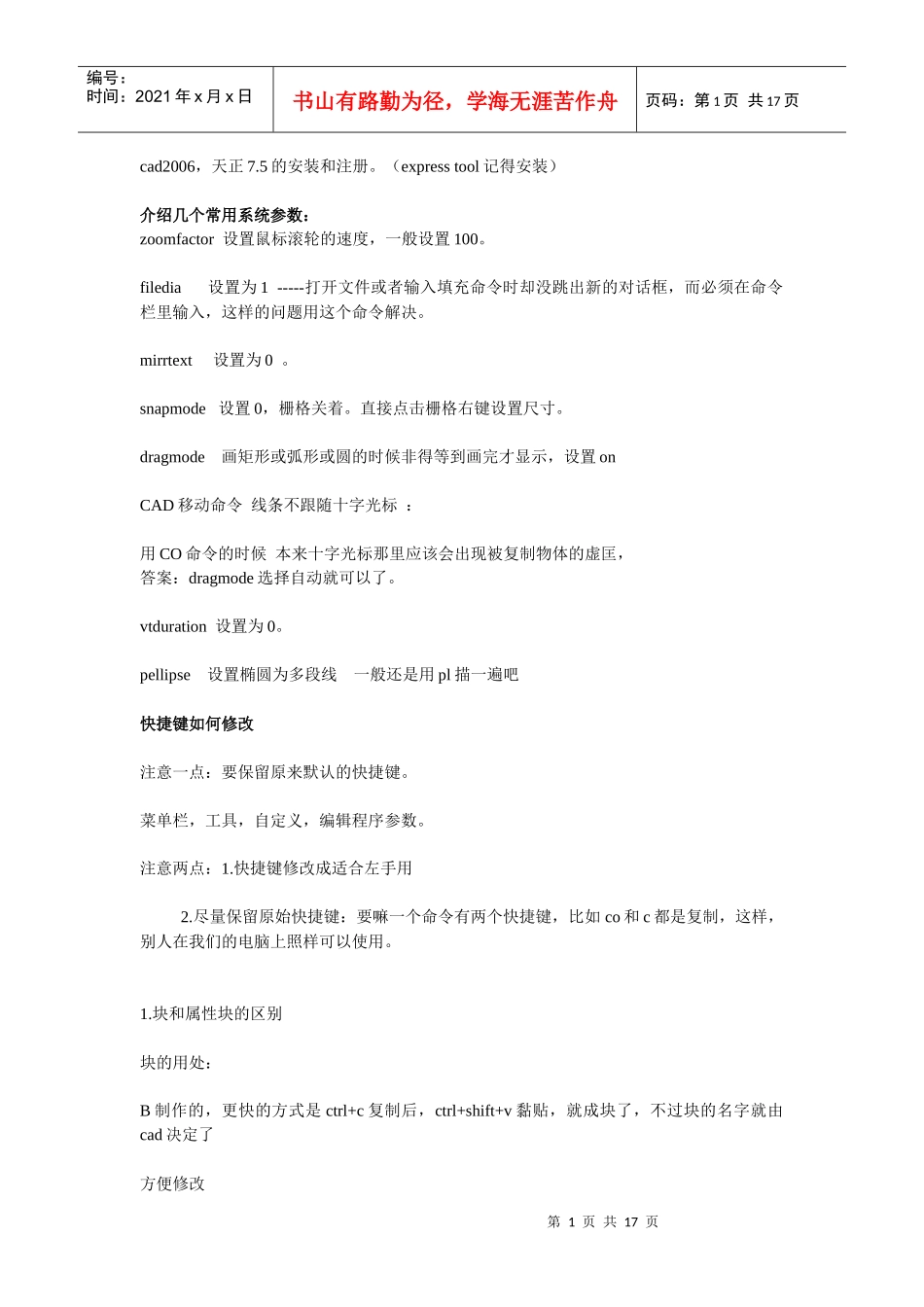

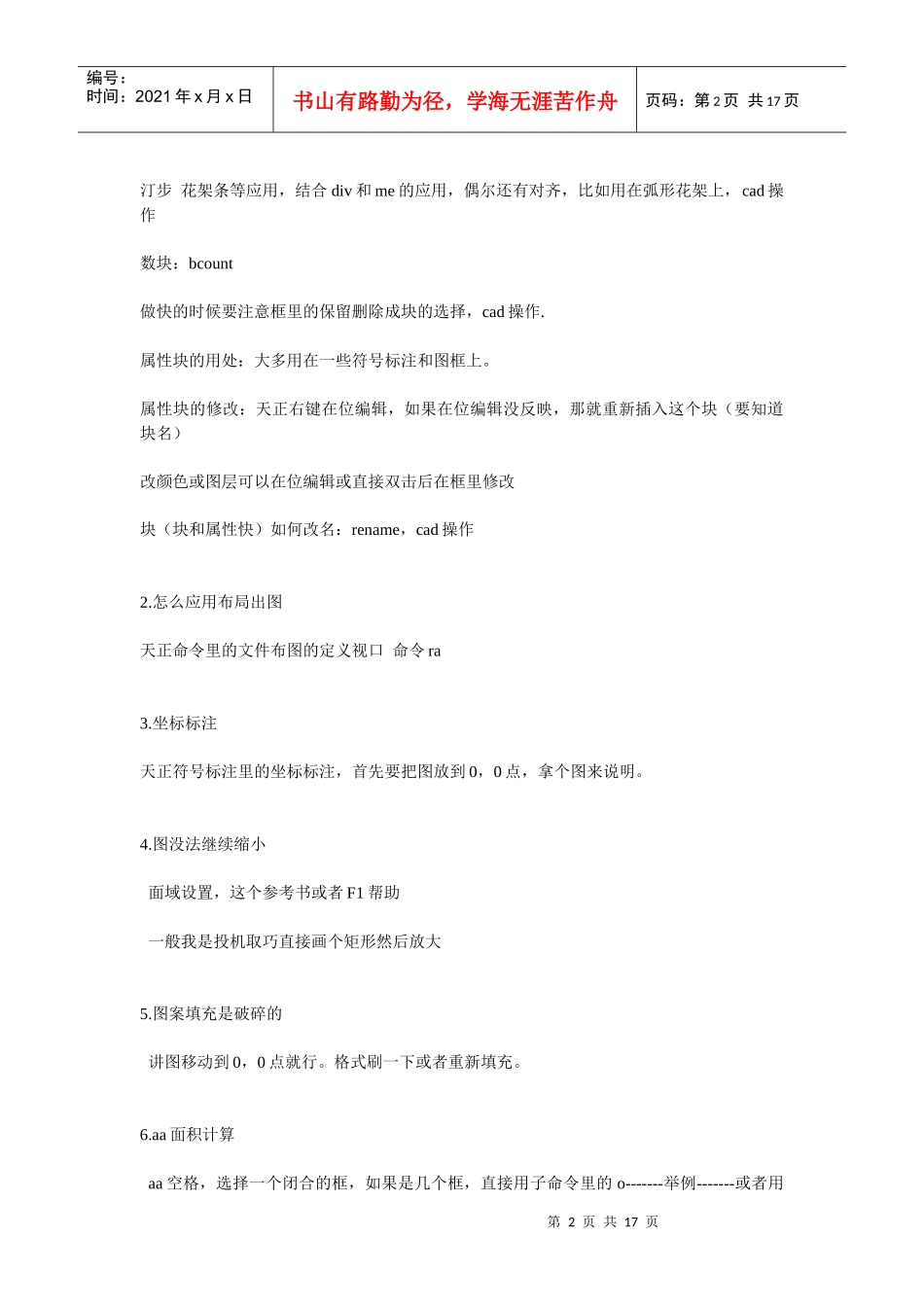

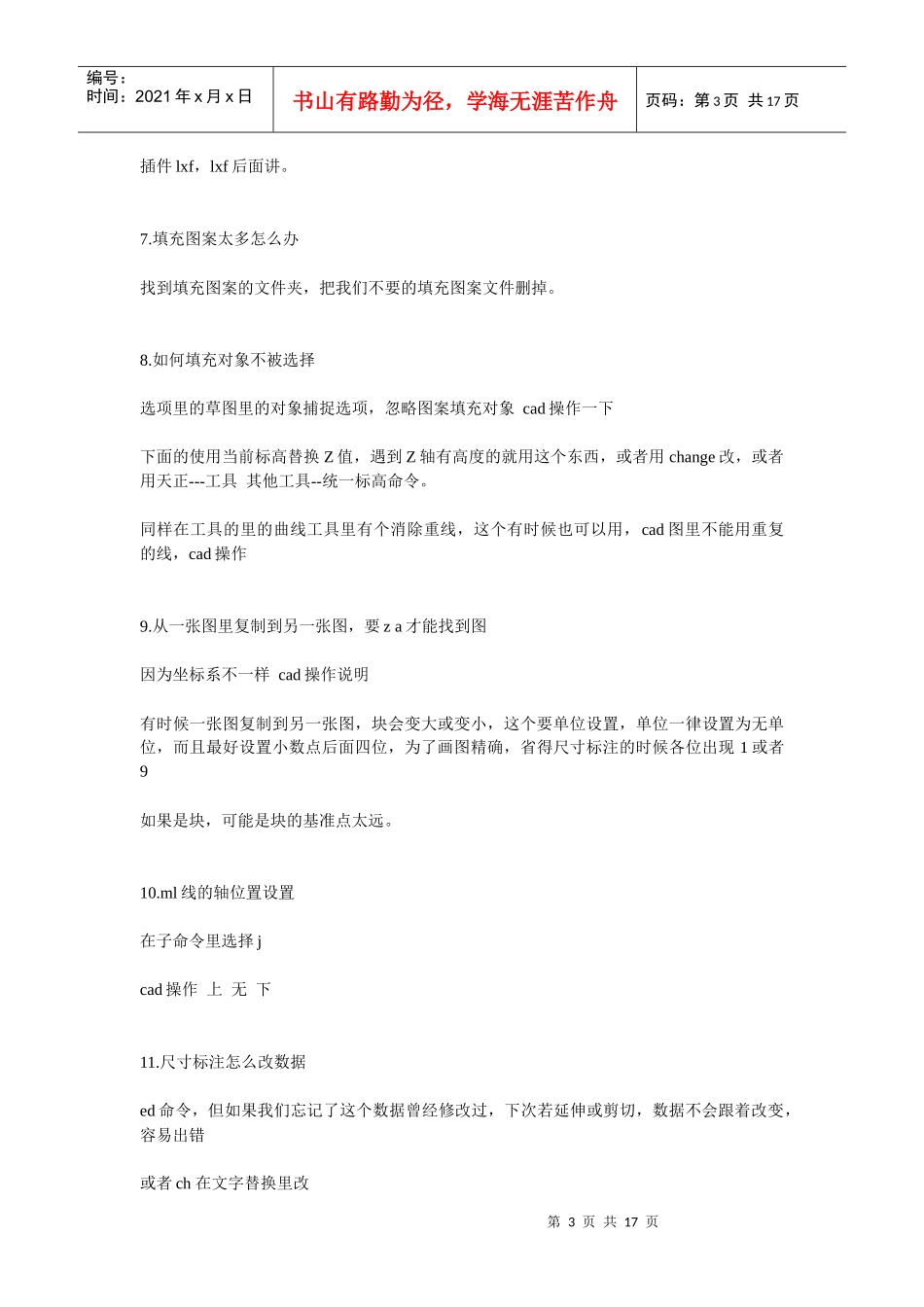

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页cad2006，天正7.5的安装和注册。（expresstool记得安装）介绍几个常用系统参数：zoomfactor设置鼠标滚轮的速度，一般设置100。filedia设置为1-----打开文件或者输入填充命令时却没跳出新的对话框，而必须在命令栏里输入，这样的问题用这个命令解决。mirrtext设置为0。snapmode设置0，栅格关着。直接点击栅格右键设置尺寸。dragmode画矩形或弧形或圆的时候非得等到画完才显示，设置onCAD移动命令线条不跟随十字光标：用CO命令的时候本来十字光标那里应该会出现被复制物体的虚匡，答案：dragmode选择自动就可以了。vtduration设置为0。pellipse设置椭圆为多段线一般还是用pl描一遍吧快捷键如何修改注意一点：要保留原来默认的快捷键。菜单栏，工具，自定义，编辑程序参数。注意两点：1.快捷键修改成适合左手用2.尽量保留原始快捷键：要嘛一个命令有两个快捷键，比如co和c都是复制，这样，别人在我们的电脑上照样可以使用。1.块和属性块的区别块的用处：B制作的，更快的方式是ctrl+c复制后，ctrl+shift+v黏贴，就成块了，不过块的名字就由cad决定了方便修改第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页汀步花架条等应用，结合div和me的应用，偶尔还有对齐，比如用在弧形花架上，cad操作数块：bcount做快的时候要注意框里的保留删除成块的选择，cad操作.属性块的用处：大多用在一些符号标注和图框上。属性块的修改：天正右键在位编辑，如果在位编辑没反映，那就重新插入这个块（要知道块名）改颜色或图层可以在位编辑或直接双击后在框里修改块（块和属性快）如何改名：rename，cad操作2.怎么应用布局出图天正命令里的文件布图的定义视口命令ra3.坐标标注天正符号标注里的坐标标注，首先要把图放到0，0点，拿个图来说明。4.图没法继续缩小面域设置，这个参考书或者F1帮助一般我是投机取巧直接画个矩形然后放大5.图案填充是破碎的讲图移动到0，0点就行。格式刷一下或者重新填充。6.aa面积计算aa空格，选择一个闭合的框，如果是几个框，直接用子命令里的o-------举例-------或者用第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页插件lxf，lxf后面讲。7.填充图案太多怎么办找到填充图案的文件夹，把我们不要的填充图案文件删掉。8.如何填充对象不被选择选项里的草图里的对象捕捉选项，忽略图案填充对象cad操作一下下面的使用当前标高替换Z值，遇到Z轴有高度的就用这个东西，或者用change改，或者用天正---工具其他工具--统一标高命令。同样在工具的里的曲线工具里有个消除重线，这个有时候也可以用，cad图里不能用重复的线，cad操作9.从一张图里复制到另一张图，要za才能找到图因为坐标系不一样cad操作说明有时候一张图复制到另一张图，块会变大或变小，这个要单位设置，单位一律设置为无单位，而且最好设置小数点后面四位，为了画图精确，省得尺寸标注的时候各位出现1或者9如果是块，可能是块的基准点太远。10.ml线的轴位置设置在子命令里选择jcad操作上无下11.尺寸标注怎么改数据ed命令，但如果我们忘记了这个数据曾经修改过，下次若延伸或剪切，数据不会跟着改变，容易出错或者ch在文字替换里改第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页或者直接拉长标注基点cad操作总结一下，尺寸标注尽量不要直接在上面改，以免将来改图发生不测。要嘛直接拉长或拉短基点。最好的方式就是精准的去画图，我们在格式里把小数点后面设置为四位数，画线时长度和角度控制准了。12.旋转复制对象（试验）选对象，ro，指定基点，c，输入角度选中对象，点中点，右键，旋转，（选择基点），c，13.F9要关着，要不鼠标会跳14.画一条线输入角度l空格<角度长度任意角度或可设置，比如17度，38度，右键极轴，点设置15.ex空格空格延伸的时候没撞到最前面的那条线ex空格空格，en搞定cad操作17.样条曲线和pl的区别尽量少用spl画图，不能编辑。一般用pl线，pl线的直线和...
