合肥学院第四届电子设计竞赛决赛试题VIP免费

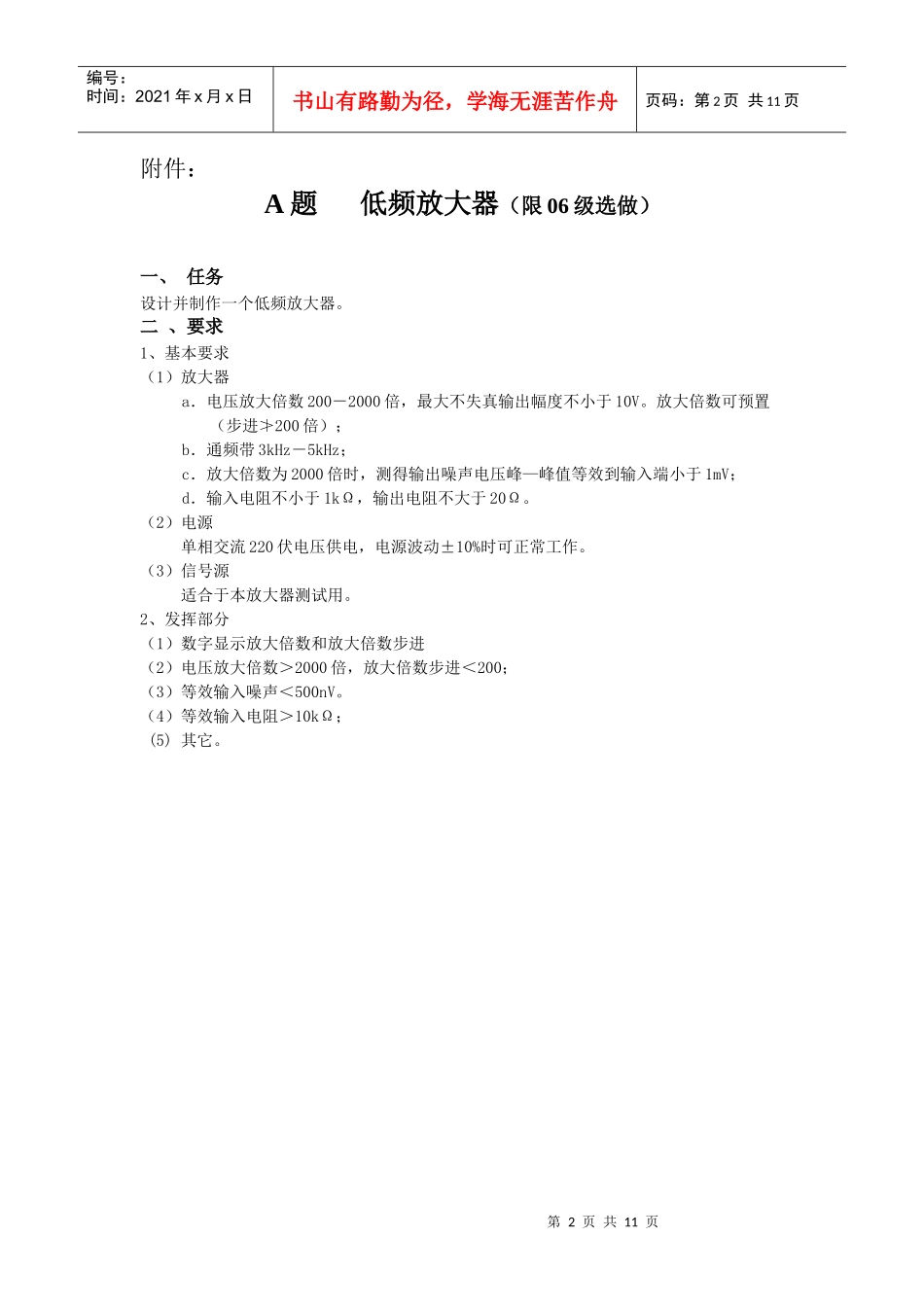

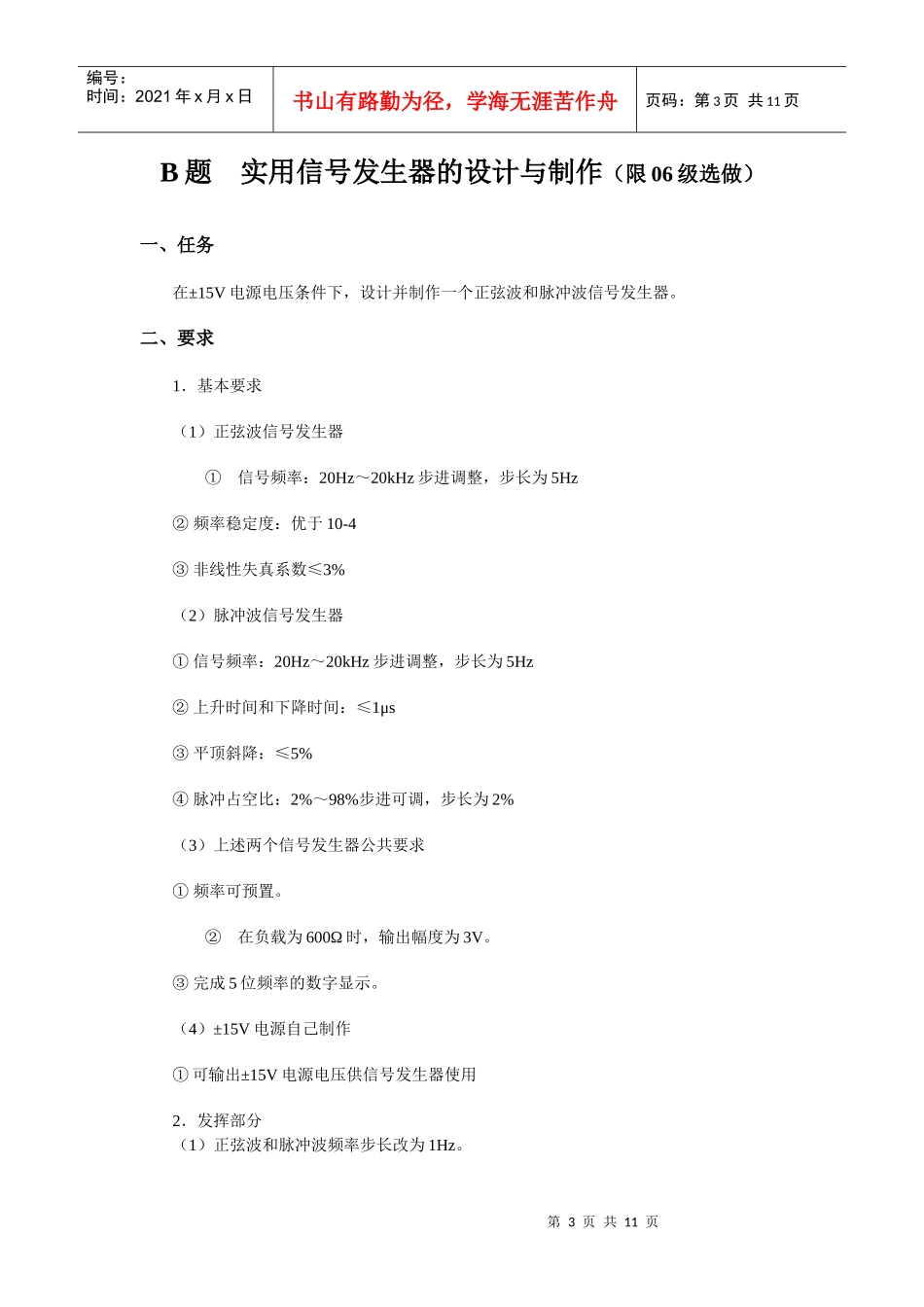

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页合肥学院第四届电子设计竞赛决赛试题根据竞赛进程安排，我院第四届电子设计竞赛于2008年4月25日~28日举行，参赛队可从下列允许选择的试题中任选一题完成：A题低频放大器（限06级选做）B题实用信号发生器的设计与制作（限06级选做）C题医院病人呼叫系统D题智能电动车E题自动门控制系统F题无线数据传输系统（温度遥测）试题具体任务及要求见附件。合肥学院第四届电子设计竞赛组委会2008年4月25日第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页附件：A题低频放大器（限06级选做）一、任务设计并制作一个低频放大器。二、要求1、基本要求（1）放大器a．电压放大倍数200－2000倍，最大不失真输出幅度不小于10V。放大倍数可预置（步进≯200倍）；b．通频带3kHz－5kHz；c．放大倍数为2000倍时，测得输出噪声电压峰—峰值等效到输入端小于1mV；d．输入电阻不小于1kΩ，输出电阻不大于20Ω。（2）电源单相交流220伏电压供电，电源波动±10%时可正常工作。（3）信号源适合于本放大器测试用。2、发挥部分（1）数字显示放大倍数和放大倍数步进（2）电压放大倍数＞2000倍，放大倍数步进＜200；（3）等效输入噪声＜500nV。（4）等效输入电阻＞10kΩ；(5)其它。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页B题实用信号发生器的设计与制作（限06级选做）一、任务在±15V电源电压条件下，设计并制作一个正弦波和脉冲波信号发生器。二、要求1．基本要求（1）正弦波信号发生器①信号频率：20Hz～20kHz步进调整，步长为5Hz②频率稳定度：优于10-4③非线性失真系数≤3%（2）脉冲波信号发生器①信号频率：20Hz～20kHz步进调整，步长为5Hz②上升时间和下降时间：≤1μs③平顶斜降：≤5%④脉冲占空比：2%～98%步进可调，步长为2%（3）上述两个信号发生器公共要求①频率可预置。②在负载为600Ω时，输出幅度为3V。③完成5位频率的数字显示。（4）±15V电源自己制作①可输出±15V电源电压供信号发生器使用2．发挥部分（1）正弦波和脉冲波频率步长改为1Hz。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页（2）正弦波和脉冲波幅度可步进调整，调整范围为100mV～3V，步长为100mV。（3）正弦波和脉冲波频率可自动步进，步长为1Hz。三、评分标准项目满分基本要求设计与总结报告：方案比较、设计与论证，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析。50实际制作完成情况50发挥部分完成第（1）项15完成第（2）项15完成第（3）项10其他10第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页C题医院病人呼叫系统医院对住院病人通常进行编号，并根据病情设置护理级别。医院病人呼叫系统的设计为：当病人紧急呼叫时，会产生声、光提示，并显示病人编号，以便医护人员及时处理。一、任务设计、组装、调试医院病人呼叫系统。二、要求1、基本要求（1）当病人紧急呼叫时，会产生声、光提示，并显示病人编号（床位数十）。（2）根据病人病情设置优先级。当有多人呼叫时，病情严重者优先。（3）医护人员处理完当前最高级别呼叫后，系统按优先级别显示其它呼叫病人的号码。（4）组装、调试医院病人呼叫系统。画出逻辑电路图,写出完整的总结报告。2、发挥部分设计一个有时钟功能的医院病人呼叫系统（床位数五十）（1）可任意设定时间提示；（2）病人紧急呼叫持续时间显示。三、评分标准项目满分基本要求设计与总结报告：方案比较、设计与论证，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析。50实际制作完成情况50发挥部分完成第（1）项30完成第（2）项15其他5第6页共11页第5页共11页障碍物1障碍物21m1m2mR=0.8mCB5cm起跑线1.2m2.3m0.4m5cm5cm2cm5cm5cm2cm停车区0.4m12cm光源1.45m0.4m0.3m直道区弯道区2mO50cm障碍区引导线车库0.2m0.4m15cm12.5cm12.5cm5cm编号...
