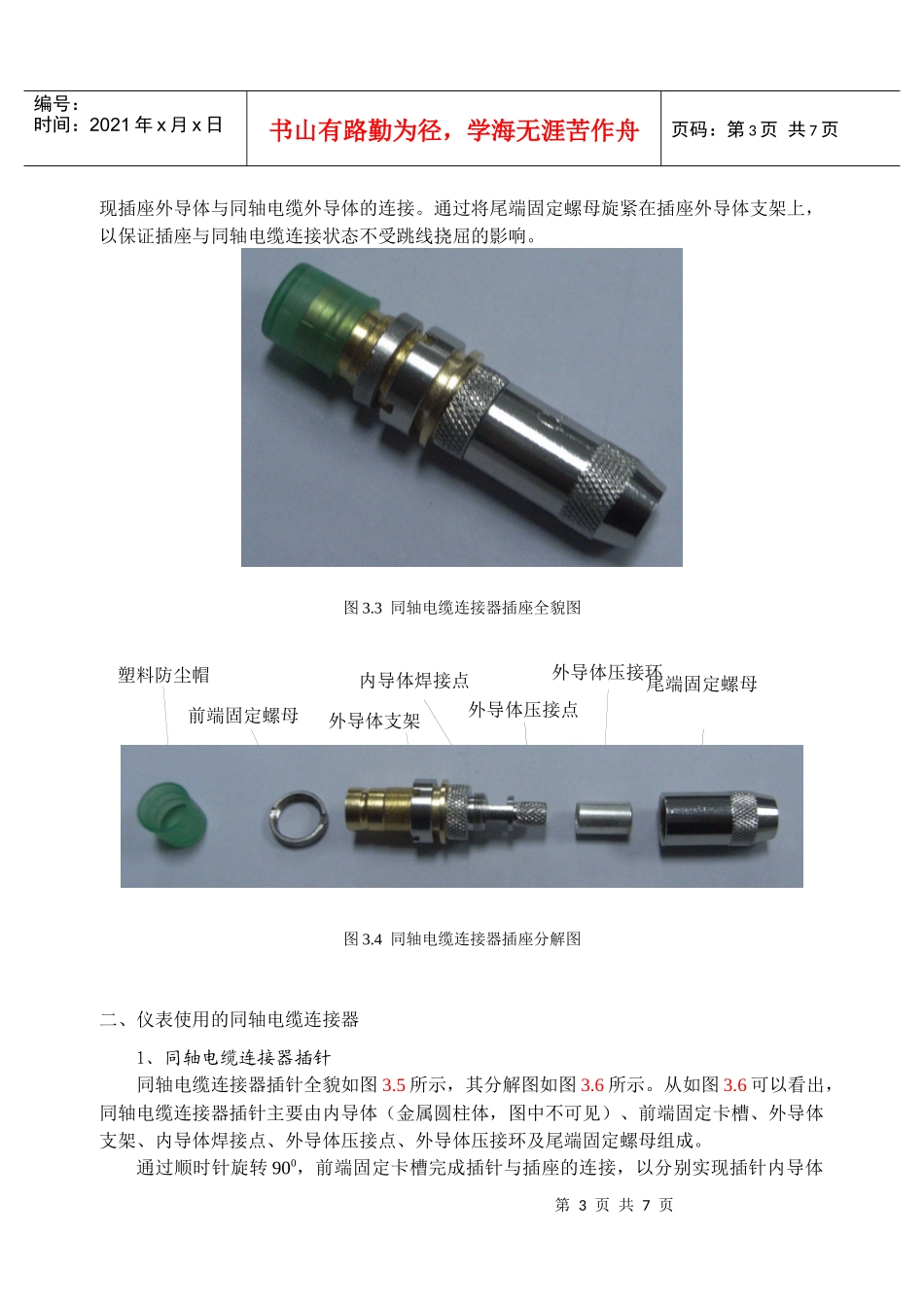

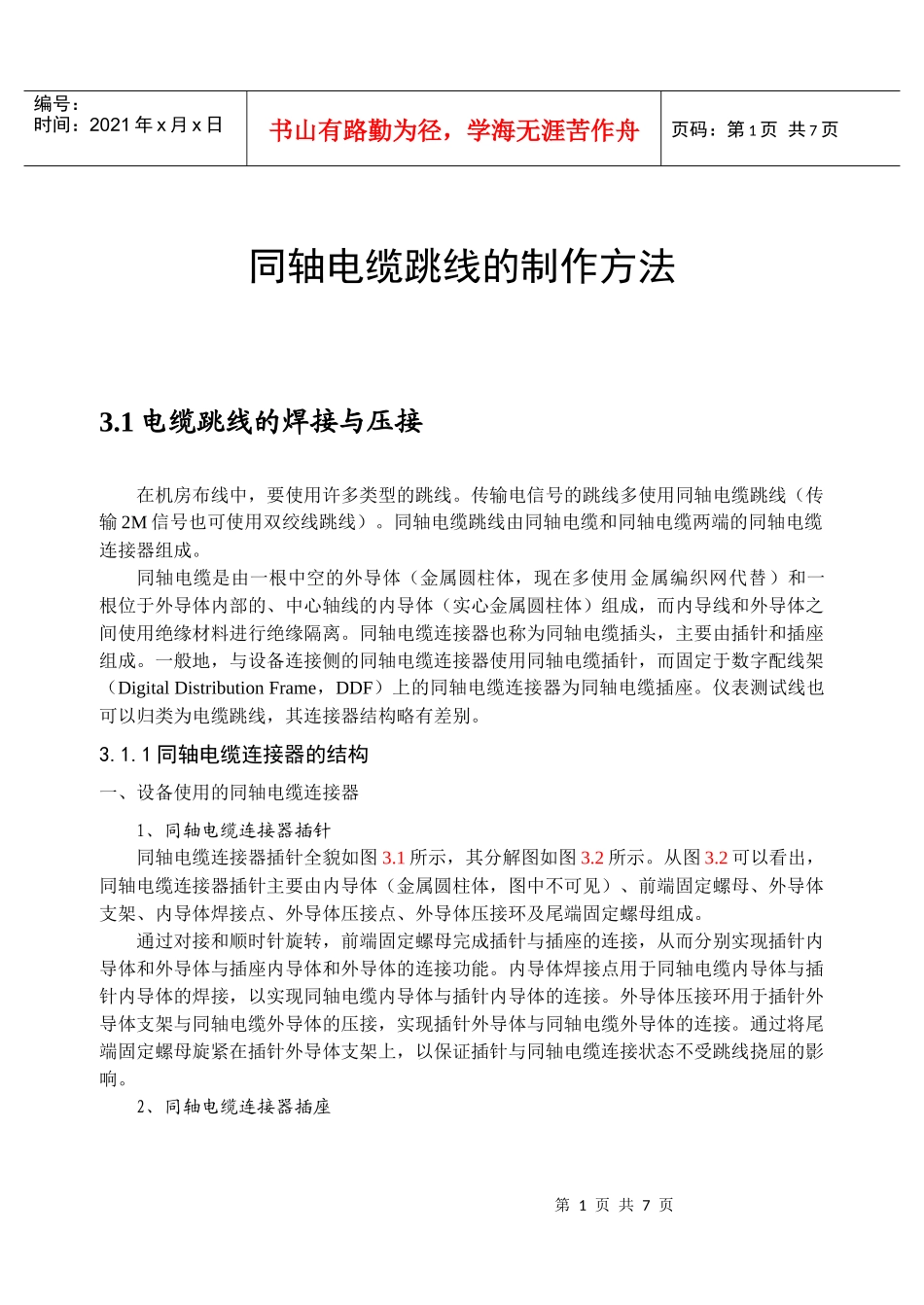

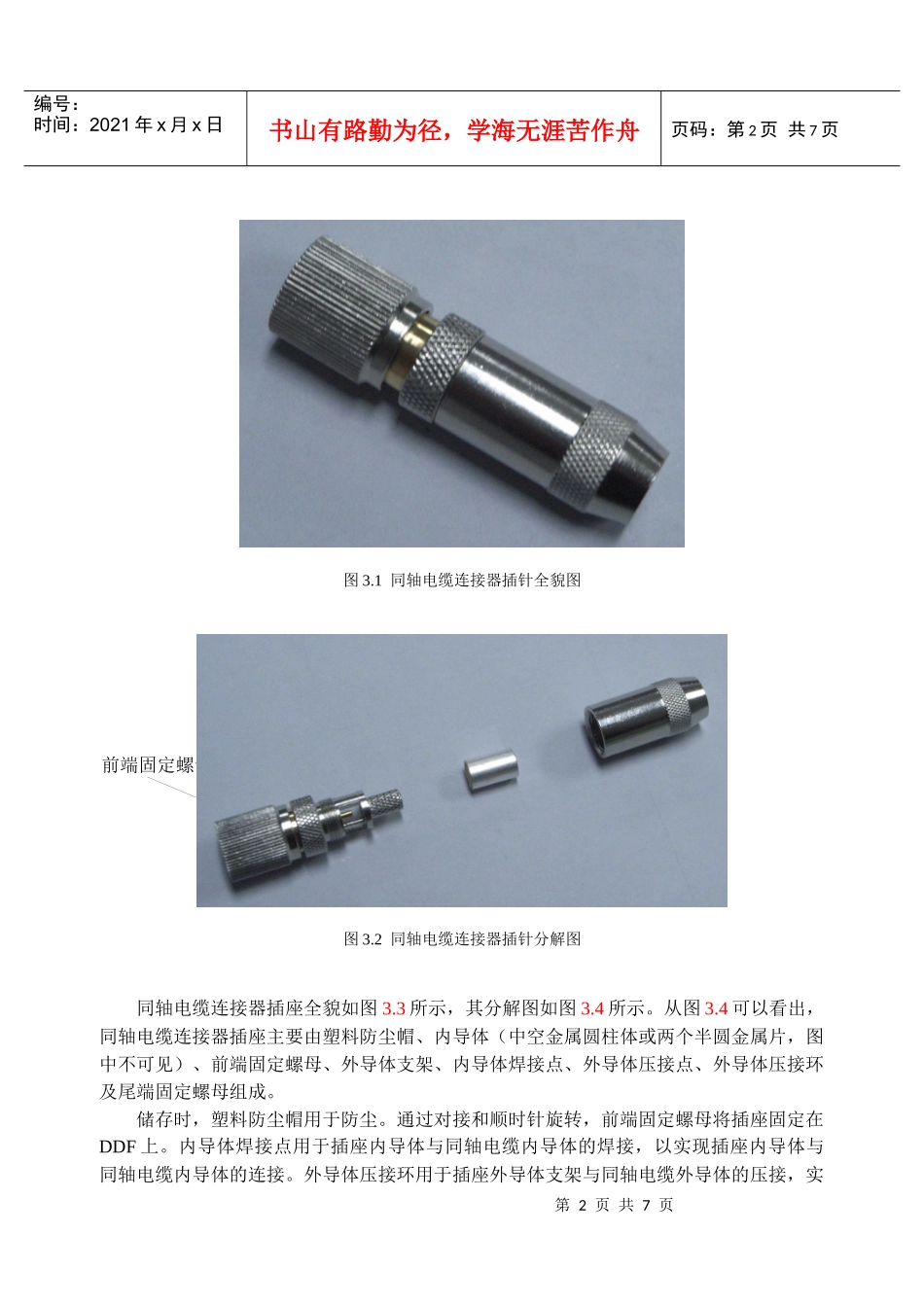

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页同轴电缆跳线的制作方法3.1电缆跳线的焊接与压接在机房布线中，要使用许多类型的跳线。传输电信号的跳线多使用同轴电缆跳线（传输2M信号也可使用双绞线跳线）。同轴电缆跳线由同轴电缆和同轴电缆两端的同轴电缆连接器组成。同轴电缆是由一根中空的外导体（金属圆柱体，现在多使用金属编织网代替）和一根位于外导体内部的、中心轴线的内导体（实心金属圆柱体）组成，而内导线和外导体之间使用绝缘材料进行绝缘隔离。同轴电缆连接器也称为同轴电缆插头，主要由插针和插座组成。一般地，与设备连接侧的同轴电缆连接器使用同轴电缆插针，而固定于数字配线架（DigitalDistributionFrame，DDF）上的同轴电缆连接器为同轴电缆插座。仪表测试线也可以归类为电缆跳线，其连接器结构略有差别。3.1.1同轴电缆连接器的结构一、设备使用的同轴电缆连接器1、同轴电缆连接器插针同轴电缆连接器插针全貌如图3.1所示，其分解图如图3.2所示。从图3.2可以看出，同轴电缆连接器插针主要由内导体（金属圆柱体，图中不可见）、前端固定螺母、外导体支架、内导体焊接点、外导体压接点、外导体压接环及尾端固定螺母组成。通过对接和顺时针旋转，前端固定螺母完成插针与插座的连接，从而分别实现插针内导体和外导体与插座内导体和外导体的连接功能。内导体焊接点用于同轴电缆内导体与插针内导体的焊接，以实现同轴电缆内导体与插针内导体的连接。外导体压接环用于插针外导体支架与同轴电缆外导体的压接，实现插针外导体与同轴电缆外导体的连接。通过将尾端固定螺母旋紧在插针外导体支架上，以保证插针与同轴电缆连接状态不受跳线挠屈的影响。2、同轴电缆连接器插座第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页图3.1同轴电缆连接器插针全貌图图3.2同轴电缆连接器插针分解图同轴电缆连接器插座全貌如图3.3所示，其分解图如图3.4所示。从图3.4可以看出，同轴电缆连接器插座主要由塑料防尘帽、内导体（中空金属圆柱体或两个半圆金属片，图中不可见）、前端固定螺母、外导体支架、内导体焊接点、外导体压接点、外导体压接环及尾端固定螺母组成。储存时，塑料防尘帽用于防尘。通过对接和顺时针旋转，前端固定螺母将插座固定在DDF上。内导体焊接点用于插座内导体与同轴电缆内导体的焊接，以实现插座内导体与同轴电缆内导体的连接。外导体压接环用于插座外导体支架与同轴电缆外导体的压接，实前端固定螺母内导体焊接点外导体压接点外导体压接环尾端固定螺母外导体支架第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页现插座外导体与同轴电缆外导体的连接。通过将尾端固定螺母旋紧在插座外导体支架上，以保证插座与同轴电缆连接状态不受跳线挠屈的影响。图3.3同轴电缆连接器插座全貌图图3.4同轴电缆连接器插座分解图二、仪表使用的同轴电缆连接器1、同轴电缆连接器插针同轴电缆连接器插针全貌如图3.5所示，其分解图如图3.6所示。从如图3.6可以看出，同轴电缆连接器插针主要由内导体（金属圆柱体，图中不可见）、前端固定卡槽、外导体支架、内导体焊接点、外导体压接点、外导体压接环及尾端固定螺母组成。通过顺时针旋转900，前端固定卡槽完成插针与插座的连接，以分别实现插针内导体塑料防尘帽前端固定螺母外导体支架内导体焊接点外导体压接点外导体压接环尾端固定螺母第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页和外导体与插座内导体和外导体的连接。内导体焊接点用于同轴电缆内导体与插针内导体的焊接，以实现同轴电缆内导体与插针内导体的连接。外导体压接环用于插针外导体支架与同轴电缆外导体的压接，实现插针外导体与同轴电缆外导体的连接。通过将尾端固定螺母旋紧在插针外导体支架上，以保证插针与同轴电缆连接状态不受跳线挠屈的影响。图3.5同轴电缆连接器插针全貌图图3.6同轴电缆连接器插针分解图2、同轴电缆连接器插座同轴电缆连接器插座全貌如图3.7所示。从如图3.7可以...
