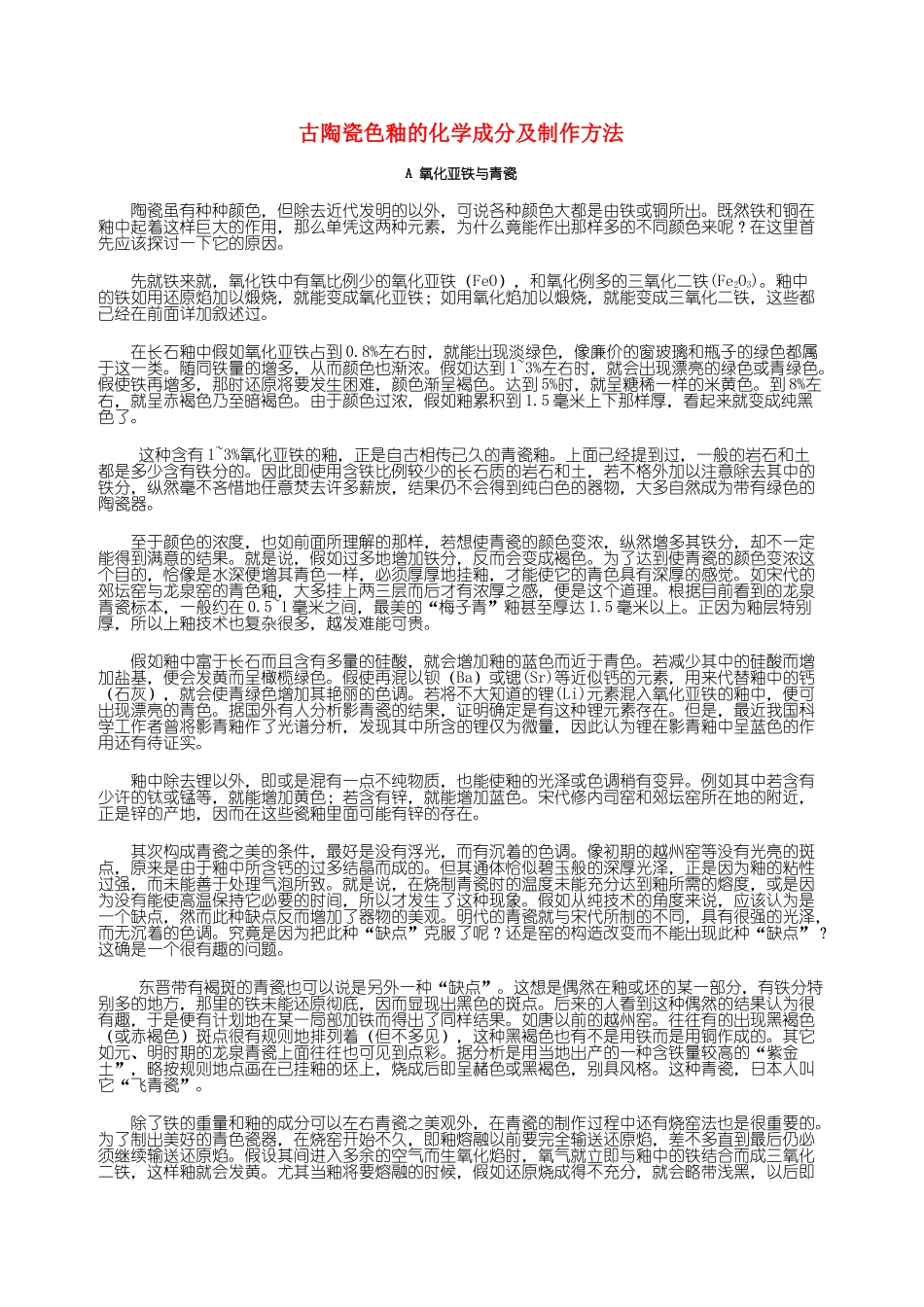

古陶瓷色釉的化学成分及制作方法A 氧化亚铁与青瓷 陶瓷虽有种种颜色，但除去近代发明的以外，可说各种颜色大都是由铁或铜所出。既然铁和铜在釉中起着这样巨大的作用，那么单凭这两种元素，为什么竟能作出那样多的不同颜色来呢？在这里首先应该探讨一下它的原因。 先就铁来就，氧化铁中有氧比例少的氧化亚铁（FeO），和氧化例多的三氧化二铁(Fe2O3)。釉中的铁如用还原焰加以煅烧，就能变成氧化亚铁；如用氧化焰加以煅烧，就能变成三氧化二铁，这些都已经在前面详加叙述过。 在长石釉中假如氧化亚铁占到 0.8%左右时，就能出现淡绿色，像廉价的窗玻璃和瓶子的绿色都属于这一类。随同铁量的增多，从而颜色也渐浓。假如达到 1~3%左右时，就会出现漂亮的绿色或青绿色。假使铁再增多，那时还原将要发生困难，颜色渐呈褐色。达到 5%时，就呈糖稀一样的米黄色。到 8%左右，就呈赤褐色乃至暗褐色。由于颜色过浓，假如釉累积到 1.5 毫米上下那样厚，看起来就变成纯黑色了。 这种含有 1~3%氧化亚铁的釉，正是自古相传已久的青瓷釉。上面已经提到过，一般的岩石和土都是多少含有铁分的。因此即使用含铁比例较少的长石质的岩石和土，若不格外加以注意除去其中的铁分，纵然毫不吝惜地任意焚去许多薪炭，结果仍不会得到纯白色的器物，大多自然成为带有绿色的陶瓷器。 至于颜色的浓度，也如前面所理解的那样，若想使青瓷的颜色变浓，纵然增多其铁分，却不一定能得到满意的结果。就是说，假如过多地增加铁分，反而会变成褐色。为了达到使青瓷的颜色变浓这个目的，恰像是水深便增其青色一样，必须厚厚地挂釉，才能使它的青色具有深厚的感觉。如宋代的郊坛窑与龙泉窑的青色釉，大多挂上两三层而后才有浓厚之感，便是这个道理。根据目前看到的龙泉青瓷标本，一般约在 0.5~1 毫米之间，最美的“梅子青”釉甚至厚达 1.5 毫米以上。正因为釉层特别厚，所以上釉技术也复杂很多，越发难能可贵。 假如釉中富于长石而且含有多量的硅酸，就会增加釉的蓝色而近于青色。若减少其中的硅酸而增加盐基，便会发黄而呈橄榄绿色。假使再混以钡（Ba）或锶(Sr)等近似钙的元素，用来代替釉中的钙（石灰），就会使青绿色增加其艳丽的色调。若将不大知道的锂(Li)元素混入氧化亚铁的釉中，便可出现漂亮的青色。据国外有人分析影青瓷的结果，证明确定是有这种锂元素存在。但是，最近我国科学工作者曾将影青釉作了光谱分析，发现其中所含的锂仅为微量，因此认为锂在影青釉中呈...
