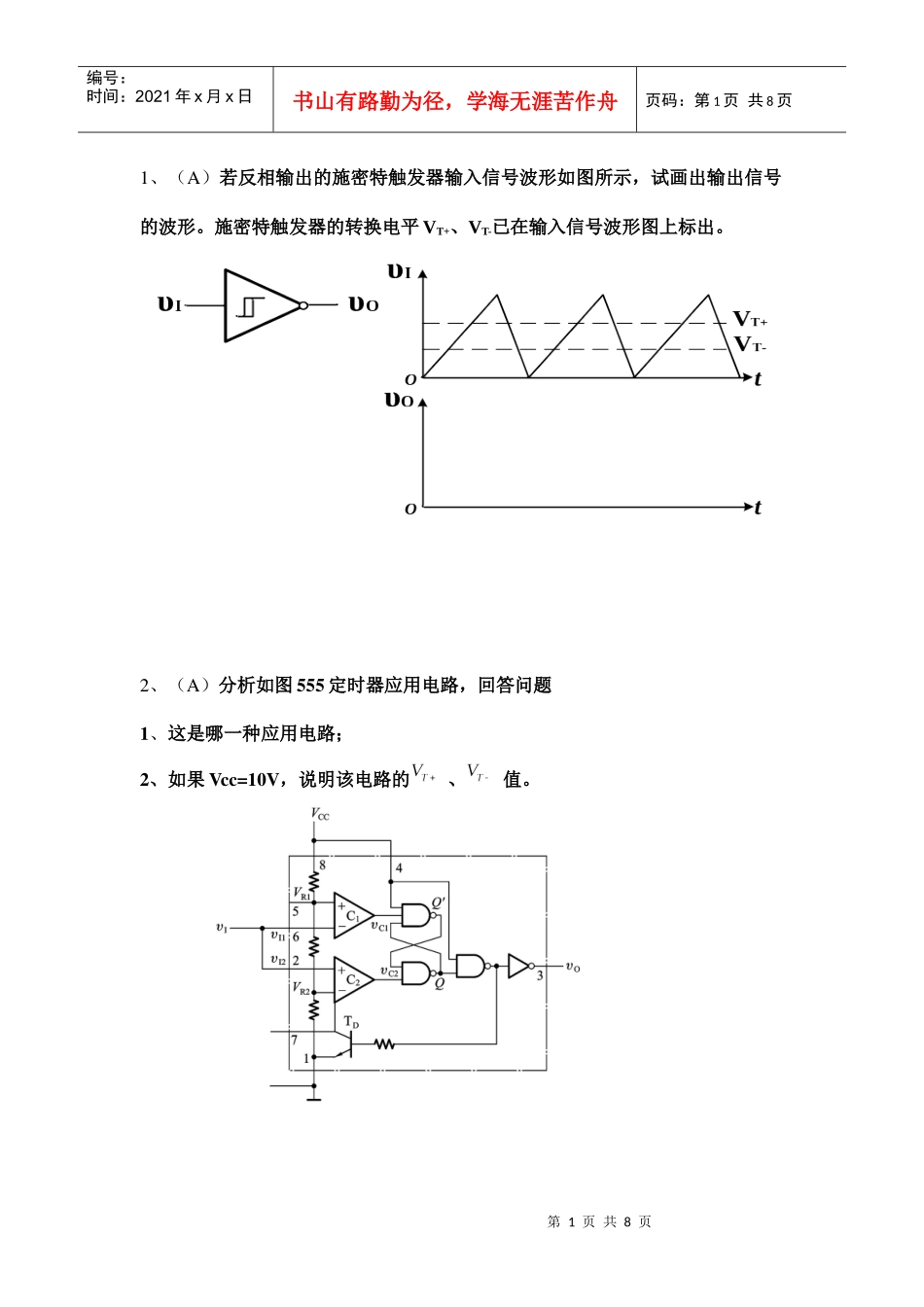

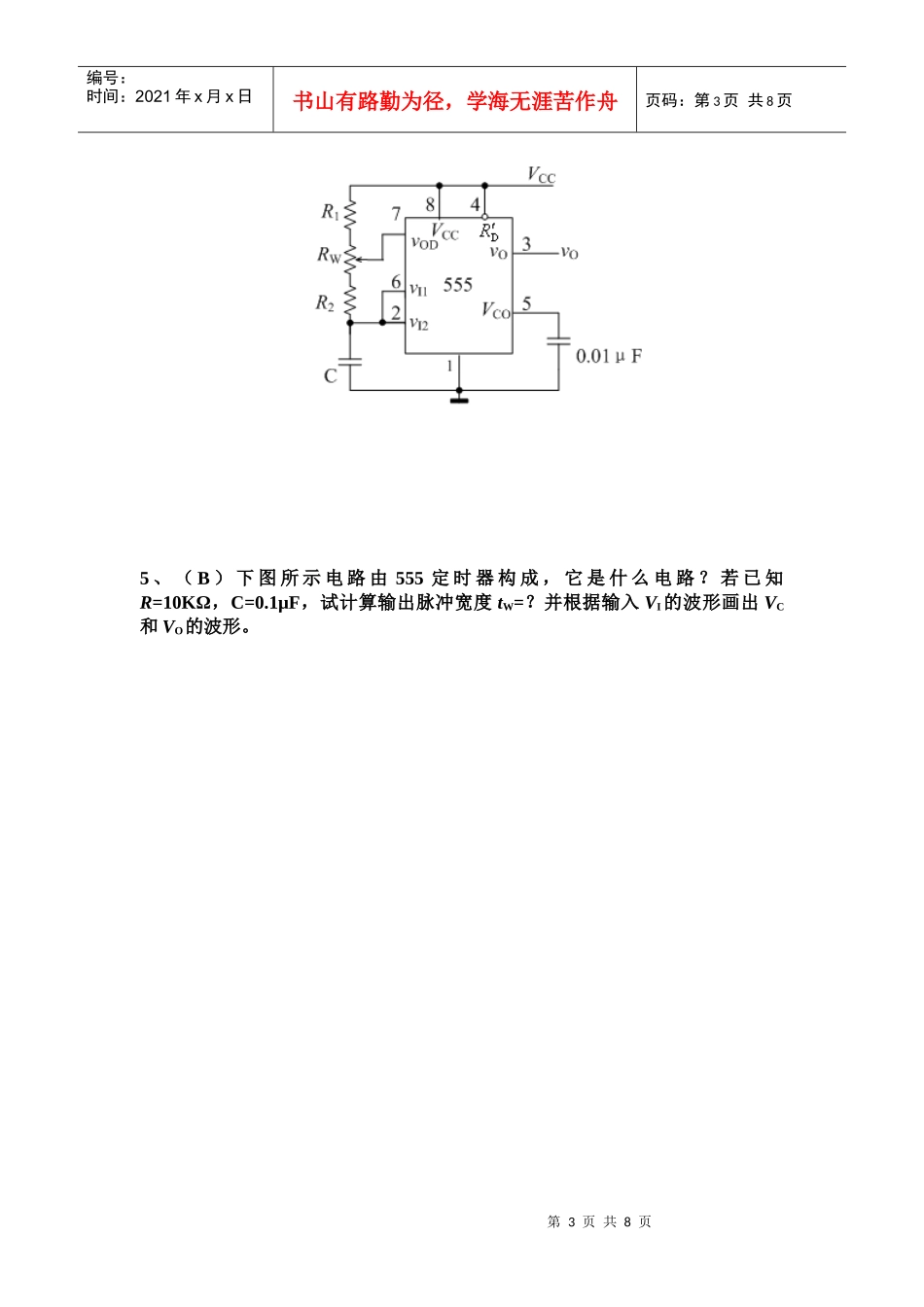

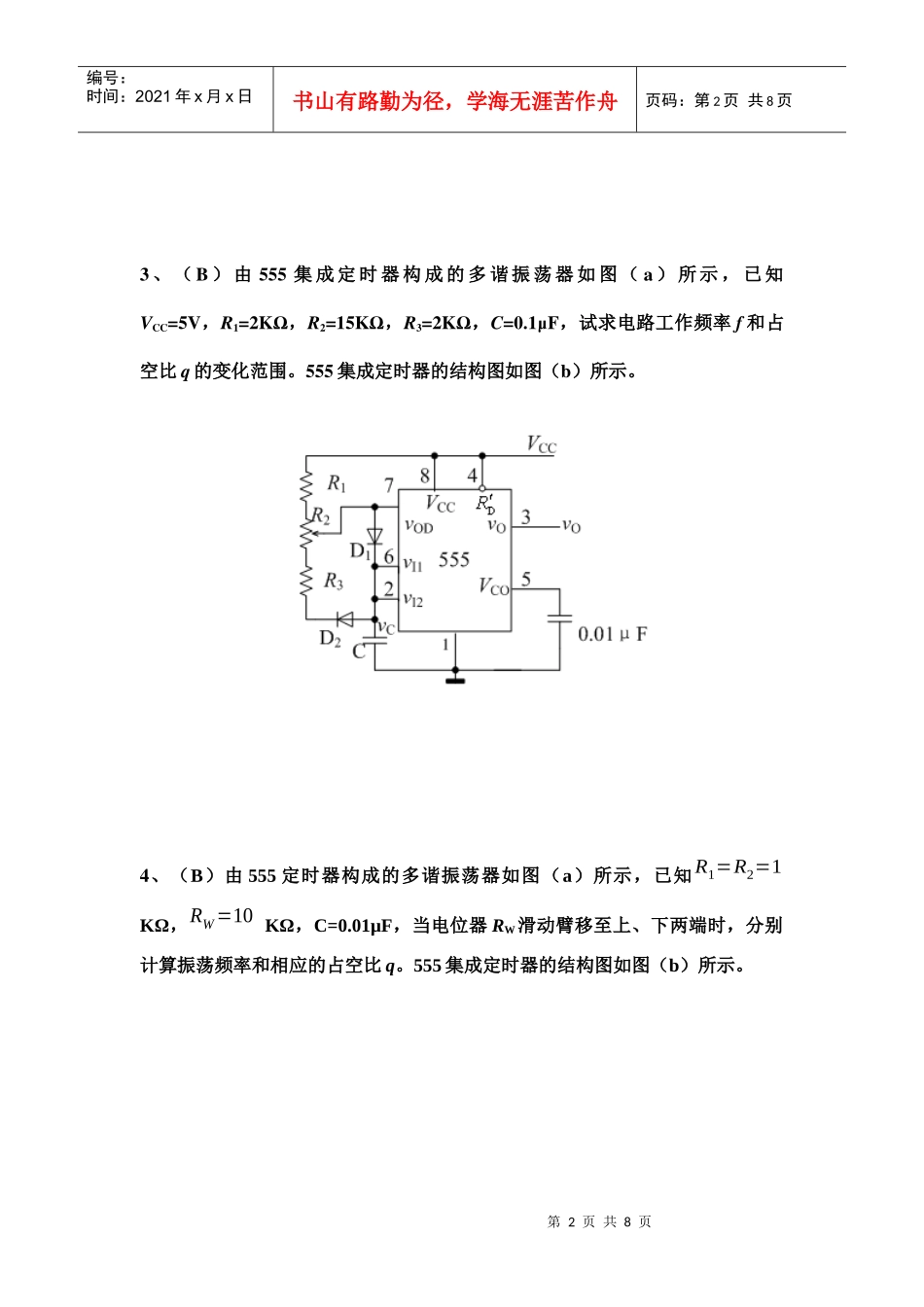

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页1、（A）若反相输出的施密特触发器输入信号波形如图所示，试画出输出信号的波形。施密特触发器的转换电平VT+、VT-已在输入信号波形图上标出。2、（A）分析如图555定时器应用电路，回答问题1、这是哪一种应用电路；2、如果Vcc=10V，说明该电路的、值。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页3、（B）由555集成定时器构成的多谐振荡器如图（a）所示，已知VCC=5V，R1=2KΩ，R2=15KΩ，R3=2KΩ，C=0.1μF，试求电路工作频率f和占空比q的变化范围。555集成定时器的结构图如图（b）所示。4、（B）由555定时器构成的多谐振荡器如图（a）所示，已知R1=R2=1KΩ，RW=10KΩ，C=0.01μF，当电位器RW滑动臂移至上、下两端时，分别计算振荡频率和相应的占空比q。555集成定时器的结构图如图（b）所示。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页5、（B）下图所示电路由555定时器构成，它是什么电路？若已知R=10KΩ，C=0.1μF，试计算输出脉冲宽度tW=？并根据输入VI的波形画出VC和VO的波形。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页6、（B）下图所示是由555定时器组成的多谐振荡器电路。已知R1=3.9KΩ，R2=3KΩ，C=1μF。试求：（1）电路的振荡周期T，频率f，脉冲宽度tW和占空比q；（2）画出电容C端电压VC和输出电压VO的波形图。7、（C）下图所示是由555定时器组成的单稳态触发器电路。（1）若要求电路能正常工作，则输入VI和输出VO的脉冲宽度有何限制；（2）若已知R=10KΩ，C=0.02μF，试计算输出脉冲宽度tW；（3）若将555定时器的VCO端改接参考电压源VR，则对电路有何影响。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页8、（B）八种输入、输出波形图如下图所示，试说明应选用下列哪种功能电路来实现。上升沿触发的T'触发器、下降沿触发的T'触发器、上升沿触发的单稳态触发器、下降沿触发的单稳态触发器、同相输出的施密特触发器、反相输出的施密特触发器、上升沿触发四分频电路、上升沿触发五分频电路和与非门组成。第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页9、（C）555定时器接成的间歇振荡电路如下图所示；试说明（1）两片555定时器分别组成何种电路；第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页（2）简单描述该电路的工作原理；（3）在图示参数条件下，计算两个电路的主要参数。10、（B）下图所示电路由555定时器构成，它是什么电路？若已知R=20KΩ，要求输出脉冲宽度tW=4.4ms，试确定电容C的值。并根据输入VI的波形画出VC和VO的波形。
