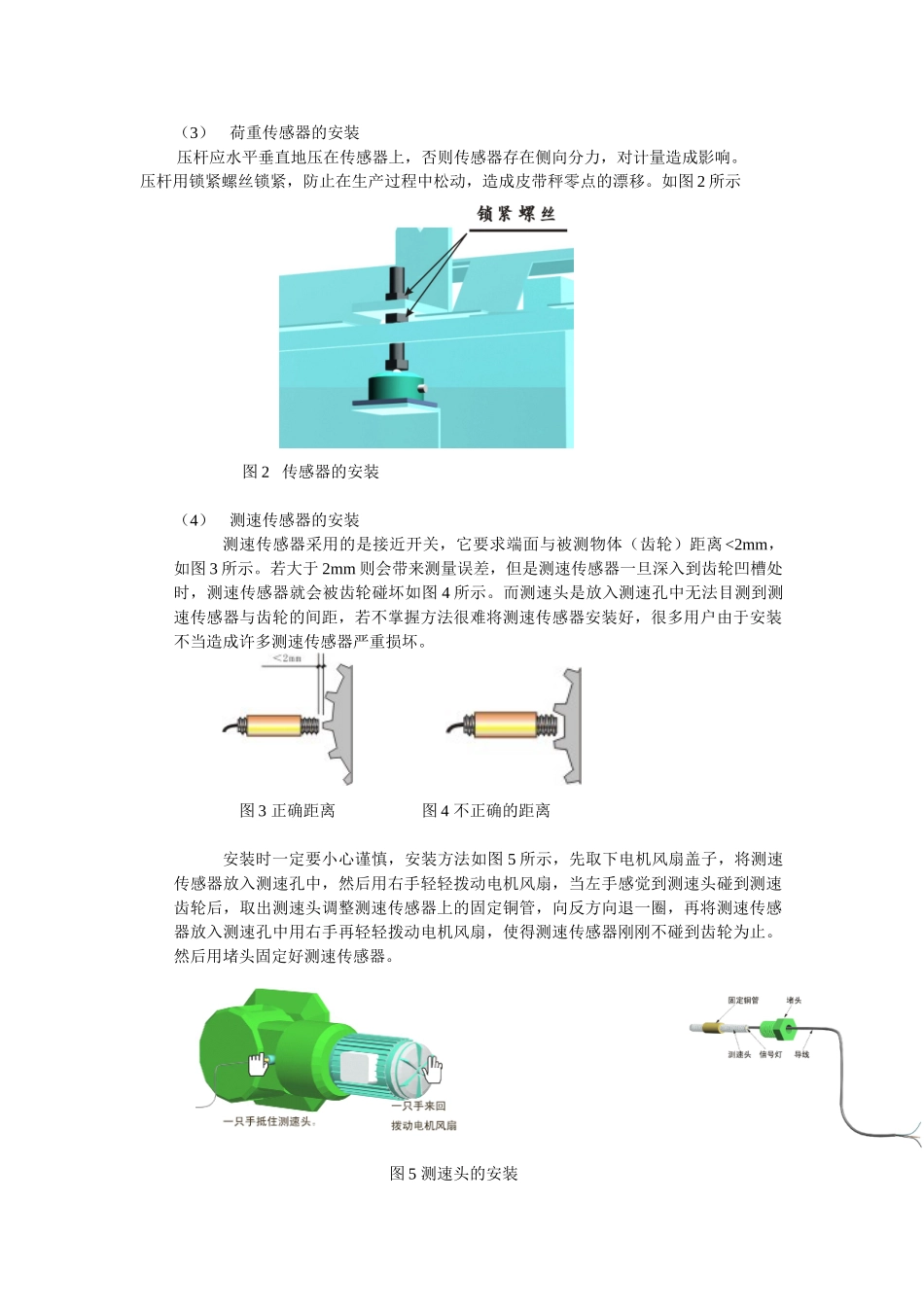

影响定量给料机计量性能的因素探讨李童玉储李德王伟刚（合肥水泥研究设计院，安徽合肥230051Email:lty001@sohu.com）摘要：本文针对用户在TDGSK定量给料机使用中经常会遇到的一些问题，即由于安装或操作维护不当而引起的影响精度以及使用的几个方面，给予了详细的讨论。关键词：皮带秤荷重传感器测速传感器接地屏蔽故障处理0前言TDGSK型定量给料机(简称皮带秤)是合肥水泥研究设计院自动化所在消化、吸收、引进德国申克技术的基础上，结合长期以来的实践和经验，不断改进和优化的产品。它结构合理，运行稳定可靠，精确度高，操作控制十分方便，主要技术性能指标达到国外同类产品水平，是提高产品质量的关键设备之一。但是，我们在为用户进行售后服务时发现，某些用户在安装调试中，由于技术人员工作马虎，没有按照正确的方法操作，致使设备不能正常使用和维护，或者存在一些问题隐患，直接影响了皮带秤的计量性能和使用寿命。因此，研究皮带秤的安装、调试、维护，对皮带秤的正确使用尤为重要。1简述皮带秤的工作原理物料经过皮带秤的称量框架时，称重传感器输出0～20mV电压信号，经过现场处理单元进行放大，转换成电流信号传送至仪表，再经过12位AD转换后送入CPU。皮带的速度由测速传感器进行检测，经处理后送入CPU。主机CPU将采集的荷重信号与速度信号进行运算、补偿后得到实际的流量信号。该流量与给定流量比较后，根据偏差的大小进行预置调节运算及PID运算，将其结果通过D/A转换器输出一路或多路标准模拟信号到变频器，以改变拖动电机的转速，从而使实际的给料量快速、精确、稳定地跟踪给定流量。2皮带秤的安装（1）机械部分（秤体）安装秤体的皮带上表面应保持水平,水平度应不大于3/1000。（2）料斗的安装物料被皮带从下料斗拖出以后，首先经过稳流区，再经过称量区进行计量如图1所示。下料斗安装时位置要求，进料斗的法兰中心应距从动滚筒中心线为250mm处（允许在250～300mm范围内变动），要留出稳流的区域。某用户在皮带秤安装时不注意，将下料斗安装在皮带秤的中间位置，如图1所示，这样造成仓内物料直接压在称量框架上，严重影响计量结果。另外，安装后料斗的下底面应距皮带面10～15mm左右，太低和皮带接触上时容易划伤皮带，太高则物料将充满到皮带的边缘，在皮带上不易形成堆积角，物料也极容易迸出皮带，甚至夹在称量框架和传感器之间造成计量误差。不正确的安装正确的安装图1下料斗的安装（3）荷重传感器的安装压杆应水平垂直地压在传感器上，否则传感器存在侧向分力，对计量造成影响。压杆用锁紧螺丝锁紧，防止在生产过程中松动，造成皮带秤零点的漂移。如图2所示图2传感器的安装（4）测速传感器的安装测速传感器采用的是接近开关，它要求端面与被测物体（齿轮）距离<2mm，如图3所示。若大于2mm则会带来测量误差，但是测速传感器一旦深入到齿轮凹槽处时，测速传感器就会被齿轮碰坏如图4所示。而测速头是放入测速孔中无法目测到测速传感器与齿轮的间距，若不掌握方法很难将测速传感器安装好，很多用户由于安装不当造成许多测速传感器严重损坏。图3正确距离图4不正确的距离安装时一定要小心谨慎，安装方法如图5所示，先取下电机风扇盖子，将测速传感器放入测速孔中，然后用右手轻轻拨动电机风扇，当左手感觉到测速头碰到测速齿轮后，取出测速头调整测速传感器上的固定铜管，向反方向退一圈，再将测速传感器放入测速孔中用右手再轻轻拨动电机风扇，使得测速传感器刚刚不碰到齿轮为止。然后用堵头固定好测速传感器。图5测速头的安装4电气安装荷重传感器信号是微弱的0～20mV的电压信号，在传输过程中极易受到环境的干扰，引入噪声源，若不采取必要的措施，会造成信号波动，带来测量误差，甚至无法正常运行。（1）电缆敷设要求某些用户在敷设皮带秤信号电缆时，将其与工厂其它动力电缆混合敷设，因为动力电缆通过的电流大，其周围存在强大空间磁场，它会通过电磁耦合和静电耦合二种途径在信号线上引起噪声。因此，信号电缆应与动力电缆分开敷设。当无法将信号线与动力线分开敷设时，应在传输电缆外加金属保护管，并将管子接地。（2）接地要求皮带秤所处的环境，除了有着各种...
