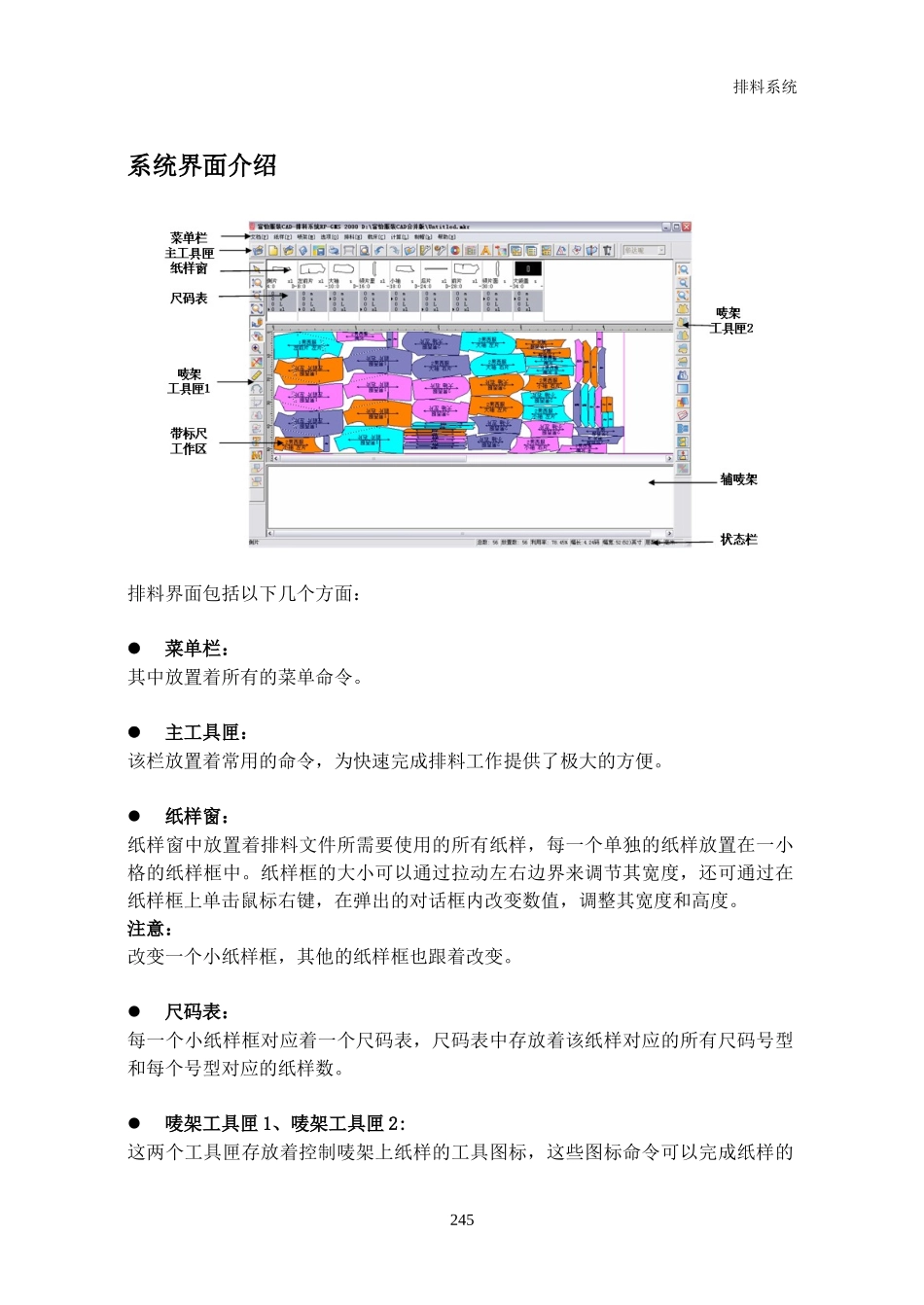

排料系统第三章富怡服装排料系统第一节排料系统界面介绍功能概述排料系统是为服装行业提供的排唛架专用软件，它界面简洁而友善，思路清晰而明确，所设计的排料工具功能强大、使用方便。为用户在竞争激烈的服装市场中提高生产效率，缩短生产周期，增加服装产品的技术含量和高附加值提供了强有力的保障。该系统主要具有以下特点：全自动、手动、人机交互，按需选用；键盘操作，排料，快速准确；自动计算用料长度、利用率、纸样总数、放置数；提供自动、手动分床；对不同布料的唛架自动分床；对不同布号的唛架自动或手动分床；提供对格对条功能；可与输出设备接驳，进行小样的打印及1：1纸样的绘图及切割。244排料系统系统界面介绍排料界面包括以下几个方面：菜单栏：其中放置着所有的菜单命令。主工具匣：该栏放置着常用的命令，为快速完成排料工作提供了极大的方便。纸样窗：纸样窗中放置着排料文件所需要使用的所有纸样，每一个单独的纸样放置在一小格的纸样框中。纸样框的大小可以通过拉动左右边界来调节其宽度，还可通过在纸样框上单击鼠标右键，在弹出的对话框内改变数值，调整其宽度和高度。注意：改变一个小纸样框，其他的纸样框也跟着改变。尺码表：每一个小纸样框对应着一个尺码表，尺码表中存放着该纸样对应的所有尺码号型和每个号型对应的纸样数。唛架工具匣1、唛架工具匣2:这两个工具匣存放着控制唛架上纸样的工具图标，这些图标命令可以完成纸样的245排料系统移动，旋转，翻转，放大，缩小，测量等项操作。带标尺的工作区：工作区内放置唛架，在唛架上，可以按自己的需要来任意排列纸样，以取得最省布料的排料方式。●辅唛架：将纸样按码数分开排列在辅唛架上，可以按自己的需要将纸样再调入主唛架工作区排料。状态栏：状态栏位于系统界面的最底部。它显示着本床唛架的一些重要的信息。状态栏分成八个部分。1、显示当前工具在工作区内的坐标位置，并显示该工具在使用过程中以及操作完成后的结果。2、显示所有纸样的各尺码的衣片总数。3、显示放置在唛架上的衣片总数。4、显示当前唛架上，所有纸样在排料图上的布料利用率。5、显示当前唛架的总长度和所使用面料长度。6、显示当前唛架的总体宽度。7、显示当前唛架上的布料折叠排放的层数。8、显示当前【线性度量】单位，比如是毫米还是厘米。它可以在唛架菜单度量单位中的【线性】下修改所需单位。第二节操作快速入门246排料系统自动排料一、单击，弹出【唛架设定】对话框，参照图中所示设置各参数，在对话框内设置布幅宽（唛架宽度根据实际工作来确定）及估计的大约布长，最好略多一些，唛架边界可以根据实际情况自行设定。二、单击【确定】，弹出【选取款式】对话框。三、单击【载入】，弹出【选取款式文档】对话框，单击文件类型文本框旁的三角按钮，可以选取文件类型是PTN、PDS的文件。247排料系统四、单击文件名，单击【打开】，弹出【纸样制单】对话框。根据实际需要，可通过单击要修改的文本框进行补充输入或修改。五、输入各码的套数：单击【号型套数】栏,给各码输入需要的套数。六、单击【确定】，回到上一个对话框。248排料系统七、再单击【确定】，即可看到纸样列表框内显示纸样，号型列表框内显示各号型套数。八、这时需要对纸样的显示与打印进行参数的设定。那么，单击【选项】—【在唛架上显示纸样】弹出【显示唛架纸样】对话框，单击取消【件套颜色】的勾选，在【说明】—【在布纹线上】和【在布纹线下】的右边的三角箭头，单击勾选【纸样名称】等所需在布纹线上下显示的内容。职249排料系统九、单击【排料】菜单—【开始自动排料】，排料完毕，随即弹出【排料结果】对话框，拉动水平滚动条，可以查看排料结果。十、单击【确定】唛架即显示在屏幕上，在状态拦里还可查看排料相关的信息，在【幅长】一栏里即是实际用料数。250排料系统十一、单击【文档】—【另存】，弹出【另存为】对话框，单击，建立新文件夹（注意新建文件夹这一步不必每次都建，下一次再存文件时只需打开该文件夹即可），修改新文件夹名称。十二、双击打开该文件夹，在【文件名】文本框内输入名称，单击...
