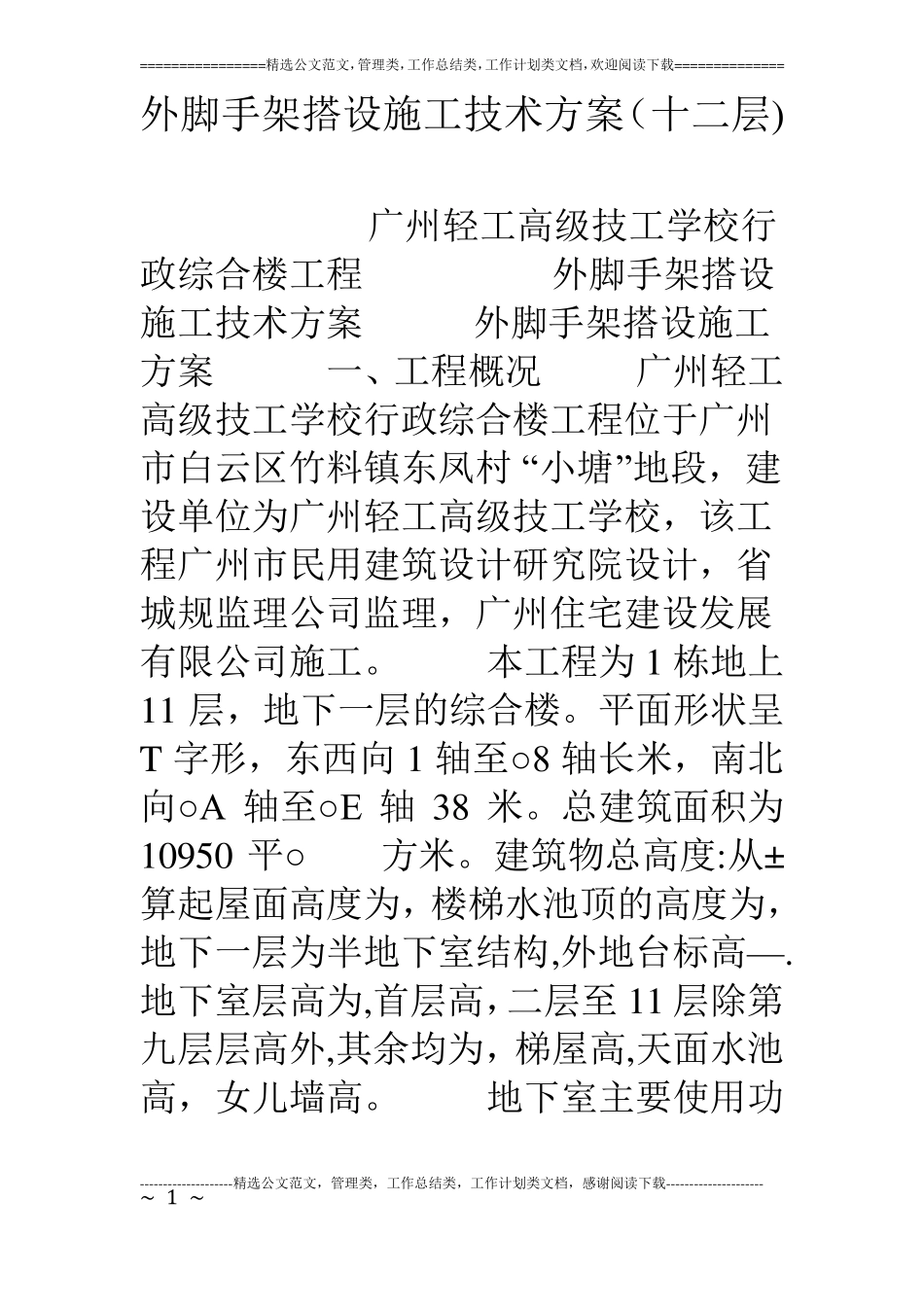

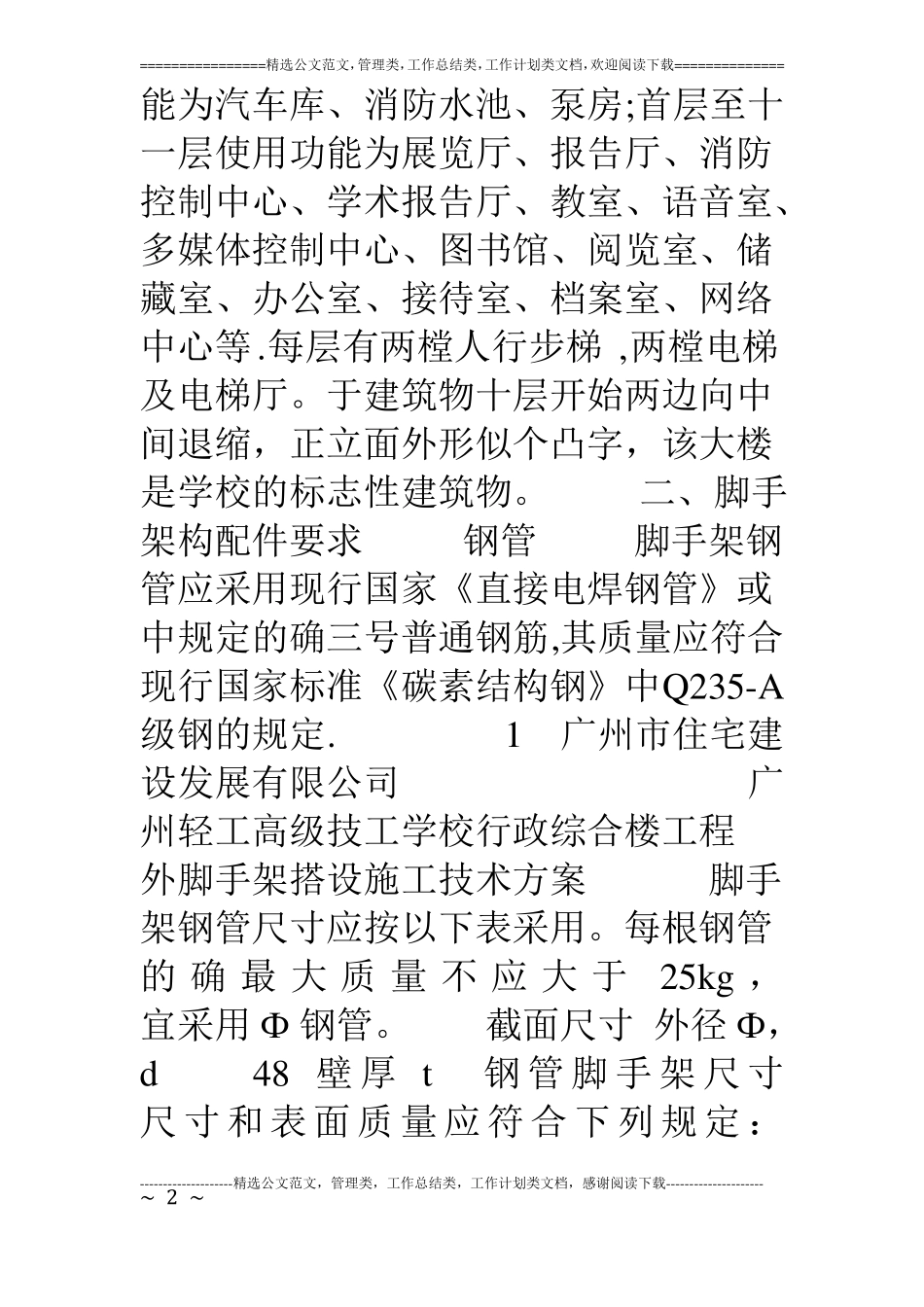

================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============外脚手架搭设施工技术方案（十二层)广州轻工高级技工学校行政综合楼工程外脚手架搭设施工技术方案外脚手架搭设施工方案一、工程概况广州轻工高级技工学校行政综合楼工程位于广州市白云区竹料镇东凤村“小塘”地段，建设单位为广州轻工高级技工学校，该工程广州市民用建筑设计研究院设计，省城规监理公司监理，广州住宅建设发展有限公司施工。本工程为1栋地上11层，地下一层的综合楼。平面形状呈T字形，东西向1轴至○8轴长米，南北向○A轴至○E轴38米。总建筑面积为10950平○方米。建筑物总高度:从±算起屋面高度为，楼梯水池顶的高度为，地下一层为半地下室结构,外地台标高—.地下室层高为,首层高，二层至11层除第九层层高外,其余均为，梯屋高,天面水池高，女儿墙高。地下室主要使用功--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------~1~================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============能为汽车库、消防水池、泵房;首层至十一层使用功能为展览厅、报告厅、消防控制中心、学术报告厅、教室、语音室、多媒体控制中心、图书馆、阅览室、储藏室、办公室、接待室、档案室、网络中心等.每层有两樘人行步梯,两樘电梯及电梯厅。于建筑物十层开始两边向中间退缩，正立面外形似个凸字，该大楼是学校的标志性建筑物。二、脚手架构配件要求钢管脚手架钢管应采用现行国家《直接电焊钢管》或中规定的确三号普通钢筋,其质量应符合现行国家标准《碳素结构钢》中Q235-A级钢的规定.1广州市住宅建设发展有限公司广州轻工高级技工学校行政综合楼工程外脚手架搭设施工技术方案脚手架钢管尺寸应按以下表采用。每根钢管的确最大质量不应大于25kg，宜采用Ф钢管。截面尺寸外径Ф，d48壁厚t钢管脚手架尺寸尺寸和表面质量应符合下列规定：--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------~2~================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============最大长度横向水平管2200其他杆65001）新、旧钢管尺寸、表面质量和外行应分别符合规范有关规定；2）钢管上严禁打孔。扣件扣件式钢管脚手架应采用可鍛铸铁制作的扣件,其材质应符合现行国家标准《钢管脚手架扣件》的规定；采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用.脚手架采用的扣件,在螺栓拧紧扭力矩时，不得发生破坏。脚手板脚手板可采用钢、木、竹材料制作，每块质量不宜大于30Kg。冲压钢脚步手板的材质应符合现行国家标准《碳素结构钢》中Q235-A级钢的规定，其质量与尺寸允许偏差应符合规范有关的规定，并应有防滑措施.本脚手板采用杉木或松木制作，其材质应符合现行国家标准《木结构设计规范》中11级材质的规定。脚手板厚度不应小于50mm,两端应各设直径为4mm的镀锌钢丝箍两道。2广州市住宅建设发展有限公司--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------~3~================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============广州轻工高级技工学校行政综合楼工程外脚手架搭设施工技术方案竹脚手板宜采用毛竹或楠竹制作的竹串片板、竹篱笆。连墙件连墙件的材质应符合现行国家标准《碳素结构钢》中Q235—A级钢的规定。三、构造技术要求1、纵向水平杆、横向水平杆、脚手板纵向水平杆的构造应符合下列规定：1)纵向水平杆宜设置在立杆内侧,其长度不宜小于三跨；2）纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定:a纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500m；各接头中心至最近主接点的距离不应小于100mm；b搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平...
