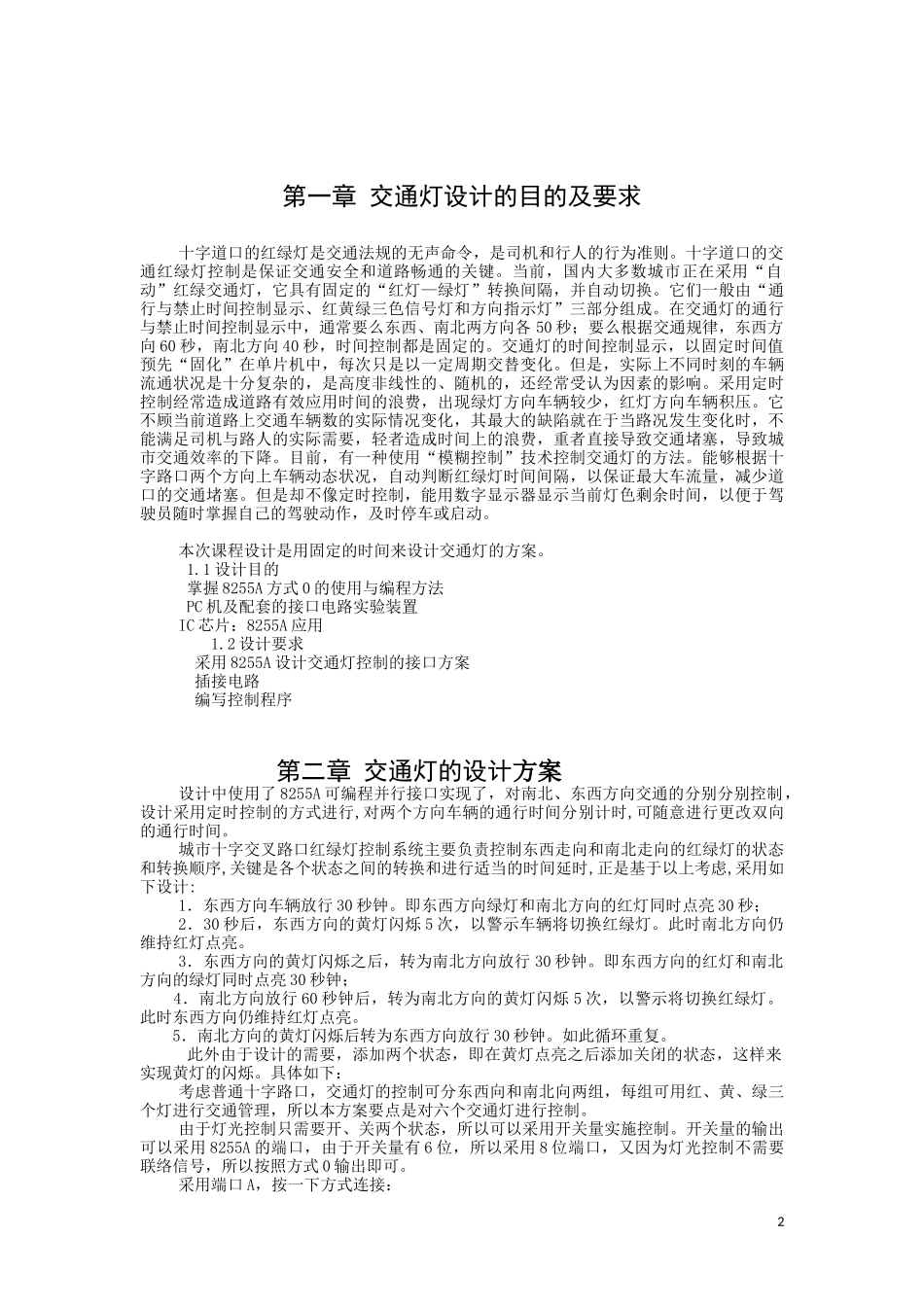

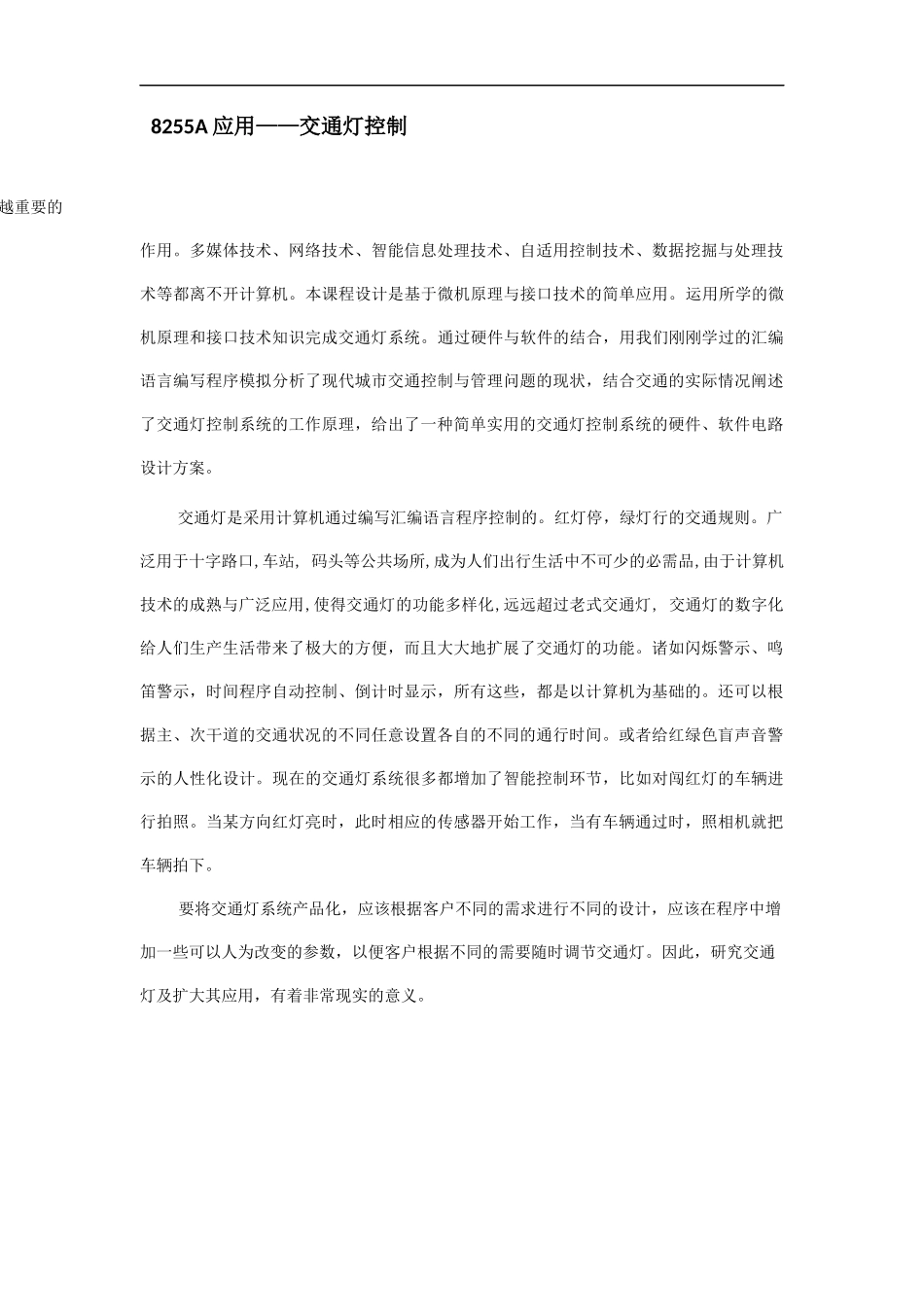

8255A应用——交通灯控制随着电子技术的发展，计算机在现代科学技术的发展中起着越来越重要的作用。多媒体技术、网络技术、智能信息处理技术、自适用控制技术、数据挖掘与处理技术等都离不开计算机。本课程设计是基于微机原理与接口技术的简单应用。运用所学的微机原理和接口技术知识完成交通灯系统。通过硬件与软件的结合，用我们刚刚学过的汇编语言编写程序模拟分析了现代城市交通控制与管理问题的现状，结合交通的实际情况阐述了交通灯控制系统的工作原理，给出了一种简单实用的交通灯控制系统的硬件、软件电路设计方案。交通灯是采用计算机通过编写汇编语言程序控制的。红灯停，绿灯行的交通规则。广泛用于十字路口,车站,码头等公共场所,成为人们出行生活中不可少的必需品,由于计算机技术的成熟与广泛应用,使得交通灯的功能多样化,远远超过老式交通灯,交通灯的数字化给人们生产生活带来了极大的方便，而且大大地扩展了交通灯的功能。诸如闪烁警示、鸣笛警示，时间程序自动控制、倒计时显示，所有这些，都是以计算机为基础的。还可以根据主、次干道的交通状况的不同任意设置各自的不同的通行时间。或者给红绿色盲声音警示的人性化设计。现在的交通灯系统很多都增加了智能控制环节，比如对闯红灯的车辆进行拍照。当某方向红灯亮时，此时相应的传感器开始工作，当有车辆通过时，照相机就把车辆拍下。要将交通灯系统产品化，应该根据客户不同的需求进行不同的设计，应该在程序中增加一些可以人为改变的参数，以便客户根据不同的需要随时调节交通灯。因此，研究交通灯及扩大其应用，有着非常现实的意义。第一章交通灯设计的目的及要求十字道口的红绿灯是交通法规的无声命令，是司机和行人的行为准则。十字道口的交通红绿灯控制是保证交通安全和道路畅通的关键。当前，国内大多数城市正在采用“自动”红绿交通灯，它具有固定的“红灯—绿灯”转换间隔，并自动切换。它们一般由“通行与禁止时间控制显示、红黄绿三色信号灯和方向指示灯”三部分组成。在交通灯的通行与禁止时间控制显示中，通常要么东西、南北两方向各50秒；要么根据交通规律，东西方向60秒，南北方向40秒，时间控制都是固定的。交通灯的时间控制显示，以固定时间值预先“固化”在单片机中，每次只是以一定周期交替变化。但是，实际上不同时刻的车辆流通状况是十分复杂的，是高度非线性的、随机的，还经常受认为因素的影响。采用定时控制经常造成道路有效应用时间的浪费，出现绿灯方向车辆较少，红灯方向车辆积压。它不顾当前道路上交通车辆数的实际情况变化，其最大的缺陷就在于当路况发生变化时，不能满足司机与路人的实际需要，轻者造成时间上的浪费，重者直接导致交通堵塞，导致城市交通效率的下降。目前，有一种使用“模糊控制”技术控制交通灯的方法。能够根据十字路口两个方向上车辆动态状况，自动判断红绿灯时间间隔，以保证最大车流量，减少道口的交通堵塞。但是却不像定时控制，能用数字显示器显示当前灯色剩余时间，以便于驾驶员随时掌握自己的驾驶动作，及时停车或启动。本次课程设计是用固定的时间来设计交通灯的方案。1.1设计目的掌握8255A方式0的使用与编程方法PC机及配套的接口电路实验装置IC芯片：8255A应用1.2设计要求采用8255A设计交通灯控制的接口方案插接电路编写控制程序第二章交通灯的设计方案设计中使用了8255A可编程并行接口实现了，对南北、东西方向交通的分别分别控制，设计采用定时控制的方式进行,对两个方向车辆的通行时间分别计时,可随意进行更改双向的通行时间。城市十字交叉路口红绿灯控制系统主要负责控制东西走向和南北走向的红绿灯的状态和转换顺序,关键是各个状态之间的转换和进行适当的时间延时,正是基于以上考虑,采用如下设计:1．东西方向车辆放行30秒钟。即东西方向绿灯和南北方向的红灯同时点亮30秒；2．30秒后，东西方向的黄灯闪烁5次，以警示车辆将切换红绿灯。此时南北方向仍维持红灯点亮。3．东西方向的黄灯闪烁之后，转为南北方向放行30秒钟。即东西方向的红灯和南北方向的绿灯同时点亮30秒钟；4．南北方向放行60秒钟后，转为南北方向的黄灯闪烁5次，以警示将切换红绿灯...
