成都某地产魅力之城一、二期防水抗渗体系执行方案VIP免费

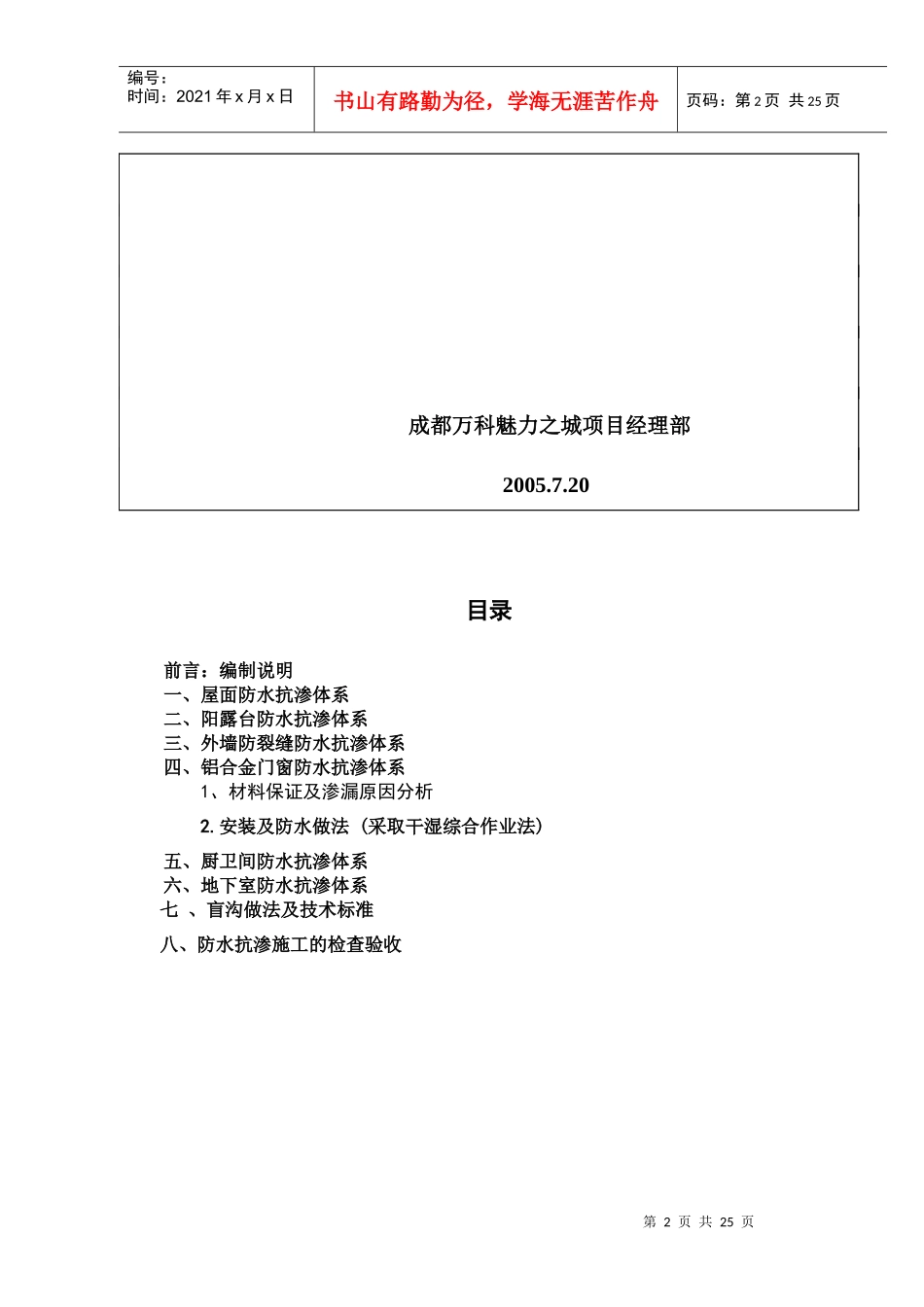

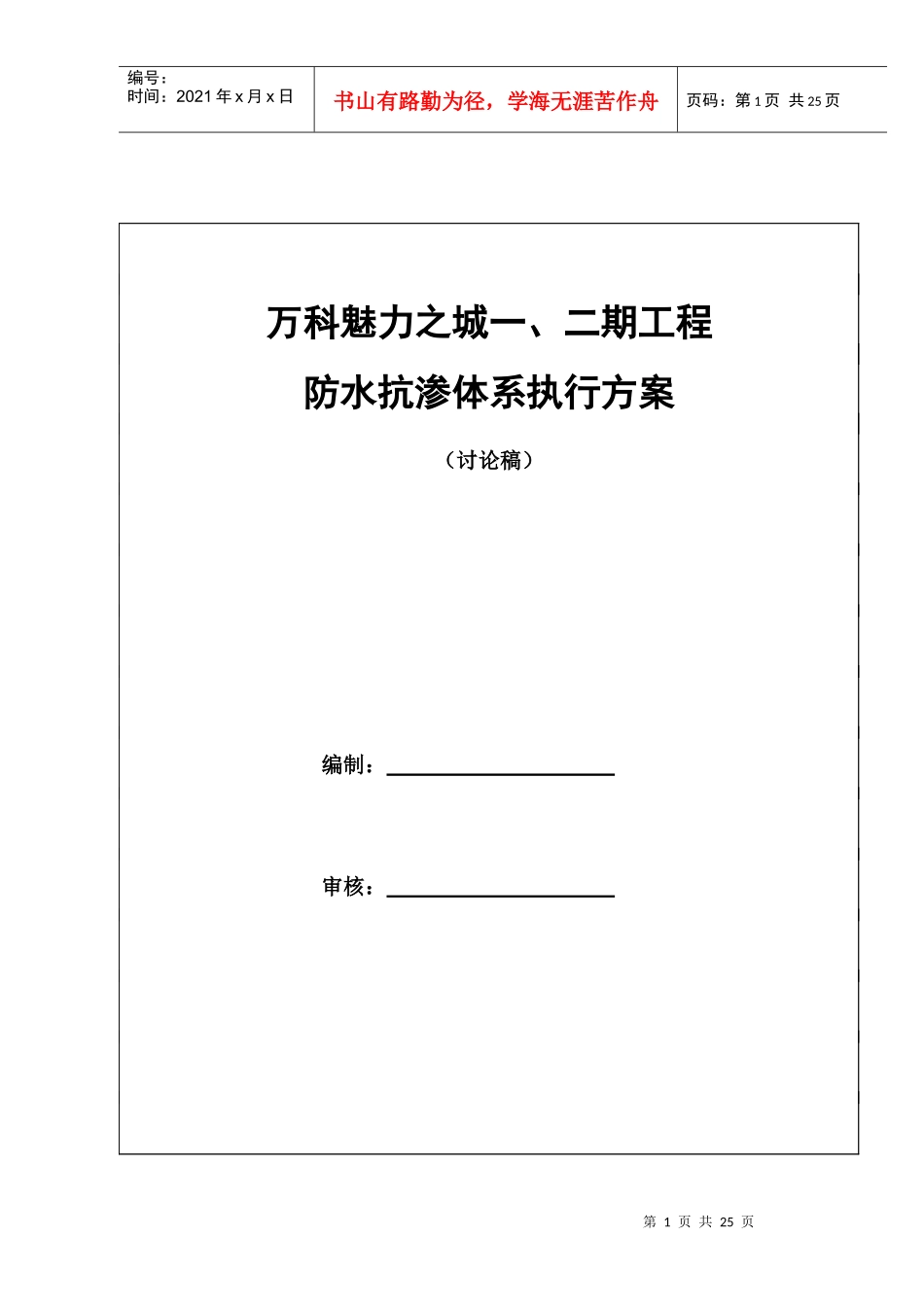

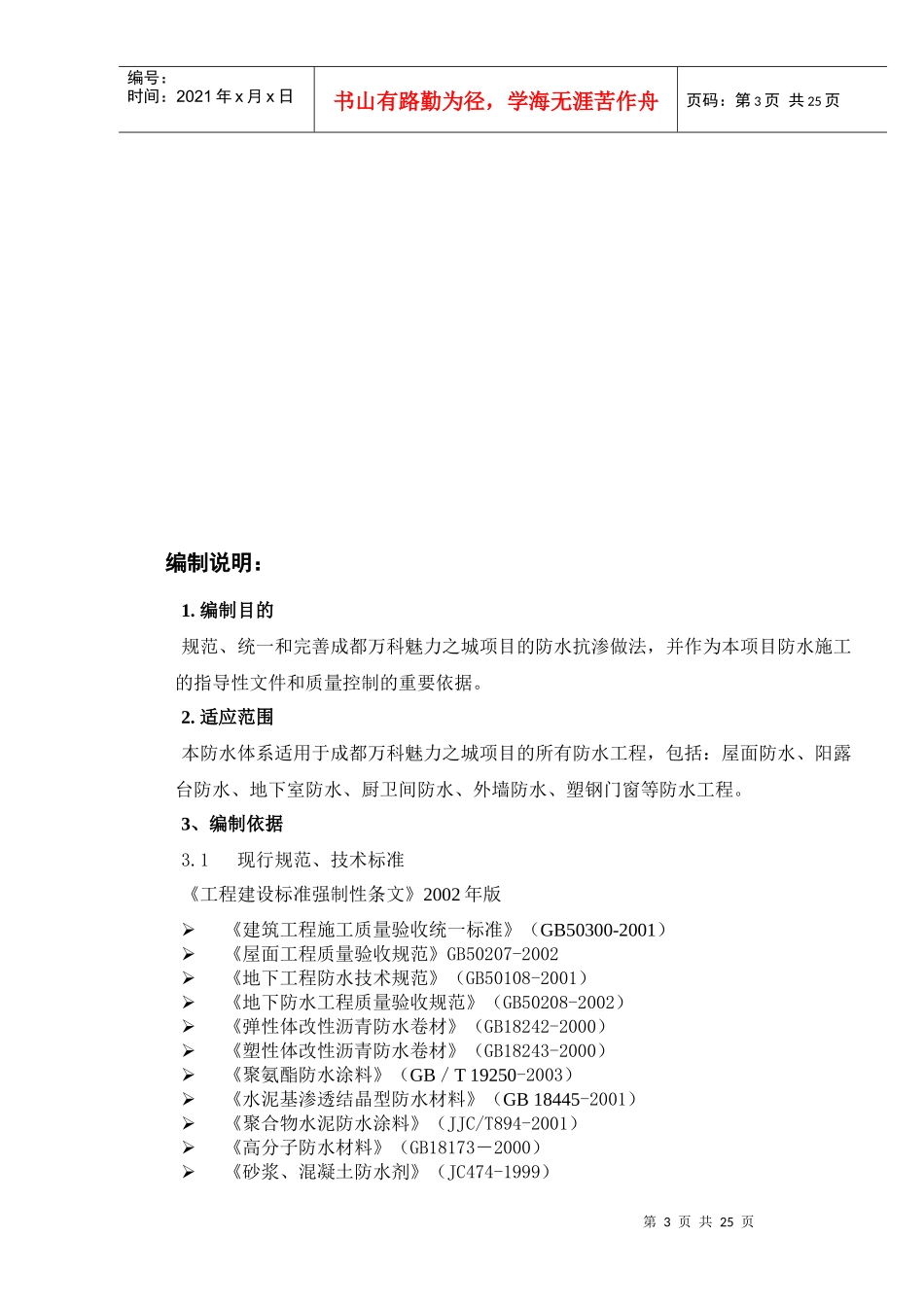

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页万科魅力之城一、二期工程防水抗渗体系执行方案（讨论稿）编制：审核：第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页成都万科魅力之城项目经理部2005.7.20目录前言：编制说明一、屋面防水抗渗体系二、阳露台防水抗渗体系三、外墙防裂缝防水抗渗体系四、铝合金门窗防水抗渗体系1、材料保证及渗漏原因分析2.安装及防水做法(采取干湿综合作业法)五、厨卫间防水抗渗体系六、地下室防水抗渗体系七、盲沟做法及技术标准八、防水抗渗施工的检查验收第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页编制说明：1.编制目的规范、统一和完善成都万科魅力之城项目的防水抗渗做法，并作为本项目防水施工的指导性文件和质量控制的重要依据。2.适应范围本防水体系适用于成都万科魅力之城项目的所有防水工程，包括：屋面防水、阳露台防水、地下室防水、厨卫间防水、外墙防水、塑钢门窗等防水工程。3、编制依据3.1现行规范、技术标准《工程建设标准强制性条文》2002年版《建筑工程施工质量验收统一标准》（GB50300-2001）《屋面工程质量验收规范》GB50207-2002《地下工程防水技术规范》（GB50108-2001）《地下防水工程质量验收规范》（GB50208-2002）《弹性体改性沥青防水卷材》（GB18242-2000）《塑性体改性沥青防水卷材》（GB18243-2000）《聚氨酯防水涂料》（GB／T19250-2003）《水泥基渗透结晶型防水材料》（GB18445-2001）《聚合物水泥防水涂料》（JJC/T894-2001）《高分子防水材料》（GB18173－2000）《砂浆、混凝土防水剂》（JC474-1999）第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页《嵌缝材料》（GB18173－2000）《地下建筑防水构造》（02J301）（国家标准图集）3.2设计文件；参照成都万科的相关技术标准；已竣工工程总结的经验。一.屋面防水抗渗体系屋面女儿墙下需要浇注混凝土反坎，反坎高出屋面结构面300高，厚度同结构墙体，砼为C20。1.1平屋面防水抗渗体系1.1.1上人平屋面做法1.40厚C20细石混凝土（掺4%防水粉），内配φp4＠150X150冷拔低碳钢丝网片，设间距≤4000的分格缝（钢筋在缝内断开），缝宽20mm，油膏嵌缝，表面原浆收光2.25厚挤塑聚苯乙烯保温板粘贴3.沿屋面周边（即女儿墙内侧和上屋面门槛外侧）设置一圈贯通的排水盲沟（盲沟做法见第七章）4.20厚1：2.5水泥砂浆保护层5.4厚单面粘砂SBS改性沥青防水卷材6.冷底子油两道7.钢筋混凝土屋面结构板，表面原浆收光，结构找坡2％，坡向侧排地漏并压平，水落口底应低于楼板结构面10mm1.1.2上人平屋面做法（用于下方为开放空间的不设保温层的屋面）1.40厚C20细石混凝土（掺4%防水粉），内配φp4＠150X150冷拔低碳钢丝网片，设间距≤4000的分格缝（钢筋在缝内断开），缝宽20mm，油膏嵌缝，表面原浆收光2.20厚1：2.5水泥砂浆保护层3.4厚单面带砂SBS改性沥青防水卷材4.冷底子油两道5.钢筋混凝土屋面结构板，表面原浆收光，结构找坡2％，坡向侧排地漏并压平，水落口底应低于楼板结构面10mm第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页1.1.3种植屋面及车库顶板做法1.250～600厚种植土（土厚随树种而定，由建筑确认）2.无纺布滤水层，四周上翻种植土顶面100高，端部通常用粘接剂50高3.80厚级配卵石排（滤）水层4.40厚C20细石混凝土，内配φp4＠200X200冷拔低碳钢丝网片，设间距≤4000的分格缝（钢筋在缝内断开），缝宽20mm，油膏嵌缝5.沿周边设置一圈贯通的排水盲沟（视景观和总平图确定是否设置，如设详第七章盲沟做法，盲沟宽加至300mm）6.4厚单面粘砂SBS改性沥青防水卷材上翻超过种植土面150mm7.冷底子油两道8.钢筋混凝土屋面结构板，原浆收光，结构找坡2％，坡向侧排地漏，水落口底应低于楼板结构面10mm备注：顶板上为楼号主体范围的除外1.1.4节点详图1.屋面一般做法说明：下部为非保温空间取消保温层，非...
