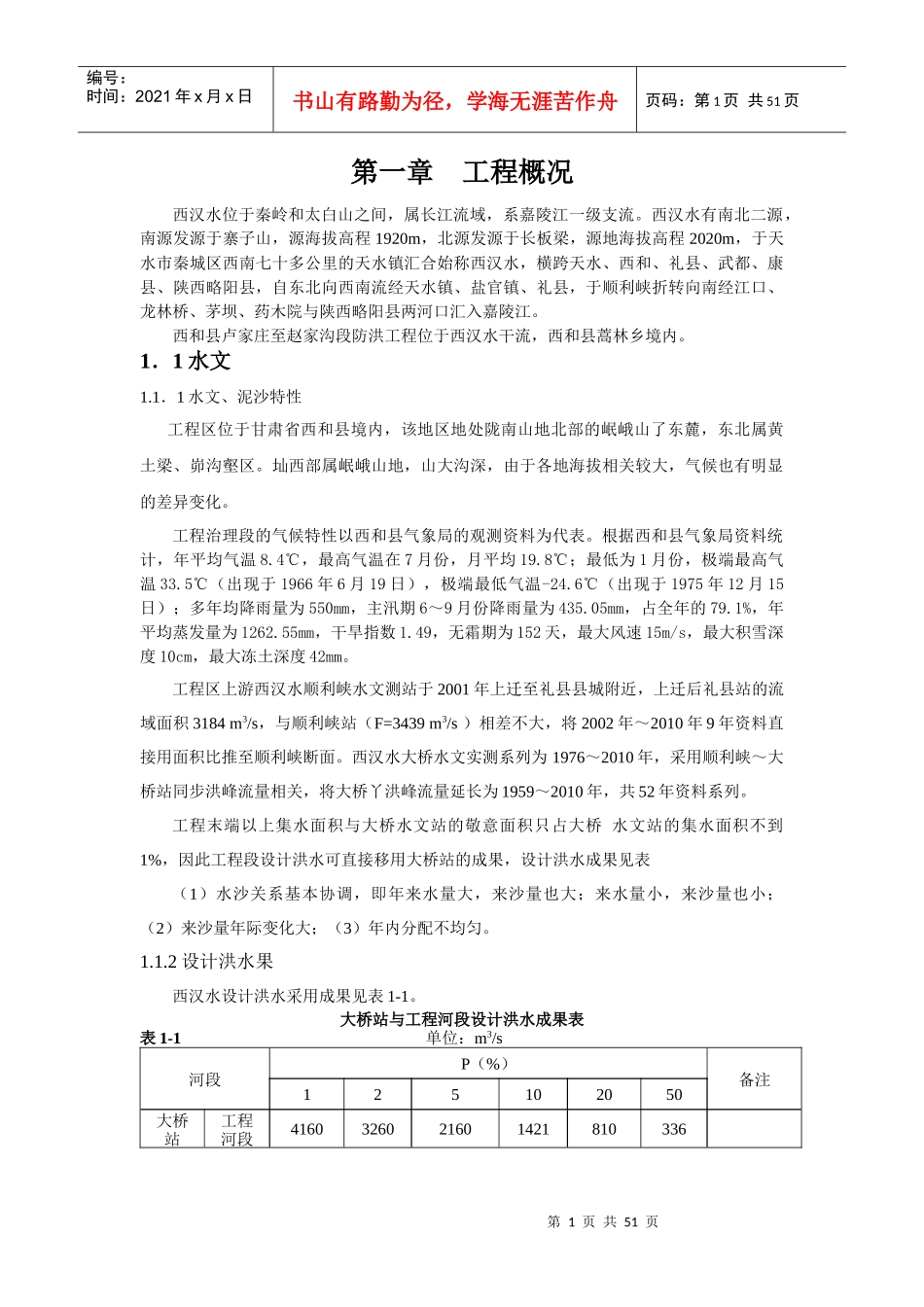

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页第一章工程概况西汉水位于秦岭和太白山之间，属长江流域，系嘉陵江一级支流。西汉水有南北二源，南源发源于寨子山，源海拔高程1920m，北源发源于长板梁，源地海拔高程2020m，于天水市秦城区西南七十多公里的天水镇汇合始称西汉水，横跨天水、西和、礼县、武都、康县、陕西略阳县，自东北向西南流经天水镇、盐官镇、礼县，于顺利峡折转向南经江口、龙林桥、茅坝、药木院与陕西略阳县两河口汇入嘉陵江。西和县卢家庄至赵家沟段防洪工程位于西汉水干流，西和县蒿林乡境内。1．1水文1.1．1水文、泥沙特性工程区位于甘肃省西和县境内，该地区地处陇南山地北部的岷峨山了东麓，东北属黄土梁、峁沟壑区。圸西部属岷峨山地，山大沟深，由于各地海拔相关较大，气候也有明显的差异变化。工程治理段的气候特性以西和县气象局的观测资料为代表。根据西和县气象局资料统计，年平均气温8.4℃，最高气温在7月份，月平均19.8℃；最低为1月份，极端最高气温33.5℃（出现于1966年6月19日），极端最低气温-24.6℃（出现于1975年12月15日）；多年均降雨量为550mm，主汛期6～9月份降雨量为435.05mm，占全年的79.1%，年平均蒸发量为1262.55mm，干旱指数1.49，无霜期为152天，最大风速15m/s，最大积雪深度10cm，最大冻土深度42mm。工程区上游西汉水顺利峡水文测站于2001年上迁至礼县县城附近，上迁后礼县站的流域面积3184m3/s，与顺利峡站（F=3439m3/s）相差不大，将2002年～2010年9年资料直接用面积比推至顺利峡断面。西汉水大桥水文实测系列为1976～2010年，采用顺利峡～大桥站同步洪峰流量相关，将大桥丫洪峰流量延长为1959～2010年，共52年资料系列。工程末端以上集水面积与大桥水文站的敬意面积只占大桥水文站的集水面积不到1%，因此工程段设计洪水可直接移用大桥站的成果，设计洪水成果见表（1）水沙关系基本协调，即年来水量大，来沙量也大；来水量小，来沙量也小；（2）来沙量年际变化大；（3）年内分配不均匀。1.1.2设计洪水果西汉水设计洪水采用成果见表1-1。大桥站与工程河段设计洪水成果表表1-1单位：m3/s河段P（%）备注125102050大桥站工程河段4160326021601421810336第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页1.1.3泥沙根据统计资料分析顺利峡多年平均悬移质含沙量为31.3kg/m3，最大断面平均含沙量为838kg/m3（1977年5月27日实测），最小断面平均含沙量为0kg/m3，多年平均悬移质输沙量356kg/m3。漾水河为西汉水一级支流，流域内无水文测站，本次根据西汉水顺利峡站的泥沙实测资料进行流域的泥沙特性分析，各河段的指标结果如下表。西汉水多年平均输沙量成果表河段顺利峡大桥站控制面积（km2）34396491侵蚀模数（t/km2）32631744平均悬移质输沙率（kg/s）356359多年平均输沙量（万t）112211321.2工程地质1.2.1区域地质概况工程区位于南秦岭山脉西段，宏观地貌为中山区，山区海拔一般在1500～2000之间，相对高差，一般在500～1000m，之间。区内山体陡峭，沟壑纵横，基岩出露，植被覆盖率小于20%。西汉水是嘉陵江的较大支流，省内流经天水、礼县、西和、成县、康县，于陕西省略阳汇入嘉陵江。工程区西汉水流向基本为北西—南东，受区域地质及支沟控制，河流左右摆动，河道蜿蜒曲折，河谷形态基本为“U”型，两岸阶地不发育，主要为Ⅰ级阶地，在两岸呈不对称分布，以凸岸较为发育，阶面相对宽展，平缓；Ⅱ级阶地仅零星分布，基上多为坡积物所覆盖，形成倾向河床的缓慢台地。根据《中国地震动参数区划图》（GB18306－2001）及其《第1号修改单》（2008年），设防水准为50年超越概率10％，工程区地震动峰值加速度为0.30g，相应的地震基本烈度为Ⅷ度，地震动反应谱特征周期为0.40s。1.2.2两岸堤防工程地址条件西汉水干流西和县段，两岸基本没有完整堤防，局部为发改、扶贫水利项目修建的堤防，由于基础埋深不足，高度不够，长期以来受洪侵蚀，已经不具备防洪功能。据调查结果可以得出，两岸堤基土为砂壤土及砾石层。符合砼现浇护坡。1.2.3天然建筑材料筑...
