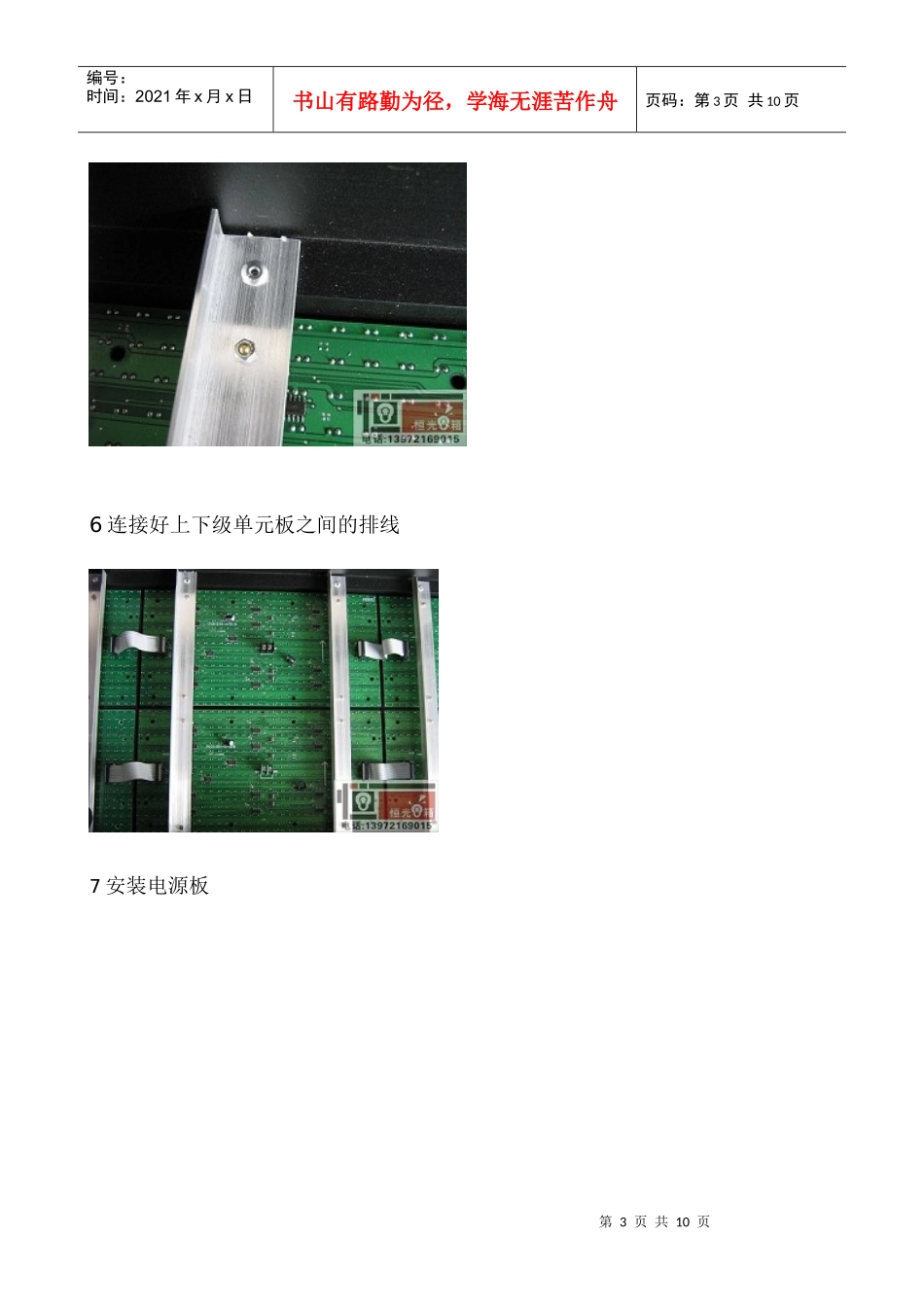

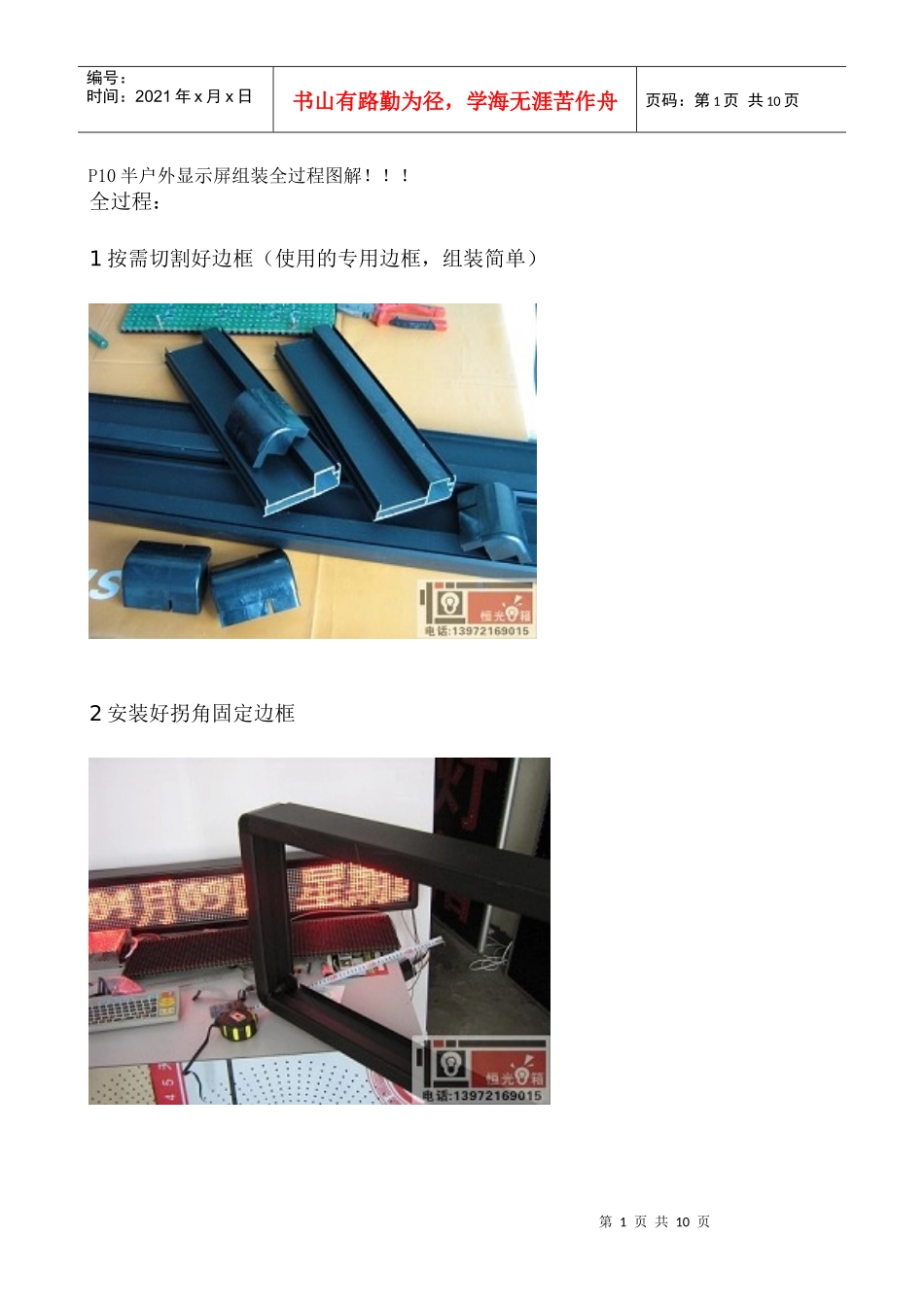

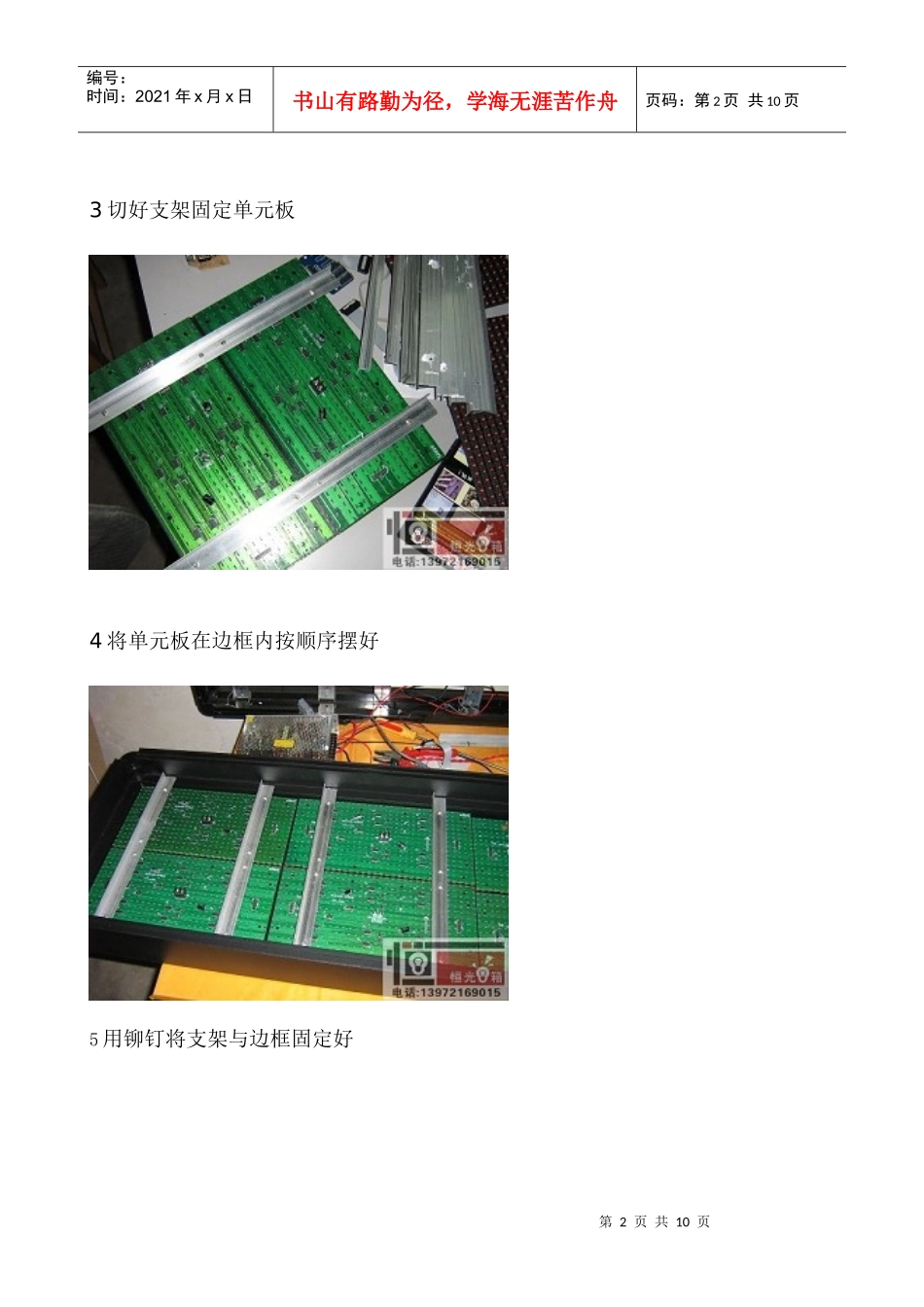

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页P10半户外显示屏组装全过程图解！！！全过程：1按需切割好边框（使用的专用边框，组装简单）2安装好拐角固定边框第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页3切好支架固定单元板4将单元板在边框内按顺序摆好5用铆钉将支架与边框固定好第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页6连接好上下级单元板之间的排线7安装电源板第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页8连接好电源板到各单元板的电源线9安装控制卡第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页10硬件组装完毕，接电脑设置调试LED门楣屏一新颖的电子动态图文点阵显示屏，是一置于大众中可自功连续工作的信息发布媒体，是一可烘托气氛、装点环境的精彩点缀，是一在消费最前沿吸引万千眼球的广告利器。无论个体经商户到大品牌的厂商都能利用LED电子滚动显示屏来吸引客户、介绍产品、彰显品脾和装饰环境！为商家创造更大的财富。显示的内容可按用户要求制作，日后可更改，每个显示屏都配有厂家专用软件。终端用户利用普通个人电脑和厂家的专用软件，可任意制作显示的内容，还可循环使用随时更改显示内容。广泛适用与气象信息发布，紧急事故发布，小区信息发布，政务发布，汽车媒体等窗口行业。P10单元板介绍尺寸：320*160mm单元板类型：灯驱合一点间距：10mm像素点（点数/m2）:512点数/m2分辨率（W×H）：32点×16点每平米LED灯（个/m2）：10000个/m2品牌：KDR型号：BW-P10LED颜色:黄外壳材质:专用铝型材外壳颜色:黑色防护等级：IP43输入设备：多种设备平均寿命：80000（h）适用范围：出租车公交车驱动方式：1/4扫室外显示屏组装1、固定框架槽钢和角钢(1)将6.3槽钢和50x50角钢按设计要求截取，在角钢的一侧用电钻钻孔，然后用丝锥扩成M8的螺孔，在槽钢和角钢的连接处钻M8光孔。(2)将截好的槽钢和角钢连接起来。首先将槽钢反向扣在平面上，其数量为每两箱体中间放一根槽钢。然后在上面放两根角钢，角钢的放置前后宽度为一个箱体的宽度。并用M8的螺杆连接起来。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页(3)其余三面都按上述方法加工。2、组装框架(1)取两根槽钢放置于已焊好的外框架上，上面放上第一步组装好的槽钢和角钢排子，两侧留有一定距离。(2)将槽钢焊于外框架上，然后将排子焊在槽钢上。(3)其余三面焊接方法与上面两步相同，最后组成一个符合标准尺寸的框架。3、安装箱体框架安装完毕后，由底层中间开始安装箱体，相邻箱体间用专用十字连接片固定，固定后整个显示屏的X、Y、Z方向自动对齐。4、安装横．竖带(1)先将竖带两端用角钢连接，用M8螺栓固定；(2)将竖带放在底排的槽钢上，中间用1M长的螺栓固定，两端焊接在槽钢上。(3)在强度要求满足的条件下，根据维修要求，在适当位置焊接一条横带。5、连接信号线箱体安装完毕后要用信号线将各个箱体连接起来，信号线为扁平16线，连接时注意信号线不要接反。6、安装电源按每四个字用一个电源来确定电源个数，然后在后面的背带上用电钻钻孔，用M3.2的自攻螺丝固定，最后把5V电源接到箱体上。将每个电源的220V电源线用满足线径要求的铜线连接在一起，注意做好防护，不要发生短路现象。7、连接控制卡将接收卡和转接卡按适当位置安装，安装时一定要做到牢固，安全可靠。8、安装系统安装计算机和发送卡，并安装控制大屏幕所需的软件。9、通电调试10、检查无误后通电，启动华海测试软件(1)用十字线走全屏,检查不受控点和连带点.(2)分别用横线、竖线、斜线测试。(3)全屏点亮,检查盲点,缺色点.(4)对于彩色屏进行色彩测试,检查灰度级别.11、观察大屏工作，若有问题，根据现象进行逐一解决，具体方法见常见故障与维修1.门头LED条屏门头LED条屏幕，动感强颜色鲜艳，能吸引注意力，主要用来发布最新广告信息，广泛应用...
