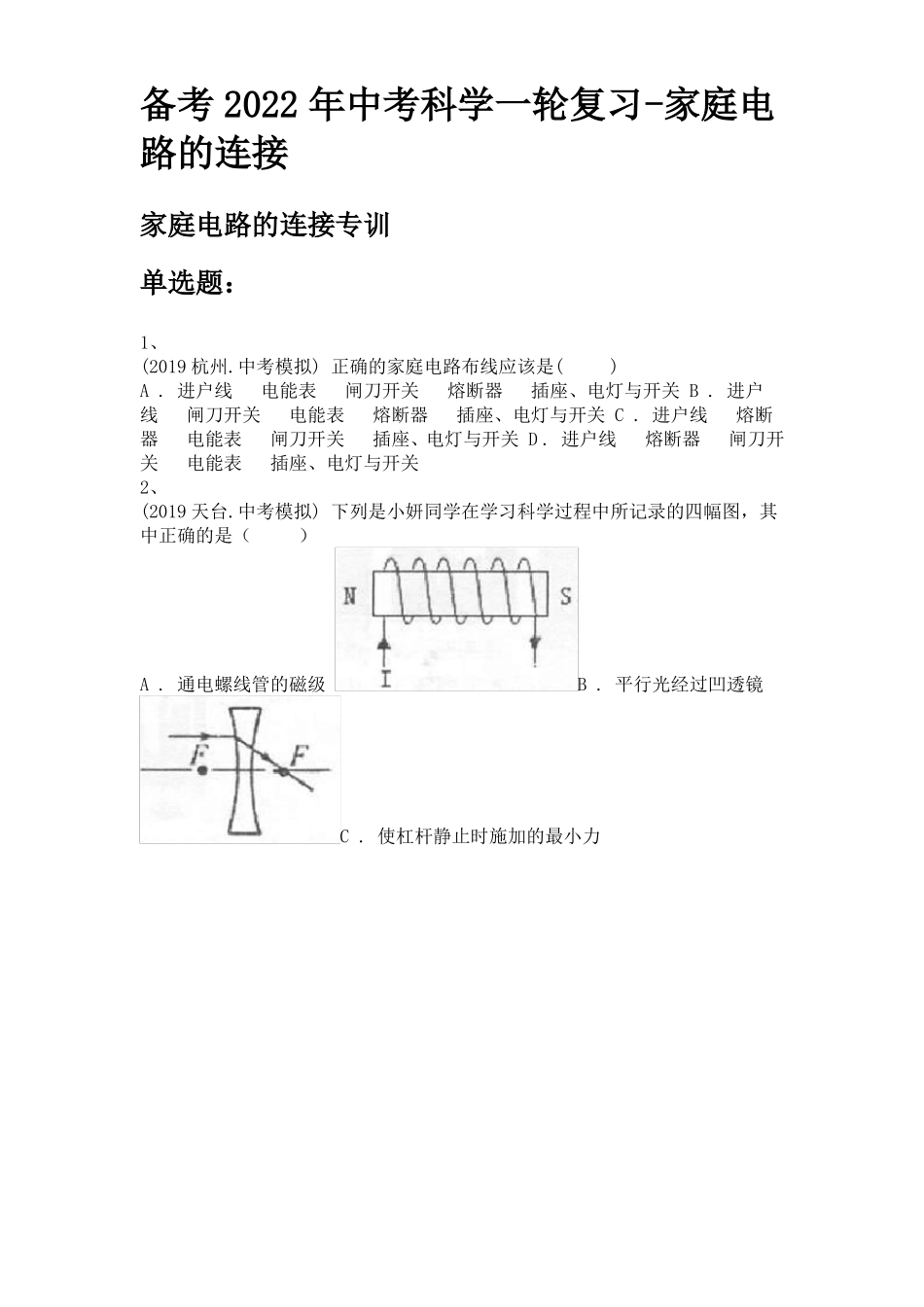

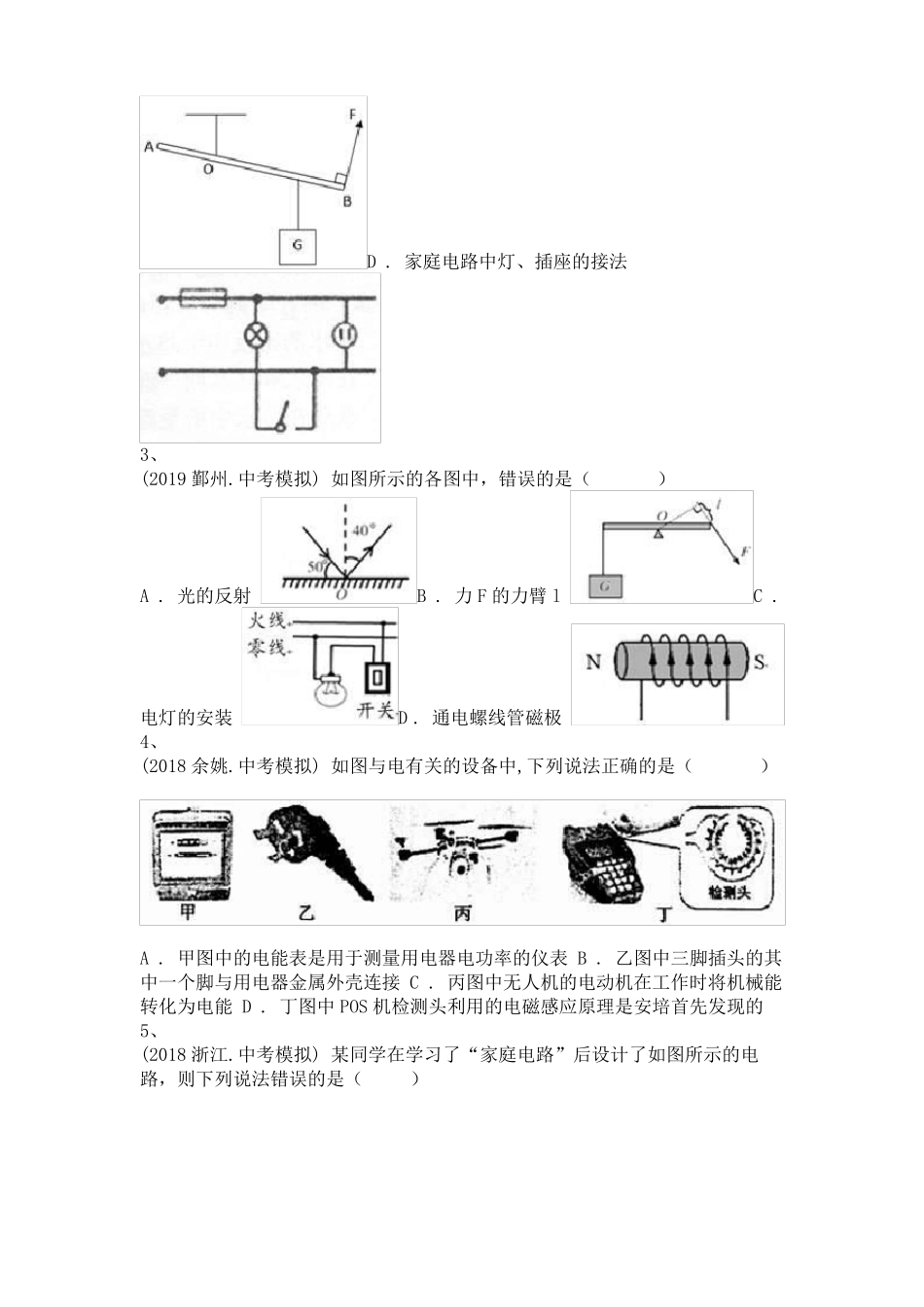

备考2022年中考科学一轮复习-家庭电路的连接家庭电路的连接专训单选题：1、(2019杭州.中考模拟)正确的家庭电路布线应该是()A.进户线电能表闸刀开关熔断器插座、电灯与开关B.进户线闸刀开关电能表熔断器插座、电灯与开关C.进户线熔断器电能表闸刀开关插座、电灯与开关D.进户线熔断器闸刀开关电能表插座、电灯与开关2、(2019天台.中考模拟)下列是小妍同学在学习科学过程中所记录的四幅图，其中正确的是（）A.通电螺线管的磁级B.平行光经过凹透镜C.使杠杆静止时施加的最小力D.家庭电路中灯、插座的接法3、(2019鄞州.中考模拟)如图所示的各图中，错误的是（）A.光的反射B.力F的力臂lC.电灯的安装D.通电螺线管磁极4、(2018余姚.中考模拟)如图与电有关的设备中,下列说法正确的是（）A.甲图中的电能表是用于测量用电器电功率的仪表B.乙图中三脚插头的其中一个脚与用电器金属外壳连接C.丙图中无人机的电动机在工作时将机械能转化为电能D.丁图中POS机检测头利用的电磁感应原理是安培首先发现的5、(2018浙江.中考模拟)某同学在学习了“家庭电路”后设计了如图所示的电路，则下列说法错误的是（）A.家庭电路的电源电压U为220V且为交流电B.丙（两脚插座）与灯（开关闭合后）连接方式为并联C.电路中甲、乙两灯与开关的接线均正确D.保险丝的额定电流应等于或稍大于电路的干路电流6、(2016宁波.中考模拟)如图所示的各图中，不正确的是（）A.光的反射B.力F的力臂lC.电灯的安装D.通电螺线管的磁极7、(2018绍兴.中考真卷)下列有关家庭电路的说法正确的是（）A.家庭电路中的插座应与用电器串联B.家庭电路的电压对于人体是安全的C.测电笔可以辨别零线与地线D.电能表用来测量用户消耗的电能8、(2017宁波.中考真卷)如图是家庭电路示意图。下列说法正确的是（）A.电能表示数的单位是千瓦B.与开关Ｓ直接相连的导线a是零线C.若在导线a和b之间接一个灯泡Ｌ1，则Ｌ1与L串联D.若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患9、(2017金华.中考真卷)小科在学习了《家庭用电》后设计了一个如图所示的电路。下列相关说法正确的是（）A.电路中甲、丁串联B.电路中丙连接方式不正确C.闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路D.用测电笔检测丙插座的两孔时，测电笔氖管都能发光10、(2013湖州.中考真卷)下列各图与图示说明相符的是()A.小磁针静止时指向B.光透过均匀玻璃砖C.该滑轮组最省力绕法D.家庭电路电灯接法11、(2020衢州.中考模拟)以下说法正确的是()A.图甲中将测电笔笔尖与火线(220V)接触，手不接触金属帽，氛管也会发光B.图乙中三孔插座中的“①”与用电器的金属外壳相连C.图乙中三脚插头中的“①”与火线相连D.图丙中若某人不小心触碰到火线裸露处，会导致I1
