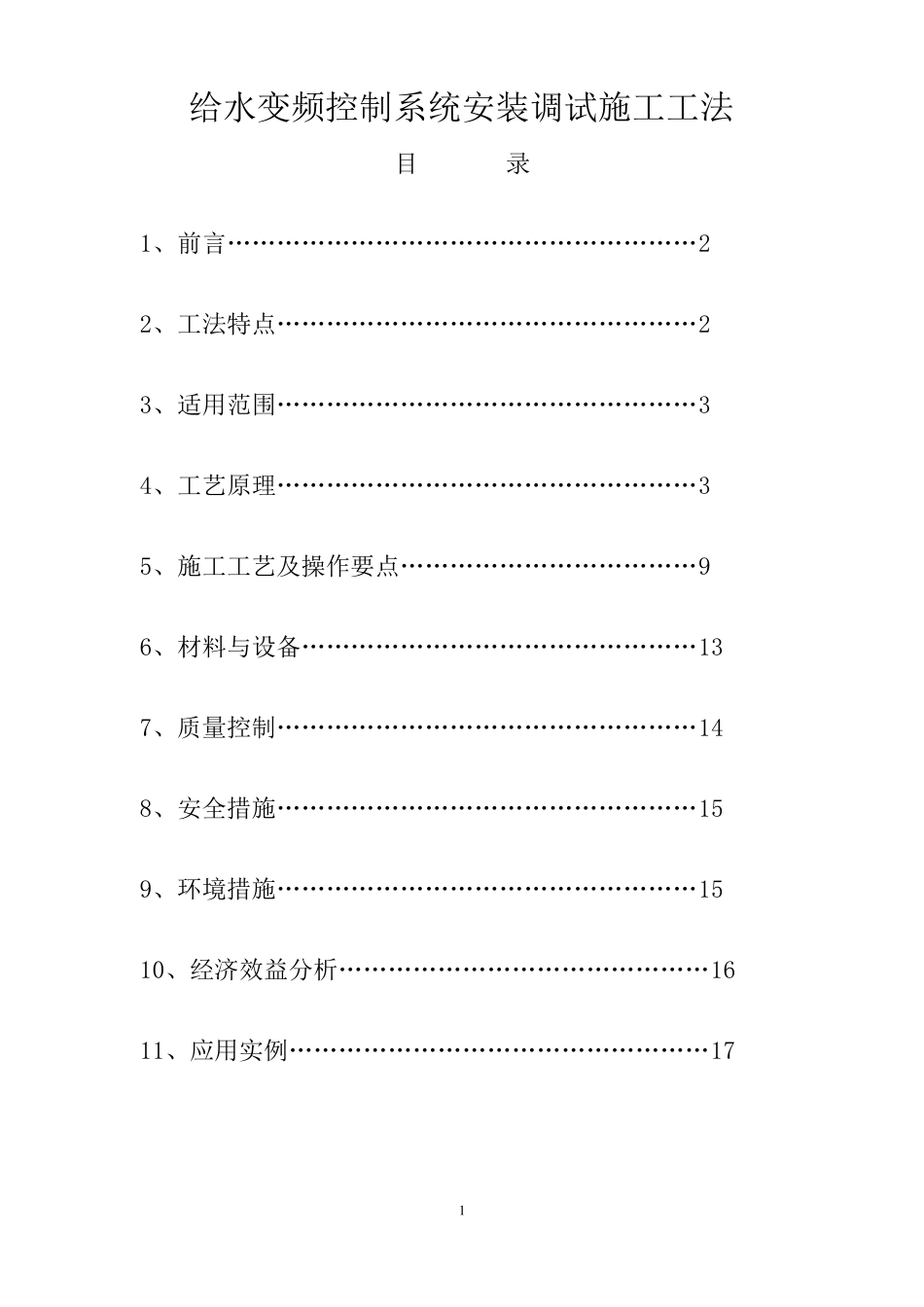

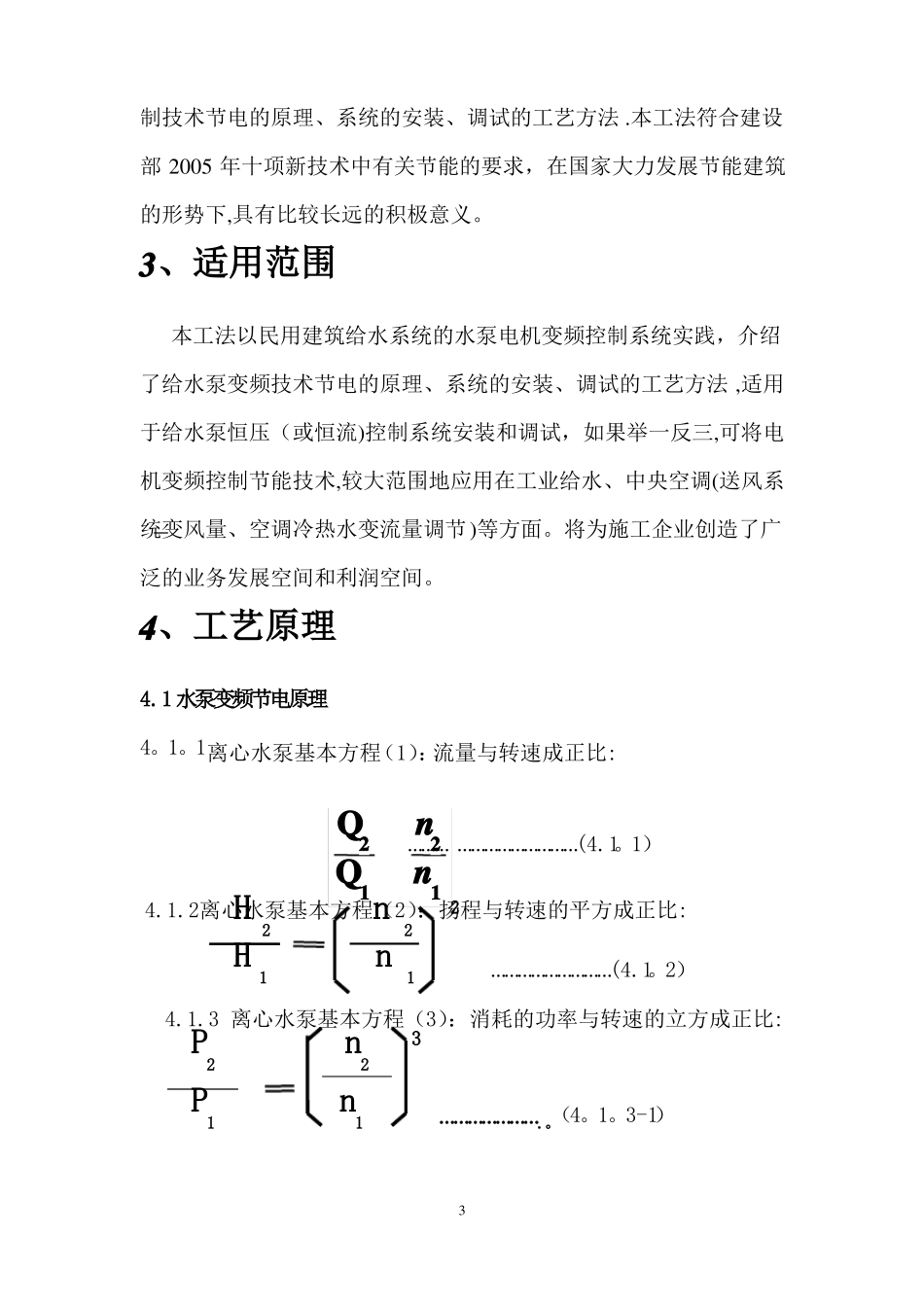

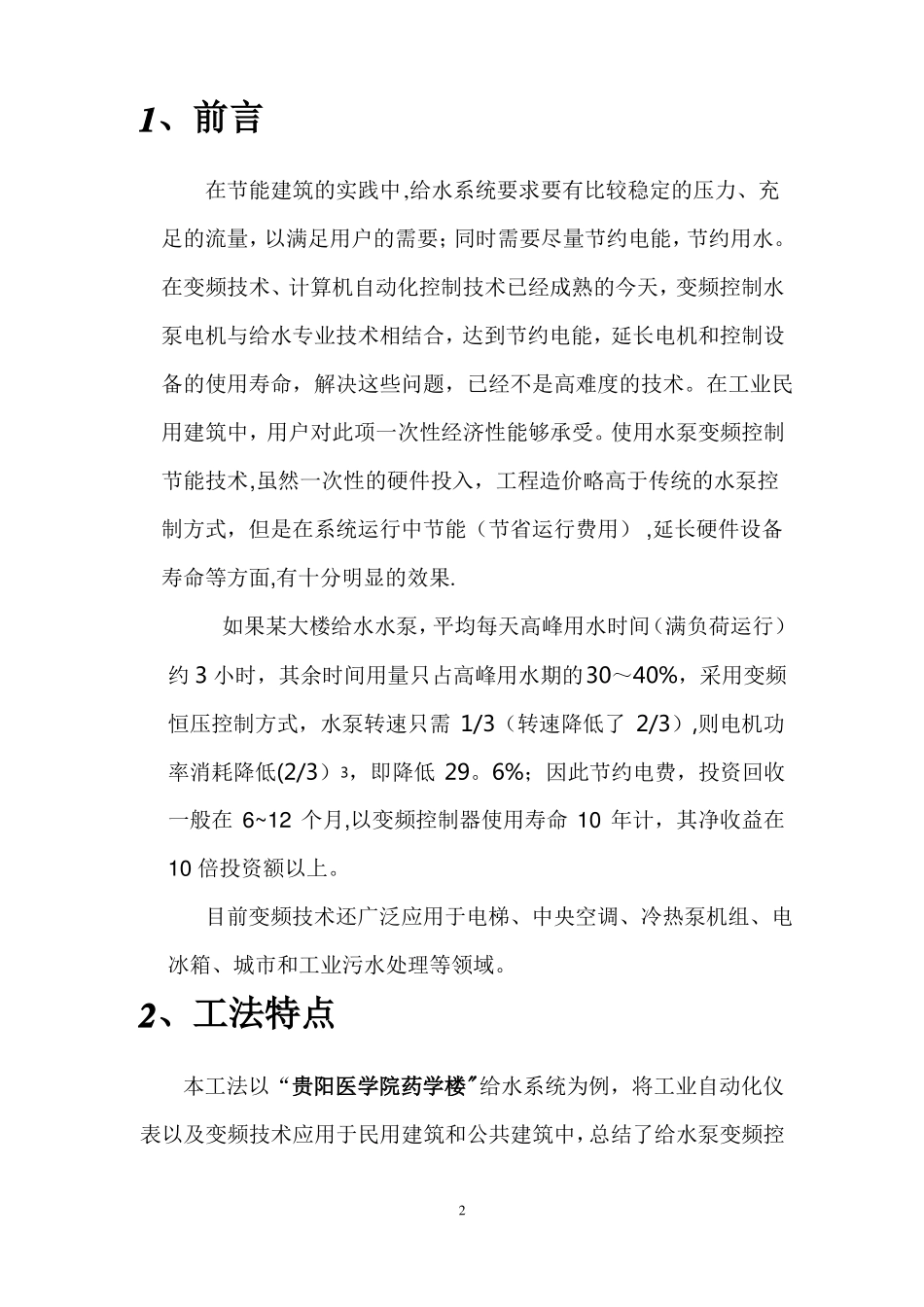

给水变频控制系统安装调试施工工法目录1、前言…………………………………………………22、工法特点……………………………………………23、适用范围……………………………………………34、工艺原理……………………………………………35、施工工艺及操作要点………………………………96、材料与设备…………………………………………137、质量控制……………………………………………148、安全措施……………………………………………159、环境措施……………………………………………1510、经济效益分析………………………………………1611、应用实例……………………………………………1711、前言在节能建筑的实践中,给水系统要求要有比较稳定的压力、充足的流量，以满足用户的需要；同时需要尽量节约电能，节约用水。在变频技术、计算机自动化控制技术已经成熟的今天，变频控制水泵电机与给水专业技术相结合，达到节约电能，延长电机和控制设备的使用寿命，解决这些问题，已经不是高难度的技术。在工业民用建筑中，用户对此项一次性经济性能够承受。使用水泵变频控制节能技术,虽然一次性的硬件投入，工程造价略高于传统的水泵控制方式，但是在系统运行中节能（节省运行费用）,延长硬件设备寿命等方面,有十分明显的效果.如果某大楼给水水泵，平均每天高峰用水时间（满负荷运行）约3小时，其余时间用量只占高峰用水期的30～40%，采用变频恒压控制方式，水泵转速只需1/3（转速降低了2/3）,则电机功率消耗降低(2/3）3，即降低29。6%；因此节约电费，投资回收一般在6~12个月,以变频控制器使用寿命10年计，其净收益在10倍投资额以上。目前变频技术还广泛应用于电梯、中央空调、冷热泵机组、电冰箱、城市和工业污水处理等领域。2、工法特点本工法以“贵阳医学院药学楼"给水系统为例，将工业自动化仪表以及变频技术应用于民用建筑和公共建筑中，总结了给水泵变频控2制技术节电的原理、系统的安装、调试的工艺方法.本工法符合建设部2005年十项新技术中有关节能的要求，在国家大力发展节能建筑的形势下,具有比较长远的积极意义。3、适用范围本工法以民用建筑给水系统的水泵电机变频控制系统实践，介绍了给水泵变频技术节电的原理、系统的安装、调试的工艺方法,适用于给水泵恒压（或恒流)控制系统安装和调试，如果举一反三,可将电机变频控制节能技术,较大范围地应用在工业给水、中央空调(送风系统变风量、空调冷热水变流量调节)等方面。将为施工企业创造了广泛的业务发展空间和利润空间。4、工艺原理4.1水泵变频节电原理4。1。1离心水泵基本方程（1）：流量与转速成正比:QnQ1n124.1.2离心水泵基本方程（2）：扬程与转速的平方成正比:H2n2H1n1………………………(4.1。2）22………………………………(4.1。1）4.1.3离心水泵基本方程（3）：消耗的功率与转速的立方成正比:3P2n2P1n1………………….。（4。1。3-1）3P2n23Q2（4.1.3—2）……………………3P1n1Q2经过计算：流量变化比在（0～１）在区间，电机消耗功率曲线如下：（图：4.1。3）P2/P11.00。7290。5120.3430.2160。125nn2/n1(Q2/Q1）图：4。1。3式中：n1：为水泵电机额定转速;n2：为水泵电机变速后转速。H1：为水泵额定压力；H2：为水泵变速后压力.Q1：为水泵额定流速。；Q2：为水泵变速后给水流速。、P1:为水泵电机额定消耗功率；、P2为水泵变速后消耗的功率。4.1。4如果按照有关工艺参数（如供水压力、流量)改变拖动水泵运转电机的转速，就可以达到降低水泵消耗功率；降低幅度十分可观。调整电机转速,过去一般采用过变阻变速、变极调速,差转离合器调速。给水系统流量调节，也有采用自动调节阀进行控制等方式；这4些方式，除了硬件设施价格昂贵外，同时控制设备消耗相当大的电能,所以节能效果不显著、自动化程度不高。随着大功率晶闸管（可控硅）变频技术的应用,改变电机转速的技术有了突破性的改进.4。1。5变频调节电机转速原理三相异步鼠笼电动机同步转速的理论公式如下：n=60fp……….(4.1.5）式中:n转速转/分钟f交流电频率Hzp三相异步电机定子绕组磁极对数4.1.6根据上述公式，目前我国市电供应为50Hz。，因给水流量（或压力...
