左岸地下厂房及泄洪洞建安工程测量监理实施细则VIP免费

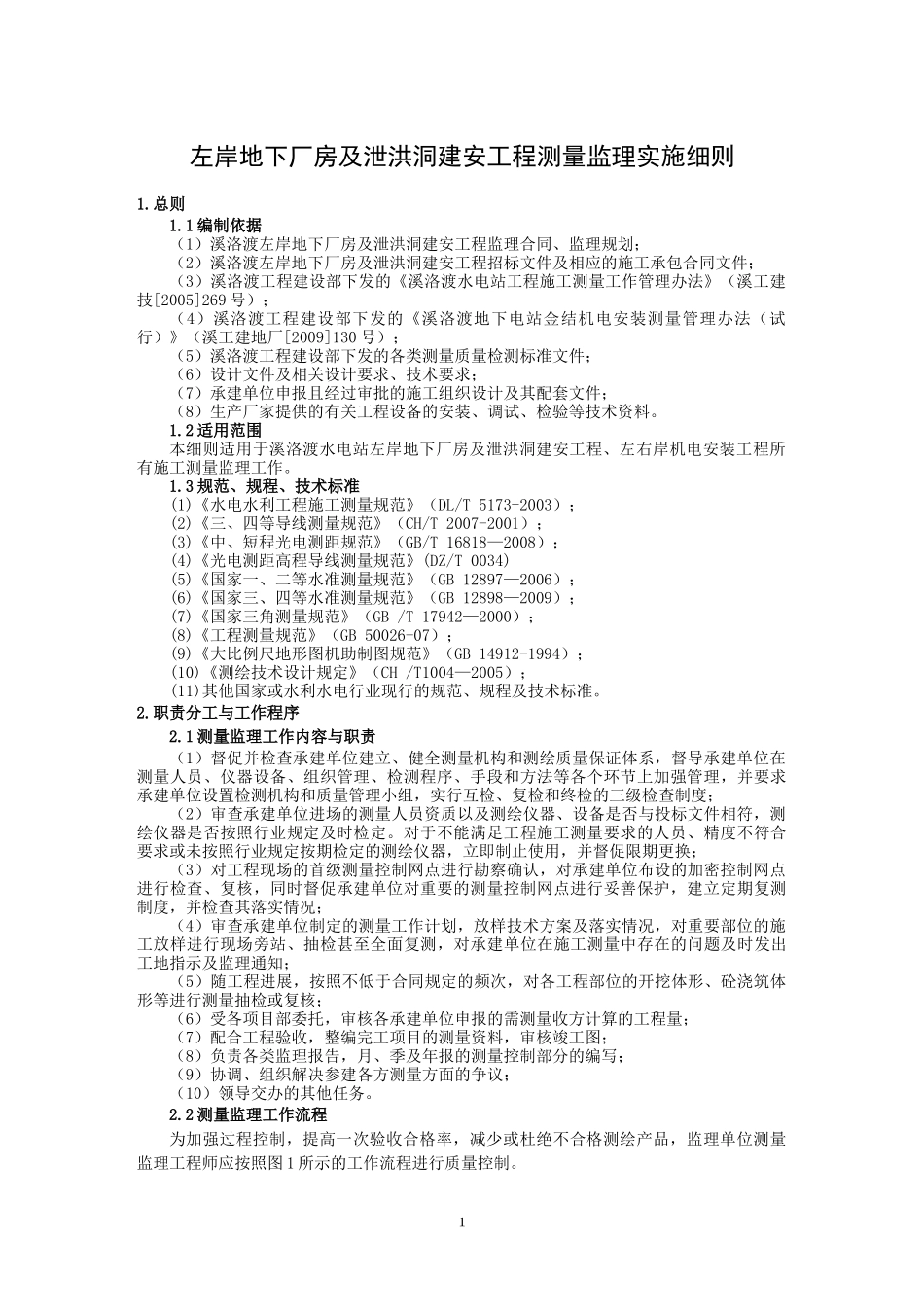

左岸地下厂房及泄洪洞建安工程测量监理实施细则_第1页
1/39
左岸地下厂房及泄洪洞建安工程测量监理实施细则_第2页
2/39
左岸地下厂房及泄洪洞建安工程测量监理实施细则_第3页
3/39
左岸地下厂房及泄洪洞建安工程测量监理实施细则1.总则1.1编制依据(1)溪洛渡左岸地下厂房及泄洪洞建安工程监理合同、监理规划;(2)溪洛渡左岸地下厂房及泄洪洞建安工程招标文件及相应的施工承包合同文件;(3)溪洛渡工程建设部下发的《溪洛渡水电站工程施工测量工作管理办法》(溪工建技[2005]269号);(4)溪洛渡工程建设部下发的《溪洛渡地下电站金结机电安装测量管理办法(试行)》(溪工建地厂[2009]130号);(5)溪洛渡工程建设部下发的各类测量质量检测标准文件;(6)设计文件及相关设计要求、技术要求;(7)承建单位申报且经过审批的施工组织设计及其配套文件;(8)生产厂家提供的有关工程设备的安装、调试、检验等技术资料。1.2适用范围本细则适用于溪洛渡水电站左岸地下厂房及泄洪洞建安工程、左右岸机电安装工程所有施工测量监理工作。1.3规范、规程、技术标准(1)《水电水利工程施工测量规范》(DL/T5173-2003);(2)《三、四等导线测量规范》(CH/T2007-2001);(3)《中、短程光电测距规范》(GB/T16818—2008);(4)《光电测距高程导线测量规范》(DZ/T0034)(5)《国家一、二等水准测量规范》(GB12897—2006);(6)《国家三、四等水准测量规范》(GB12898—2009);(7)《国家三角测量规范》(GB/T17942—2000);(8)《工程测量规范》(GB50026-07);(9)《大比例尺地形图机助制图规范》(GB14912-1994);(10)《测绘技术设计规定》(CH/T1004—2005);(11)其他国家或水利水电行业现行的规范、规程及技术标准。2.职责分工与工作程序2.1测量监理工作内容与职责(1)督促并检查承建单位建立、健全测量机构和测绘质量保证体系,督导承建单位在测量人员、仪器设备、组织管理、检测程序、手段和方法等各个环节上加强管理,并要求承建单位设置检测机构和质量管理小组,实行互检、复检和终检的三级检查制度;(2)审查承建单位进场的测量人员资质以及测绘仪器、设备是否与投标文件相符,测绘仪器是否按照行业规定及时检定。对于不能满足工程施工测量要求的人员、精度不符合要求或未按照行业规定按期检定的测绘仪器,立即制止使用,并督促限期更换;(3)对工程现场的首级测量控制网点进行勘察确认,对承建单位布设的加密控制网点进行检查、复核,同时督促承建单位对重要的测量控制网点进行妥善保护,建立定期复测制度,并检查其落实情况;(4)审查承建单位制定的测量工作计划,放样技术方案及落实情况,对重要部位的施工放样进行现场旁站、抽检甚至全面复测,对承建单位在施工测量中存在的问题及时发出工地指示及监理通知;(5)随工程进展,按照不低于合同规定的频次,对各工程部位的开挖体形、砼浇筑体形等进行测量抽检或复核;(6)受各项目部委托,审核各承建单位申报的需测量收方计算的工程量;(7)配合工程验收,整编完工项目的测量资料,审核竣工图;(8)负责各类监理报告,月、季及年报的测量控制部分的编写;(9)协调、组织解决参建各方测量方面的争议;(10)领导交办的其他任务。2.2测量监理工作流程为加强过程控制,提高一次验收合格率,减少或杜绝不合格测绘产品,监理单位测量监理工程师应按照图1所示的工作流程进行质量控制。1图1.监理测量工作流程图2.3项目工点与测量队职责分工(1)承建单位的测量人员、仪器设备等资源投入情况以及测量管理体系,由测量监理工程师组织、有关部门配合,按照3的内容与要求进行检查;(2)对于承建单位呈报的施工测量组织设计、施工测量技术方案、控制测量报告等纯测量专业的文函,直接将承办单转测量监理工程师拟文批复,工点负责人会签,总监签发;(3)对于其他需测量配合批复的文函,项目工点以测量任务联系单的形式(样单见附件1)附来文1份(超过20m3的洞内地质超挖量,附来文2份)转测量监理工程师,测量任务完成后,测量监理工程师将图形、计算书等必要资料返项目工点,由项目工点根据现场情况结合测量反馈意见批复,相关的签证资料由项目工点收集作为计量或变更依据;(4)承建单位的加密控制点、洞室轴线由测量监理工程师按计划结合施工进度自行抽检或复测,资料由测量监理工程师收集,如发现问题及时通...
