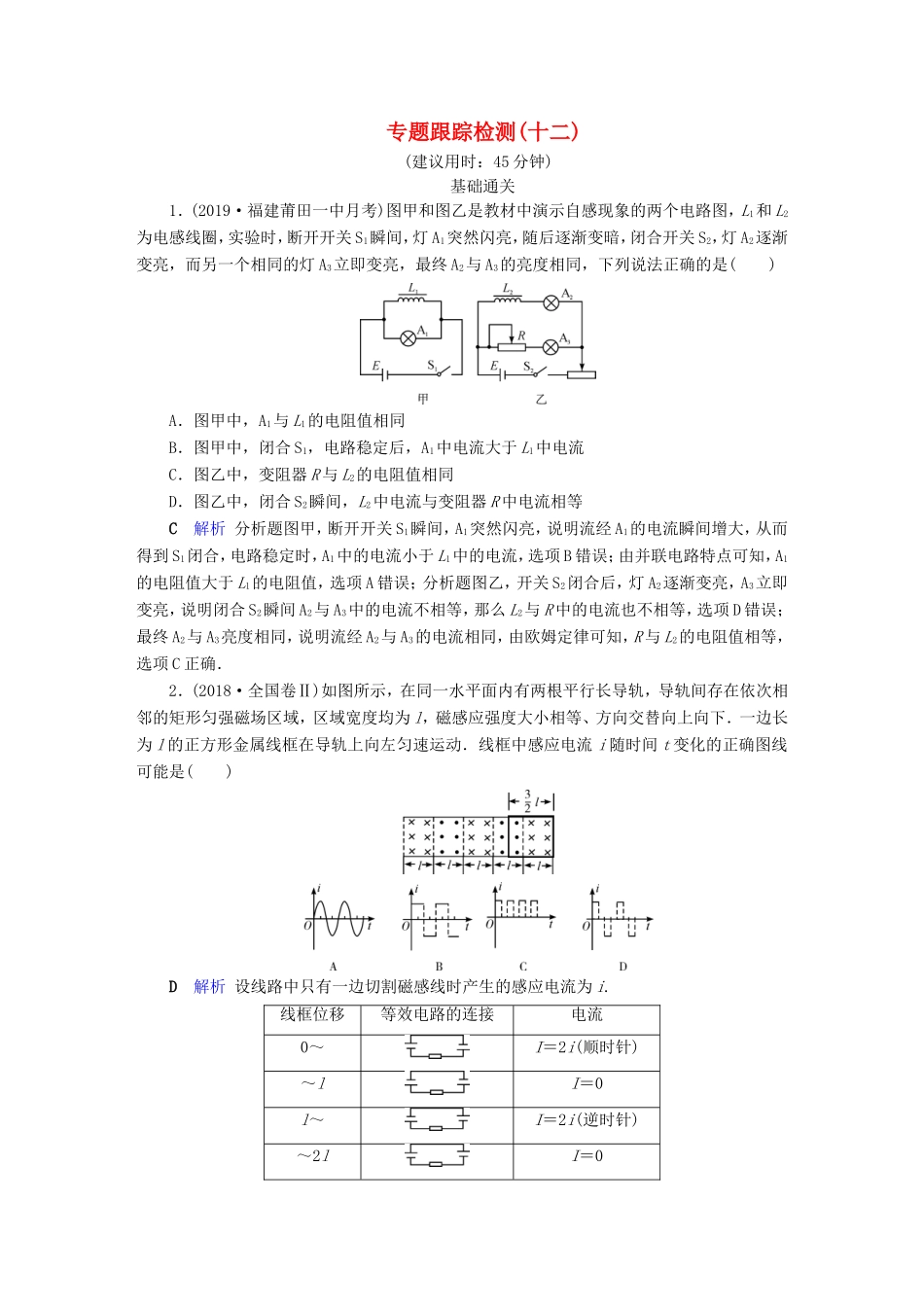

专题跟踪检测(十二)(建议用时：45分钟)基础通关1．(2019·福建莆田一中月考)图甲和图乙是教材中演示自感现象的两个电路图，L1和L2为电感线圈，实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗，闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同，下列说法正确的是()A．图甲中，A1与L1的电阻值相同B．图甲中，闭合S1，电路稳定后，A1中电流大于L1中电流C．图乙中，变阻器R与L2的电阻值相同D．图乙中，闭合S2瞬间，L2中电流与变阻器R中电流相等C解析分析题图甲，断开开关S1瞬间，A1突然闪亮，说明流经A1的电流瞬间增大，从而得到S1闭合，电路稳定时，A1中的电流小于L1中的电流，选项B错误；由并联电路特点可知，A1的电阻值大于L1的电阻值，选项A错误；分析题图乙，开关S2闭合后，灯A2逐渐变亮，A3立即变亮，说明闭合S2瞬间A2与A3中的电流不相等，那么L2与R中的电流也不相等，选项D错误；最终A2与A3亮度相同，说明流经A2与A3的电流相同，由欧姆定律可知，R与L2的电阻值相等，选项C正确．2．(2018·全国卷Ⅱ)如图所示，在同一水平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l，磁感应强度大小相等、方向交替向上向下．一边长为l的正方形金属线框在导轨上向左匀速运动．线框中感应电流i随时间t变化的正确图线可能是()D解析设线路中只有一边切割磁感线时产生的感应电流为i.线框位移等效电路的连接电流0～I＝2i(顺时针)～lI＝0l～I＝2i(逆时针)～2lI＝0分析知，选项D正确．3．(2017·全国卷Ⅲ)如图所示，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直．金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是()A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向D解析金属杆PQ向右切割磁感线，根据右手定则可知PQRS中感应电流沿逆时针方向；原来T中的磁场方向垂直于纸面向里，金属杆PQ中的感应电流产生的磁场方向垂直于纸面向外，使得穿过T的磁通量减小，根据楞次定律可知T中产生顺时针方向的感应电流，综上所述，选项A、B、C错误，D正确．4．(2017·全国卷Ⅰ)扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌．为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示．无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及其左右振动的衰减最有效的方案是()A解析底盘上的紫铜薄板出现扰动时，其扰动方向不确定，在选项C这种情况下，紫铜薄板出现上下或左右扰动时，穿过薄板的磁通量难以改变，不能发生电磁感应现象，没有阻尼效应；在选项B、D这两种情况下，紫铜薄板出现上下扰动时，也没有发生电磁阻尼现象；选项A这种情况下，不管紫铜薄板出现上下或左右扰动时，都发生电磁感应现象，产生电磁阻尼效应．5．(2017·天津卷)如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R.金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下．现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是()A．ab中的感应电流方向由b到aB．ab中的感应电流逐渐减小C．ab所受的安培力保持不变D．ab所受的静摩擦力逐渐减小D解析根据楞次定律，感应电流产生的磁场向下，再根据安培定则，可判断ab中感应电流方向从a到b,选项A错误；磁场变化是均匀的，根据法拉第电磁感应定律，感应电动势恒定不变，感应电流I恒定不变，选项B错误；安培力F＝BIL，由于I、L不变，B减小，所以ab所受的安培力逐渐减小，根据力的平衡条件，静摩擦力逐渐减小，选项C错误，D正确．能力提升6．(2019·安徽安庆五校联考)(多选)如图甲所示，一个匝数为n的圆形线圈(图中只画了2匝)，面积为S，线圈的电阻为R，在线圈外接一个阻值为R...
