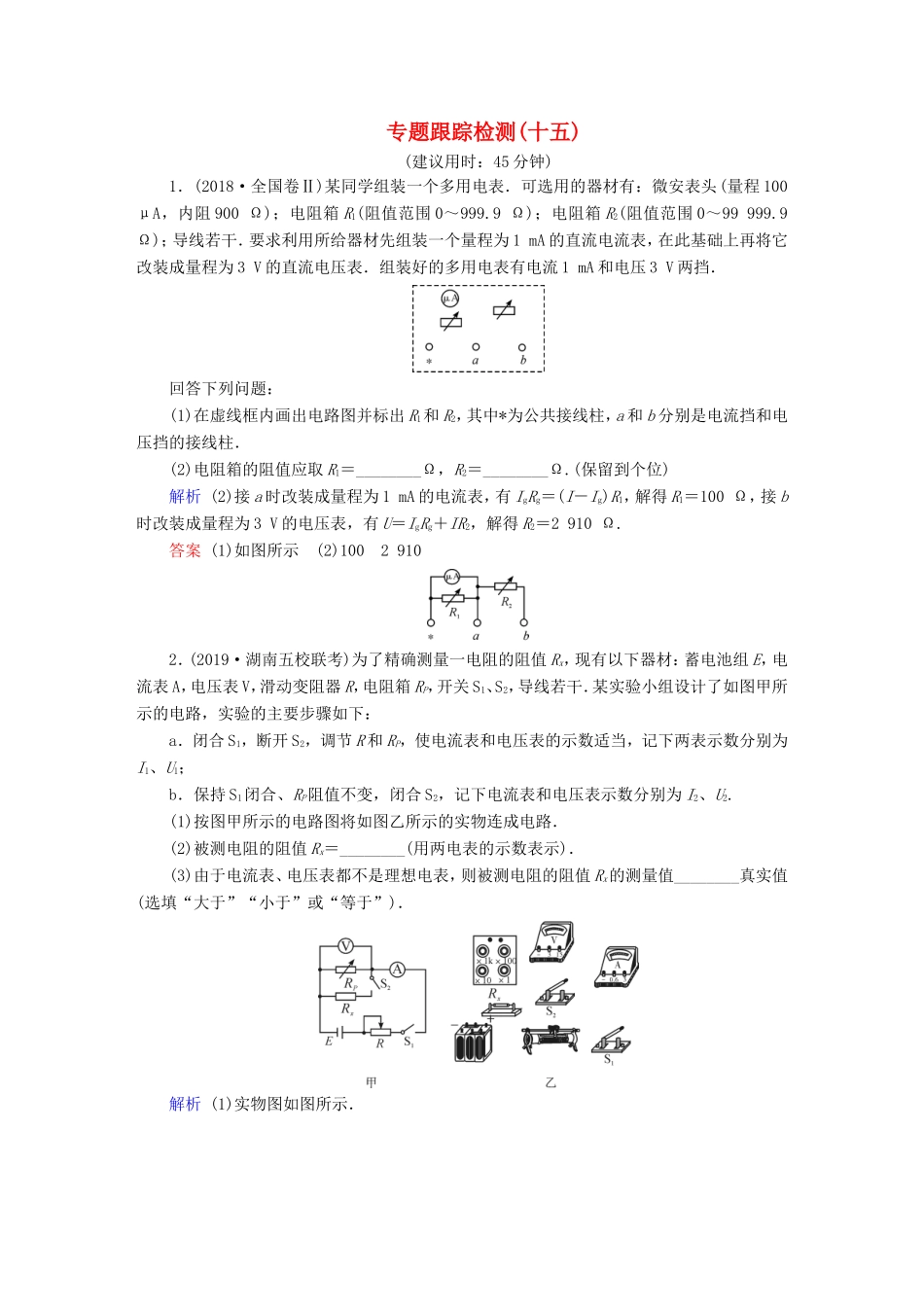

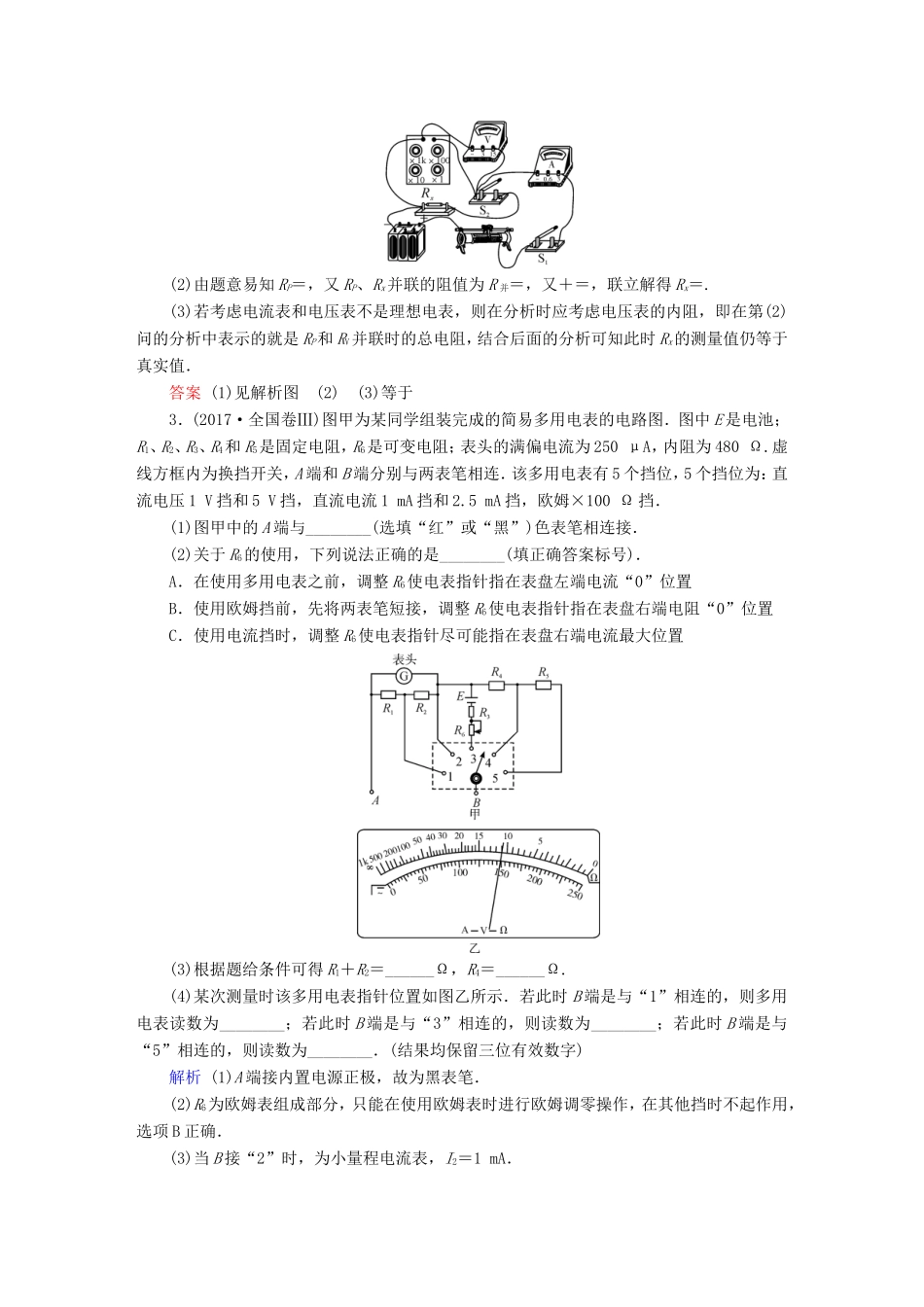

专题跟踪检测(十五)(建议用时：45分钟)1．(2018·全国卷Ⅱ)某同学组装一个多用电表．可选用的器材有：微安表头(量程100μA，内阻900Ω)；电阻箱R1(阻值范围0～999.9Ω)；电阻箱R2(阻值范围0～99999.9Ω)；导线若干．要求利用所给器材先组装一个量程为1mA的直流电流表，在此基础上再将它改装成量程为3V的直流电压表．组装好的多用电表有电流1mA和电压3V两挡．回答下列问题：(1)在虚线框内画出电路图并标出R1和R2，其中*为公共接线柱，a和b分别是电流挡和电压挡的接线柱．(2)电阻箱的阻值应取R1＝________Ω，R2＝________Ω.(保留到个位)解析(2)接a时改装成量程为1mA的电流表，有IgRg＝(I－Ig)R1，解得R1＝100Ω，接b时改装成量程为3V的电压表，有U＝IgRg＋IR2，解得R2＝2910Ω.答案(1)如图所示(2)10029102．(2019·湖南五校联考)为了精确测量一电阻的阻值Rx，现有以下器材：蓄电池组E，电流表A，电压表V，滑动变阻器R，电阻箱RP，开关S1、S2，导线若干．某实验小组设计了如图甲所示的电路，实验的主要步骤如下：a．闭合S1，断开S2，调节R和RP，使电流表和电压表的示数适当，记下两表示数分别为I1、U1；b．保持S1闭合、RP阻值不变，闭合S2，记下电流表和电压表示数分别为I2、U2.(1)按图甲所示的电路图将如图乙所示的实物连成电路．(2)被测电阻的阻值Rx＝________(用两电表的示数表示)．(3)由于电流表、电压表都不是理想电表，则被测电阻的阻值Rx的测量值________真实值(选填“大于”“小于”或“等于”)．解析(1)实物图如图所示．(2)由题意易知RP＝，又RP、Rx并联的阻值为R并＝，又＋＝，联立解得Rx＝.(3)若考虑电流表和电压表不是理想电表，则在分析时应考虑电压表的内阻，即在第(2)问的分析中表示的就是RP和RV并联时的总电阻，结合后面的分析可知此时Rx的测量值仍等于真实值．答案(1)见解析图(2)(3)等于3．(2017·全国卷Ⅲ)图甲为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250μA，内阻为480Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．(1)图甲中的A端与________(选填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡前，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝______Ω，R4＝______Ω.(4)某次测量时该多用电表指针位置如图乙所示．若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________．(结果均保留三位有效数字)解析(1)A端接内置电源正极，故为黑表笔．(2)R6为欧姆表组成部分，只能在使用欧姆表时进行欧姆调零操作，在其他挡时不起作用，选项B正确．(3)当B接“2”时，为小量程电流表，I2＝1mA．R1＋R2＝＝160Ω；当B接“4”时为小量程电压表，U4＝1V，与R1、R2并联后为等效表头，R4＝＝880Ω.(4)当B接“1”时，为电流表大量程，Im＝2.5mA，最小刻度为0.05mA，需估读到最小刻度同位，读数为1.47mA(1.47mA、1.48mA都对)；当B接“3”时，为欧姆“×100”挡，读数为1100Ω，保留三位有效数字为1.10×103Ω；当B接“5”时，为电压表大量程，Um＝5V，最小刻度为0.1V，需估读到最小刻度下一位，读数为2.95V(2.93～2.97V都对)．答案(1)黑(2)B(3)160880(4)1.47mA(1.47mA、1.48mA都对)1.10×103Ω2.95V(2.93～2.97V都对)4．(2019·江苏扬州中学月考)小明利用如图所示的实验装置测量一干电池的电动势和内阻．(1)图中电流表的示数为________A．(2)调节滑动变阻器，电压表和电流表的示数记录如下：U/V1.451.361.271.161.06I/A0.120.200.280.360.44请根据表中的数据，在上面的方格纸上作出UI图线．由图线求得：电动势E＝________V；内阻r＝________Ω.(3)实验时，小明...
