基于Altium designer09的电路PCB板的设计制作VIP免费

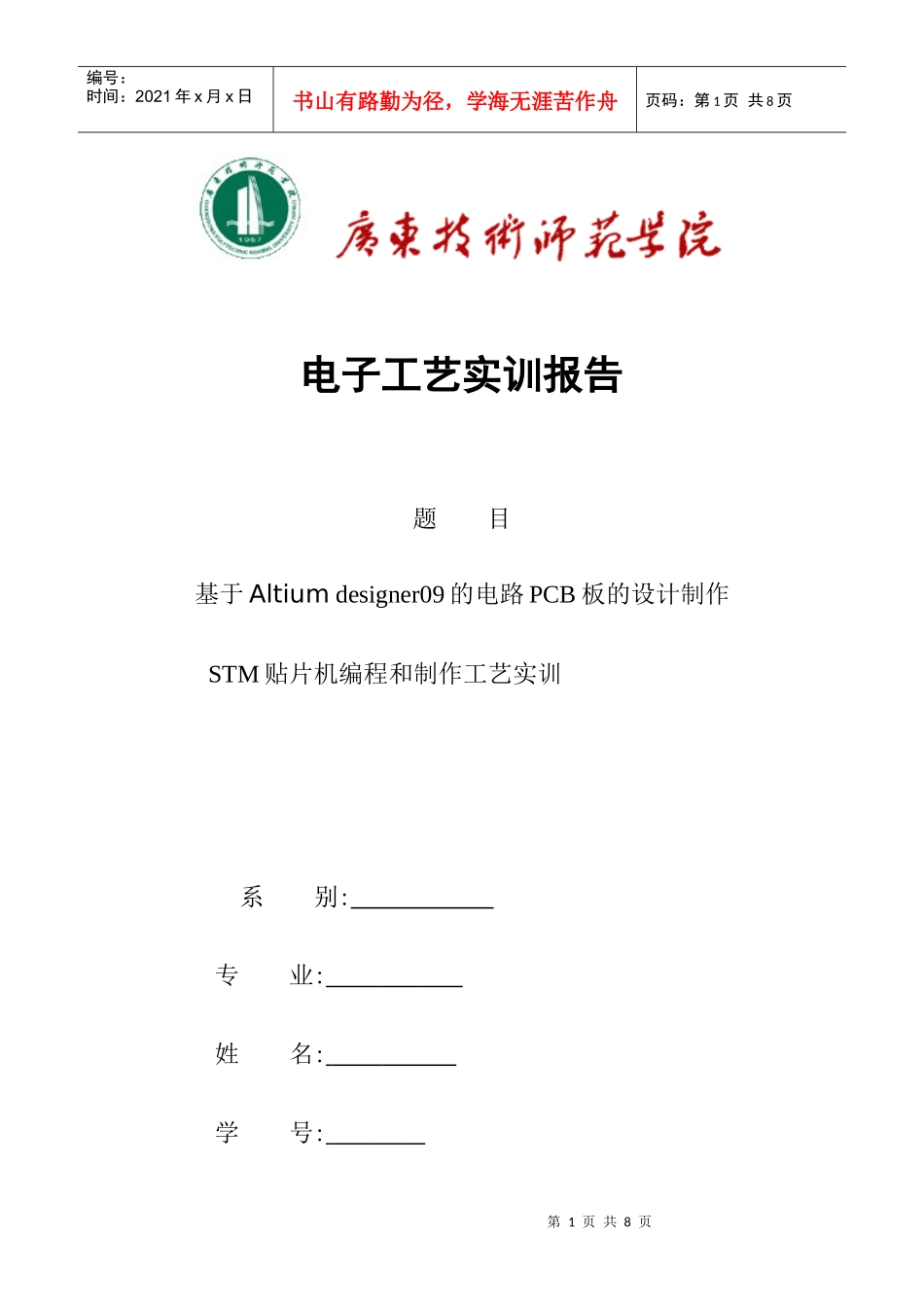

基于Altium designer09的电路PCB板的设计制作_第1页
1/8
基于Altium designer09的电路PCB板的设计制作_第2页
2/8
基于Altium designer09的电路PCB板的设计制作_第3页
3/8
第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页电子工艺实训报告题目基于Altiumdesigner09的电路PCB板的设计制作STM贴片机编程和制作工艺实训系别:专业:姓名:学号:第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页指导教师:答辩日期:目录第一章基于Altiumdesigner09的电路PCB板的设计制作11实训目的......................................12实训的内容与要求..............................12.1实训内容..................................12.2实训要求..................................13实训的步骤....................................13.1原理图及原理说明..........................13.2PCB图及布线说明..........................1第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页3.3PCB的制作过程............................14系统需要的元器件清单..........................25实训的心得及体会..............................2第二章STM贴片机编程和制作工艺实训................31实训的目的....................................32实训的编程步骤................................33实训的心得体会................................44附录..........................................5第一章基于Ad9的电路PCB板的设计制作电路板的设计要在满足四个实际要求:正确性、可靠性、合理性、经济性的前提下整体布局。第一节实训目的通过本次实训,了解企业制作PCB的基本要求,方便以后自己在这方面的发第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页展,培养每个人对科学的严谨精神。第二节实验内容与要求实验内容原理图的设计和PCB板的制作实验要求电路板的设计要在满足四个实际要求:正确性、可靠性、合理性、经济性的前提下整体布局。第三节实验步骤1、原理图及原理图说明(见附录一)2、图及布线说明(布线图见附录二)原理图、布线图是本次实验的至关重要的环节一定要做到认真完成,否则直接影响实验结果的准确性,所以我们要根据原理图认真做布线图,确保每一根导线连接准确。3、PCB的制作过程需要器材:剪刀、尺子、覆铜板、砂纸、过塑机、三氯化铁、油性笔、塑料的小盆或平底容器、废旧毛巾、塑料筷子等。准备:1、用激光打印机打印好的电路图纸2、用热水壶烧一点热水制作步骤:1.用剪刀沿外框剪下电路图纸,用尺子量出边长,并用其他利器裁剪出相符合的覆铜板。2.选择比较细腻的砂纸(不要太粗糙,对铜板摩擦太大,打磨的也不光滑),把砂纸和裁剪好的覆铜板都浸湿(浸湿后起润滑作用,减少对铜板的磨伤),左手拿好覆铜板,右手拿好砂纸,在覆铜板上,沿一个方向反复打磨(是沿一个方向,这样打磨的更光滑细腻),将覆铜板上氧化了的地方和杂质清理掉,露出鲜亮的铜色即可。3.将上次转印后未倒掉的三氯化铁溶液稀释一下(如果没有剩余的溶液,亦可取一点点三氯化铁用冷水配置浓度低的溶液),把处理好的打磨光亮的覆铜板丢进里面浸泡10秒钟后用筷子取出,让其表面有一层氧化层,用清水清理干净表面残余的溶液,再用毛巾擦干。(此步非常重要,是转印出高质量线路必经过程)4.过塑机通电,开到温度140度,达到温度后,将剪好的图纸和覆铜板小心贴好(不要弄掉图纸上的线,弄掉后则需更换图纸),平稳放入过塑机,加热,均匀接触,一般过塑一遍即可。5.冷却后,用手撕开电路图纸,即可出现清晰的电路图,若有出线断线,用油性笔或涂改液可以补上断了的线路。6.将覆铜板放入小盆中,依覆铜板的大小,取出适当的三氯化铁放入,热水壶烧一点热水,将热水倒入(热水可以加快腐蚀),水量不要多,刚浸没覆铜板即可,用手摇动小盆,可以加快腐蚀。7.腐蚀完成后即可拿出,用清水清洗掉残留溶液,用合适的钻头打孔。8.打完孔后,把砂纸和裁剪好的覆铜板都浸湿(浸湿后起润滑作用,减少对铜线的磨伤),用砂纸将其留下的黑色碳粉给磨掉。9.制作完成,焊接。第四节系统所需的元器件清单第5页...
